Мои самопальные ТДС-15

[pinh0le 10 935 23 Тракты]

Дмитрий отметил необыкновенное ощущение от мощи, вовлеченности и эмоциональности.

О да, семёрки могут дать огня.

Хоть тема и не о них, но раз уж речь зашла, какой у них предел по мощности?

Мне что-то боязно много на них подавать, как-бы чего не вышло.

[AntonAlipov 2 658 12 Тракты]

@pinh0le, максимальная мощность 1 ватт, при этом звуковое давление будет достигать 120-124 дб, пиковая мощность может достигать 5-7 ватт,





Изменено 11 января, 2016 пользователем AntonAlipov

[pinh0le 10 935 23 Тракты]

@AntonAlipov, спасибо. Видел, но забыл.

Буду аккуратней.

Изменено 11 января, 2016 пользователем pinh0le

[Dmitry Chumanov 0]

@AntonAlipov, выходной трансформатор в ламповом усилителе нельзя загнать в насыщение, даже если замкнуть его вторичку накоротко. В вашем случае речь идет о росте искажений из-за резкого уменьшения нагрузки лампы. Просто неправильно спроектированный каскад.

[AntonAlipov 2 658 12 Тракты]

Dmitry Chumanov не неправильно спроектированный, а работающий на нагрузку, в несколько раз меньше минимально допустимой. Сопротивление моего экземпляра - 6 ом, а усилитель у Дмитрия начинает с 30. Но не суть важно, слушать было нельзя.

Изменено 12 января, 2016 пользователем AntonAlipov

[Dmitry Chumanov 0]

Так я об этом и говорю. Правильно спроектированный трансформатор позволит работать к примеру от 6 Ом до 1,2 кОм, при этом лампа не будет выходить из режимов. Единственный "минус", требуется достаточно разветвленная коммутация вторичек. При этом и Кд останется достаточно высоким на краях поддиапазонов.

[AntonAlipov 2 658 12 Тракты]

, практика (да и теория) показывает, что никакая разветвленная система вторичке не позволяет сделать оптимальный выхлоп для 6 ом и 600 ом на одном трансформаторе. Либо провод слишком тонкий, со всеми негативами. Либо его просто не засунуть в окно. Хотя конечно можно сделать 16 отводов и использовать сложную систему коммутации -но в таком случае она (система) начнет влиять на звук. А оно нам не надо.

У меня на одном усилителе, два разных трансформатора -один 4-32 ома, другой 80-320 ом -в соответствии с моими потребностями.

[Dmitry Chumanov 0]

Не знаю, моя тридцатилетняя практика, да и теория показывает обратное. Отводы делать нельзя, конечно. Просто берется большой "кусок железа" и мотается н-ное количество вторичных обмоток, которые соединяются последовательно - параллельно в зависимости от нагрузки. Для примера конкретный тансформатор с коммутацией в конкретном каскаде: на нагрузке 12 Ом и на нагрузке 600 Ом имеет одинаковый Кд=8 и полосу 2 - 100к (-3 дБ). Дорого и сложно, но вполне можно.

[iow 1 809 1 Тракты]

Мои ТДСки отправились к Снорри. По всей видимости, новый владелец хочет довести их до состояния супермода. Любопытно было бы от автора получить некоторые комментарии, насколько удачен экземпляр, что он думает по поводу баланса АЧХ и минусов, которые я тут описывал (например, низкое разрешение на нижней середине, маленький динамический диапазон).

[StarJIeu 97]

Всем привет, купил наушники у iow и отправил на переделку в супермод к snorry, сегодня получил готовый вариант



АЧХ до супермода:



После:



По поводу мнения iow о плохом звуке, это было действительно так из за того что с амбушюрами что то происходило (возможно попытки снять их), они сидели не плотно из за чего звук был не очень хорошим (со слов snorry) + совсем ранний мод в котором не было многих фишек.



По внешнему виду, все шикарно, фото не может этого передать, выглядят очень аккуратно и достойно (сочетание черных амбушюр, оголовья из кожи и деревянных чашек на 5 с плюсом):





По звуку, все так как я хотел, мощный плотный звук для рока, сцена наверно не самая широкая в мире среди наушников, но вполне достойная и глубокая, с басами все хорошо, так же что не мало важно мне по словам snorry повезло с мембраной и на перегрузках нет никаких искажений, что для меня очень важно т.к. я люблю слушать погромче =) И это при том что я наверно только 50% возможностей этих наушников смог насладится т.к. слушал от встроенного усилка от audio-gd nfb 11, скоро соберу Gustard U12 + MSAudio DAC 1.0 + MSAudio FHA 1.5, и так же заказан кабель RLS-17 от Sergst, страшно представить какой я получу звук в этой будущей связке =) Как проверю на новом тракте обязательно отпишусь.



Спасибо snorry за прекрасную работу, желаю ему успехов в запуск производства наушников со своей разработанной мембраной (насколько я понял такие планы есть).

[seryj 1 000 6 Тракты]

У меня тоже есть тандем 15шки и 7ки, в целом согласен с оценкой Доккен, однако есть моменты, не позволяющие мне безоговорочно поставить их над двойками или даже вровень.

1.Эргономика. Амбуши тесноваты на мой ух и через час прослушки возникает дискомфорт.

2. Долго разогреваются. Они действительно способны выдать невероятно реалистический звук, но только после 3-4 часового разогрева, а это не очень удобно, сами понимаете.

3. Сцена в зачаточном состоянии. Т.е звук вроде бы вынесен из головы, но говорить о локализации инструментов по глубине не приходится. И это конечно огромный минус, поскольку не возникает цельного звукового пространства, нет ощущения полифоничности. Каждый инструмент играет как бы сам по себе.

4. Разрешение похуже чем в 800х.



Но ТБ конечно просто бомба, это просто настоящий реальный звук инструмента и голоса, когда после них одеваешь 800е, то кажется, что какие то дешовые пищалки на голове, надо адаптироваться минут десять.

Изменено 21 февраля, 2016 пользователем seryj

[PriZRaK 259 1 Тракты]

,Тембральный баланс?

[snorry 2 622]

Таки добрался до завершающей стадии патент, по принципам которого делается магнитная система "супермодов".

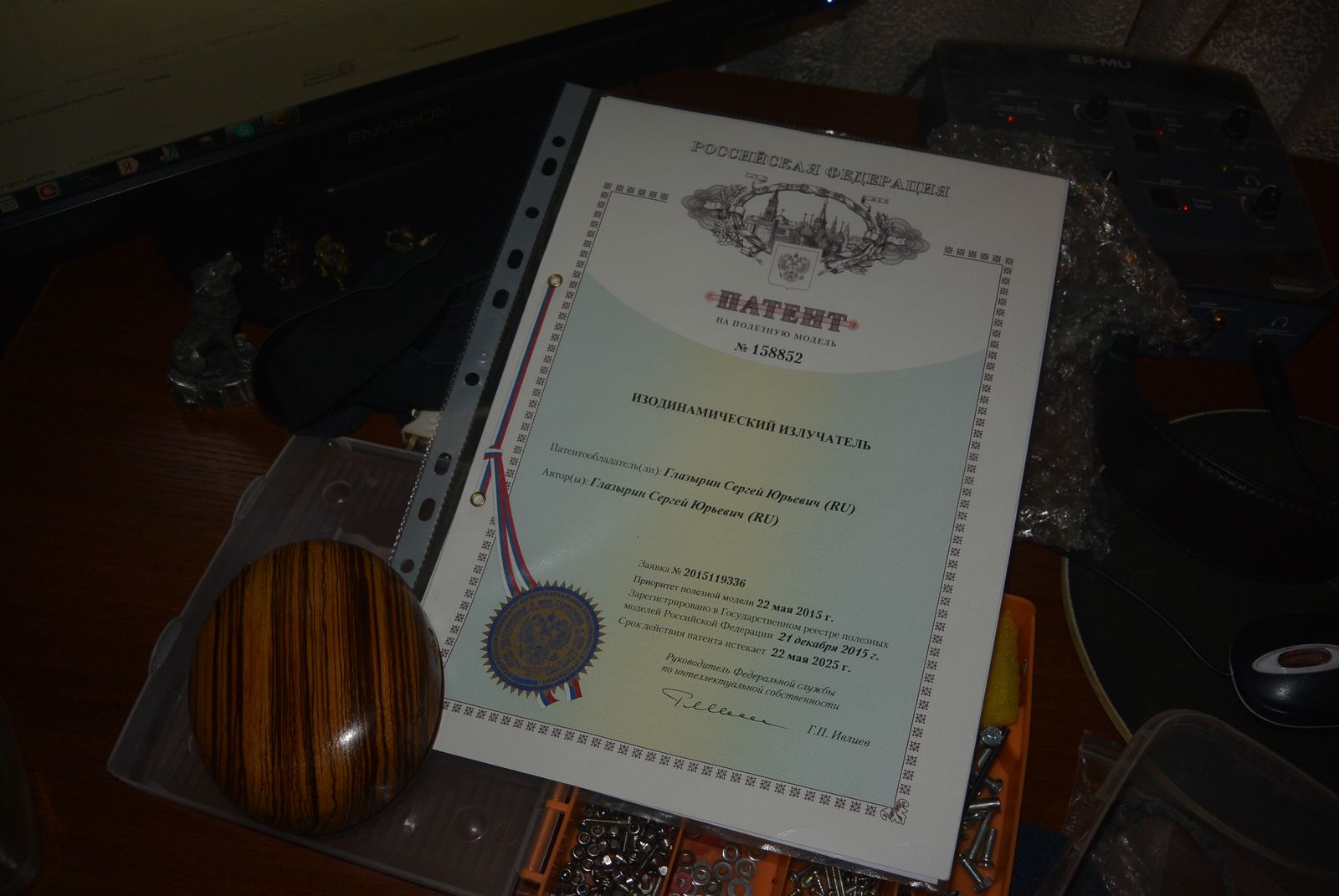

Патент на полезную модель №158852. Приоритет полезной модели от 22.05.15.

Хотя первые прототипы были в январе 2012 года.



Там в формуле основное, что патентуется, это пропорции магнитов и расстояний между ними:



"...соотношение длины длины прямоугольника, в который вписано сечение магнита, к его ширине составляет величину не менее чем 1,25, а соотношение ширины прямоугольника, в который вписано сечение магнита, расстоянию между параллельными постоянными магнитами составляет величину не менее чем 1,25, так что открытой остается не менее 50% площади диафрагмы..."



Эту словесную формулу согласовывали с патентоведами несколько месяцев. Важны именно пропорции, обеспечивающие акустическую открытость.

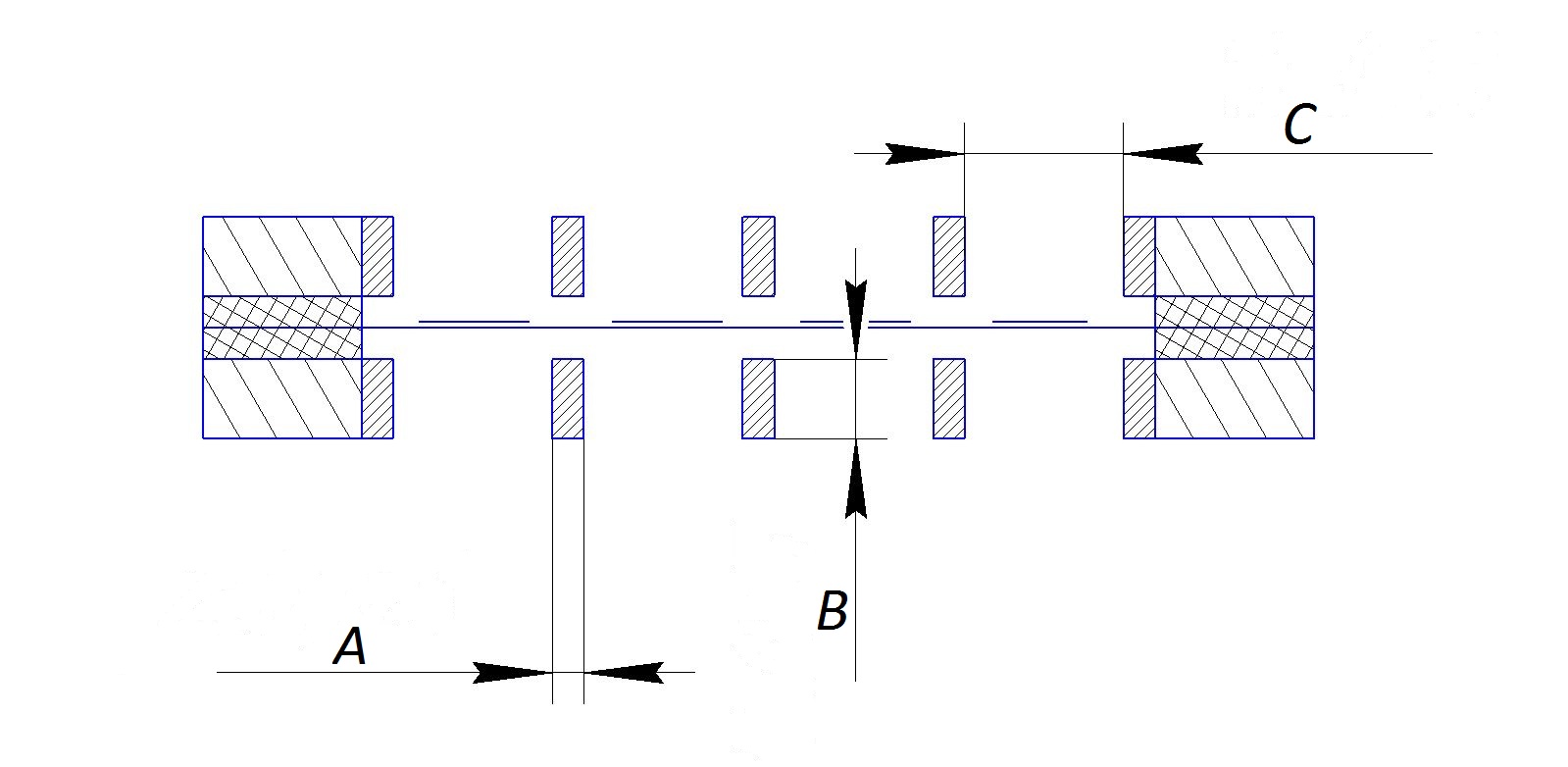

Изначально было просто:



И описывалось как неравенство "A < B < C". Оно как раз дает 50% открытости.

Но наиболее интересные эффекты начинаются от пропорций с коэффициентом 1,25, которые и были введены в патент.



При этом в конкретной магнитной системе ищется также и наиболее оптимальное соотношение акустической составляющей излучателя и магнитной.

Например, на тех же ТДС-15 в месте нахождения дорожек и амплитуды их колебаний обеспечиваются идеально ровные изолинии магнитного потока при акустической открытости 90% площади.



Скажем, на супермоде ТДС-15 - достигнута открытость площади 90% при двусторонней симметричной магнитной системе.

Изменено 19 февраля, 2016 пользователем snorry

[pollar 8 807]

Таки добрался до завершающей стадии патент, по принципам которого делается магнитная система "супермодов".

Искренние поздравления!

[snorry 2 622]

Всем спасибо.

Кто участвовал в изготовлении модов - фактически частично проспонсировали НИОКР и оплату услуг патентования )))

[PriZRaK 259 1 Тракты]

@snorry, Поздравляю!

Надеюсь,ближе к лету смогу отдать в мод ТДС-15,что лежат у Вас.)

Изменено 19 февраля, 2016 пользователем PriZRaK

[Urez 2 503]

Всем спасибо.

Кто участвовал в изготовлении модов - фактически частично проспонсировали НИОКР и оплату услуг патентования )))

Второй этап- выбор материала мембраны) У вас же были LCD тройки с неудачной попыткой мода, даже у "себя" в Новосибирске наверняка есть околонаучные конторы, которые в состоянии провести физико-химический анализ материала?

[Jeinson 35]

Внесу свои "32 кроны" или "100 рублей" (по курсу) в обсуждение сих уважаемых людей несомненных достоинств и незначительно-сомнительных недостатков всеми уже хорошо известных (и в Европе, кстати) изделий мастера "золотые руки" Snorry...

В силу производственной необходимости приходилось укладывать клиентов на 10 минут перед сеансом VGS терапии для расслабления с наушниками на голове. А так-как по большей части 90% из этих 50-78 летних дам и господ НИКОГДА В ЖИЗНИ наушники себе на голову не одевали, это вызывало у них видимый дискомфорт, недоумение и беспокойство. Требовалось очень разборчивое и ПРОНИКНОВЕННОЕ звучание на небольшой громкости...

Denon 7100 вполне с этим спрвлялись, но их "закрытость" не устраивала почему-то женщин. Видимо, женщинам и в наушниках надо полностью контролировать окружающую обстановку...

В 2013 году, блуждая по просторам форума, вспомнил о лежащих в шкафу с 1994 года ТДС-15, купленных еще в 1990 году в Ижевске.

Наушники были отправлены в Новосибирск и подвергнуты моду, тогда еще неSuper. Что сказать, натуральное дерево и бордово-черешневая кожа вызвали во мне погасшие было высоко-эстетические чувства, детальность и разборчивость при невысокой громкости вызывала улыбку "децибела"... Вот оно... НО.... Семь лет музыкальной школы по классу виолончели не давали мне (клиенты-то удовлетворенно хмыкали от этого нечто) успокоиться на тему; куда эта КРАСОТА крадет пространство ? ! Концерты Стинга и старины Майкла, красаФчика Элтона они превращали в задушевные посиделки с ими-же в Кабачке 13-стульев, максимум - в помещении театра Эстрады... Если моих преклонных клиентов все устраивало, то мне этот "бзик" покоя не давал. Высказав все претензии автору я решил их оставить для работы и занялся поиском ТДС-7, по отзывам имеющих более сильный "басовый" потенциал. Купив за 1,5 года 12 пар ТДС-7 и ТДС-15, отправив и получив обратно 5 посылок в славный Наукоград (привет бывшему конденсаторному заводу за АпГЭС) и возвратив "взад" одни ТДС-7 Мод из-за этого-же непереносимого эффекта сжатия пространства я стал обладателем ДВУХ абсолютно устраивающих меня SuperMOD ТДС-15 и ТДС-7. Семерки приобрелись за 500 !!! рублей совершенно случайно, последними в длинной череде покупок и продаж и с почти идеальными (по словам мастера) драйверами 1 типа.

Ну КАК вам ЭТО объяснить.... Ну вот так наверное; до этого вы слушали концерт в переходе под стадионом, откуда выходят футболисты на игру, а теперь вы сидите в центре середины ближней половины у сцены.... (э-э....вроде по-русски). В моем случае наблюдается разница в локализации центрального вокала... в семерках он ПЕРЕД тобой, а в пятнашках... вокруг.

Перетыканием кабелей Sergst-Oyade-Moon Silver Dragon можно вполне ощутимо расставить инструментальные группы в симфонических произведениях (ну- конечно струнные с духовыми не поменять местами ) или используя чистое серебро (мое тонюсенькое) "залезть на сцену" к исполнителям и помахать зажигалкой . Все эксперименты проводились при использовании усилителей FluxLab 04b, Shoker AMP, Anedio D1, Sovereign Reference и доступных портативов.

[snorry 2 622]

С материалами все просто - лавсан, алюминий. Возможны каптон, алюминий (как вариант медь). А вот контор, которые могут сделать серийно с нужными допусками и размерами - нет. Есть в Китае, сделают от 1000 штук и ту же своруют.

[Urez 2 503]

Все эксперименты проводились при использовании усилителей FluxLab 04b, Shoker AMP, Anedio D1, Sovereign Reference и доступных портативов.

из перечисленных который лучше контролировал 7ки?



С материалами все просто - лавсан, алюминий. Возможны каптон, алюминий (как вариант медь). А вот контор, которые могут сделать серийно с нужными допусками и размерами - нет. Есть в Китае, сделают от 1000 штук и ту же своруют.

Питерские Кеннертоны тоже в Китае производство мембран заказывали, не в курсе?

[Jeinson 35]

ПРЕДЛАГАЮ..... !!!

ВСЕМ заинтересованным в данном проекте сброситься для мастера по 10-20 тыс.рублей....

и ЖДАТЬ ИХ.... Идеальных, звучащих...поющих...

Что уйдет к китайцам...заблудится и "потеряется" в улыбчивом узкоглазом добродушии и кивании... Я тоже пять лет назад хотел свой метод восстановления организма запатентовать....

а теперь-не хочу. Пока никто не знает деталей-он МОЙ...

[Urez 2 503]

Да если даже уйдет, я (пока) не вижу особой проблемы(не экономист правда, не могу в данной ситуации оценить риски), ну сопрут они пленку, возможно даже если и там делать нанесение алюминиевых дорожек(литография?), конечная сборка, "соединение" с магнитной системой, т. е. готовый сэндвич капсуля делать уже в России.

[snorry 2 622]

Питерские Кеннертоны тоже в Китае производство мембран заказывали, не в курсе?

Китайский вариант они точно рассматривали, насколько мне известно.

Но потом на капотоне сделали. Где - страшная тайна покрытая мраком. )))

Но если честно, в их варианте меня не устраивает технологическое ограничение в 12 мкм пленки. Надо бы тоньше.



Да если даже уйдет, я (пока) не вижу особой проблемы(не экономист правда, не могу в данной ситуации оценить риски), ну сопрут они пленку, возможно даже если и там делать нанесение алюминиевых дорожек(литография?), конечная сборка, "соединение" с магнитной системой, т. е. готовый сэндвич капсуля делать уже в России.

У китайцев там не совсем лавсан, а с какими-то присадками для эластичности, которая слишком тянется. Будет проблема, как LCD. В течение года почти гарантия обрыва дорожек.

[Urez 2 503]

@snorry,писать в DuPont спросить о стоимости указав четкие ТЗ на содержание материалов и пределы упругости и т.п.

[Jeinson 35]

в DuPont конечно Ж !

Еще лучше обратиться в РусАл, и попросить изготовить три -четыре сотни лЮмиНевых кастрюль по своему эксклюзивному дизайну и необычной формой крышки...

И каждая кастрюля выйдет по цене сервиза на 24 персоны из Богемского фарфора
