@HIMIKATOR, ок, а вот как быть с 5в, там ведь в основном цифра сидит, тоже пленкой зашунтировать? или лучше керамику

В схеме One один 5в. стабилизатор одновременно питает, самое главное, аналоговую часть 2-х микросхем ЦАП PCM1795, LDO регулятор RT9025 , предназначенный для стабилизации (с минимальным падением напряжения на самом стабилизаторе), напряжения ~3,2В, который в свою очередь питает цифровую часть PCM1795, AK4113, CM6631. Также стабилизатор 5В питает синхронный понижающий преобразователь на микросхеме RT8253A на ~1,2В для питания DSP ADI ADSP-21261.

Как Вы ведите 5В стабилизатор сильно перегружен и не в состоянии обеспечить чистое аналоговое питание микросхемам ЦАП, где собственно и зарождается аналоговый звуковой сигнал. В данном случае ни какие пленочные и керамические конденсаторы не помогут. Помогает только комплекс мер по замене электролитов отвечающих за 5В. на более качественные большей ёмкости, на основной плате, и шунтирование их пленкой, или применение дополнительного стабилизатора 5В. Но эти решения, как показывает практика, не приводят к максимальному результату ( тем более если мы хотим переигрывать дорогостоящие аппараты) т.к. ситуацию усугубляет само наличие на основной плате импульсного преобразователя RT8253A с собственной частотой 340kHz. Если использовать высокочастотный чувствительный, желательно аналоговый осциллограф, с пределом измерения напряжения не более 0,002 В. то порожденные этой микросхемой помехи, за счет ёмкости монтажа, можно наблюдать в различных частях платы. Поэтому в идеале, необходимо полностью отключить RT8253A и применить другой не шумящий стабилизатор и установить дополнительный отдельный ультра малошумящий стабилизатор 5В. для микросхем ЦАП, а также сделать экранные перегородки между аналоговой и цифровой частями, кстати не все производители в том числе дорогих ЦАП их используют, поэтому улучшить можно практически любое изделие .

Изменено 20 октября, 201510 г пользователем HIMIKATOR

@HIMIKATOR, все с этим ясно, а нельзя ли например зашунтировать как то RT8253A? чтобы фильтровались помехи, которые он издает? никогда не было такой мысли?, если это возможно конечн или заменить имеющийся 5в стаб на более хороший который способен выдержать такую нагрузку,более стабильный и тд ну или как то так



upd: или как вариант на входе цапов поставять кондер повыше емкости, чтобы помехи от импульсника фильтровались, это ведь тоже вариант? или кстати, никто никогда не пробовал поставить кондеров на выход RT9025? должно сказаться ведь в лучшую сторону

Изменено 20 октября, 201510 г пользователем werty

@HIMIKATOR, все с этим ясно, а нельзя ли например зашунтировать как то RT8253A? чтобы фильтровались помехи, которые он издает? никогда не было такой мысли?, если это возможно конечн или заменить имеющийся 5в стаб на более хороший который способен выдержать такую нагрузку,более стабильный и тд ну или как то так



upd: или как вариант на входе цапов поставять кондер повыше емкости, чтобы помехи от импульсника фильтровались, это ведь тоже вариант? или кстати, никто никогда не пробовал поставить кондеров на выход RT9025? должно сказаться ведь в лучшую сторону

Эти действия не меняют принцип работы RT8253A и не убирают её рабочую частоту, а значит не полностью убирают основную проблему, а лишь пытаются лечить следствие, хотя и приводят к улучшениям которые являются в данном случае полумерой.

Изменено 20 октября, 201510 г пользователем HIMIKATOR

@HIMIKATOR, вообщем благодарю за пояснения, просто я к чему все это, казалось мне что там на плате довольно слабая фильтрация помех и можно улучшить это, ведь все замудрено а мы уже все знаем что асус неплохо так сэкономила на всем чем можно, 4ый стаб пожалели, навешали стаб на стаб и еще на стаб, это ясное дело не порядок но уж как есть

Изменено 20 октября, 201510 г пользователем werty

На хэдфае говорят что со стороны материнской платы земля объединена только у двух земляных входов и из за этого возникает земляная петля. Если оставить как есть то в питании возникает 10 милливольтовый шум с периодичностью 25 микросекунд который исчезает если землю объединить.

Изменено 26 октября, 201510 г пользователем Rainfall

На хэдфае говорят что со стороны материнской платы земля объединена только у двух земляных входов и из за этого возникает земляная петля. Если оставить как есть то в питании возникает 10 милливольтовый шум с периодичностью 25 микросекунд который исчезает если землю объединить.

Не дадите ссылочку, где написано это, сам хочу почитать!!!

На хэдфае говорят что со стороны материнской платы земля объединена только у двух земляных входов и из за этого возникает земляная петля. Если оставить как есть то в питании возникает 10 милливольтовый шум с периодичностью 25 микросекунд который исчезает если землю объединить.

Бред какой-то. У материнки один из слоев вообще под землю отдан.

Периодически заморачиваюсь этими земляными петлями. Вот купил Сотм и пришлось все пересматривать. Сейчас у меня этих петель как у барбоски блох, где была земля откинута опять подключил. Темнее стало, грязи поменьше, желаемой рельефности как и "воздУху" стало меньше. Не знаю, что лучше. Как всегда - одно лечим, другое калечим.

Изменено 26 октября, 201510 г пользователем Al-ich

@Al-ich, Как я понял из написанного, у соединения разъема на звуковой карте объединены только две линии земли а третья где-то дальше на плате пересекается.

Темнее стало, грязи поменьше, желаемой рельефности как и "воздУху" стало меньше. Не знаю, что лучше. Как всегда - одно лечим, другое калечим.

Меньше грязи, хороший признак правильного направления движения, потеря при этом привлекательности, например в виде воздуха, может свидетельствовать о проблемах в других участках тракта.

В последовательном тракте, каждый компонент влияет на качество, накладывая ограничения, на конечный результат, в виде собственных возможностей.

Это могут быть например банальные низко скоростные ОУ или оконечный усилитель мощности.

Попробуйте для начала исключить из последовательной системы Forte Audio2, используя пассивный регулятор громкости One, сделав только шлейф из экранированных проводов стр.415 #10375, а также исключить ОУ RCA, установив там перемычки между 1-3 и 5-7 отверстиями ну и в I/U, LPF что-нибудь побыстрее MUSES01.

....... и в I/U, LPF что-нибудь побыстрее MUSES01.

Не, только MUSES01, тут и телесность и все-все-все. Пробовал конечно без Forte Audio2. Несмотря, что вроде как дополнительное звено придает звуку желаемый шарм. И с ним жить удобнее.



Меньше грязи, хороший признак правильного направления движения, потеря при этом привлекательности, например в виде воздуха

Там речь шла о земляных петлях. Видимо я невнятно высказался. У меня получается так,что подключив землю сетевого кабеля (там, где она была откинута), грязь в виде звона ушла, звук естественно потемнел. Но! добавились они - земляные петели, что принято считать злом. Вот и думайте как быть - без земляных петель, но с "воздухом" или с петлями, но без грязи.

Это понятно, что от грязи тоналка смещается вверх и по ощущениям вроде как воздуха больше. Тут нельзя обманываться. Экран у меня зажимает звук, пусть лучше 50Гц и еще какая хрень, это мой выбор.

А мне понравились AD826, обалденное разделение инструментов, так проникновенно, что даже непривычно! Еще попробовал их сочетание с MUSES01, если их в ток, в фильтр AD826 (у меня откусаны 5, 6 и 7 лапы) тоже вполне, щас снова привыкаю.

А мне понравились AD826, обалденное разделение инструментов, так проникновенно, что даже непривычно! Еще попробовал их сочетание с MUSES01, если их в ток, в фильтр AD826 (у меня откусаны 5, 6 и 7 лапы) тоже вполне, щас снова привыкаю.

Звук с быстродействующими ОУ типа AD826 совсем другой, более естественный и верный (ИМХО), эта микросхема способна раскрыть недостатки остального тракта, правда имеет небольшой коэффициент подавления помех т.е критична к питанию. Все же поднимать или откусывать ножки второму ОУ в LPF не совсем правильно , есть опасность возбуждения, да и нагрузка на блок питания остаётся, поэтому в LPF лучше подобрать моно ОУ на соответствующем переходнике. Есть похожий ОУ AD827, ставится в Essence III, у него есть моно аналог AD847, или можно попробовать моно AD842 с ещё более мягким, чем у AD826 спектром.

Изменено 28 октября, 201510 г пользователем HIMIKATOR

HIMIKATOR, а в LPF пленкой шунтировать нужно или нет? В токе эффект очень понравился)

HIMIKATOR, а в LPF пленкой шунтировать нужно или нет? В токе эффект очень понравился)

Пленочные конденсаторы небольших ёмкостей эффективны в борьбе с высокочастотными пульсациями в питании, у нас же, в +-12В, из-за больших токов потребления и малых сечений питающих проводников, промодулированы усиливаемым сигналом т.е. звуковыми частотами (это хорошо видно осциллографом), даже в случае не использования усилителя для наушников, бороться с которыми необходимо большими ёмкостями электролитических конденсаторов, в том числе и в LPF (конденсаторы должны быть подключены между +12в - земля, -12В-земля), работа усилителя для наушников только усугубляет модуляцию питающих (+-12В) напряжений для всей схемы, поэтому его надо запитывать от отдельного блока питания или применять рядом с микросхемами ушного усилителя электролитические конденсаторы большой ёмкости, не менее 470мкФ.

Изменено 1 ноября, 201510 г пользователем HIMIKATOR

Всем Привет! Принимайте в свои ряды, очень понравился форум, сам я не новичок и дружу с паяльником и перепробовал много ОУ,. Сразу вопрос -очень нравится когда много басов, да и колонки позволяют что в этом случае можно в поставить в фильтре в связке lt1498?

Добро пожаловать!

У меня после 1498, стоит ad823, с басом проблем нет, правда бп доработанный. У остальных, не знаю, надеюсь напишут)).

Спасибо, будем пробовать, а как оригинал ltешки выглядит на фото ?

Фото...., вечером!

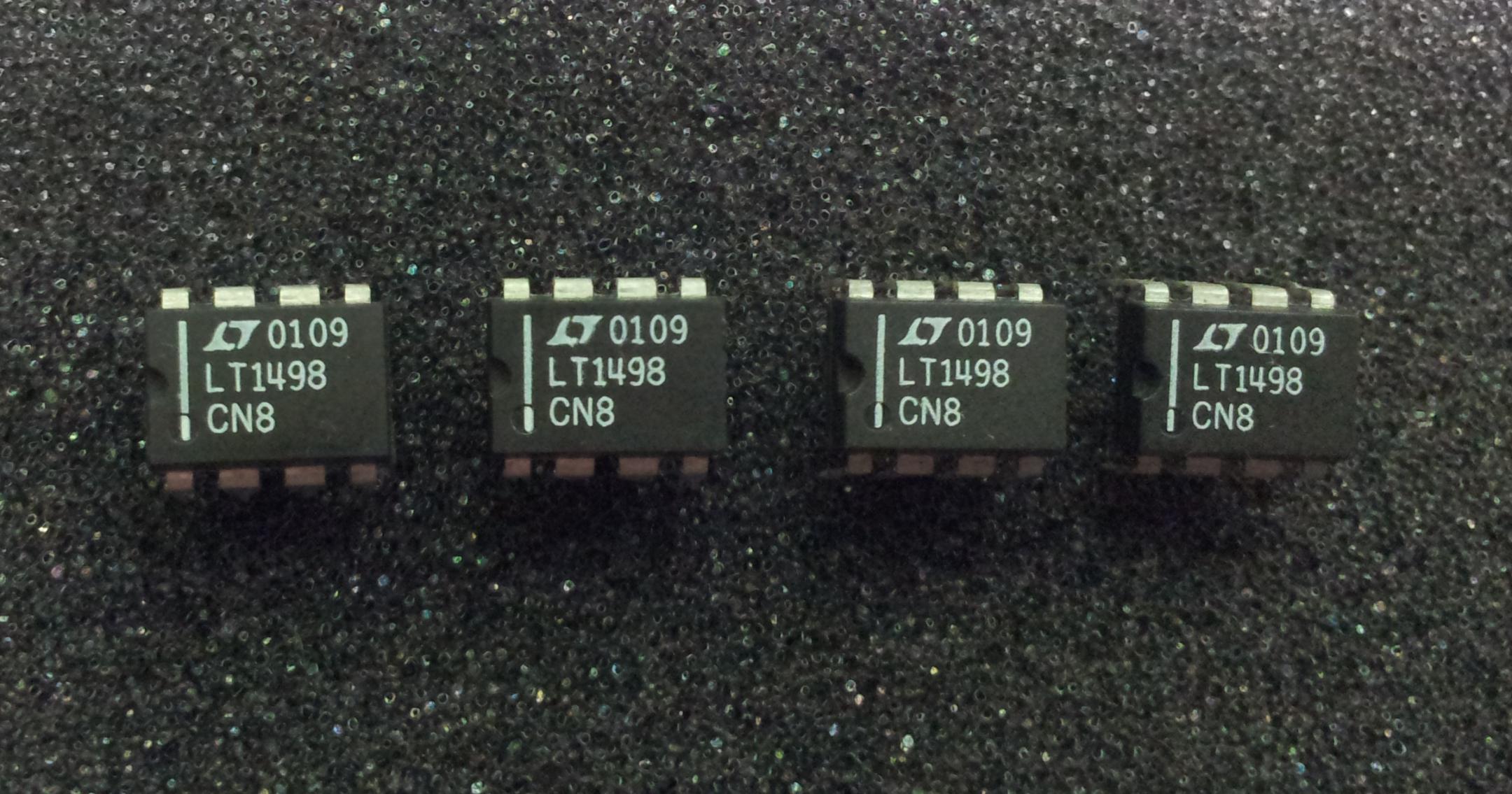

а как оригинал ltешки выглядит на фото ?



У меня вот так, кстати можете приобрести у patrio , напишите ему в личку, может остались!

@Stratos,Обратите внимание на LM6172.

@dem1119, Большое спасибо, мне в soic8 корпусе нужны, не думаю что у него есть такие

@Al-ich, сегодня заказал уже 826, 4032 и ltешки, в дальнейшем попробую, сейчас стоит 4627-1 и 8620, басов не хватает, после установки AD4627-1 в любом месте басы срезаются

Ещё есть LT1364 и моно LT1360.

Изменено 12 ноября, 201510 г пользователем HIMIKATOR

После переустановки винды не могу поставить драйвер, пишет подключите карту. Она у меня подключена через оптический кабель от Sound blaster Z , переподключить на юсб и, потом, после установки обратно подключить к зетке?

Изменено 12 ноября, 201510 г пользователем BuyDynamic

пишет подключите карту.



Имеется ввиду подключить usb кабель карты..., к usb порту компьютера. После установки, делайте что хотите.
