ringer 16 Опубликовано 21 марта, 2011 А при чем тут постоянка на выходе к емкостям?До этого постоянка была одинаковая на каналах - по 3.5 мВ. После добавления кондеров на одном канале 4.5, а на другом 12. В принципе 12 это вроде ерунда, но интересно узнать мнение общественности. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Fireblade 949 Опубликовано 21 марта, 2011 1) А зачем добавляли? 2) Напряжение после стабилизаторов не "поплыло"? Одинаковое на LM317 и LM337? 3) ОУ какие? 4) Что к ОУ припаяно дополнительного? head-fi система: ПК - PPA USB - Solid One - HD800, HE6 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

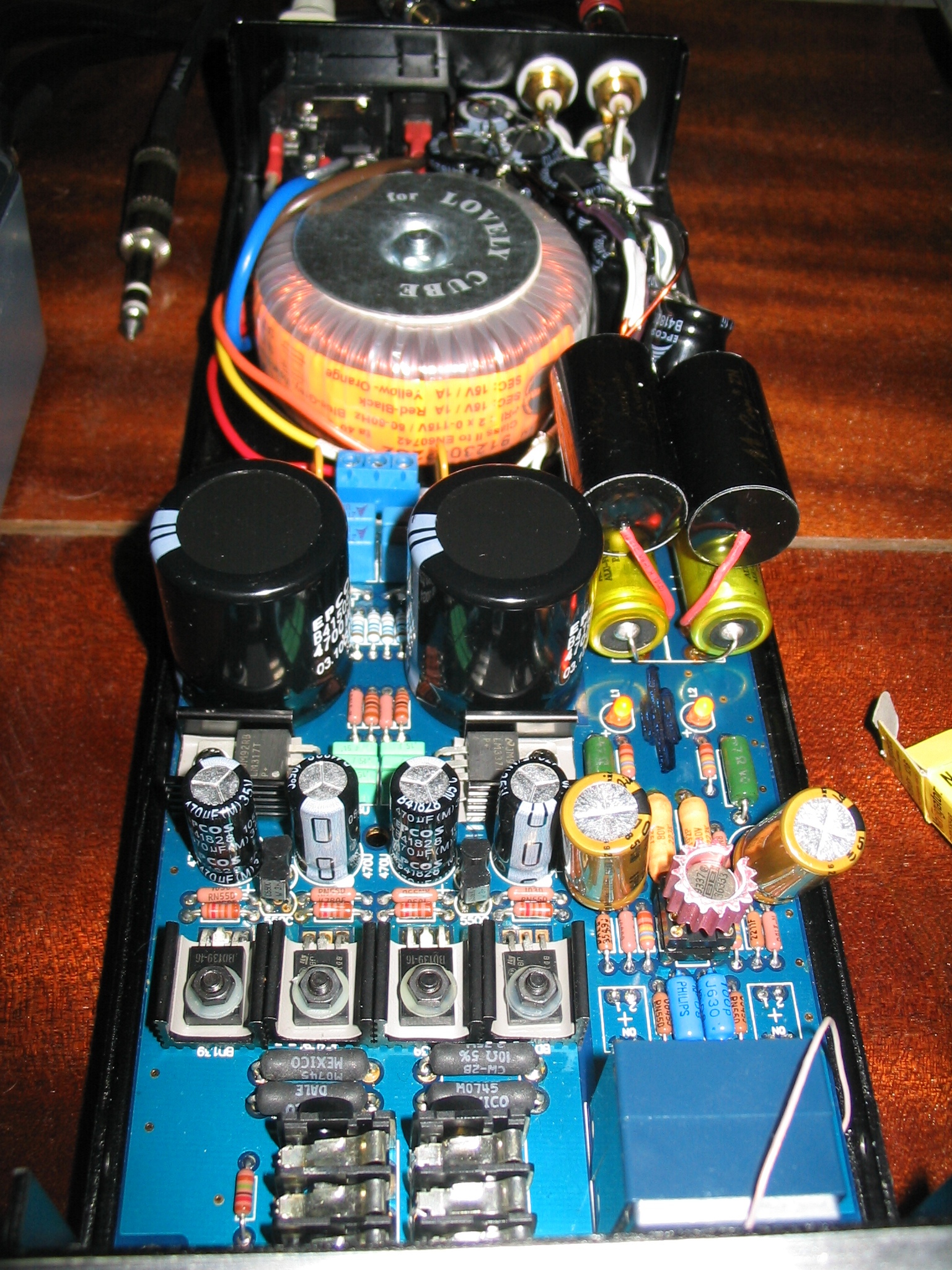

ringer 16 Опубликовано 21 марта, 2011 Вот так сейчас выглядят потроха. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 21 марта, 2011 А зачем добавляли?А почему бы и нет? Разве конденсаторов в питании бывает много? Из улучшений - раньше на полной громкости был слышен шум в наушниках, теперь нет. Вроде бы бас стал еще более контролируемым, но это может и самовнушение, потому что такой эффект я ожидал услышать после модификации Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 21 марта, 2011 2) Напряжение после стабилизаторов не "поплыло"? Одинаковое на LM317 и LM337? 3) ОУ какие? 4) Что к ОУ припаяно дополнительного? 2) Хороший вопрос Не мерял.3) 21114) Резисторы на 4.3К для перевода в класс А. Ну и конденсаторы питания ОУ 100uF + 1000uF вместо 470uF. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
lyoha 29 Опубликовано 26 марта, 2011 Хочешь более хорошего питания - сделай например сигму 22.Для чего? Для чего блок питания с несколькими линиями для питания всего лишь наушникового усилка? Причем изрядно примитивного? Причем блок питания с крайне дефицитными деталями, которые в звучании вообще не заметны.я в питание впихнул 12200uF на входе стабилизатора, и около 26000uF на выходеДля чего? Если усилить го***, получится усиленное го***.©longrunМало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа" Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 26 марта, 2011 я в питание впихнул 12200uF на входе стабилизатора, и около 26000uF на выходеДля чего?В низкоомных чувствительных наушниках был сильный фон, не зависимый от положения регулятора громкости. После добавления емкостей фон перестал прослушиваться, и по измерениям RMAA находится ниже -98 дБ. (разговор о TLM 07 сейчас) Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
lyoha 29 Опубликовано 26 марта, 2011 Мне для победы над фоном понадобилось к штатному электролиту всего лишь добавить 0.1пФ полипропиленовый конденсатор-шунт. Если усилить го***, получится усиленное го***.©longrunМало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа" Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 26 марта, 2011 Мне для победы над фоном понадобилось к штатному электролиту всего лишь добавить 0.1пФ полипропиленовый конденсатор-шунт.Возможно у вас менее чувствительные наушники. В высокоомных я тоже быстро поборол шум, а с низкоомными пришлось повозиться. Постепенно добавлял емкости, пока шум не пропал. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Fireblade 949 Опубликовано 26 марта, 2011 Вообще очень странно что усилитель так сильно фонит. Он же содран с оригинального продукта а тот так сильно фонить не может. Наводки дает трансформатор или проблема с конструкцией платы тогда? head-fi система: ПК - PPA USB - Solid One - HD800, HE6 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 27 марта, 2011 FirebladeСпециально писал (разговор о TLM 07 сейчас). Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 27 марта, 2011 Ээх, первая заповедь разработчика: работает - не трож! Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 21 апреля, 2011 DIY затягивает Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
marchenkovdmitry 6 Опубликовано 21 апреля, 2011 ringer Если не секрет, зачем такой слой из разделительных конденсаторов? Кондеры jensen и mundorf ?Не подскажите у продавца lovelycube можно отдельно купить операционники и трансформатор? Тоже буду собирать леманн, только в другом корпусе, с другим охлаждением, и комплектующими. Technics sl-pg480a / Maverick audio D2 - Lehmann DIY - Sennheiser hd 280 / sennheiser hd 650 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
invasion 9 Опубликовано 21 апреля, 2011 ringerНе подскажите у продавца lovelycube можно отдельно купить операционники и трансформатор?можно купить отдельно(спишитесь с продавцом по емаил, он ответит на все вопросы) - http://www.alicemagicbox.com/lasercolle ... ycube.html если нужна доставка подешевле, чем ЕМS - то в случае почты Гонконга закажите обычной airmail(посылка тоже будет отслеживаться - сперва на сайте почты Гонконга, а после на сайте почты РФ). Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 21 апреля, 2011 ringer Если не секрет, зачем такой слой из разделительных конденсаторов? Кондеры jensen и mundorf ?Не подскажите у продавца lovelycube можно отдельно купить операционники и трансформатор? Тоже буду собирать леманн, только в другом корпусе, с другим охлаждением, и комплектующими.Не секрет Просто сперва я поставил аудионоты на 0.1uF, выяснилось что этого номинала мало (нужно минимум 1.5), и на АЧХ обрезается НЧ диапазон. Пришлось тогда на первое время поставить еще дополнительно электролиты ничикон 22uF (других подходящих кондеров под рукой не было). Кстати как ни странно с электролитами играет хорошо, мне понравилось, даже за счет большой емкости абсолютно исчез фон на максимальном положении ручки громкости. А сейчас докупил мундорфы оловянные на 1.5uF. По сути аудионоты там не нужны, но раз они уже есть то пусть стоят, когда в другом месте понадобятся сниму Думаю ими звук не испортится Я бы посоветовал попробовать купить у продавца печатку, хорошая, паять на нее просто кайф Резисторы ИМХО тоже хорошие. А вот конденсаторы можно все на замену. Насчет операционников Стефан писал на своей страничке что продает их только для покупателей его КИТа, но думаю продаст и покупателю части КИТа. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
marchenkovdmitry 6 Опубликовано 22 апреля, 2011 ringer Буду вот такой кит покупать - http://cgi.спам.com/Headphone-Amplifier-kit-Diy-Base-Lehmann-AMP-Circuit-/120651140041?pt=LH_DefaultDomain_0&hash=item1c175e4bc9 Половина деталей сразу на выброс, поменяю на что-нибудь более приличное, по сути беру только из-за печатки Я бы посоветовал попробовать купить у продавца печатку, хорошая, паять на нее просто кайф Я думаю что плату он отдельно вряд ли продаст invasion Спасибо! Technics sl-pg480a / Maverick audio D2 - Lehmann DIY - Sennheiser hd 280 / sennheiser hd 650 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 22 апреля, 2011 Я думаю что плату он отдельно вряд ли продаст Попытка не пытка, может с трансом и резисторами продаст. Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Bobby 5 Опубликовано 22 апреля, 2011 Я думаю что плату он отдельно вряд ли продаст А обязательно за таким лезть на ебей?На ТаоВао такая печатка не проблема, 50-70 Юаней в разных реинкарнациях. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
marchenkovdmitry 6 Опубликовано 22 апреля, 2011 Bobby Спасибо, поищу, только наверное придется покупать через посредников... А то я китайский как-то не очень знаю Technics sl-pg480a / Maverick audio D2 - Lehmann DIY - Sennheiser hd 280 / sennheiser hd 650 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Bobby 5 Опубликовано 22 апреля, 2011 Безусловно.Не у всех есть возможность отправить продавцу деньги на счет в Китайском Банке, Али-Пэй итд, не говоря уж про языковой барьер. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Lukich 1 492 Опубликовано 22 апреля, 2011 Не секрет Просто сперва я поставил аудионоты на 0.1uF, выяснилось что этого номинала мало (нужно минимум 1.5), и на АЧХ обрезается НЧ диапазон. Пришлось тогда на первое время поставить еще дополнительно электролиты ничикон 22uF (других подходящих кондеров под рукой не было). Кстати как ни странно с электролитами играет хорошо, мне понравилось, даже за счет большой емкости абсолютно исчез фон на максимальном положении ручки громкости. А сейчас докупил мундорфы оловянные на 1.5uF. По сути аудионоты там не нужны, но раз они уже есть то пусть стоят, когда в другом месте понадобятся сниму Думаю ими звук не испортится Разделительные конденсаторы лучше вообще не шунтировать, а ставить максимально хорошие из доступных. А здесь они вообще не нужны, при наличии исправного источника. Не нужная деталь, портящая звук. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ringer 16 Опубликовано 22 апреля, 2011 LukichНе хочется задумываться об качестве источника, если принесу к кому нибудь в гости на тест или на работу. Каждый раз доставать мультиметр не хочется. Слушал около месяца без конденсаторов, звучит немного яснее, но и немного более колко (по сравнению со стоковыми кондерами, которые с LC в комплекте были). Не могу сказать что с хорошими кондерами звучит хуже. Кроме того эти конденсаторы уменьшают фон, который появляется на максимальных положениях ручки громкости. Без емкостей фон максимальный, с 22uF фон вообще не появляется. То что лучше не шунтировать согласен. Я объяснил почему у меня сейчас там бутерброд ) Риалтек -> AKG K550 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Lukich 1 492 Опубликовано 22 апреля, 2011 LukichНе хочется задумываться об качестве источника, если принесу к кому нибудь в гости на тест или на работу. Каждый раз доставать мультиметр не хочется. Слушал около месяца без конденсаторов, звучит немного яснее, но и немного более колко (по сравнению со стоковыми кондерами, которые с LC в комплекте были). Не могу сказать что с хорошими кондерами звучит хуже. Кроме того эти конденсаторы уменьшают фон, который появляется на максимальных положениях ручки громкости. Без емкостей фон максимальный, с 22uF фон вообще не появляется. То что лучше не шунтировать согласен. Я объяснил почему у меня сейчас там бутерброд )Все ясно Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
invasion 9 Опубликовано 22 апреля, 2011 Слушал около месяца без конденсаторов, звучит немного яснее, но и немного более колко (по сравнению со стоковыми кондерами, которые с LC в комплекте были).а опер какой стоял, опа2111? Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
