Парни,подскажите,вот оптика должна подключаться к колонкам или к компу?У меня если оптику подключить к компу,мать ASUS Z97-DELUXE,карта не играет и комп не видит её.У многих работает,я не знаю почему у меня не работает...Опт.кабель Edifier.

@Hideki,может в биосе отключена

Нужно в настройках проигрывателя, при помощи, которого воспроизводиш включить вывод через spdif.

В биосе всё включено и в устройствах воспроизведения тоже,грешу на кабель.Кабель еле еле светится,я помню на tihd кабель ярко горел ну и всё такое,но там кабель специальный был только для карты,не универсал.

Выпаял конденсаторы со звуковой платы, появились новые сложности. Рядом с разъемом питания отврестия уже чем ноги конедсаторов. Кумекаю как тут лучше поступить, припаяться к узким ножкам или как-то подточить родные?

Они везде не влезут, у платы One отверстия расчитаны под d0,6мм, а у ваших конденсаторов скорее всего d0,8мм.

@Helium, Не лезли только Silmic II 100µF 50v, 220µF 35v залезли в притык, остальные вообще без проблем. Проблема в том, что я сделал катастрофическую глупость, немного расширил некоторые канавки шилом. Понимал задней мыслью, что этого делать нельзя, но потратив на плату целый день рассудок притупился. Все кто это читают, ни при каких обстоятельствах этого не делайте! Плата многослойная, в нескольких канавках теперь неведомо что. В добавок неаккуратно пользуясь оплеткой выпаял несколько ушек. Это полный провал.. Отнес другу, работает мастером, объяснил ситуацию. Аппараты клиентов и за меньшее во время работы покрывались нехорошими словами, над моим этично охали. Тут как бы и без слов понятно.. Почти целый рабочий день ушел на востановление канавок трех конденсаторов и их запайки, ювелирная работа. Остаток дня ушел на на поиски почему обе канавки конденсатора CE9 показывают землю, ответ пока так и не найден. Есть ли у кого возможность посмотреть показывют ли у вас то же обе ноги землю? Картинку конденсатора обвел на картинке.

Даташита по плате найти не удалось. Если кто-нибудь располагает схемой или ссылкой на нее, был бы очень вам за нее признателен.

Изменено 1 декабря, 201411 г пользователем Rainfall

@Rainfall, У меня, почему-то ваши картинки не открываются. Я предупредил о пистонах и намекнул, что изменения будут незначительными. Вроде кто-то из форумчан рисовал примерную схему, но возможно не вашего узла.

@Rainfall,

Да, как раз у 50-вольтовых Сильмиков d0,8мм.

@Helium, Спасибо за совет, розе теперь точно отпадает.



Вчера вечером послушал, пока двоякие впечатления. Попытаюсь выразить это в словах. Появилась заметно ощутимая голографичность, инструменты в пространстве заняли ствои места и стали легко различимы. Не помню, что бы такой явный эффект до этого был. Слегка изменился бас, удары стали менее грубыми, отдает мягким послезвучием. А вот где реально глухой заметит, высокая середина и высокие расширились. Высокие теперь не просто тсыканье, у них теперь гамма различимых нот. Но так как они теперь заметно выделились, кажется, что их непривычно много, это через какое то время утомляет. Иногда они звонкие и грубые.. Вот такие первые впечатления. Надо еще послушать, убедиться, что все это я себе не внушил. На выходных займусь звуковой платой, может быть не всей сразу.

Знакомые впечатления. К сожалению, для решения вопроса "звонкости" и жесткости высоких, нужно менять схему синхронизации. Снижать сигнало-коррелированный джиттер.

К сожалению потому, что без серьезной модификации тут не обойтись. Либо слушать по коаксиалу с хорошего транспорта через хороший кабель.

@Rainfall,

Да я Вас понимаю, видимо береста горела очень сильно. На самом деле толстые вводы просто плющатся по радиусу тонкими плоскогубцами.

@Sergey_SVS, Зачем так пугаете человека? А как же хороший USB кабель, прошивка 2203? Нормальные операционники?

Толстые выводы хорошо плющатся, становятся тоньше и шире, как тесто. К чему вы это Химикатор?

Плющить надо несколько раз вращая вывод по радиусу тогда выводы становятся тоньше и удлиняются, вспомните поведение пластилина.

Изменено 1 декабря, 201411 г пользователем HIMIKATOR

HIMIKATOR Пластилин не металл. После такого расплющивания прочность вывода ухудшится и он может обломаться.

Подточить ножиком мне кажется пока самый лучший вариант. Один кондер долго и муторно скоблил со всех сторон строительным ножом. Внури ножки мендные, нехорошо так их оставлять, облудил. Получилось красиво и залез хорошо. Ближе к ночи устал, психанул и сделал то, что сделал..

@Sergey_SVS, Зачем так пугаете человека? А как же хороший USB кабель, прошивка 2203? Нормальные операционники?

Хм... Так я ж не пугаю. Но что поделаешь - правда жизни.

Хороший USB кабель и правильная прошивка - сродни хорошему коаксиалу и достойному транспорту. Правильное, но промежуточное решение.

А сделать платку генераторов и смонтировать ее в корпусе для имеющих дело с современной элементной базой - не вопрос. Схему я выкладывал.

Изменено 2 декабря, 201411 г пользователем Sergey_SVS

@Helium, Спасибо за совет, розе теперь точно отпадает.



Вчера вечером послушал, пока двоякие впечатления. Попытаюсь выразить это в словах. Появилась заметно ощутимая голографичность, инструменты в пространстве заняли ствои места и стали легко различимы. Не помню, что бы такой явный эффект до этого был. Слегка изменился бас, удары стали менее грубыми, отдает мягким послезвучием. А вот где реально глухой заметит, высокая середина и высокие расширились. Высокие теперь не просто тсыканье, у них теперь гамма различимых нот. Но так как они теперь заметно выделились, кажется, что их непривычно много, это через какое то время утомляет. Иногда они звонкие и грубые.. Вот такие первые впечатления. Надо еще послушать, убедиться, что все это я себе не внушил. На выходных займусь звуковой платой, может быть не всей сразу.

Знакомые впечатления. К сожалению, для решения вопроса "звонкости" и жесткости высоких, нужно менять схему синхронизации. Снижать сигнало-коррелированный джиттер.

К сожалению потому, что без серьезной модификации тут не обойтись. Либо слушать по коаксиалу с хорошего транспорта через хороший кабель.

Заметил определенную зависимость, если ночное время и питание от розетки "чистое" - то джиттер с USB такой же как и с SPDIF. Если питание "дневное грязное" , то USB работает хуже. Возможно, как вариант, можно улучшать ситуацию внешними фильтрами без паяльника.

Остаток дня ушел на на поиски почему обе канавки конденсатора CE9 показывают землю, ответ пока так и не найден. Есть ли у кого возможность посмотреть показывют ли у вас то же обе ноги землю? Картинку конденсатора обвел на картинке.

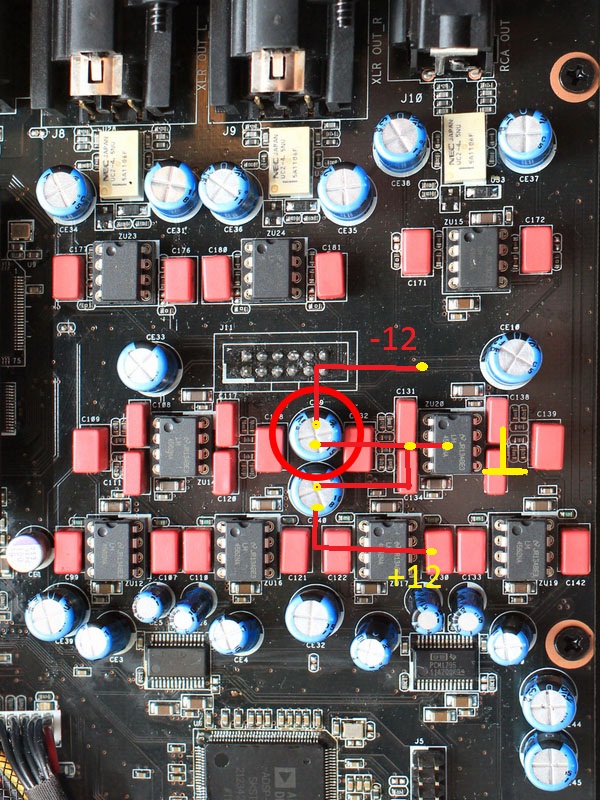

Стоит CE9 Плюсом на землю, минус -12вольт. Соответственно одна звонится другая нет.

Схема аналога есть PDF даташите на РСМ1795 страница 37 рис 52, до регулятора громкости.

Изменено 2 декабря, 201411 г пользователем a-deksix

Мужики, я ни как не могу найти сколько Ватт выдает усилитель для наушников в этом асусе? Например для 50 и 300 Ом

Изменено 2 декабря, 201411 г пользователем Skaat

Приветствую всех! Существует так называемый набор для модернизации Asus Essence DSD, так вот, там размер и сам EEPROM, как штатный? Получается можно залить этот исправленный дамп и наслаждаться? Если конечно найдутся щедрые люди и выложат тут

Друзья, подскажите, а нельзя ли поменять регуляторы ALPHA на аналогичные ALPS, так чтобы подходили в сабж без серьёзных переделок...?

А то неравномерность каналов при маленькой громкости уже не радует...

@Glazkov, Недорогие ALPS (например Alps RK27) тоже на малых уровнях не фонтан.

А разве нет проверенных решений? Никто из участников не пробовал? Или вообще с этим не заморачиваться?

Просто сабж подключён к "мощнику", и громкость приходится часто крутить... боюсь на долго не хватит этих "альфов"...

А разве нет проверенных решений? Никто из участников не пробовал? Или вообще с этим не заморачиваться?

Просто сабж подключён к "мощнику", и громкость приходится часто крутить... боюсь на долго не хватит этих "альфов"...

ALPS можно сказать, что самые лучшие решения среди переменных резисторов. Дальше только дискретные регуляторы... с совсем другим порядком цен.

, Так на какие поменять конкретно? Где такие искать?
