[Lukich 1 492]

Я бы убрал со входа кондеры, все 4.

И заменил диоды на шотки (если там не они стоят) и убрал бы шунтирующие их кондеры.



Зачем шунты убирать? Шотки в комплекте или нет не знаю.

Замедляют работу диодов.

[Lukich 1 492]

шунты убирать

Но это только если Шотки ставить.

[Bobby 5]

Шотки в комплекте или нет не знаю.

У вас уже запаяны в схеме Philips/Vishay BYV26(27) - это ультрафасты, НЕнамного хреновей Шоттки.

Хотелось бы спросить, а чем замерялся h21э у транзисторов?

То, что встроено в цифровой мультиметр - предназначено исключительно для маломощных транзисторов.

BD139/140 плохо по такому прибору подбирать - сильно оторваны показания от реальности...

Там слишком мал ток коллектора, этим транзисторам надо бы вдуть миллиАмпер 100, тогда будут реальные показания, по ним уже можно ориентироваться

[ringer 16]

Заработало

[Lukich 1 492]

Заработало

[ringer 16]

Lukich

[Jey 207 10 Тракты]

Заработало

Поздравляю!!!

[ringer 16]

Jey

[ringer 16]

Впечатления о KIT'е.



Отличная печатная плата промышленного уровня. Очень приятно на такую паять.



Резисторы мне показалось очень хорошие, в основном они имеют медные луженые выводы. Разброс параметров низкий. Менять такие ИМХО смысла ни какого.



Отличные провода. Прилагаются клеммы и утяжки (не знаю как они правильно называются, штуки которые под действием температуры стягиваются). Не хватало только одного провода для того чтобы землю сигнальную протянуть.



Транзисторы судя по измерениям (мультиметром) хорошие, но имеют очень большой разброс беты. Если будете заказывать KIT попробуйте попросить Стефана (продавца) положить несколько комплектов транзисторов, чтобы потом подобрать. Я поставил заранее подобранные BD140 фирмы ST, и BD139 фирмы Fairchild. Хотел все 4 Fairchild поставить но найти не смог.



Большие электролиты в комплекте мне с виду показались странными. Судя по надписи это Nichicon Gold Tune на 5600uF 50V. Складывается ощущение, что на дешевый электролит натянули пленку с надписью... Вместо них поставил Epcos LongLife 4700uF 50V. По высоте и весу Epcos больше чем кондер в комплекте.



По поводу ALPS сказать ни чего не могу, потому что раньше ALPS в руках не держал. Но вроде с ним все нормально.



Когда спаял, с первого включения все заработало. Попробовал все 3 операционника - работают. Звук как и ожидал отличный. Еще не успел смыть флюс и заземлить потенциометр, но уже сейчас ни чего не шумит...



В целом впечатление о KIT'е очень хорошие.

[konstant-1980 42]

и утяжки (не знаю как они правильно называются, штуки которые под действием температуры стягиваются)

Термоусадки.

Поздравляю с отличным усилителем!

[ringer 16]

konstant-1980

Спасибо. Есть теперь с чем поиграться

[Bobby 5]

ringer

Поздравления!

Что можно сказать о звуке? Каковы впечатления?

[ringer 16]

Bobby



Спасибо.



Звук прекрасный. Весь день сегодня его слушаю с OPA627 в классе А, впечатления только положительные.Отличный усилитель. Описывать звук смысла наверное не имеет, потому что чего то лучше я не слышал



Греется он однако очень не слабо. Транзисторы греются так, что палец невозможно держать даже на электролитах которые расположены рядом. Надо наверное их будет заменить на что нибудь рассчитанное на 105 С (в комплекте на 85 С). И по поводу нагрева операционников есть опасения. Ведь в классе А он видимо сильно греется, а тепло от него как отводить не понятно. Потому что он сдвоенный - одна микросхемка напаяна сверху, а другая снизу платки. Радиатор снизу ни как не подцепить.

[Jey 207 10 Тракты]

Bobby



Спасибо.



Звук прекрасный. Весь день сегодня его слушаю с OPA627 в классе А, впечатления только положительные.Отличный усилитель. Описывать звук смысла наверное не имеет, потому что чего то лучше я не слышал



Греется он однако очень не слабо. Транзисторы греются так, что палец невозможно держать даже на электролитах которые расположены рядом. Надо наверное их будет заменить на что нибудь рассчитанное на 105 С (в комплекте на 85 С). И по поводу нагрева операционников есть опасения. Ведь в классе А он видимо сильно греется, а тепло от него как отводить не понятно. Потому что он сдвоенный - одна микросхемка напаяна сверху, а другая снизу платки. Радиатор снизу ни как не подцепить.



Не заморачивайся, мой же жив до сих пор.

[Prospero 5]

Греется он однако очень не слабо. Транзисторы греются так, что палец невозможно держать даже на электролитах которые расположены рядом. Надо наверное их будет заменить на что нибудь рассчитанное на 105 С (в комплекте на 85 С)

Болевой порог по темепературе у человека очень низкий чтобы определять на сколько разогреты транзисторы. Им наоборот "нравится" работать кода они горячие. Емкости достаточно заменить на что нибудь просто хорошее, например Panasonic FC/FM. Больше ничего делать не надо.

[ringer 16]

Греется он однако очень не слабо. Транзисторы греются так, что палец невозможно держать даже на электролитах которые расположены рядом. Надо наверное их будет заменить на что нибудь рассчитанное на 105 С (в комплекте на 85 С)

Болевой порог по темепературе у человека очень низкий чтобы определять на сколько разогреты транзисторы. Им наоборот "нравится" работать кода они горячие. Емкости достаточно заменить на что нибудь просто хорошее, например Panasonic FC/FM. Больше ничего делать не надо.



Не подскажете где взять эти Панасоники в Москве?

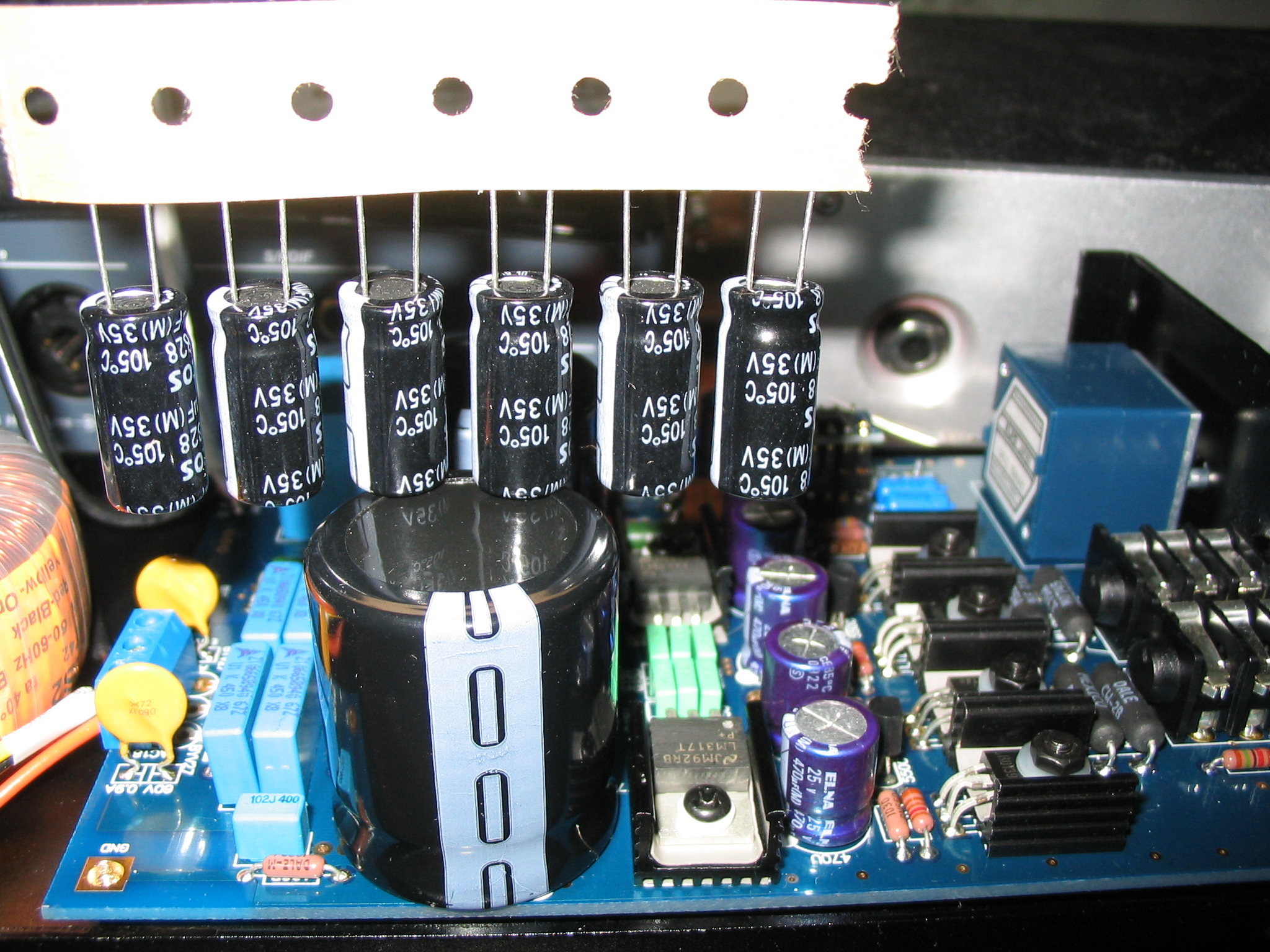

У меня есть Epcos 470uF 35V 105С. Что про них скажете?



Вот даташит http://lib.chipdip.ru/278/DOC000278565.pdf

[Prospero 5]

Не подскажете где взять эти Панасоники в Москве?

У меня есть Epcos 470uF 35V 105С. Что про них скажете?



Вот даташит http://lib.chipdip.ru/278/DOC000278565.pdf

FC FM Напряжение от 16В и выше, емкость 470-1000мкФ. Думаю вот это в самый раз, главное чтобы по диаметру встали(нужно 10мм)

Epcos просто нормальные емкости, лучше купить FM, они не дорогие (некоторые барыги их толкают в тридорого на звуковых сайтах, хотя это просто хорошие индустриальные емкости, которые неплохо показывают себя в аудио цепях, особенно в питании)

[ringer 16]

FC FM Напряжение от 16В и выше, емкость 470-1000мкФ. Думаю вот это в самый раз, главное чтобы по диаметру встали(нужно 10мм)

Epcos просто нормальные емкости, лучше купить FM, они не дорогие (некоторые барыги их толкают в тридорого на звуковых сайтах, хотя это просто хорошие индустриальные емкости, которые неплохо показывают себя в аудио цепях, особенно в питании)



А на 16 вольт не мало будет?

[Prospero 5]

почему должно быть мало? По схемотехнике там 15В должно быть - померьте мультиметром.

[ringer 16]

почему должно быть мало? По схемотехнике там 15В должно быть - померьте мультиметром.

Да, но ведь рекомендуется всегда с запасом, а тут получается впритык.

[Prospero 5]

Да не взорвется

Нормально будет, главное что не превышает...

[Bobby 5]

ringer

Если брать по тех. характеристикам, то эти Epcos примерно соответствуют Panasonic FC, в чем-то лучше (минимальное время наработки на отказ), в чем-то хуже (параметры утечки). Разница во младшую единицу измерений, т.е. несущественная, так что можно смело забить.

Не гламур, но компонент гарантированного качества. Работать будет.

[ringer 16]

ringer

Если брать по тех. характеристикам, то эти Epcos примерно соответствуют Panasonic FC, в чем-то лучше (минимальное время наработки на отказ), в чем-то хуже (параметры утечки). Разница во младшую единицу измерений, т.е. несущественная, так что можно смело забить.

Не гламур, но компонент гарантированного качества. Работать будет.



То есть вы считаете стоит заменить те которые были в комплекте на Epcos? То что будет работать это то понятно...

[Bobby 5]

То есть вы считаете стоит заменить те которые были в комплекте на Epcos? То что будет работать это то понятно...

Это зависит от того, чего хочется самому от этого усилителя:

Если звук устраивает, то можно ничего не трогать лет эдак 5, пока то, что уже стоит на плате, не начнет деградировать (если ещё начнет! ), т.е. просто наслаждаться музыкой, слушая её через этот аппарат.

Ну, а если гложет сомнение, и хочется, чтобы всё было по максимуму то ...

[Bobby 5]

На самом деле, лучше заменить радиаторы на более качественные, тем самым снизив температуру в целом.
