Итак, идеей проекта апгрейда была доработка платы SCLK (далее - просто "клок") до нескольких, СИНХРОННО работающих выходов, с тем, чтобы тактовать одновременно компоненты материнской платы, то есть CPU, RAM, Chipset, Lan, SATA.

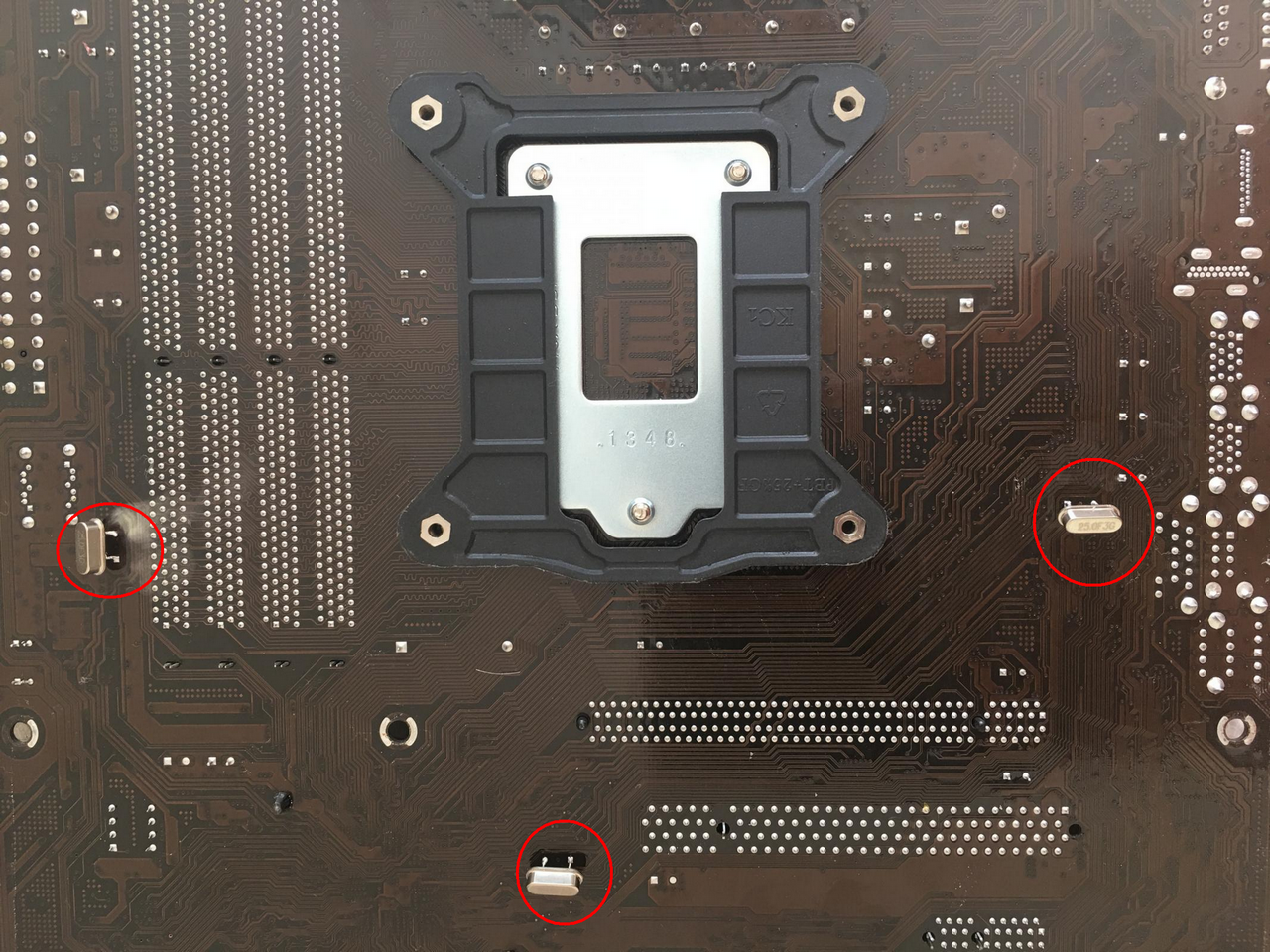

3)Те самые кварцы (разумеется, изначально они расположены с другой стороны материнской платы):



У Вас, как я понимаю, мастер клок стоит от SotM sCLK, а что делают стоковые кварцевые резонаторы с обратной стороны материнки... их, что оставили, получается?

@vvar10ck, приветствую!

Хочу искренне поблагодарить Вас за рекомендацию попробовать fatboympd. Однозначно, это лучшая ОС из тех, которыми я пользовался. На ядре, которое используете Вы, в моей скромной системе из подписи, звучит просто бесподобно. А приличный перечень настроек, позволили довести всё до совершенства. Больше ни чего не трогаю, а просто каждый вечер наслаждаюсь прекрасной музыкой.

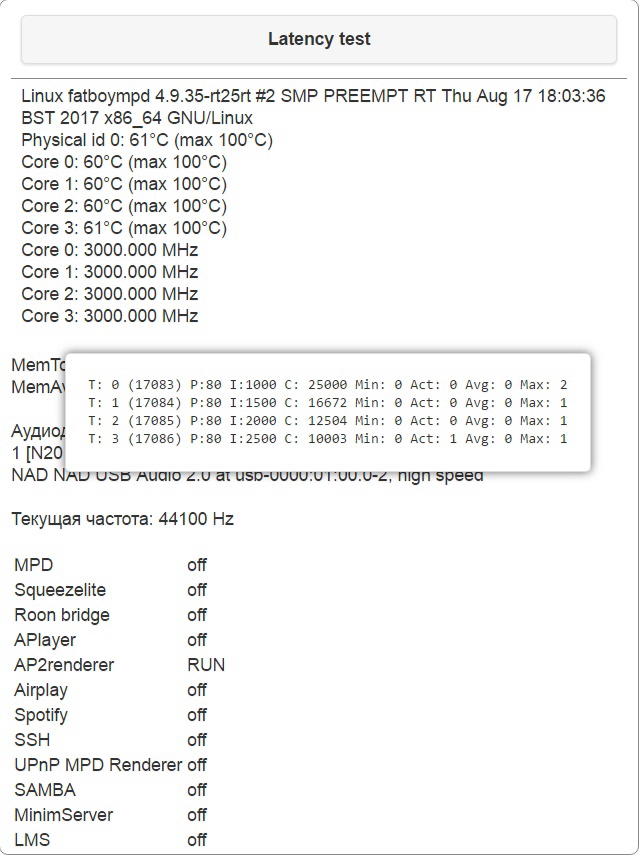

Ну и конечно, отстроив систему, не смог отказать себе в запуске Latency test. На "холодной" системе сразу после загрузки ОС получил такую картину:

Запустил рендерер Album Player-a, и при воспроизведении трека получил такую картину:

На третьем ядре у меня "сидит" рендерер и возможно он "портит" статистику. Но по Вашему совету я "забил" на эти тонкости и просто слушаю музыку.

Кстати, коллеги пишут, что данная ОС "не дружит" с DAC NAD M-51, но в моём случае, с актуальной прошивкой с сайта NAD всё работает замечательно. Единственное, что с первого раза DAC не подхватывается и приходится один раз выключить и повторно включить источник и дальше всё и звучит и работает замечательно.



P.S. Товарищ сообщил, что вышла новая версия fatboy20180313, которая с его слов, своим звучанием затмевает предыдущую по всем статьям. Надо будет попробовать.

Ещё раз, Огромное Вам Спасибо за рекомендацию.



С уважением,

Юрий

их, что оставили, получается?



Нет, они убраны! На том фото еще сток, до апгрейда. И там еще кое-что шунтировано как-то там. РАБОТОЙ Bason доволен, всё оч качественно и уж проверено полгода 24/7!



Хочу искренне поблагодарить Вас за рекомендацию попробовать fatboympd.



)) От души - не за что и Вам спасибо за благодарность, но это еще только начало Вашего исследования сборок (ну, середина!). Также весьма рекомендую обратить внимание на сборку Дмитрия BAMF на Аудиомаразме.

Изменено 16 марта, 20188 г пользователем vvar10ck

Скоро будет возможность уйти от юсб вывода. Рекламируется карта вывода с актуальными интерфейсами кокс, aes, i2s (LVDS)

Скоро будет возможность уйти от юсб вывода. Рекламируется карта вывода с актуальными интерфейсами кокс, aes, i2s (LVDS)

а PinkFaun уже больше 2 лет не эту возможность предлагал?

а PinkFaun уже больше 2 лет не эту возможность предлагал?

Приветствую всех!

Есть, кто пользовал карточки от PinkFaun? Есть личный опыт сравнения с другими топ-картами? Пока больше интересует вывод через USB.

Карты PinkFaun видел в продаже, но ни у себя, ни где-либо не тестировал. Полагаю, если б она Звучала, уже давно была бы в пользовании у матёрых Удифилов. Кроме того, слышал, что с ней проблемы под Линукс, а это фатал (для меня).

Скоро будет возможность уйти от юсб вывода. Рекламируется карта вывода с актуальными интерфейсами кокс, aes, i2s (LVDS)

Аналогичная отечественная карта от Александра Иванова уже больше года присутствует на рынке.

Её фото есть здесь на первой странице, пост # 6. Цена с обычными клоками 30т.р., с малошумяшими 40т.р., Если с БП то еще + 5к.

Но, на мой взгляд, USB сейчас это наиболее удачное решение. В соседней ветке Album Player-а много раз заходил вопрос на эту тему и автор популярно разъяснял все преимущества подобного вывода.

Также весьма рекомендую обратить внимание на сборку Дмитрия BAMF на Аудиомаразме.

Как я понял, сборка Дмитрия не подразумевает сетевое управление и не поддерживает Hi-Res.

Изменено 16 марта, 20188 г пользователем PolarLight

@PolarLight, вы с @vlad07 про одного и того же человека говорите, точнее его карту вывода)

Аналогичная отечественная карта от Александра Иванова уже больше года присутствует на рынке.

Юрий, приветствую!

Что-то с этой картой не все так просто, продают (пытаются продавать) два, как я понял, противоположных "товарища". Иванов на форуме DA пишет, что сотрудничает с Владимиром (Созерцатель, он же Versuc). Иванов ни где не пишет, что сотрудничает с Bason. Bason наоборот, пишет, что он вдохновил Иванова на создание и (или) модификацию этой карты. Я к чему все это (дай Б-г всем здоровья, Иванов сам разберется), я к тому, как ты пишешь "отечественная карта от Александра Иванова уже больше года присутствует на рынке" - где ее можно купить (взять послушать), кто и где продает? На сайте Иванова нет про нее ни слова.

На сайте Иванова нет про нее ни слова.

Дмитрий, приветствую!

Я уже несколько лет, время от времени общаюсь с Александром, обсуждая с ним свои вопросы. Последний раз заказывал у него блок питания, LINEAR POWER 2 для USB карты. Ранее мы обсуждали с ним описываемую выше карту цифрового вывода, когда она была еще в разработке.

Чуть позже появилось описание готового изделия:

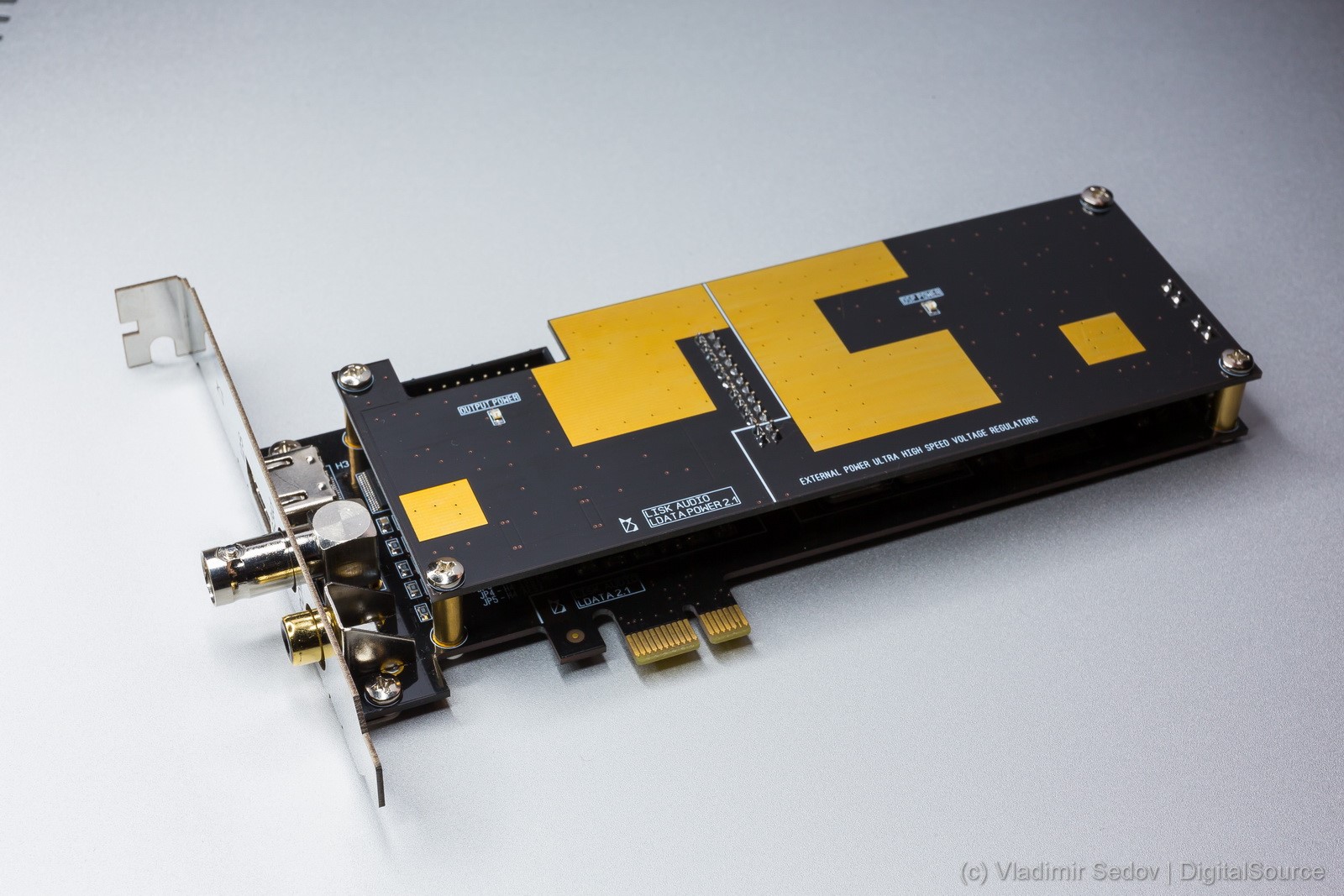

Плата цифрового аудио вывода

Lisk Audio LDATA 2.1



Представляем собственную разработку: плату вывода цифрового аудиосигнала LDATA 2.1.

В плате реализована концепция безальтернативных решений, использующихся для достижения максимального качества выходного сигнала, приверженности гармоничному звуку и грамотному исполнению технической части устройства.

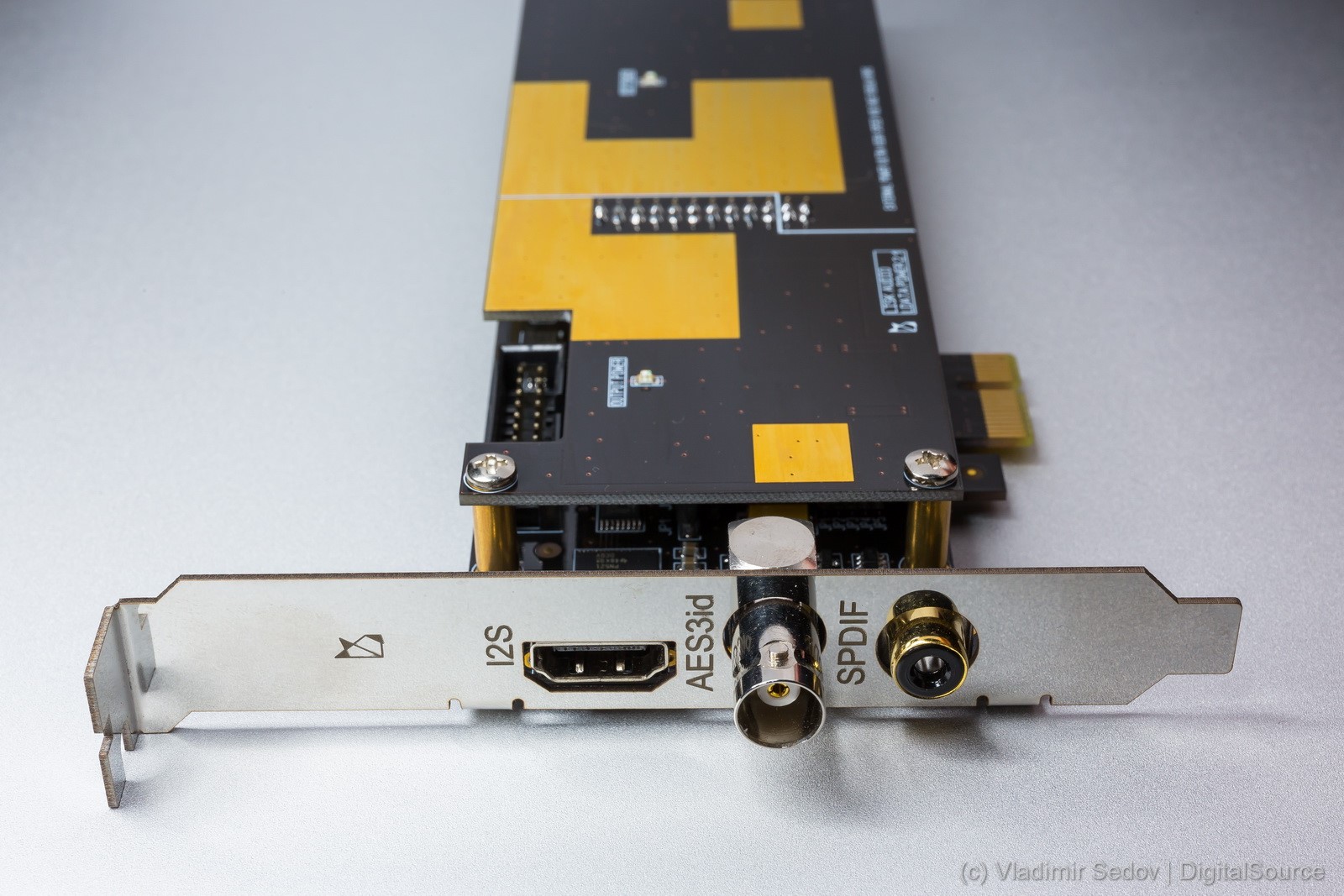

Имеется поддержка большинства существующих на сегодняшний момент форматов (разъемов) вывода цифрового звука:



SPDIF (RCA)

AES3, AES/EBU (XLR)

AES3id (BNC)

I2S LVDS (HDMI)

I2S CMOS (RJ-45)



Поддержка аудиоформатов:



PCM от 44,1кГц/24бит до 192кГц/24бит

DSD DoP 2,8МГц

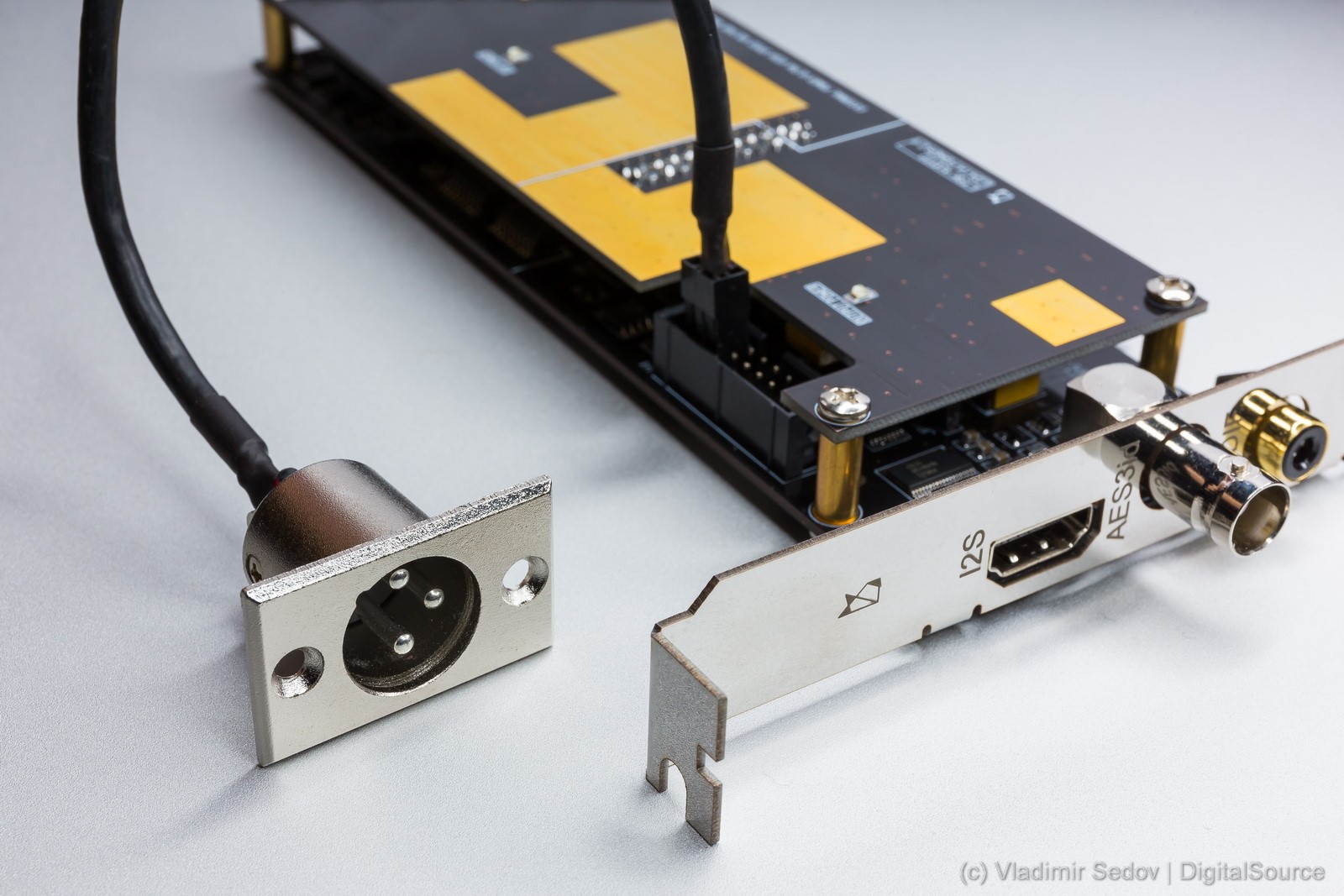

Дополнительные разъемы подключаются через переходник и могут быть расположены на корпусе устройства.

Применен широкий спектр технических решений, нацеленных на получения максимального качества продукта:

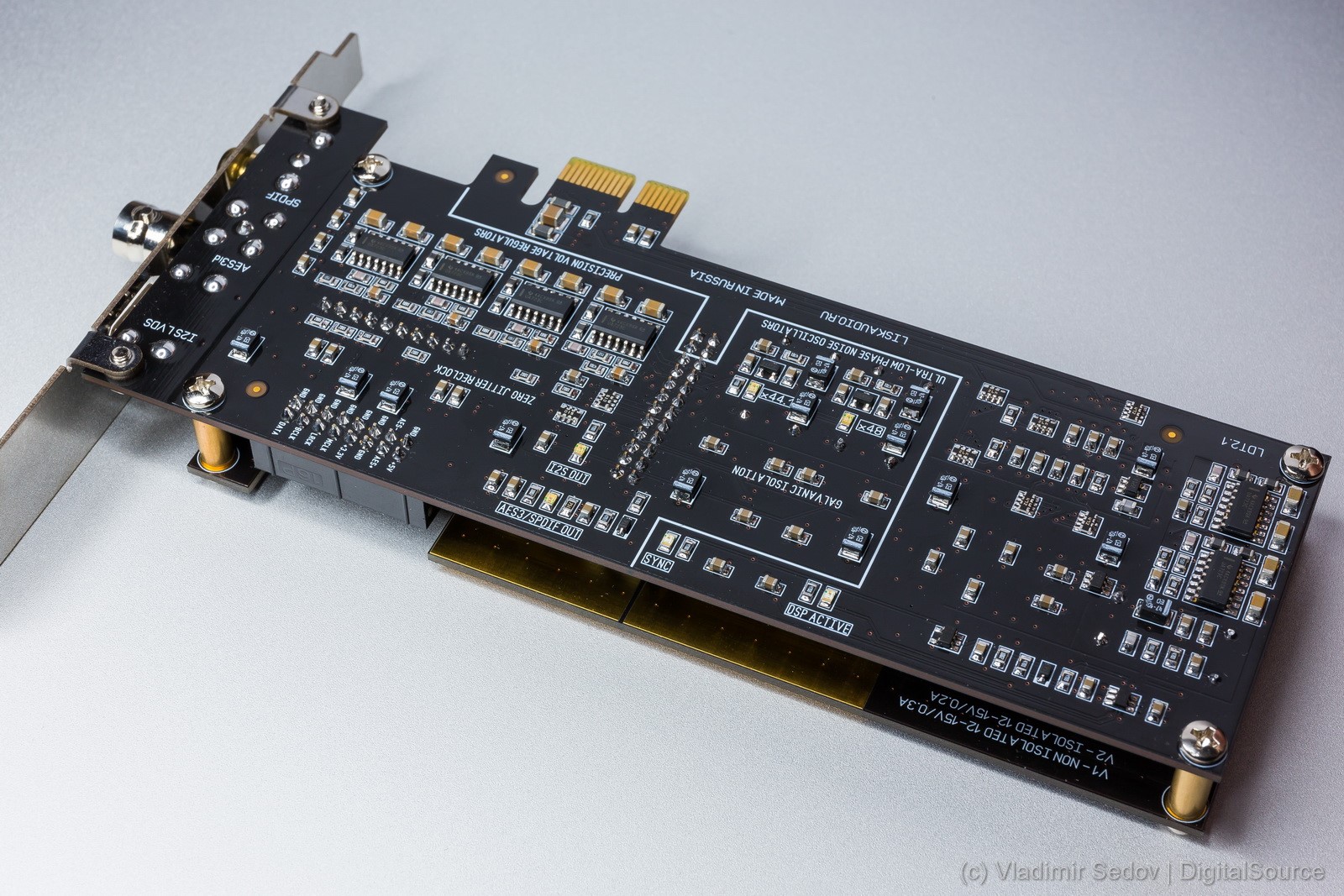

1. Двухуровневая стабилизация, с использованием высокоскоростных стабилизаторов в первой ступени и малошумящих во второй, каждый для своего узла схемы. Общее число стабилизаторов - 10 штук.

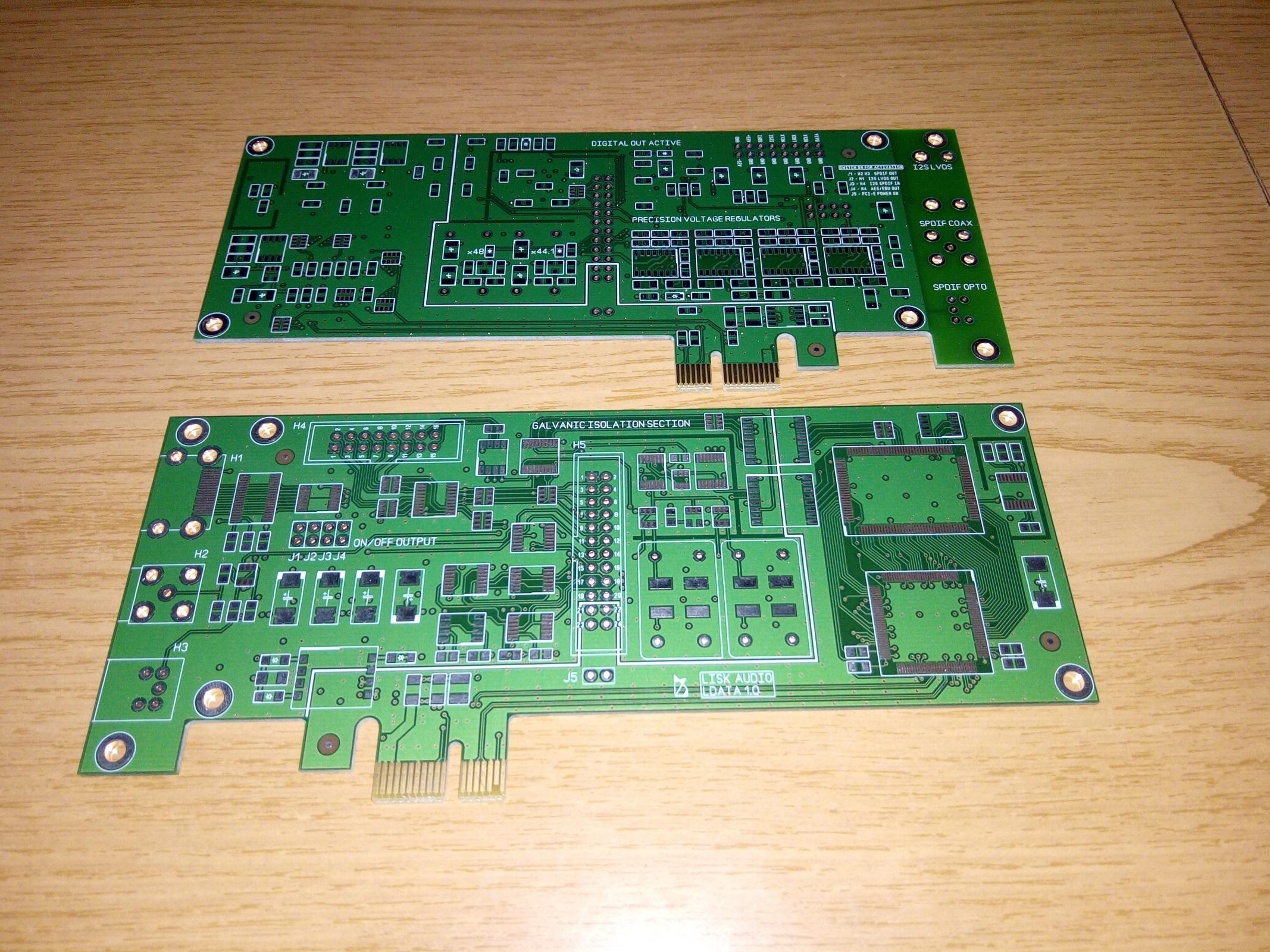

2. Проработана топология земляных шин и питающих линий, для минимальных наводок на узлы платы. Использована четырехслойная печатная плата.

3. Использованы качественные комплектующие и исключительно танталовые конденсаторы взамен электролитов. Тантал дает минимальную паразитную окраску звука и длительный срок службы карты.

4. Применена гальваническая развязка выходных разъемов от компьютера для исключения земляных петель и проникновения помех компьютера в аудиотракт, при использовании стандартных импульсных блоков питания.

5. Имеется возможность отключать неиспользуемые выходные разъемы, для обеспечения минимальных наводок и максимального качества звучания.

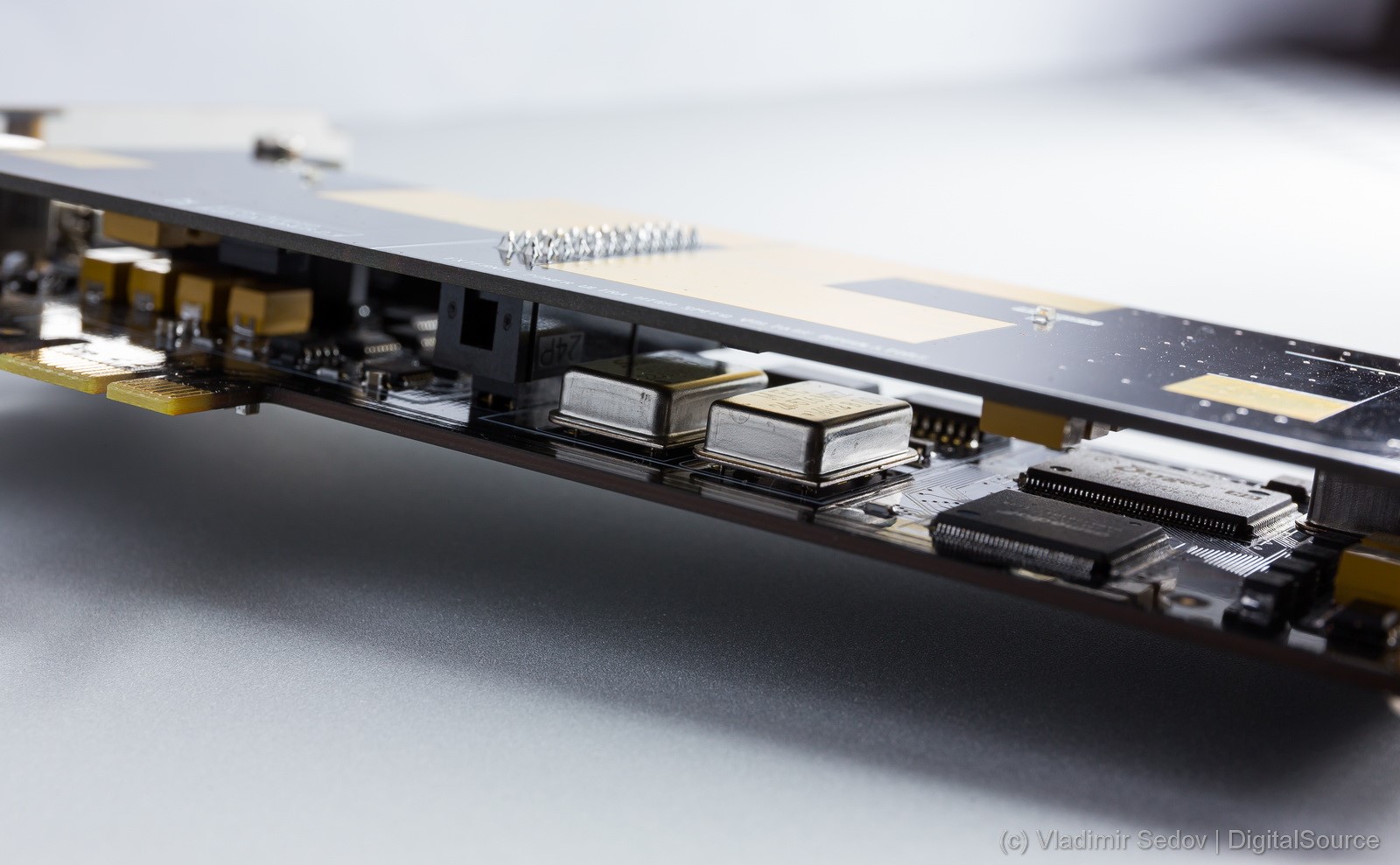

6. Использование задающих клоков и реклока на гальваноразвязаной стороне, что дает минимальный джиттер выходного сигнала.

7. Наличие управляемого компьютером, высококачественного блока питания, с возможностью установки в стандартный отсек CD-ROM.

8. Опциональная возможность синхронизировать карту от внешнего клока ЦАПа.

9. Опциональная возможность поддержки многоканального вывода DTS и Dolbu Digital по SPDIF и AES.

Все технические решения, перед внедрением в конечный продукт, прошли экспертную оценку и применены только при условии положительного влияния на звук устройства.



© Lisk Audio 2017



Из общения с Александром я знаю, что он сотрудничает с проектом Версус, разрабатывая по их заказам различные комплектующие. В т.ч. ЛБП и рассмотренную карту. Про его общение с Bason я слышу впервые. Во всяком случае, Александр об этом не упоминал.



На момент нашего последнего общения, у карты была уже вторая ревизия. На тот момент карта с обычными клоками стоила 30т.р., с малошумяшими 40т.р., Если с БП то еще + 5к. По вопросам приобретения считаю что надо обращаться напрямую к Александру, минуя всех посредников. Все его координаты есть на сайте audiomod.ru который он, к сожалению, давно не поддерживает. Поэтому по всем новинкам есть смысл обращаться лично.

сетевое управление и не поддерживает Hi-Res



всё работает, управляю удаленно с компа из-под винды. хай-рез бит перфект тоже есть, но я "дорос" до того, что это не нужно. Только redbook, только хардкор. Хотя "сидел" и на DSD и на супер-пупер SACD и на webdl hires, ИМХО всё это от лукавого, спустя пару лет понял (для себя лично).



Иванов сам разберется



Моё мнение, что разрабу по больше степени всё равно, поэтому и "вашим и нашим". Тем более, чем больше обсуждения, хайпа, конкуренции, тем лучше и разрабу и нам, юзерам конечным.

всё работает, управляю удаленно с компа из-под винды

Из под Windows это хорошо, это по нашему.

Хотя "сидел" и на DSD и на супер-пупер SACD и на webdl hires, ИМХО всё это от лукавого

В принципе я тоже к этому потихоньку прихожу. Всё равно мой NAD M-51 не поддерживает DSD и приходится применять программую конвертацию силами встроенных в Album Player механизмов. А что касается SACD дисков, то ни для кого не секрет, что многие из них имеют в своей основе тот же самый материал, что использовался и для CD или вообще полностью берётся с аналогичного, ранее выпущенного CD.

"Об што и рэчъ" (с)...

Сам сижу на Yggdrasil PCM по AES, пару раз конвертировал SACD в redbook, не парюсь, перерос. Redbook достаточно.

Кстати, коллеги, если кому интересно. Здесь и здесь подробно рассматривается плата цифрового аудио вывода LData: i2S(hdmi), S/PDIF(RCA, BNC), AES(XLR). По первой ссылке с участием разработчика, где он отвечает на вопросы интересующихся и действительно упоминает Басона.
