Clock-upgrade музыкального сервера на базе HDplex

Рекомендуемые сообщения

Доброе время всем! Хотелось бы поделиться с нашим уважаемым сообществом энтузиастов звука очень интересным решением по усовершенствованию Music Server PC до так-называемого clock-edition варианта (Versus всемогущий с нами! )), возможного осуществить на базе практически любой платформы Intel x64, если, как говориться, "повезет с материнкой".



Предварительно, несколько слов о самой системе. Последовательно углубляясь в наше любимое хобби, более чем за год, мне довелось "подрасти" от обычного домашнего компа Win10x64 до платы вывода USB Sotm PCI-E + SCLK-2224 от корейских ребят на независимом линейном питании. Далее, был скачкообразный переход на полностью линейно-питаемое решение, всё с той же связкой SotM+clock в качестве платы вывода, где отдельно питалась сама плата USB, отдельно питалась плата SCLK, отдельно линейно питалась материнская плата в замечательном корпусе компании HDPlex и от их же 400W универсального линейного ATX БП. Естественно, система безвентиляторная, БП и сам музыкальный сервер организованы с пассивным охлаждением. На тот момент был осуществлен переход на Windows Server 2016, тщательно "твикнутом" BIOS, и самой ОС с помощью стороннего ПО "Audiophile Optimizer". Разница в звуке по-сравнению с Win10x64, у серверной ОС, даже из коробки, была очень и очень заметна - однозначно, сервер звучит лучше и через ASIO, и через kernel-mode. WASAPI тоже хорошо - но это уже вкусовщина, как и использование мной столь не любимого многими Foobar в качестве плеера.



Подробнее о сборке самой системы можно почитать здесь:



https://www.computer...d-400w-atx-psu/



Итак, идеей проекта апгрейда была доработка платы SCLK (далее - просто "клок") до нескольких, СИНХРОННО работающих выходов, с тем, чтобы тактовать одновременно компоненты материнской платы, то есть CPU, RAM, Chipset, Lan, SATA. Если на Вашей материнской плате установлены одинаковые кварцы (как на используемой мной ASRock B75 Pro3-M/PL), то такое решение технически возможно и на выхлопе мы получаем синхронизацию импульсов, управляющих не только USB-контроллером, но ключевыми компонентами всей системы, что ведет к драматическому уменьшению latency и jitter'a, и , как следствию, дает серьезный прирост в качестве звука!



Итак, всё получилось, система работает, за что огромное спасибо Мастеру, потратившего уйму бессонных ночей на решение данной задачи и прибавка в качестве звучания системы вышла на совершенно иной уровень!



Немного фото:

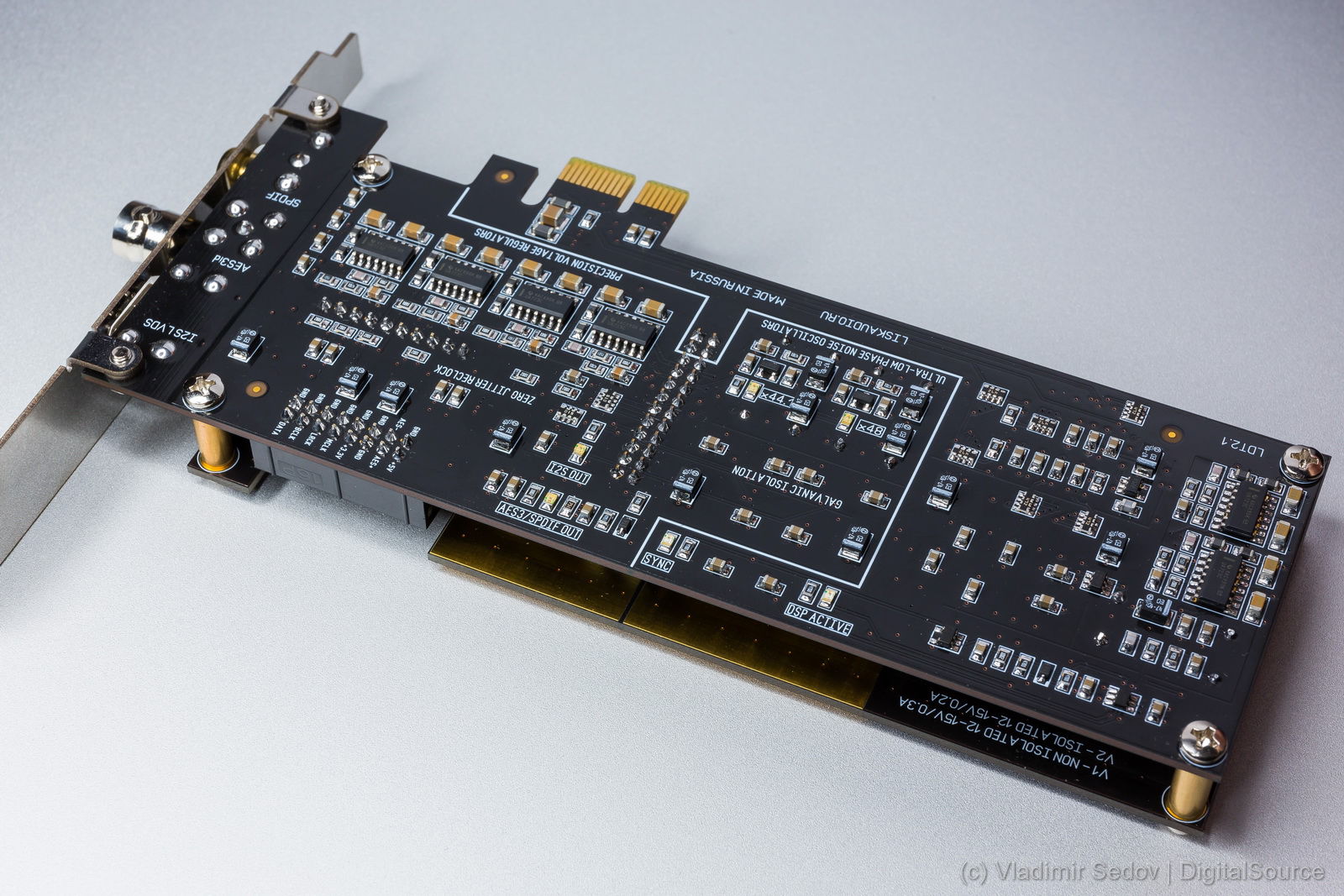

1) Справа внизу плата клока, скурпулезно грейженная талантливым энтузиастом.

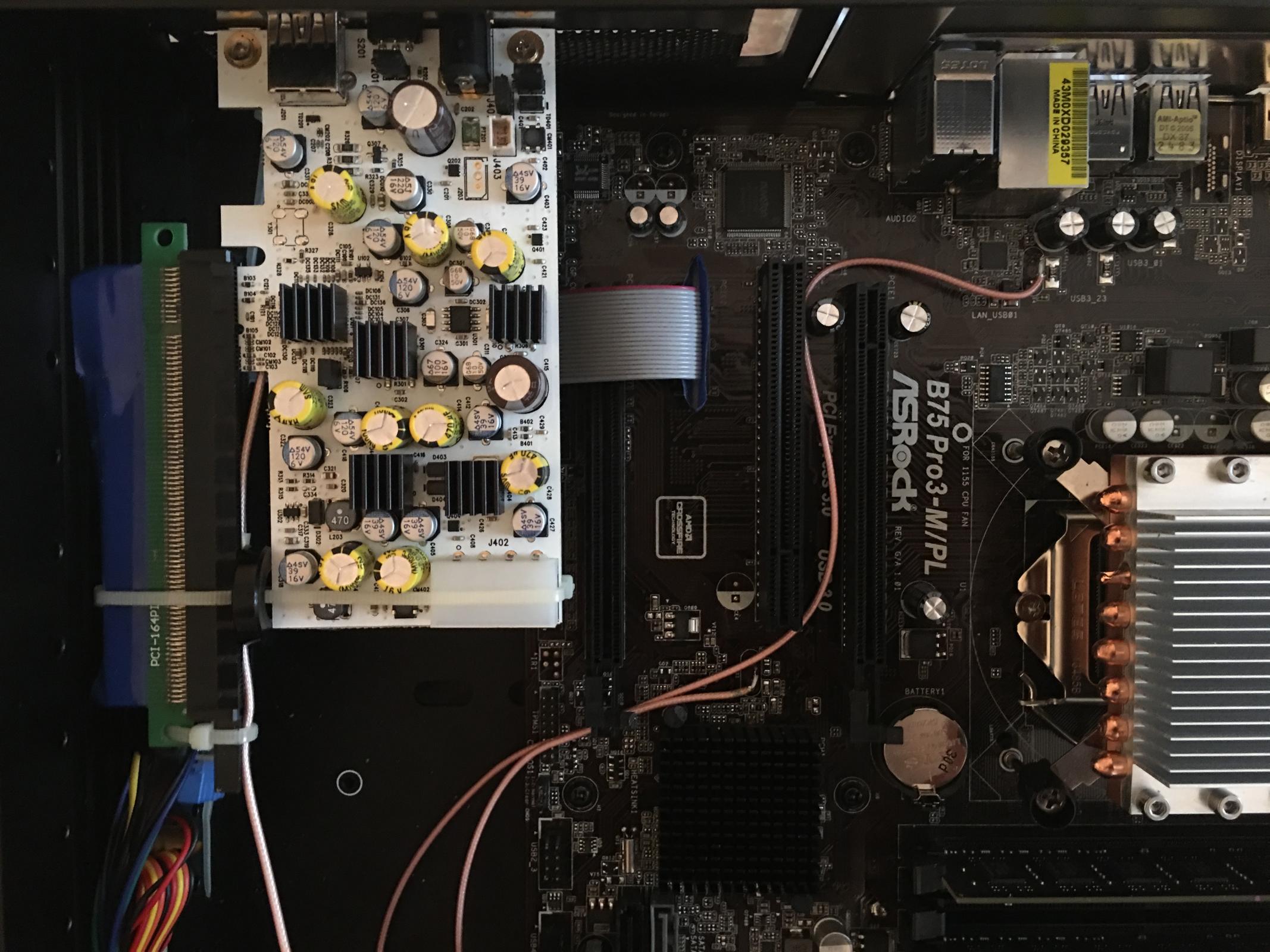

2) Золотистые RF-кабели ведут в точки расположения кварцев.

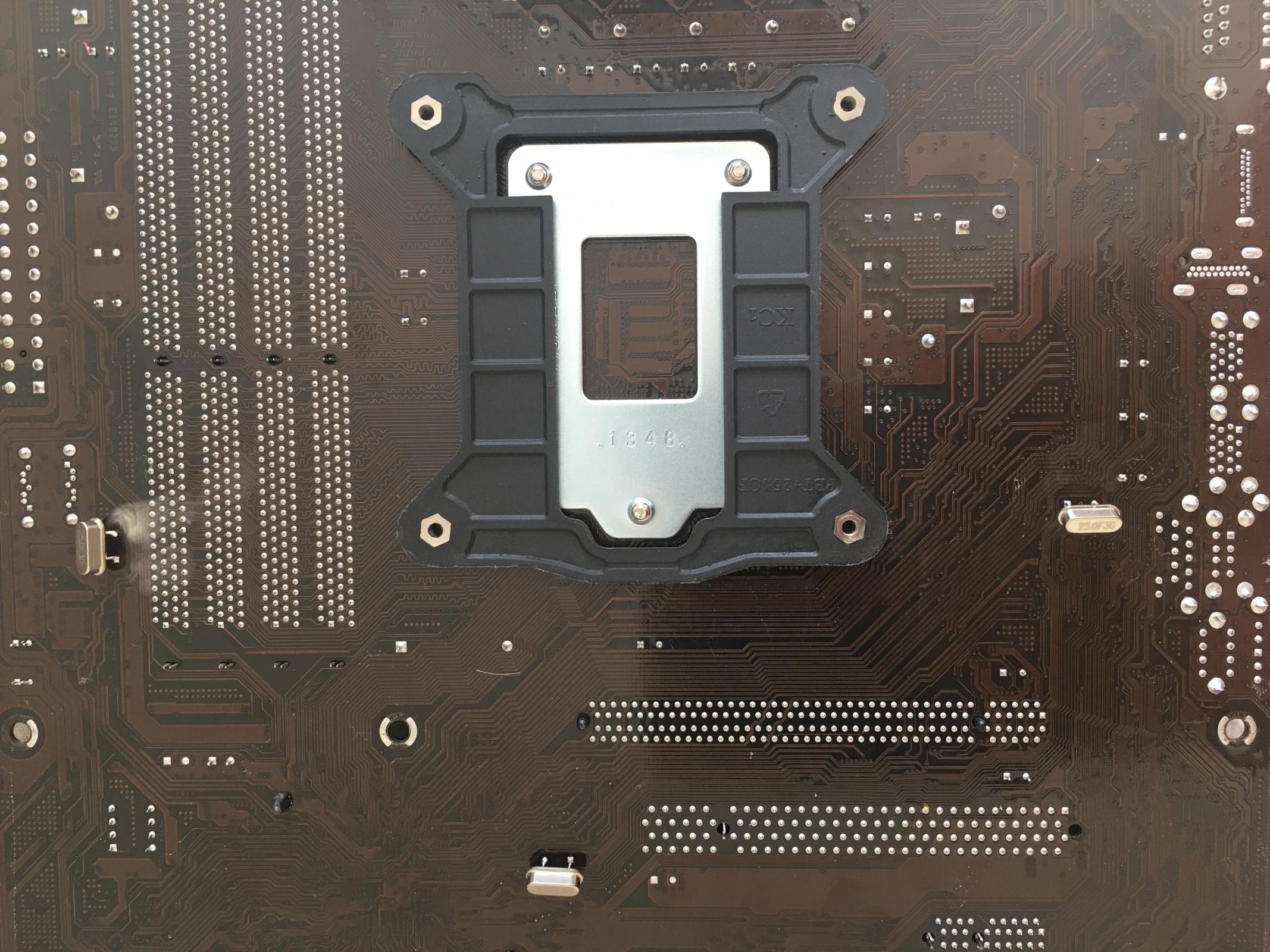

3)Те самые кварцы (разумеется, изначально они расположены с другой стороны материнской платы):




Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Сама система:



1) HDPlex H5 2nd Gen + 400W linear PSU, ASRock B75 Pro3-M/PL MB, Inter Core i3-3220@3.3Ghz, 2x4 RAM, 120Gb Kingston UV300 SSD, SotM PCI-E USB controller plus SotM sCLK

2) Audiobyte Hydra Z+ iPurifier2 audio converter plus USB Purifier-2 dongle

3)Schiit Audio Yggdrasil DAC

4)Fluxlab Acoustics KGBH SE electrostatic amplifier

5)Perun electrostatic headphnes (2017 year 4th generation 'ash' version)

Cables are: Synergistic Active USB SE with grey 'bullet'. Y.P.Labs Master Gold Edition cryo XLR interconnects Y.P.Labs INWARDNESS Gold Edition power cords Fluxlab Acoustics 1800W/220V+500W/115V power system

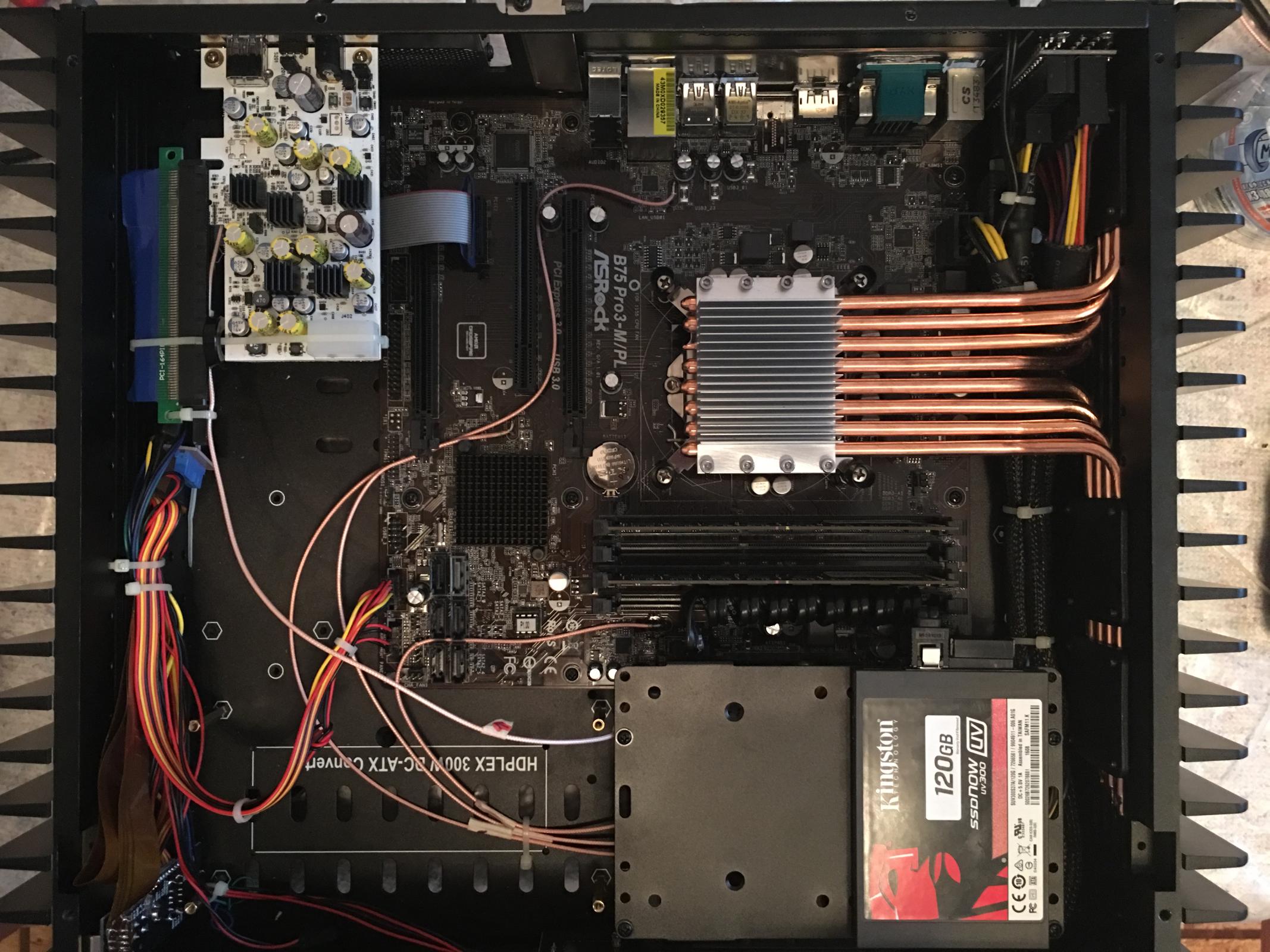

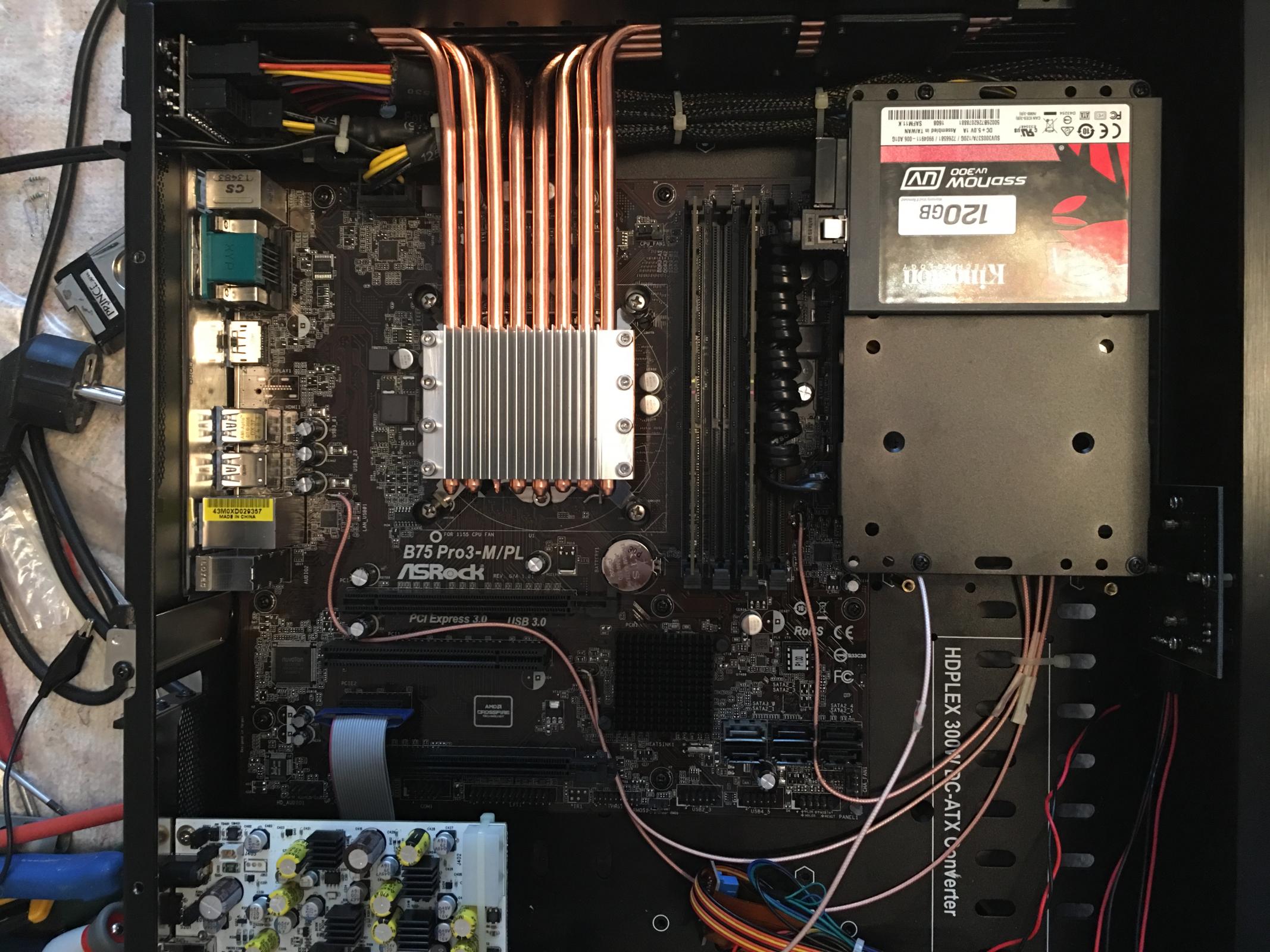

Подробные фото "начинки" системного блока:











RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

что ведет к драматическому уменьшению latency и jitter'a, и , как следствию, дает серьезный прирост в качестве звука!

а как это проверить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@sneeze, прога есть специальная для измерения..





Изменено пользователем bruno093

✭ Handcrafted by Lukich/Abbas ✭



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

какие результаты до и после апгрейда?

это сложный вопрос, на пальцах его не объяснить..

одно можно сказать, что специализированный цифровой транспорт - даёт действительно ощутимый прирост над обычным компом..

- софт

- тактовый генератор

- мат. плата

- камень

- клок

и куча многочисленных нюансов (всё это отображается на звуке)

_________________________________________________________________

смеялись над Версус, а проект развивается более чем!



Изменено пользователем bruno093

✭ Handcrafted by Lukich/Abbas ✭



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Позволю себе процитировать своё же сообщение с иного форума:



"Взял у кума ноут Intel i7, запустил ОС с флешки.

(Выкинул жесткие диски (шоб не шуршали))

Что могу сказать супротив мегалинейного гипер-клокнутого источника...

Пропасти в качестве звука нет )))

Динамика такая же почти.

"Но дъявол кроется в деталях!" (с) (из ветки Audiobyte Hydra Z, слушал через нее, линейно-накормленную Плексом)

Детальность в принципе, хорошая, послезвучия, все дела.

Но вокал тютю - более тембрально беден, как будто вырезали часть тонких ньюансов, хрипотцу, звуки губ, грудинку

Духовые тоже тютю

Тут слышны вроде и губы на саксе, и эмоции, но нерв не тот. Как под вуалью всё и изюминка натуральности поблекла.

Всё вроде ровно и чётко, но НЕ цепляет.

Таким образом, в принципе, начать с ОС+обычный ноут можно и вариант збс! Но в сочности, натуральности, аналоговости ему до линейного клокнутого компа увы, дистанция есть и она слышна невооруженным глазом ухом ))))

Таки дела ))"

Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если можно, подробнее:

1) почему именно эта материнская

2) не xeon

3) server 2016- понятно, какой-то еще софт опробован(как на примере ОС, так и вывода, т.е. плееры)

4) замеры температуры под нагрузкой имеются (сильно волнуют заявленные возможности в tdp процев у плексов)

5) мастер-клок для использования планируется(если да, то какой)

?


Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Над Версусом никто не смеялся. Я - точно нет.

Материнка эта просто попалась. Сначала собрал сервак в обычном корпусе, с импульсником.

USB, clock, Hydra Z питались отдельно.



Фото:



1) ЦАП Schiit Audio Yggy , сверху Плексовский БП для наглядности, рядом ТРИ БП в двух корпусах для питания вышеуказанных компонентов. Выкинул их. Всё заменил Плексовским.

2) У Плексовского куча независимых линий с очень достойными параметрами. БП - бомба! Полностью закрывает всё потребности в питании. Но греется ))) нормально так, до 70 )))) Пофиг на это!

3) Сера горела и подключил сперва и сравнил в "старом" корпусе - с линейным питанием "материнки" и с импульсным. Скажу честно - если у вас линейно питается USB-плата/клок/конвертер, но АТХ практически не влияет, хотя на тот момент кулер на проце "гадил" типа. Да, чище, да, микроньюансы, микродинамика, всё выше. Но не более того. Меня лично привлекла, повторюсь, полностью закрывающее потребности в питании решение, качественно изготовленое и достойно выглядящее. Хотя кнопа на морде Плекса вызывает вопросы, по конструкции, зато можно гравировку любую индивидуальную на нее заказать. Хоть свой ник, хоть векторный логотип.




Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@vvar10ck, RAM-диск пробовали использовать?


Система: Мощный ПК -> (via Wi-Fi) -> NAA -> ЦАП DSC2 -> Beta22 -> Phonon SMB-02 (персональный MOD) или Sennheizer HD800 (персональный MOD)

Продаю:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пофиг на Ксеон. У меня валялся Core i3 хоть убей не помню даже наименование (наверху конфиг, точно!). Его достаточно более чем.

По ОС. Что могу сказать. Викиньте винду. НАВСЕГДА! В настоящий момент DietMPD + MPDPlayer. Кто-то под "Тини" предпочитает WTFPlayer, кто-то Aplayer. Под виндой я слушал все эти JRiver'ы, хренайверы - ЧУШЬ ВСЕ ЭТО. Ставьте Линукс.

По температуре. Отключены все функции энергосбережения, гипертридинг, еще некоторые настройки изменены. Вот инфо системы Тини. Выше указанной температуры не поднимается. Было б 90 - напрягало бы. А так:



Linux DietPi 4.9.35-rt25rt #2 SMP PREEMPT RT Thu Aug 17 18:03:36 BST 2017 x86_64 GNU/Linux

Core 1: °C (max °C)

Physical id 0: 58°C (max 105°C)

Core 0: 54°C (max 105°C)

Core 0: 3292.410 MHz

Core 1: 3292.410 MHz



По Мастер-клоку и прочей шляпе. Ничего не могу пока сказать. Пока наелся выше крыши, и продолжаю кайфовать от Линукс+клокнутый комп. Прет даже от инет-радио )).



По RАМ диску - я не запариваюсь настолько. У Тини очень много тонких настроек, которые реально весьма влияют на звук. Слава Перуну, есть товарищи, которые всё это скурпулезно отслушали (но правда на СВОИХ системах, так что простора для экскрементов кирпичами экспериментов творческих там полно ))) Есть настройки под 2-х, 4-х ядерники. Это всё на форумах по Тини.

Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@vvar10ck, да уж куда ещё больше париться. :). Ну не хотите, так и не надо...


Система: Мощный ПК -> (via Wi-Fi) -> NAA -> ЦАП DSC2 -> Beta22 -> Phonon SMB-02 (персональный MOD) или Sennheizer HD800 (персональный MOD)

Продаю:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Letuchkin, ))) Идея апгреда данного не нова (ветка Версус на сундуке). Оно того стОит. Зрел более полугода. Не в последнюю очередь и финансово.



За РАМ диск, честно, я даже не знаю как всё это под Тини замутить. Можно тянуть по сети с виндовых шар (что я и делаю), можно с SSD на котором остался Win2016 Server настроенный, я сравнивал в лоб, там земля и небо с Линуксом.

Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@vvar10ck, про RAM-диск спросил, потому что он всегда давал преимущества в сравнении с лубым носителем на моей системе. Как его организовать под линукс не подскажу, но уверен, что это осуществимо.



А вообще у каждого свой путь в нашем увлечении. Есть концепции намного менее затратные, но не менее результативные.


Система: Мощный ПК -> (via Wi-Fi) -> NAA -> ЦАП DSC2 -> Beta22 -> Phonon SMB-02 (персональный MOD) или Sennheizer HD800 (персональный MOD)

Продаю:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Пошарил.Судя по сообщениям Тини во время загрузки, там как раз из РАМ-диска все и запускается.


RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

По поводу концепции, я ориентировался на Версус. Собрал сам. На чем хотел, в корпусе, который понравился. Вышло дешевле, даже с учетом клок-эдишн.Спасибо всем за интерес!



Отправлено с моего MIX через Tapatalk






RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Urez,

По последней информации, на новой плате клока sCLK-EX , имеющей как раз вход для Мастер-клока, можно организовать тактование ЛЮБОЙ материнки имеющей на борту кварцы даже разных на одной "матери" частот 25,27,49 (и иные?) Mhz, через специальные платки согласования. Но там уже иной ценовой диапазон всего веселья ;)


Изменено пользователем vvar10ck

RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

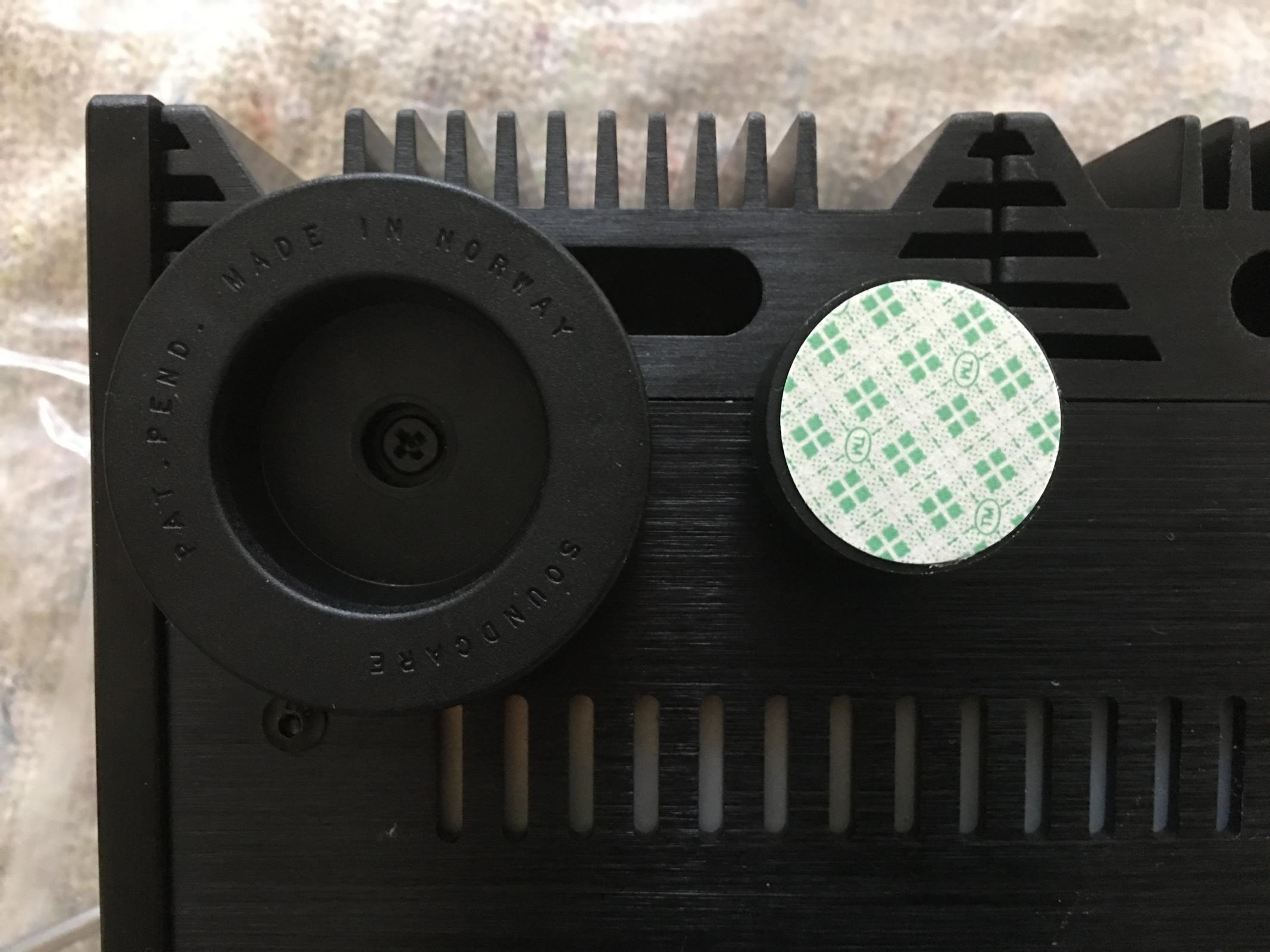

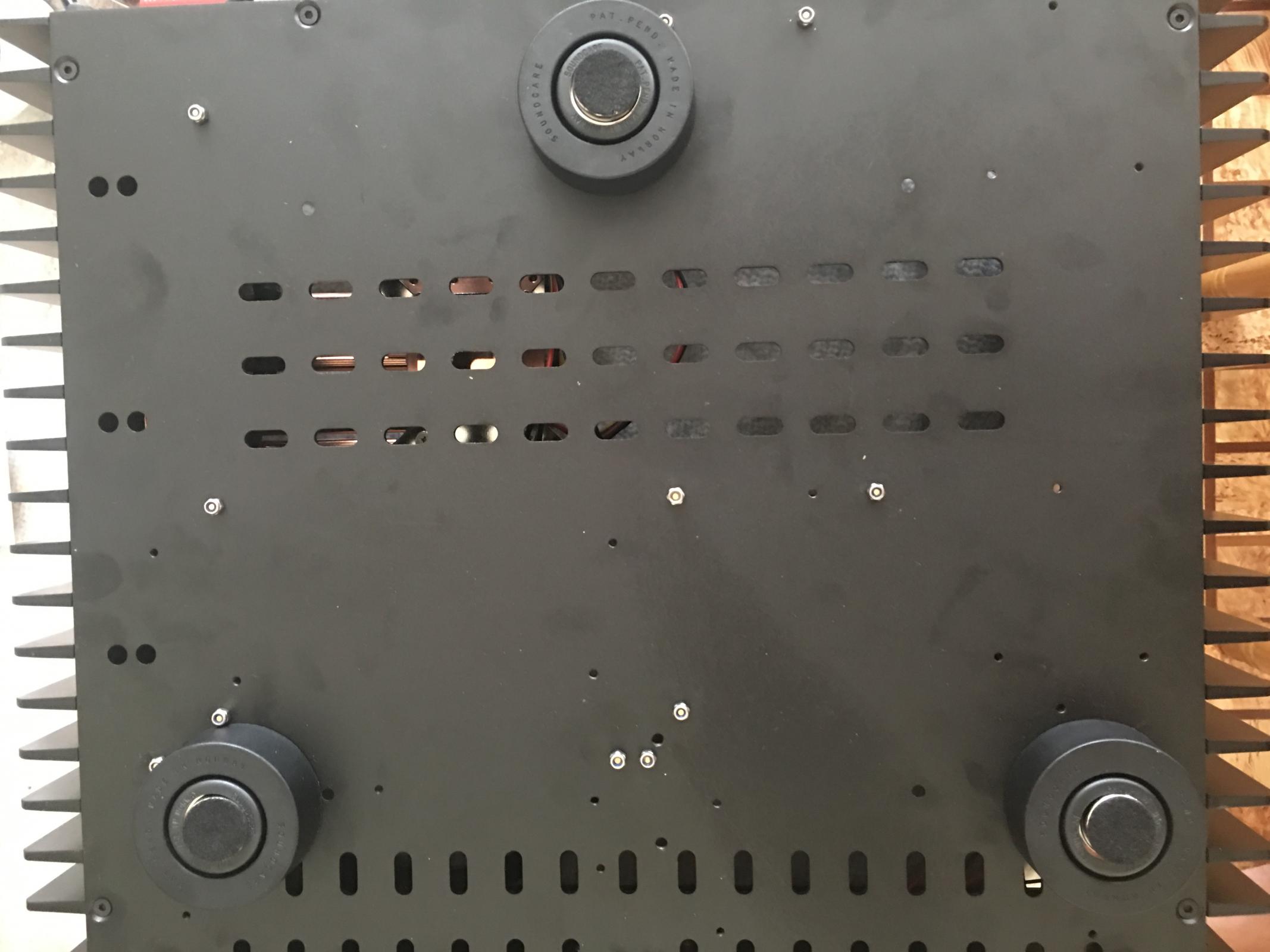

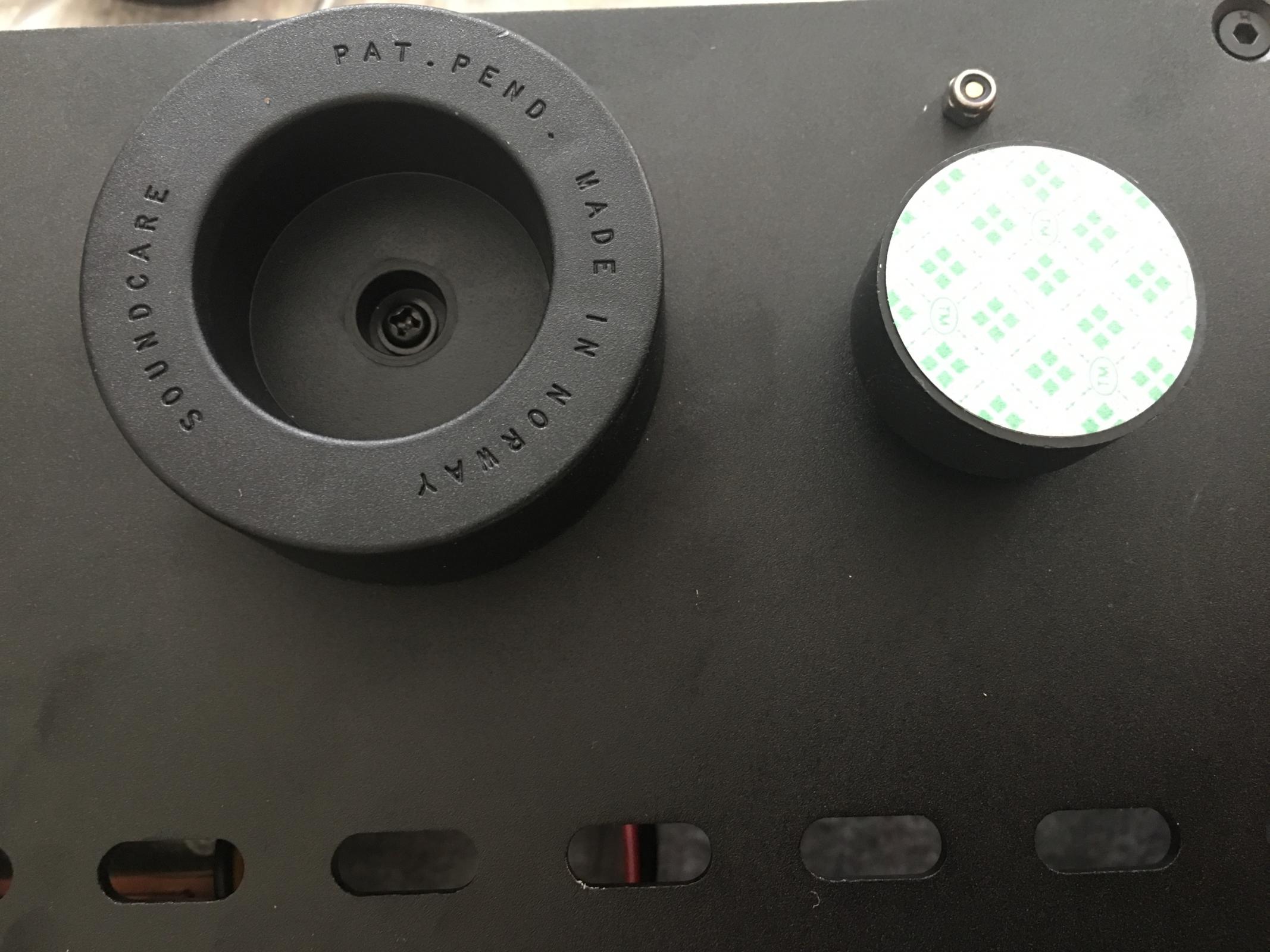

До кучи, были установлены чудо-ножки на БП и сам корпус, вот немного фото самой установки:



Для БП дало безусловное уменьшение гудения транса R-core. Дура весит кг 7.












RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну и сам корпус:








RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

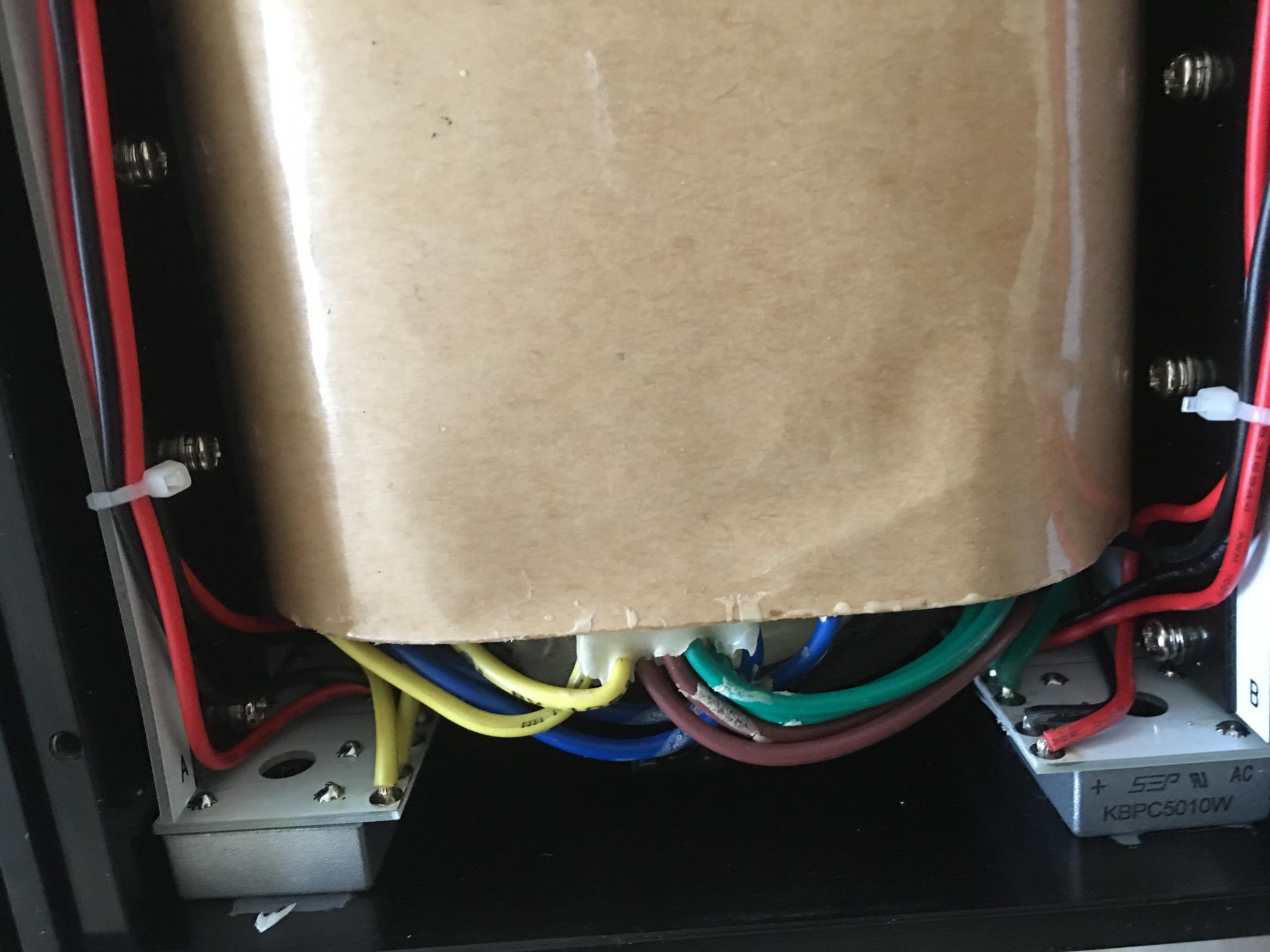

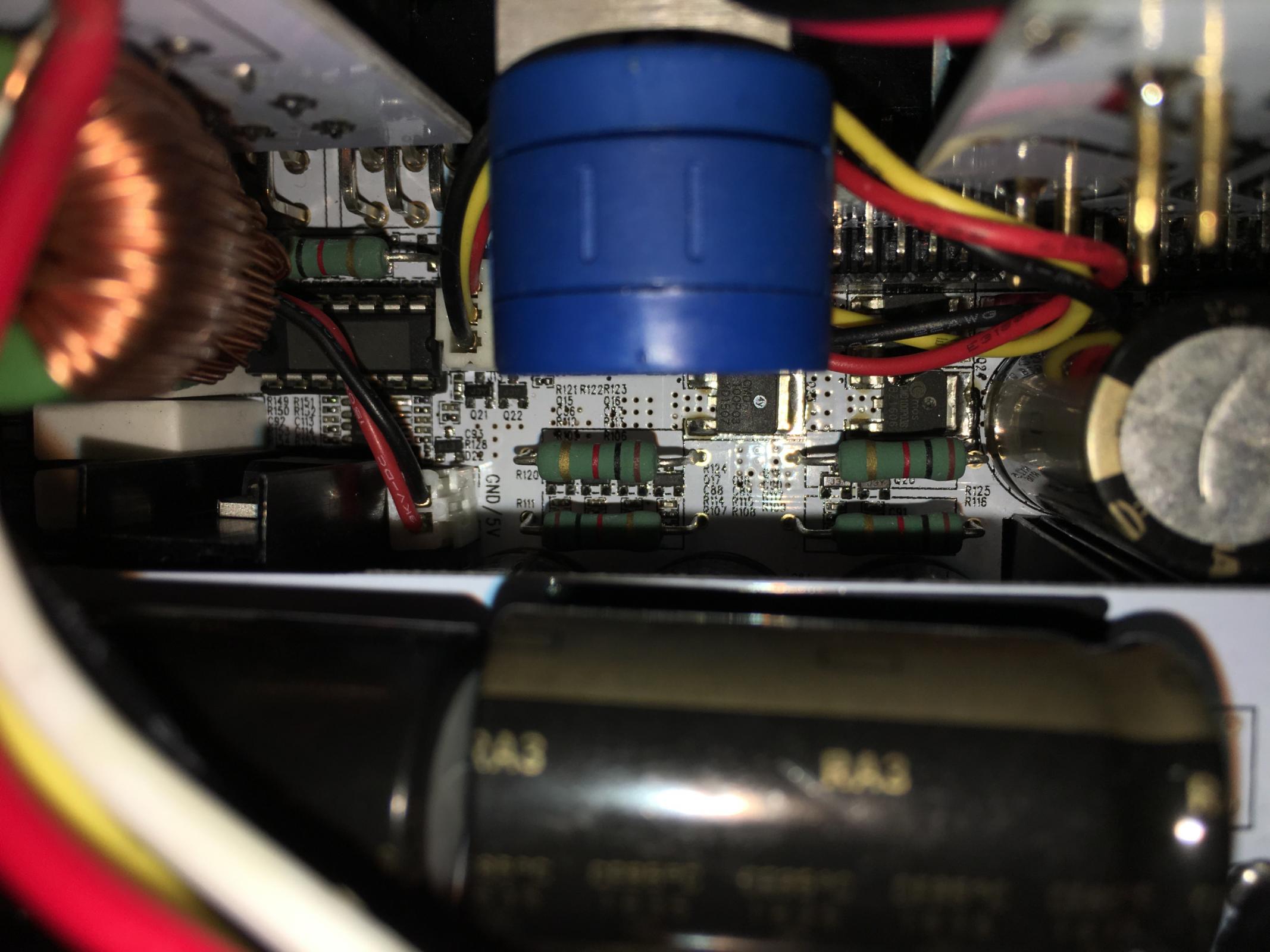

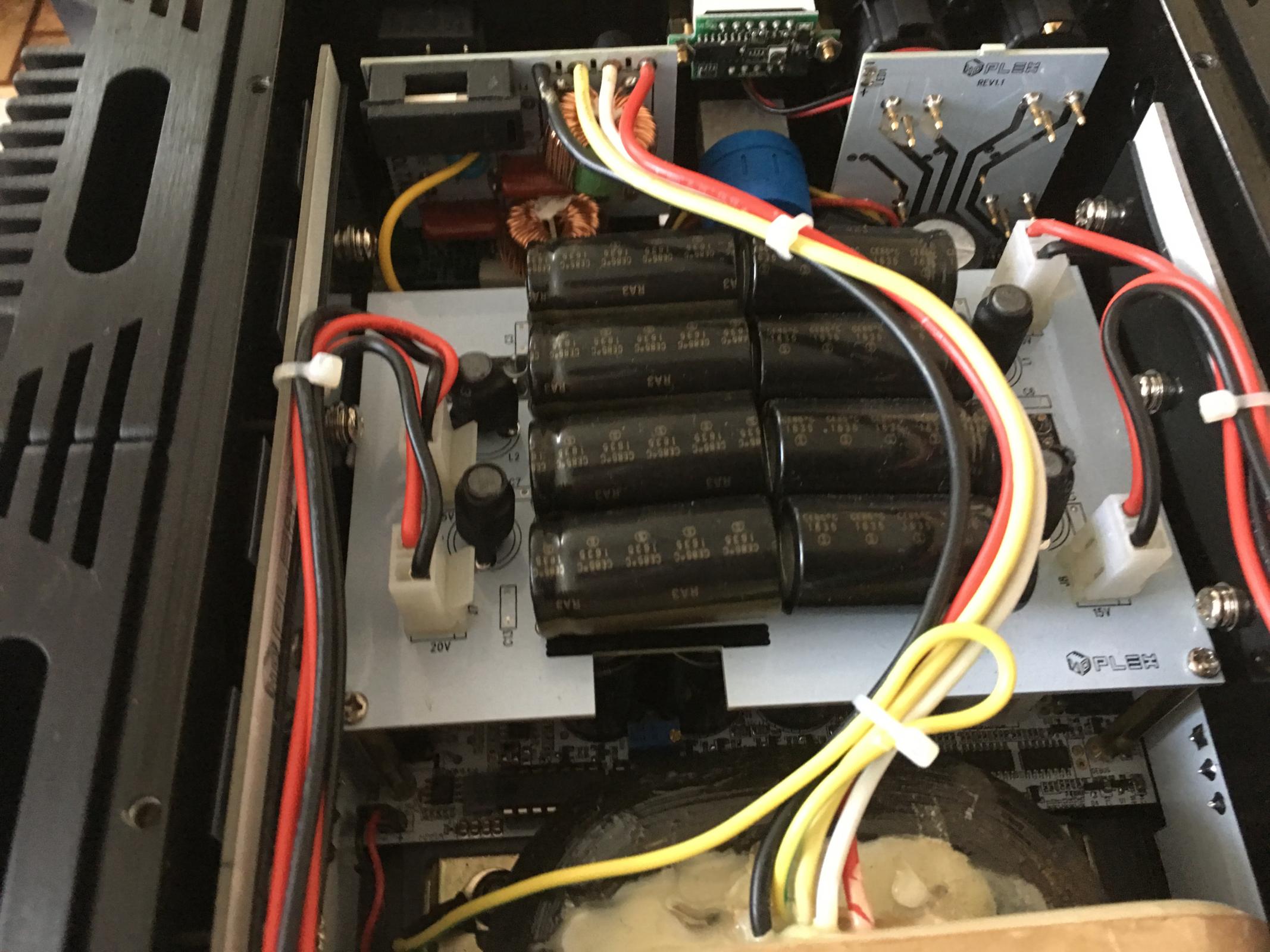

Фото внутренностей БП. Кстати, HDPlex мотивирует кастомеров 30USD на PP за обзор их изделия, весьма приятный дисконт (не на правах рекламы само собой - никаких коммерческих либо иных отношений с Плексами у меня нет!)










RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Urez,

По последней информации, на новой плате клока sCLK-EX , имеющей как раз вход для Мастер-клока, можно организовать тактование ЛЮБОЙ материнки имеющей на борту кварцы даже разных на одной "матери" частот 25,27,49 (и иные?) Mhz, через специальные платки согласования. Но там уже иной ценовой диапазон всего веселья ;)

я знаю, проблема в том что там не платки согласования частот, а вольтажа, т.е. это просто набор "надстроек-кроваток" с разными номиналами резисторов. Требуемая сетка частот прописывается корейцами по запросу и нужно ЗАРАНЕЕ знать все параметры(мп, карта вывода и пр) перед ее заказом. Поэтому я и спросил первым вопросом почему именно эта материнская плата...но судя по ответу уже понял что вы не углублялись в подробности. "По месту" сетку частот не вшить программатором, на плате стоит защита, даже при удачном исходе ее обхода, от последующих глюков никто не застрахован, а такие манипуляции- 100% потеря гарантии.

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Однако! Этого я не знал и ,да, я не углублялся, так как ЕХ не планирую, по крайней мере в этом году )))


RIG: Источник звука на Линукс (Debian 7.11 ручками по рецепту BAMF, jack+clementine), с платой SotM, clock Sotm, конвертер Hydra Z, всё на линейном питании, ЦАП Yggdrasil 2018 по AES, усилитель Fluxlab KGBH SE (с трансформаторным РГ) по XLR, УС от "питальника" Flux с многократным запасом по мощности, лампы сейчас Electro Harminics NOS EL34 EH-версия.

Электростатические наушники Перун обоих видов (сетки + фрезерованная версия).

ОРТОдинамические наушники: Audiozenith PMx2.

Портатив: Pono Player по-балансу на кабеле Hybrid х3 от HAC, Oppo PM-3 с модификацией под кабель для PM-1/2/AZ PMx2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@vvar10ck, Приветствую!

это Рустам с Тини форума.

Не знаю правда как вас зовут. На фото трансформатора блока питания вроде все залито термоклеем, похоже на термоклей. Если отодрать весь термоклей с трансформатора и его проводов, то будет нааамного лучше звуку. Осторожно не повредите трансформатор!!!

ИМХО, это не теория, делюсь своим чисто практическим опытом. Это будет слышно гарантировано.



с уважением,

рустам

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@rustam0906, в чем сакральный смысл удаления компаунда, демпфирующего вибрации r-core?


Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@rustam0906, в чем сакральный смысл удаления компаунда, демпфирующего вибрации r-core?



вы сначала попробуйте, зачем теоретизировать. сакральный смысл в разнице звучания с компаундом и без. если бы не было не писал бы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Присоединяйтесь к обсуждению

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Загрузка...

  • Похожий контент

    • От Tsukune
      Продам отличный ЦАП на чипе АК4390. Установлен апгрейд в виде платы часов (клока) sCLK-2224. На сайте производителя эта опция обходится в дополнительные $500. По сути это 2в1, ЦАП плюс конвертер sotm с клоком в одном корпусе. Отлично подойдет любителям слушать музыку с компьютера, нет необходимости во внешнем конвертере. Один из немногих ЦАП, где usb сделан не на сдачу, а как полноценный высококачественный вход.
      Характер звука нейтральный, но не скучный, звучание не утомляющее. В тракте звучит прозрачно, очень хорошо слышно разницу между усилителями и источниками. Жанрово универсален.
      На верхней крышке есть две коцки (на фото), в техническом плане состояние отличное.

      Есть тема с отзывами:

    • От vlad_b
      Часто в этой звучат вопросы "какой усилитель выбрать под наушники NNN. У меня вопрос обратный. Прикупил какое-то время такой симпатичный комбайнчик от SOtM - sHP100.
      Использую его в основном в роли преда для подцепленной к компьютеру активной акустики (не "компьютерного" класса). Оказалось, там довольно приличный усилитель для наушников. Но те, что у меня сейчас - совсем простенькие, явно этот усилитель потянет что-то получше. А вопрос вот какой у меня: что посмотреть, какой класс наушников, в каком ценовом диапазоне? Вроде наушниковый топ брать смысла нет, зудом частой смены устройств не страдаю, так что цапчик у меня надолго. Не хочу попадать в замкнутый круг покупок. Хочу именно сбалансированную связку. На большой системе наушники практически никогда не использую, задела на вырост не надо.
      Музыкальные вкусы, да, про них обязательно спрашивают. Даже не знаю, как обозначить. Классика, джаз и блюз, вот только в этот диапазон чего только не попадает - от лютни соло до какого-нибудь Niacin.
    • От firewheel
      Экспериментировал я вчера с настройками буферов, задержками и пришел к одному интересному выводу. При росте частоты дискретизации - требования пропускной способности по кабелю (USB... SPDIF) возрастают, впрочем как и минимизации задержек на цифровом источнике. Иногда бывает так что можно выставить запредельную величину задержек ASIO, при которой 96 khz будет срываться, а 48 - отыгрываться без проблем. Из экспериментов с конверторами известно, что например как для Беркли так и для Сотма важно ставить эти задержки на минимум.
      Получается что с одной стороны в 96 - как-бы выше частота дескритизации от чего качество должно улучшаться, но и требуется большее время задержек - возрастает нагрузка на USB/SPDIF приемники и передатчики из за чего количество ошибок той самой передачи тоже может возрасти.

      Когда я в Jriver сделал даунсемплинг 96-48 я не заметил большой разницы - скорее "показалось". И бы в слепом тесте не определил разницу между 24/48 и 24/96 на своём тракте. Правда тут и Эксимус и конвертор играют немалую роль. Я это веду к тому, что по моему мнению на хорошем цапе и(или) конверторе и правильно подготовленном источнике вполне бы можно было обойтись 48 khz. Лично для меня тогда возникает вопрос, а зачем вообще нужны 96 и даже 192? Неужто срубить бабла с бедных аудиофилов, априори декларируя рост качества с ростом частоты?
    • От Pipha
      SoTM транспорт и его специализированное питание
    • От Pipha
      SoTM транспорт и его специализированное питание
  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

×
×
  • Создать...
