Мои самопальные ТДС-15

Опубликовано 4 июля, 201214 г

Как тут сделать прямую ссылку на конкретный пост в теме?

Слева от названия поста стрелочка.

Риалтек -> AKG K550

Опубликовано 5 июля, 201214 г

Автор

Начал понемногу описывать. Все ссылки соберу в первый пост. Инфу буду вбивать в свои старые посты. Думаю, в первые 10, уложиться

Так что кому интересно - заглядывайте в первый пост. Он будет пополняться.

Некоторые мои моды:

Опубликовано 5 июля, 201214 г

вот вы пишете магниты старые с трещинами и т.д.

а почему бы не заказать новые неодимовые ровненькие, мощные

http://mirmagnitov.ru/

PC->APlayer->ASIO->Musiland 02 Dragon->ATH-M50,ATH-AD1000

Опубликовано 5 июля, 201214 г

Автор

вот вы пишете магниты старые с трещинами и т.д.
а почему бы не заказать новые неодимовые ровненькие, мощные
http://mirmagnitov.ru/

А вы пробовали их заказать?

"Минимальная стоимость одного заказа 8 000 рублей"

1. Намагничивание и форма - нестандартные.

2. Это будет спецзаказ, который может быть интересен производителю, если делать, скажем, вагон. А вагон нам не нужен.

3. Если вы мне сможете заказать и сделать 10 таких магнитиков - с удовольствием приму вашу помощь.

Некоторые мои моды:

Опубликовано 5 июля, 201214 г

классно обделал тдс :good:

зато у меня прикольная аватарка ^_^

текущее №1

№1 >> PC : E-MU 0404 -> Laconic 08 Zana -> Yamaha HP-3 NOS :music:

№2 >>

было - или есть +

-Sven AP-880 сдохли Х_х с них всё началось..

-ТДС-3 красные (временно без шнура) подарил Immozart

-Октава ТОН-2А 50 Ом (гадость хуже косоника) подарены

-Beyerdнnamic dt48 Е <3 (подарил знакомому аранжировщику вернул, отдал ему 240DF, жалко их, купил для этого товарища GMP 8.300, которые ещё живы, и даже прогрелись

-Beyerdнnamic dt880 pro обменял на хд600

+Beyerdinamic dt550 <3

+Beyerdynamic dt999 pro 600 ohm <3 <3 <3 в гостях

-akg k601 (были на прослушке)

+akg k240df полная синергия с звуковой

-Akg k401 продал (яркие слишком)

-Sennheiser HD600 продал

+Sennheiser HD650 v2 в гостях, + провод [вилки-cardas, canare 4s6, canare f-16]

-GMP 400 <3 продал

-DT990 E 2003/32 продал (херня а не уши)

-HD595 (были на прослушке)

+/- Stax SR-3/SRD-5 <3 <3 <3 (лучшее из всего что есть) в гостях навечно)) навечно?

-Audio-technica ath-w100 продал

-Koss pro 4 aaa plus (продал)

-Koss pro 4 aaa (2 шт) (одни почти подарил, другие продал)

-gmp 8.300 (были на прослушке)

-Yamaha RH-5Ma <3 (были на прослушке)

-RFT HOK-80-2 (продал)

-Laconic 08 в продаже не, решил оставить, в ремонте, реанимирован и работает

-YaMahA HP-3 <3 <3 в гостях

-ТДС-7 продал

-MS Audio hhp 1.0 продал

-Precide Ergo Mod 2 (не были на прослушке)

-Laconic 06 (был на прослушке)

-asus xonar essence st (была на прослушке) + 4*ора827 - из-за нее спалил жесткий на 1Тб

-spl auditor 2910 продал

-m-audio 2496 отдал другу

-audio gd dac-19 df обменян на Laconic 08

-Beyerdynamic dt48 A.00!!!! решил продать и продал таки

-jvc dx700 обменял на alessandro MS PRO ^^

-Demograf dac 1541 (продаю) продал

-Precide Ergo AMT + хреновенький усилок их (были на прослушке)

+E-MU 0404 на замену m-audio

-Beyer dt48a с одним динамиком подарил

-Audio-technica w10vtg продал

-Alessandro music series pro продал

+akg k240s recabled (canare f-16, посеребренка)

-akg k240 monitor +++ отдал в вечное пользование

-Beyer dt48s (+++++) продал

-Fostex t20 v1 (классные, оч. классные), но все равно продал))

-Sony MDR-7506 (яркие(( (продал)

-Telephonics TDH-50P продал

-Telephonics TDH-39P mono продал

+German-Maestro 8.300 D супер, они стали лучше, чем были на прослушке 1,5 года назад

+Grado GS1000

+JVC Victor DX700 (ярковаты, надо подбирать кабель)

Опубликовано 5 июля, 201214 г

Автор

классно обделал тдс

Уже переделывать собрался :smile83:

Щас долго и нудно буду новые драйвера дорабатывать и все это описывать.

Есть корпуса от неисправных драйверов - хочу на них кое-что проверить. Мне кажется, можно будет еще звук улучшить.

А потом и все остальное тоже дорабатывать буду. Чашки новые сделаю, оголовье. И звук под велюровые амбушюры буду настраивать.

Велюр в открытом оформлении - лучше, чем кожа.

Некоторые мои моды:

http://www.спам.com/itm/Photosensitive- ... 861wt_1132

Опубликовано 6 июля, 201214 г

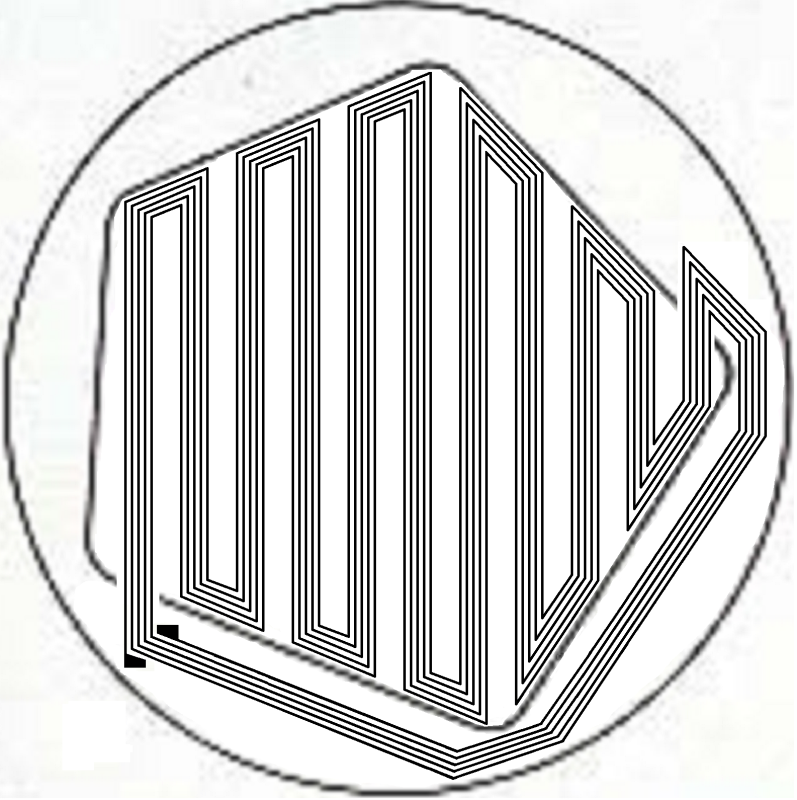

вот нашлась очень интересная пленка, медное покрытие, + уже нанесенный слой фоторезиста и все это на полиамидной пленке толщиной 0.15 mm (наверное толстовато)

т.е. можно развести рисунок новой мембраны в p-cad например, отпечатать фотошаблон мембраны на прозрачной пленке

прижать все это между двумя слоями стекла и засветить ультрафиолетовой лампой, затем вырезать аккуратно скальпелем и протравить

PC->APlayer->ASIO->Musiland 02 Dragon->ATH-M50,ATH-AD1000

Опубликовано 6 июля, 201214 г

Автор

Сергей1988. Вижу, что ты в теме.

Однако вырезание скальпелем, как бы это аккуратно ни делалось, - даст такой разброс параметров - что самые худшие из бракованых ТДС покажутся HiEnd-ом.

И чувствительность мембраны будет никакая, и тяжелая она будет.

Тут нужна технология, которая не настолько зависима от мышечного тремора.

Блин, ну была же наверняка где-то литература по промышленной технологии нанесения на различные материалы токопроводящих дорожек.

При советской же власти делалось все это. Значит и техническая литература должна была остаться. И чертежи, наверное, тоже.

Некоторые мои моды:

http://www.instructables.com/id/DIY-Fle ... /?ALLSTEPS

Опубликовано 6 июля, 201214 г

вырезание скальпелем я имею ввиду не дорожек а контура самой мембраны из листа, а дорожки получать само собой химически

фоторезист тут нужен как раз для того чтобы получились дорожки по шаблону, после засветки он твердеет и медь под ним уже химический раствор не разъедает

приблизительно так, только тут в статье используют толстую пленку

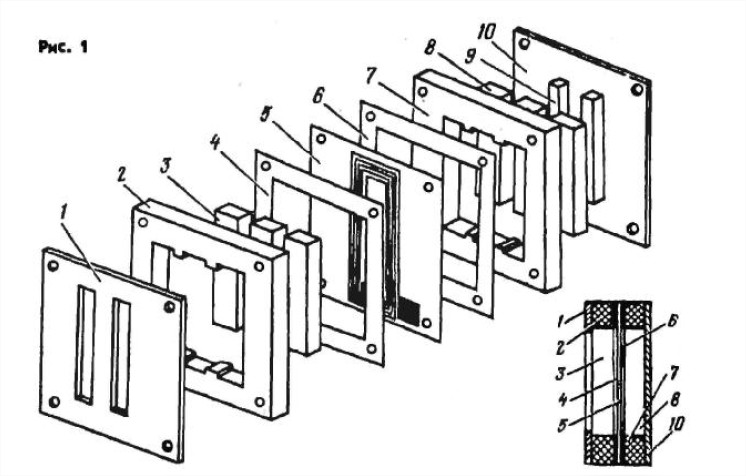

ну а собрать драйвер по такой схеме как у ТДС-7 я думаю проблем нет

все пластиковые детальки можно сделать по заказу из акрила на станке с лазерной резкой

и неодимовые магниты на заказ

PC->APlayer->ASIO->Musiland 02 Dragon->ATH-M50,ATH-AD1000

Опубликовано 6 июля, 201214 г

осталось все остальное научиться производить и открыть заводик в белоруссии

тут зачморят

баксов по 555 за шт)

система: ESS 1868 + китайские мелкие такие (накладные)

продам AKG K240DF с NOS амбушюрами за 99 грина (на роке лучше, чем тдс-5м)

всегда в наличии тдс-5 - много. от 2500 рублей. а также переходники с СШ-5 (DIN-5)

прямые и витые винт. провода - по 100р

Кроме того, я думаю, что Русский рок должен быть разрушен.

OWpcZEqMRMQ

Опубликовано 20 июля, 201214 г

Автор

HE-5LE я на днях продал.

Не услышал в них никаких преимуществ в сравнении с полностью доработанными ТДС-15. :music:

Получил измерительный микрофон NADY CM100.

На днях попрошу нового владельца HE-5LE принести их и измерить в качестве референса.

Тогда выложу уже графики.

Пока сам не верю тому, что вижу на графиках. Плоская линия начинается прямо от 20 Гц. Может, микрофон врет в этом диапазоне :think:

Некоторые мои моды:

Опубликовано 20 июля, 201214 г

Почему бы и нет. У пятерок прямая линия почти от 30 Гц в стоковом виде.

YAMAHA HP-50S

Опубликовано 20 июля, 201214 г

snorry

Можно еще попробовать тему 3D принтеров прошарить. По идее с их помощью можно чашки любой формы печатать. И слойная структура напечатанного изделия пойдет наверное только на пользу гашения резонансов.

Риалтек -> AKG K550

Опубликовано 25 июля, 201214 г

Автор

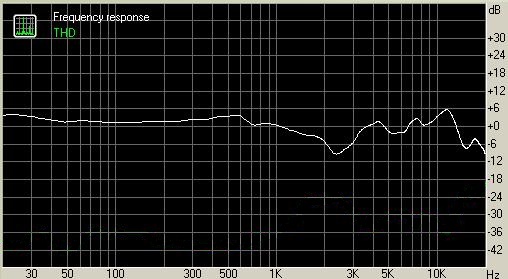

Померил.

Не хотел выкладывать до сравнения стенда с референсом на известных наушниках.

Ну да ладно.

Стенд:

Звуковая карта Infrasonic Quartet.

Микрофон NADY CM100.

Плоский стенд. Между голой доской и наушником - изолон от туристского коврика(7мм), тонкий поролон (4 мм), очень тонкая мягкая кожа. Капсуль микрофона вровень с последним слоем.

Некоторые мои моды:

Опубликовано 25 июля, 201214 г

snorry

Надо еще какие нибудь известные наушники на этом же стенде измерить, типа HD650, чтобы было видно относительно них АЧХ. Потому что можно путем проб и экспериментов со стендом подтасовать АЧХ, или наоборот из за несовершенства стенда иметь кривую АЧХ... А так при прочих равных будет видно в чем разница.

Риалтек -> AKG K550

Опубликовано 25 июля, 201214 г

Автор

Да.

Хотел Баеры 880 и ХиФимены HE-5LE в качестве референса померить. Но новый владелец уже неделю их мне несет-несет и все никак принести не может.

Конечно, выложу графики, как только, так сразу.

Некоторые мои моды:

Опубликовано 29 июля, 201214 г

Померил.
Не хотел выкладывать до сравнения стенда с референсом на известных наушниках.
Ну да ладно.
Стенд:
Звуковая карта Infrasonic Quartet.
Микрофон NADY CM100.
Плоский стенд. Между голой доской и наушником - изолон от туристского коврика(7мм), тонкий поролон (4 мм), очень тонкая мягкая кожа. Капсуль микрофона вровень с последним слоем.

Напрасно вы такой стенд сгородили, измерения получаются не очень понятно чего именно. Реально наушник совсем не в таких условиях работает.

snorry
Надо еще какие нибудь известные наушники на этом же стенде измерить, типа HD650, чтобы было видно относительно них АЧХ. Потому что можно путем проб и экспериментов со стендом подтасовать АЧХ, или наоборот из за несовершенства стенда иметь кривую АЧХ... А так при прочих равных будет видно в чем разница.

На днях мерил всякое, заодно ткнул микрофон (nady cm100, сверенный с аналогичным берингером) в свои прикупленные для поиграться ТДС-15 (в оригинале) и, для срвнения, в HD650. Никаких мутных стендов, тупо микрофон в середину наушника. Получается измерение в ближнем поле, вполне достоверное в данном случае. Может на НЧ на какие то копейки отличается от реальности, имно не принципиально.

Картинки очень показательны, первое впечатление от прослушки ТДС-ов в их оригинальном виде словами так не описать, как это делает картинка АЧХ

ТДС-15: http://s1.ipicture.ru/uploads/20120729/bM4yWFdi.jpg

HD650: http://s1.ipicture.ru/uploads/20120729/dtkERJRa.jpg

snorry, раз уж у вас есть приличный микрофон, вы бы измерили результат ваших доработок LSP-lab-ом, а то RMAA доверия особого не вызывает.

Не страшитесь совершенства!

Оно вам нисколько не грозит.

Сальвадор Дали

Опубликовано 1 августа, 201214 г

Автор

Напрасно вы такой стенд сгородили, измерения получаются не очень понятно чего именно. Реально наушник совсем не в таких условиях работает.

Не напрасно. Большинство измерений наушников в интернете - именно на плоском стенде. Так что чисто для сопоставимости результатов полезно иметь и такое измерение.

То же самое касается и RMAA. Самая обширная база измерений - именно с ее помощью.

На днях мерил всякое, заодно ткнул микрофон (nady cm100, сверенный с аналогичным берингером) в свои прикупленные для поиграться ТДС-15 (в оригинале) и, для срвнения, в HD650. Никаких мутных стендов, тупо микрофон в середину наушника. Получается измерение в ближнем поле, вполне достоверное в данном случае. Может на НЧ на какие то копейки отличается от реальности, имно не принципиально.

Да вот как раз абсолютно не достоверное измерение. Не смешивайте принципы измерения акустики с наушниками.

Объем между амбушуром и барабанной перепонкой играет очень важную роль. Тональный баланс от этого сильно зависит. Особенно с амбушурами типа ТДС-15. И не только на НЧ.

Кстати, если ТДС-15 вам так сильно не понравились - продайте мне по себестоимости.

Shoker

У меня к вам предложение. Вы же в Новосибирске - дайте на денек под залог Ваши 650-е для референса.

А то правда сейчас и сравнить не с чем и может быть стенд настроить чуток.

Некоторые мои моды:

Опубликовано 1 августа, 201214 г

snorry

Плоский стенд. Между голой доской и наушником - изолон от туристского коврика(7мм), тонкий поролон (4 мм), очень тонкая мягкая кожа. Капсуль микрофона вровень с последним слоем

Это объясняет провал середины на ачх. =)

Опубликовано 1 августа, 201214 г

Автор

snorry
Плоский стенд. Между голой доской и наушником - изолон от туристского коврика(7мм), тонкий поролон (4 мм), очень тонкая мягкая кожа. Капсуль микрофона вровень с последним слоем
Это объясняет провал середины на ачх. =)

Что-то как-то странно вы график интерпретируете.

Я на нем вижу ровные НЧ и СЧ (подъем на пару дБ не в счет - это в пределах погрешности измерений микрофона). И вижу спады на проболемных резонансных частотах на ВЧ 2,5кгц и 5кГц. ВЧ несколько приподняты.

На голой доске, кстати, НЧ было еще больше.

Пытался сымитировать на ощупь прилегание амбушюр к щеке всего лишь. К тому же с той силой прижима, с которой прилегают к моей голове.

Была еще идея сделать слепок собственного уха и отлить из силикона. Но пока технологию не освоил, форма слишком сложная. ;)!

Задача то - сделать под свои уши наушники была.

А так по-любому нужен референс для выбора конструкции стенда, где измерения будут сходны с опубликованными для известных наушников.

Некоторые мои моды:

Опубликовано 1 августа, 201214 г

snorry

1.5-3Кгц очень хорошо паралонкой поглощается. Когда игрался с демпфированием, чтобы убрать пик ВЧ у своего гибрида дт250-дт770 отметил этот нюанс. Если там действительно провал в 6дБ на 2.5кгц , то женский вокал должен сурово робовойсить и вещать издалека. Такое не прослушаешь =)

Опубликовано 1 августа, 201214 г

Автор

snorry
1.5-3Кгц очень хорошо паралонкой поглощается. Когда игрался с демпфированием, чтобы убрать пик ВЧ у своего гибрида дт250-дт770 отметил этот нюанс. Если там действительно провал в 6дБ на 2.5кгц , то женский вокал должен сурово робовойсить и вещать издалека. Такое не прослушаешь =)

Слух у людей разный. У Вас это воспринимается так. А у меня при прослушивании сопрано на самых верхних нотах уши закладывает.

Аудиограмма моего слуха показывает особую чувствительность как раз на 2.5 кГц и 5 кГц. Сейчас при прогоне свип-тона на слух - улавливается незначительное колебание.

Именно женский вокал звучит замечательно (для моего слуха).

Делал я демпфированием и ровную практически АЧХ - слушать невозможно.

И поролонка покрыта кожей непродуваемой вообще-то.

А вообще - хотелось чего-то вот такого, только чуть поярче

А про поролонку спасибо - как-нибудь попробую.

Некоторые мои моды:

Опубликовано 1 августа, 201214 г

snorry

Ну раз женский вокал звучит нормально, значит провала на 2.5 кгц в реальности нет=) Тобишь, либо что-то со стендом, либо с микрофоном. 6дБ это почти в 5ть раз, чуть более чем дофига, на самом деле =)

Опубликовано 1 августа, 201214 г

Автор

snorry
Ну раз женский вокал звучит нормально, значит провала на 2.5 кгц в реальности нет=) Тобишь, либо что-то со стендом, либо с микрофоном. 6дБ это почти в 5ть раз, чуть более чем дофига, на самом деле =)

Если верить графику Аудезов (выше) - там провал на 2,5 кГц в 12 дБ. У америкосов тоже проблемы с микрофоном, что ли? :stopit:

Некоторые мои моды:
