Усилитель Panda Amp

[Helium 543]

@pollar,

,

Ребят, а мне для балансной беты22 едет балансный Goldpoint.

Подешевле, чем DACT, вышел на 2000 р., и точно не хуже. По конструкции то же самое, резисторы тоже прецизионные. Попробуйте.

[zAg 3 251]

StaS, MS audio laboratory Мне после знакомства с DACT оказалось, вполне хватает его 24-х положений (оказалось, что я не превередлив к этому), слушаю примерно на одной громкости и сильно ручку не кручу, 2-3 положения и меня всё вполне устраивает, так что их подбор номиналов резисторов вполне устраивает. Khozmo я видел, да и другие тоже, что хочу сказать, они слишком габаритные, могут возникнуть проблемы с установкой. И сейчас я больше склоняюсь не к тому, где больше регулировки, а к тому, какие резисторы там применены, я тут уже один присмотрел, вот если решусь его взять, тогда напишу (он как и DACT на 24 п.). Скажите лучше, что из себя представляют фольговые резисторы Chatcroft? Имел ли кто с ними дело, и если да, то как они на звуке сказываются?

[zAg 3 251]

@pollar,

,

Ребят, а мне для балансной беты22 едет балансный Goldpoint.

Подешевле, чем DACT, вышел на 2000 р., и точно не хуже. По конструкции то же самое, резисторы тоже прецизионные. Попробуйте.

Если речь идёт об этом http://www.goldpt.com/prices.html, то мы с этого и начали обсуждение, но только он тоже не 2000 р. вроде как стоит, 183$ (quad) не заряженный резисторами стоит. А где взяли за 2000?

[Helium 543]

,

Не, НА 2000р. ДЕШЕВЛЕ. Разумеется, он не 2000 стоит, а 269 дол. без доставки.

Брал уже заряженный, так как по умолчанию ставят прецизионные smd IRC/TT Electronics серии RC55. Vishay/Dale заведомо хуже.

Есть шальная мысль поставить в бету эти же through-hole IRC/TT Electronics RC55, но уж очень дороги.

[zAg 3 251]

,

Не, НА 2000р. ДЕШЕВЛЕ. Разумеется, он не 2000 стоит, а 269 дол. без доставки.

Брал уже заряженный, так как по умолчанию ставят прецизионные smd IRC/TT Electronics серии RC55. Vishay/Dale заведомо хуже.

Есть шальная мысль поставить в бету эти же through-hole IRC/TT Electronics RC55, но уж очень дороги.

Если through-hole IRC/TT Electronics RC55 того стоят, не обязательно брать их на все позиции, поставить хотябы на ключевые места прохождения сигнала, вполне хватит, что бы они продемонстрировали свой "почерк", вот я засмотрелся на Chatcroft, но что "это", кто имел с ними дело?

А какие резисторы стоят на DACT-овских сборках? Мне они только сказали, что немецкие и всё. Мне балансный DACT обошёлся 287$ без доставки. И ещё, где недорого можно взять не заряженные ELMA сборки (24п.), я бы сам попробовал несколько видов резисторов протестировать. Если брать с сайта, что я указал, то я не в чём не выигрываю, почти в ту же цену выйдет подобранный КИТ для сборки, а вот до 2000р. было бы нормально.

[andafan 97]

, Спасибо, очень полезная и познавательная ветка!

[zAg 3 251]

, Спасибо, очень полезная и познавательная ветка!

Вышло можно сказать, чисто случайно. Хотел больше об усилителе, внимание уделить ему, но вот "попался" под руку DACT и понеслась. Я и не думал, что на столько уловлю разницу от того, что будет регулировать громкость, тем более на этом усилителе, ведь DACT я приготовил для Беты22, была возможность взять его со скидкой 30%. А как оказалось, Панда тоже любит качественные детали и охотно на это реагирует, вот соберу её на стандартной комплектации, будет интересно сравнить их между собой. А для себя сделал вывод, если в аппарате не стоит что-то не хуже DACTа, дальше он (аппарат) для меня дальнейший интерес больше не имеет (или имеет, если там поставить нечто подобное), я и не думал что в записях скрыто так много полезной музыкальной информации (всякой красивой мелочи, послезвучий и прочего), а ещё убирается какая-то ВЧ резь (или грязь), становится всё чище и отчётливей. Я ведь выводы сделал не слушая напрямую качественные записи классической музыки (не моё), взял только очень приближенный вариант симфо-метала Nostra Morte, что тогда, на качественной классике, там уже без этого вообще много теряется, зачем улучшать потом весь тракт, менять наушники, если эта часть аппарата съедает так много. И это всё хорошо заметно при прямой замене потенциометров, думаешь когда слушаешь с одним, надо запомнить все нюансы, что бы было что сравнивать (а вдруг не уловяться), но когда подключаю DACT оказывается, ничего запоминать и не надо было, всё слышно и так, и обратно уже не хочется. Я скоро это сравню, как писал ранее, и на клоне Лемановского Куба, правда собранного тоже на оригинальных компанентах, интересно как там это отразиться, а Панде это очень пошло на пользу. Но теперь проблема, где брать столько качественно записанного материала в моих жанровых предпочтениях (многие пишуться чуть ли не в домашних студиях), и если запись грязная то DACT все "глубины" этой грязи поднимает, правда и с другими потенциометрами это не особо маскируется.

[Helium 543]

Если through-hole IRC/TT Electronics RC55 того стоят, не обязательно брать их на все позиции, поставить хотябы на ключевые места прохождения сигнала, вполне хватит, что бы они продемонстрировали свой "почерк"

Эт понятно. Но для меня либо ставить все, либо не ставить совсем. Эстетика, блин.



А какие резисторы стоят на DACT-овских сборках? Мне они только сказали, что немецкие и всё. Мне балансный DACT обошёлся 287$ без доставки. И ещё, где недорого можно взять не заряженные ELMA сборки (24п.), я бы сам попробовал несколько видов резисторов протестировать.

Балансный DACT стоит 314 евро без доставки. Оф. цена. Так что 287$ - это очень сильное исключение. В этом свете Golgpoint очень кстати - дешевле и такого же уровня.

Незаряженные ELMA можете взять на том сайте Goldpoint'а, там есть такие варианты.

[zAg 3 251]

Helium Не заряженные ELMA я у них вижу, но как раньше написал, хотелось бы подешевле (в районе 2000р.), иначе с набором резисторов выходит почти таже цена, что и при покупки всего самому.

А что эстетека, звук главное. Да думаю несколько других резисторов не испортят эстетику.

Не присматривались ли к фольговым резисторам типа Chatcroft, судя по их цене, наверное и эффект от них не плохой?

Где нибуть писали, что резисторы DACTа и Golgpoint одного уровня, я просто этим не интересовался? У DACTа они внешне какие-то синие, а здесь чёрные, что за производители интересно?

[Helium 543]

У Goldpoint это как раз metal-film нихромовые TT/IRC, только в smd-варианте. У них на сайте написано.

Может, charcroft, а не chatcroft?

http://www.charcroft.com/eBuy/

Похожи на дистрибьютора компонентов, кстати, как раз в том числе торгуют TT/IRC RC55.

[Helium 543]

Насчет самостоятельного заполнения резисторами. А как высчитывать сопротивления будете? Нужен-то калькулятор. И заколебетесь подбирать значения, чтобы у одного магазина были все сопротивления. А если брать не точные значения, выдаваемые калькулятором, а то, что в наличии из ближайших сопротивлений, то +1/-1 Ом - громкость уже может на 0,5дБ уйти от целевой. Кривая то аудио-аттеньюатора должна быть логарифмическая, а не линейная, там чуть шаг в сторону, сразу поплывут результаты. При этом входное сопротивление усилителя (т.е. аттеньюатора) и сопротивление нагрузки надо поддерживать одинаковым при всех уровнях громкости. Не стоит овчинка выделки имхо. Оч. сложно.

Если уж нужен ультимативный аттеньюатор, попробуйте собрать amb LCDuino-1/?1. Я заказал комплект платок на пробу, пока особо не разбирался в документации. Придут, тогда засяду.

Изменено 14 января, 2014 пользователем Helium

[zAg 3 251]

Helium Продаются готовые наборы КИТ для сборки потенциометра, либо за отдельную плату высылают уже готовые, там у них и таблица есть, какие параметры резисторов надо. Но может овчинка и не стоит выделки, в принципе DACT устраивает полностью, а вдруг??? охото попробовать кое какие резисторы.

[Helium 543]

,

Ну, тогда точно собрать amb LCDuino-1/?1, не впаивая резисторы, вставлять их в такие держатели:

http://www.digikey.com/product-search/en/connectors-interconnects/terminals-pc-pin-receptacles-socket-connectors/1442577

И прослушать. Звучащие лучше всего впоследствии впаивать не только в аттеньюатор, но и везде куда ни попадя (например, в бету, панду и т.д.).

LCDuino-1/?1 будет работать с любым усилком, не только с бетой, только нужен регулируемый источник DC 5V (amb ?25 например).

Но все это настолько заморочено, что лучше эти усилия потратить на что-то другое имхо.

[zAg 3 251]

Helium Согласен, тем более, что сейчас почти всё устраивает. Просто интересно было бы послушать влияние фольговых резисторов, но дорогие они зараза, 12 фунтов за штуку. Да и делать чтото громоздкое мне не надо, нужен размер сопоставимый с DACTом.

[StaS 16 3 Тракты]

StaS, MS audio laboratory Скажите лучше, что из себя представляют фольговые резисторы Chatcroft? Имел ли кто с ними дело, и если да, то как они на звуке сказываются?



Думаю, мало кто имел дело с данными резисторами, из того что нарыл в сети, вроде самые самые крутые и чесные резистры на сегоднышний день, шум практическ уже не измерим, на звук не влияет, передает то что есть.

B hificollective.co.uk просто безобразно дорог, 18 евро за штуку, лучше тогда уже брать в Диджикей там штука в 11 евро выходит.

http://www.digikey.d...ar-resistor/310



У меня уже несколько лет валяется вот такой комплект для сборки потенциометра, если руки дойдут до сборки и результат по звуку понравится, тогда можно будет на оптимальные для себя уровни по громкости попробовать поставить пару таких резюков.



http://www.lifelongenjoyments.net/audio/Attenuator.shtml

Изменено 16 января, 2014 пользователем StaS

[zAg 3 251]

StaS Да Charcroft сильно дорого, может и не стоит с этим связываться, меня вполне сейчас DACT устраивает, может лучше взять их альтернативу от Goldpoint и не заморачиваться. Я правда смотрел на сборку из танталовых резисторов Shinkoh. А на счёт сборки на резисторах Dale, будет ли она лучше по звуку, тут уже вопрос, надо сравнивать.

[MS audio laboratory 179]

Скажите лучше, что из себя представляют фольговые резисторы Chatcroft? Имел ли кто с ними дело, и если да, то как они на звуке сказываются?

Отличная стабильность сопротивления в широком интервале температуры. Негерметизированная альтернатива Z201 http://www.vishaypg.com/foil-resistors/list/product-63113/ . Цена очень высокая. Для аудио сохранять минимальные отклонения сопротивления от номинала в диапазоне температур -55...+125 град не требуется.

[zAg 3 251]

Скажите лучше, что из себя представляют фольговые резисторы Chatcroft? Имел ли кто с ними дело, и если да, то как они на звуке сказываются?

Отличная стабильность сопротивления в широком интервале температуры. Негерметизированная альтернатива Z201 http://www.vishaypg..../product-63113/ . Цена очень высокая. Для аудио сохранять минимальные отклонения сопротивления от номинала в диапазоне температур -55...+125 град не требуется.

Скажите, а эти SMD резисторы, это тоже нечто подобное? http://ru.mouser.com/new/Vishay-Precision-Group/vishayprecisionvsmp/

[MS audio laboratory 179]

Скажите, а эти SMD резисторы, это тоже нечто подобное? http://ru.mouser.com...yprecisionvsmp/

Да.

[zAg 3 251]

Скажите, а эти SMD резисторы, это тоже нечто подобное? http://ru.mouser.com...yprecisionvsmp/

Да.

Тогда, если сборка сделана на таких резисторах, то вообще отпадает смысл самостоятельного подбора и сборки потенциометров на резисторах типа Z201 и других, ведь и эти SMD обладают теме же качествами. Только вот собирает на них кто-то готовые потенциометры? Я вот DACTу вопрос задал, что они применяют, но пока не ответили. А вот поставить Z201 на сигнальные участки цепи усилителя, это будет уже интересно. А не подскажите, что из себя представляют вот эти триммеры, цена у них довольно высока? http://ru.mouser.com/ProductDetail/Vishay-Precision-Group-Foil-Resistors/Y405310K0000J0L/?qs=sGAEpiMZZMukHu%252bjC5l7Ycs0kqJkLdVBykdJYwrm2yQ%3d

[MS audio laboratory 179]

, думаю, что эти SMD не использует никто, т.к. они идут только "под заказ" и с заказными номиналами. Подстроечные резисторы (триммеры) Vishay относятся к классу прецизионных для особых применений (температурный диапазон -55...+125 град), их можно настроить без особого труда в отличие от "обычных". Призводитель это гарантирует. Применяются такие в какой-то очень прецизионной технике с особыми требованиями к раб. температурам и надежности.

[StaS 16 3 Тракты]

Копия схемы именно от Панды, если есть у кого в норвмально читаемом виде, поделитесь плиз.

[zAg 3 251]

Могу отсканировать, но там всё так мелко напечатано, что может не всё будет видно. Китайцы её так мелко напечатали, что надо хорошо всматриваться, но если что не видно могу прокоментировать.

[StaS 16 3 Тракты]

, буду признателен.

[zAg 3 251]

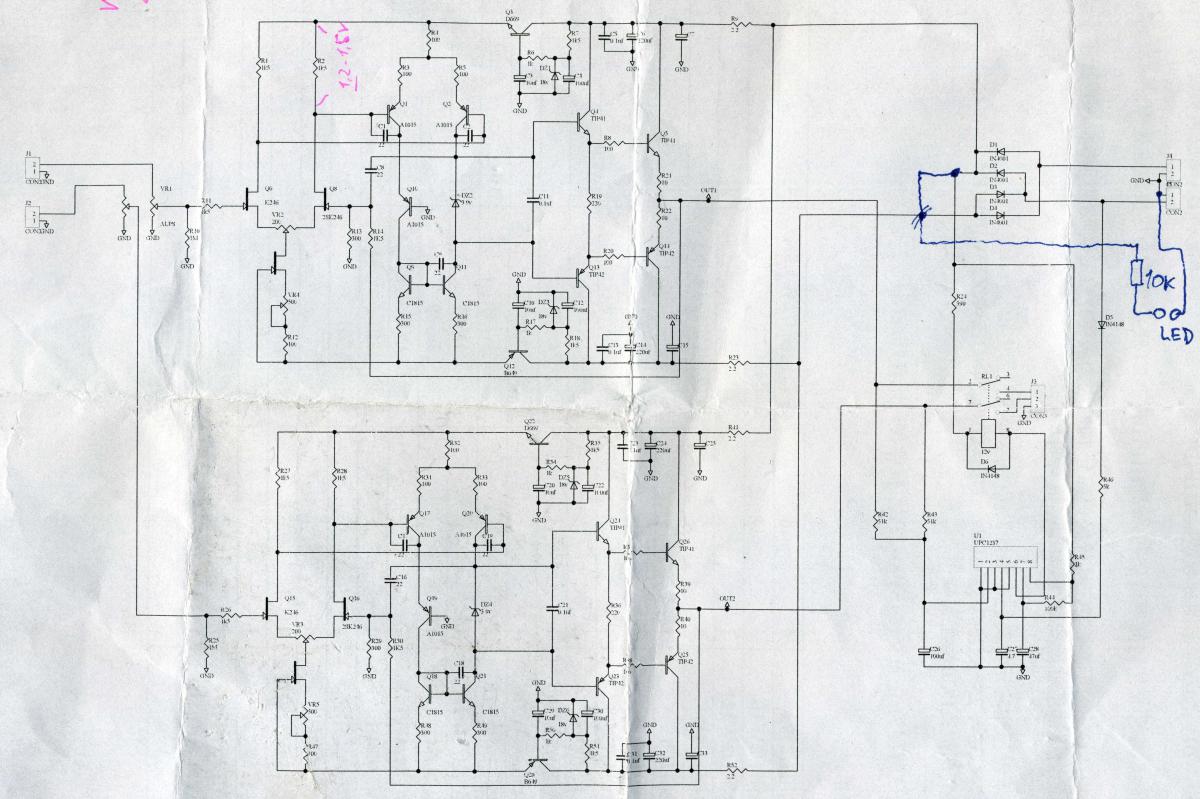

Вот отсканировал, если нужен файл в оригинале StaS, можешь в личку сбросить свой емейл, я отправлю (а то здесь файл ужимают до килобайтов).
