Приветствую, господа! Взял себе усилитель для наушников JDS Atom+ под AKG k712, потому как карта Steinberg UR22C их не тянет. Подскажите, пожалуйста, как правильно подключить усилитель к звуковухе и какими шнурами (баланс/небаланс, моно/стерео) и вообще, всё, что надо знать об этом, потому что я в теме плаваю. Есть два варианта: подключение усилителя к выходу для наушников (насколько я знаю, вариант не очень) и подключение к выходам для студийных мониторов, к которому я и склоняюсь. По проводам, есть вариант подключить с помощью кабеля 2xRCA на 2xJack 6.3, однако на сайте производителя усилка также была тема, где они показывали, что подключать надо с помощью подобного замысловатого способа. На усилителе, как я понимаю, небалансные выходы, а в мануале к карте про выходы написано "impendance balanced". В общем, буду благодарен за подсказки, как всё сделать чётко и не сесть в лужу)

P.S. Только заметил, что создал тему в "портативном аудио", перенесите в нужное место, если можно)



Изменено 7 января, 20224 г пользователем Ivanickson

Ivanickson

дык на сайте написано

https://www.steinberg.net/audio-interfaces/ur22c/

MAIN OUTPUT L/R jacks

These jacks are for connection to monitor speakers, using 6.3mm balanced or unbalanced plugs, and output the Mix signals which are balanced as per the setting of the front panel Mix control. You can adjust the output signal level using the front panel Output control.

Эти разъемы предназначены для подключения к контрольным динамикам с использованием балансных или небалансных штекеров 6,3 мм и вывода сигналов микса, которые сбалансированы в соответствии с настройкой регулятора микса на передней панели. Уровень выходного сигнала можно отрегулировать с помощью регулятора выхода на передней панели.

Те Вам с учетом RCA разъемов на Атоме надо шнуры (1 TS 6,3 на  1 RCA) = 2 шт.

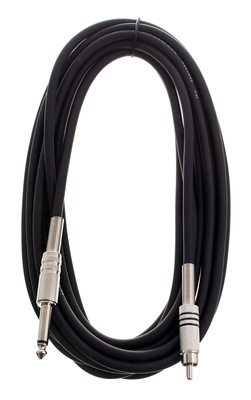

выглядит так

конечно длину по месту установки надо выбирать, чем короче тем лучше.

Спаять из 0,5 м антенного типа SAT50 никаких проблем.

Изменено 8 января, 20224 г пользователем algato77

А к чему картинка с Фокусрайтом?

@algato77 То есть для UR22C неважно будет, баланс или небаланс и моно или стерео? Я читал, что возможны THD или падение уровней при неправильном подключении, правда, не знаю, насколько это применимо к моему случаю. В остальном, вроде бы всё понял, на примете есть несколько шнуров



На примере Фокусрайта JDS показывали способ подключения их усилителей к звуковым картам, они, вроде как, специально подключали только белые "плюсовые" RCA, и использовали переходник, а почему, я не понял. Вот, что они пишут по этому поводу:





12 минут назад, Ivanickson сказал:

То есть для UR22C неважно будет, баланс или небаланс и моно или стерео?

Вы точно понимаете что пишите?

Берете то что на картинках, втыкаете, все работает.

Во всяком случае так утверждает инструкция производителя.

Я пытаюсь разобраться, это новая для меня тема.

16 минут назад, Ivanickson сказал:

разобраться

Гуглите неясные термины/аббревиатуры и все прочитаете.



Изменено 8 января, 20224 г пользователем algato77

Ну, вот, например, почему на картинке производителя усилителя используется переходник с балансными джеками и подключаются только белые RCA? Они ведь могли использовать один шнур RCA-TS, как Вы показали. Потому что Фокусрайт не позволяет использовать небалансное подключение, как UR22C?

Ivanickson

Зачем Вам вообще внешняя ЗК?



Подключение инструментов.

1 час назад, Ivanickson сказал:

балансными джеками

Нет никаких "балансных" джеков, есть штекеры TS и TRS и тд, а как распаяешь и куда воткнешь так и будет организован то ли баланс то ли небаланс.

В Гугле банят?

https://ru.wikipedia.org/wiki/Разъём_TRS

1 час назад, Ivanickson сказал:

Ну, вот, например, почему на картинке производителя усилителя используется переходник с балансными джеками и подключаются только белые RCA?

Потому что на белых прямой сигнал, а на красных инверсный.

https://ru.wikipedia.org/wiki/Балансное_подключение

Изменено 8 января, 20224 г пользователем algato77

29 минут назад, algato77 сказал:

В Гугле банят?

А как Вы думаете, зачем в школе присутствуют учителя? Может быть, потому что ученики понятия не имеют, какие знания и о чём им нужны? Я задаю тут конкретные вопросы для того, чтобы не искать иголку в стоге сена, если у меня нет базы, то эти статьи мне никак не помогут. А вот отсылать в гугл, причём в подобной форме - некрасиво, особенно при том, что Вы уже взялись отвечать. Не знаю, может быть тут так принято, но я привык вести адекватный диалог, где никто никого не заставляет участвовать против воли. А за ответы спасибо, это гораздо понятнее, чем в статьях.

Изменено 8 января, 20224 г пользователем Ivanickson

Ivanickson

Это понятная ленность ума. А насчет формы, у меня же должен быть профит, раз ужо бесплатно время трачу. Мы же не в школе. Так что либо думаете своей головой, либо терпите насмешки. Мне ленивых мозгами ни капли не жалко, однако в Ваших силах не быть таким, а включить голову.

Когда разберетесь, сами перечитайте свой вопрос, и поймете о чем я.

Вам даже гуглить не надо уже вставлены ссылки.

Очевидно, что Гильза(S) в TS(нижний) равна по длине гильза+кольцо(R) у TRS(верхний) и соответственно замкнет холодный вывод ЗК на землю, что согласно инструкции в данном случае разрешено производителем. Но так делать можно не всегда, надо внимательно читать инструкцию производителя к СВОЕМУ устройству/источнику.



Таким образом на вопрос поставленный в заглавии топика, отвечено в первом посте, серьезно без ерничания.

А дальнейшее это ликвидация безграмотности на деревне у увальня которому лень тапнуть по ссылке, Вы же не переходили и не читали, так ведь?

Так что тут возмущаться формой подачи.



Лао Дзы вообще выбрасывал учеников в окно с криком "постигай" пока тот летел, в 19 веке нерадивых секли розгами.

Да и в современных додзе, если не понял замечание сенсея следует удар палкой, доходит сразу

Так что Школы , они разные.





Изменено 8 января, 20224 г пользователем algato77

16 минут назад, algato77 сказал:

А дальнейшее это ликвидация безграмотности на деревне у увальня которому лень тапнуть по ссылке, Вы же не переходили и не читали, так ведь?

На самом деле я пробегал статью про балансное подключение ещё до того, как создать тему и плюс несколько англоязычных источников по конкретным девайсам (я в таких вещах не ленюсь), оттуда и сделал вывод, что возможны проблемы с шумом, падением уровня и замыканием и возник закономерный вопрос, почему на примере сделано так, а не иначе, ведь везде написано, что можно использовать RCA-TS. С информацией, которую я нашёл и с Вашими объяснениями картина складывается, так что Ваши усилия даром не пропали

14 часов назад, Ivanickson сказал:

То есть для UR22C неважно будет, баланс или небаланс и моно или стерео? Я читал, что возможны THD или падение уровней при неправильном подключении

Вот это набор слов не имеющий смысла. так как:

баланс или небаланс - это про линии

моно или стерео - это количество каналов (записи, усиления и тд)

THD (Total harmonic distortion) Коэффициент нелинейных искажений, и он да возможен





Несовпадение уровней тк стандарт для SE = 2 В, а для Bal = 4 В.



А вообще недавно так же искал тему, где обсуждалось это дело, но не нашел в этой помойке, так вот вариантов соединения балланс/баланс + переход туда сюда что то около 12 схем подключения, по - этому в первом посте написано конкретно по Вашему вопросу для Вашего оборудования, а полный ликбез по вопросу ну очень объемный получится, это самостоятельно изучать надо, формат сайта неприемлем.





1 час назад, Ivanickson сказал:

возник закономерный вопрос

Если Вы поняли, что такое баланс в межблочном соединении, то этот вопрос не должен бы возникнуть, тк в случае на картинке, "Холодный" вывод висит в воздухе, а в некоторых случаях его нельзя не коротить, не оставлять в воздухе , а надо грузить на эквивалентное сопротивление, а почему так, написано в учебнике Электроника, глава схемы включения транзистора. Но его не все читали, и даже те кто читали, не до конца все поняли

Поэтому производитель снабжает свои изделия Инструкцией для Пользователя, вот ее и надо читать, а если что не понятно то задавать вопросы со сылкой на нее, а не на англоязычные статьи в интернете неизвестно кем и о чем написаные.



Кстати у меня есть знакомая пара преподов английского, чуть со смеху не помер как они мануал к телефону перевели.



У язвительного стиля есть еще одна функция, определенная категория людей сразу обижается и больше не тратит твоего времени.



Так что поздравляю у Вас есть все основания относить себя к ХомоСапиенс

А  понятия со временем "устаканятся" и сами посмеетесь над своими формулировками.





С праздниками и всех Благ!



Благодарю, и Вас также!
