Лампа для низкоомных наушников

Опубликовано 17 февраля, 201610 г

Автор

Приехал ко мне Night Blues. Что сказать. Драйверы поставил Sylvania 6SN7 и на выход RCA 6V6. Конечно лампы NOS.

Звук очень не плох. Не могу оторваться пойтипоужинать.

К слову, разобрал я его. Внутри конечно барахло стоит. Но за такие деньги глупо ожидать качественой элементной базы.

Изменено 17 февраля, 201610 г пользователем Kryl007

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 17 февраля, 201610 г

Автор

Вся проводка и Разьемы звуковые и сетевой на замену. Переделка блока питания на диодах Шотки и замена электролитов. Шунтирование электролитов.

Замена межкаскадных кондеров на бумагу в масле Jupiter и электролитов на Слимики и Аудио Нот с шунтами. Замена резисторов в сигнале на карбоновые Киваме. Установка потенциометра DACT. Вроде все.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 17 февраля, 201610 г

карбоновые Киваме.

а эти зачем? У вас поди итак звук очень "тёплый" получился... В катодах что сейчаас?

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 17 февраля, 201610 г

Киваме вообще никак не звучат, в смысле нейтральные, теплоты с них не будет,

сами по себе они очень удобные в использовании, разброса нет.

Но это все мелочи. Кроме трансформаторов ничего на звук особо не влияет,

можно сказать это 50% от общего качества аппарата.

Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage

Опубликовано 17 февраля, 201610 г

Кроме трансформаторов ничего на звук особо не влияет,

вот только это бы и написали )))))

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 18 февраля, 201610 г

Автор

В катодах стоит китайский нонейм 1000uF 25V. Туда встанут Слимики с шунтами пленкой 1uF.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

1

Опубликовано 18 февраля, 201610 г

Автор

Мой приятель - меломан со стажем и автор многих интересных изделий на лампах, настаивает на том, что схема изначально ущербна, так как наличие СРПП и общей ООС сводит на нет все приемущества использования лампы, и делает бессмысленным какие либо апгрейды данного уся.

Вот я и призадумался. Может вообще другую схему собрать?

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 18 февраля, 201610 г

лофтина уайта. с одним драйвером?

Изменено 18 февраля, 201610 г пользователем aist

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 18 февраля, 201610 г

Српп на 6н8с можете заменить на резистивный каскад на 6с2с, 6с5с, 6j5...

Подозреваю, что при отключении ос усилитель станет не очень пригодным для низкоомов (выходное сопротивление, кд, ачх).

Замена выходников?

Замена выходной лампы на более низкоомную?

Оставить только корпус и силовик?Можно и лофтина, только теперь и блок питания не подойдет.

Изменено 18 февраля, 201610 г пользователем karnaser

Опубликовано 18 февраля, 201610 г

В катодах стоит китайский нонейм 1000uF 25V. Туда встанут Слимики с шунтами пленкой 1uF.

отпишите потом об изменениях... пленку сразу не лепите в это место... послушайте и без нее некотрое время

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 18 февраля, 201610 г

Автор

Вот и я сижу репу чешу.

Я слимики 1000 хотел поставить и может Енсеном PIO зашунировать. В моем сетапе пред и моноблоки это жало эффект на высоких. Стало меньше грязи.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 18 февраля, 201610 г

Мой приятель - меломан со стажем и автор многих интересных изделий на лампах, настаивает на том, что схема изначально ущербна, так как наличие СРПП и общей ООС сводит на нет все приемущества использования лампы, и делает бессмысленным какие либо апгрейды данного уся. Вот я и призадумался. Может вообще другую схему собрать?

да соберите что-то классическое двухкаскадное (српп или мю - в топку) от общей ОС не бегите как чёрт от ладана просто не делайте ее глубокой (поищите оптимума в диапазоне -3-6дБ)

6с2с, 6с5с, 6j5...

хороший триод сам использовал долго в своем преде

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

2

Опубликовано 18 февраля, 201610 г

Автор

Спасибо! Я тоже склоняюсь к этой идее.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 18 февраля, 201610 г

Вот и я сижу репу чешу.

не удивляйтесь но попробуйте sanyo os-con sa 1000uf\16V в это место..... если не понравится то приспособите в другой проект

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 18 февраля, 201610 г

У меня они драйвером для 45 ки.

1

Опубликовано 18 февраля, 201610 г

Автор

Я слышал и читал много хорошего про эти кондеры, но никогда не использовал.

Тут слух прошел, что Аудио Нот под своей маркой планирует выпуск Черных ворот возабновить.

И хочется верить и верится с трудом.

Посмотрел Sanyo. Все из Китая. Стремно как-то. Там практически всегда левак продают за три копейки. А бывает, что и за дорого. Есть грустный опыт.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 18 февраля, 201610 г

Посмотрел Sanyo. Все из Китая. Стремно как-то. Там практически всегда левак продают за три копейки. А бывает, что и за дорого. Есть грустный опыт.

да не переживайте так ну закажите парочку на побу у продавца который кажется надежным и габариты кондеров у котрого совпадают с даташитом.... ну даже если вдруг фейк то точно не обеднеете, но в принципе с ними все ок скорее вего будет... у сингапурских продавцов посмотрите

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 18 февраля, 201610 г

А Panasonic OS-CON, хуже Sanyo?

upnp-BBB-pcm63-VL2012-HD650v2.

Wiim Pro/Synology. PCM1702/63/56,TDA1540/41,AD1860. Уси.:Danfi/П`ецик/Abbas.Наушники: DT911/150,HD650,Sony MA900,RS1i,Denon 5200,musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5

Опубликовано 18 февраля, 201610 г

@aist, нужен не просто оскон а оскон вплне пределенных серий а то в осконы записываю и сдругим электролитом конденсаторы(какие-то черырехбуквенные серии сейчас из головы вон). я привык что оригинальный оскон это санио, про понасовский оскон ничего не скажу...

"...сочинение магистра Алькофрибаса, извлекателя квинтэссенции "

Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60

Усилители: только собственного производства транзисторные и ламповые "Ратша"

Плеер: Luxury & Precision L3 Pro (!balanced output!)

наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R

усилители: Sovereign Reference, Sovereign Baby Reference, Ратша

плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было)

телега

Опубликовано 18 февраля, 201610 г

Мой приятель - меломан со стажем и автор многих интересных изделий на лампах, настаивает на том, что схема изначально ущербна, так как наличие СРПП и общей ООС сводит на нет все приемущества использования лампы, и делает бессмысленным какие либо апгрейды данного уся.

Ущербно само включение лампы, после перевода выходной в триодный режим ООС сама отпадёт за ненадобностью.

Ну и конечно входная ёмкость, удаляйте сразу,ни чего хорошего она не добавляет.

Вот так,ноль вложений, только ампутация, выводит усилитель на новый виток.

-Transrotop Z3 - SME309 - Lyra Kleos - RIAA"Summ" - усилитель 6с4с PP - Grado SR225 & Audio Note E

Опубликовано 18 февраля, 201610 г

А почему вы решили что выходной каскад работает не в триоде? Есть схема?

Транспорт на Cubieboard Cortex-A7 + ЦАП Lynx D47(клон) - усилитель "Семигор", 5 ламповый OTL, дискретный CFA усилитель ,Lehmann BCL (клон), однокаскадный однотакт на 6Э5П.

наушники Denon AH-D5000 ,Sennheiser HD800, ТДС-7 мод, Philips Fidelio X2hr.

Ламповый однотакт на 6С4С - АС Klipsch Heresy II

Опубликовано 18 февраля, 201610 г

И давно хотелось увидеть фото Night Blues внутри. Если можно сделайте.

Транспорт на Cubieboard Cortex-A7 + ЦАП Lynx D47(клон) - усилитель "Семигор", 5 ламповый OTL, дискретный CFA усилитель ,Lehmann BCL (клон), однокаскадный однотакт на 6Э5П.

наушники Denon AH-D5000 ,Sennheiser HD800, ТДС-7 мод, Philips Fidelio X2hr.

Ламповый однотакт на 6С4С - АС Klipsch Heresy II

Опубликовано 18 февраля, 201610 г

Автор

Я уже скрутил. Буду раскручивать сделаю. В теме NB в этом форуме на предпоследней странице или третьей с конца есть фото.

Garrard 401---Revox B710 апгрейтдированная--Revox B215 апгрейтдированная---Micromega DUO CD 3.1 апгрейдированная---AuduoNote DAC4 апгрейтдированный---уси Vincent KHV-111 апгрейдировнный---Авторский усь. сингл-енд А класс--Fischer Audio-002wood апгрейдированные------Philips X2+DIY провод-- Telefunken Aqusta апгрейдированные--Oldskool 33 1/3 апгрейдированные--Ritmix 508--Davis Acoustics Cesar Vintage апгрейдированные. Тракт усиления (фонокорректор, пред. усилитель, моноблоки) полностью лампа авторской работы.

Опубликовано 18 февраля, 201610 г

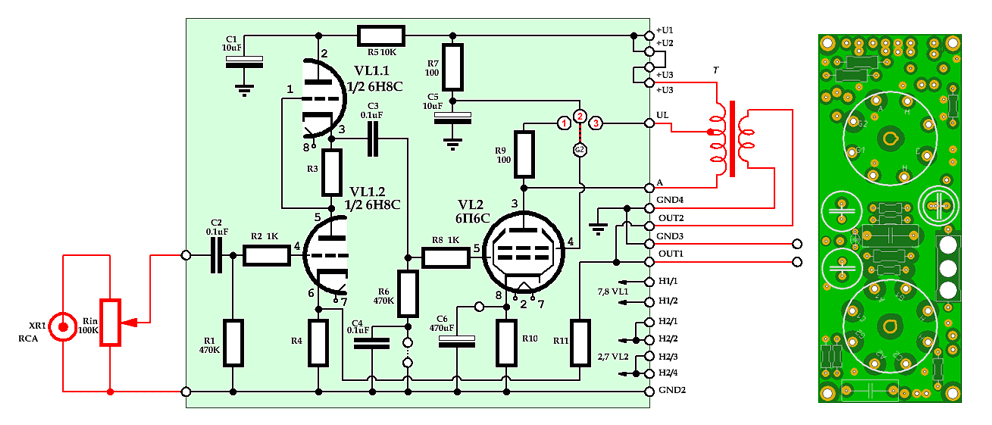

А почему вы решили что выходной каскад работает не в триоде? Есть схема?

Как бы вот

-Transrotop Z3 - SME309 - Lyra Kleos - RIAA"Summ" - усилитель 6с4с PP - Grado SR225 & Audio Note E

Опубликовано 18 февраля, 201610 г

Спасибо.

Вижу выходной пентод в ультралинейном включении. Наверно для увеличения выходной мощности.

Поддерживаю совет попробовать перевести 6П6С в триодный режим.

Изменено 18 февраля, 201610 г пользователем Danfi

Транспорт на Cubieboard Cortex-A7 + ЦАП Lynx D47(клон) - усилитель "Семигор", 5 ламповый OTL, дискретный CFA усилитель ,Lehmann BCL (клон), однокаскадный однотакт на 6Э5П.

наушники Denon AH-D5000 ,Sennheiser HD800, ТДС-7 мод, Philips Fidelio X2hr.

Ламповый однотакт на 6С4С - АС Klipsch Heresy II
