Laconic HA-08 ZanaDeux Micro

[kinohd 61]

Недавно с удивлением для себя обнаружил, что зана 08 неплохо играет как пред в связке с акустикой. Лампа прям вытаскивает душу из записанной цифровой музыки

[+A.M.+ 111]

Давно я не был на форуме,года полтора наверное..отходил от темы на время...переосмысление и всё такое..возвращаюсь в тему..кхе..кхе..



Перешел я совсем на акустику(жизнь поменялась),во вторник приехали мониторы..и предом к ним у меня как раз любимая и единственная Zana...



Ну на живых инструментах и вокале уж очень душевно и проникновенно играет..ощущение, как будто, вот оно рядом..нет "звука из колонок"...

музыка звучит прямо перед носом-это эффект студийных мониторов плюс живой источник плюс ламповый пред....наушники отдыхают..

Пока доволен,но есть несколько задумок по источнику и усилителю..

[дмитрийssd 77]

включайте зану вперед активных колонок. после прослушивания выключайте сначала колонки (это обычные на самом деле правила для техники в составе преда и мощника) иначе можете повредить в колонках что нибудь.

когда она набирает обороты при в ключении идет нехороший звук. на всех нормальных ламповых приборах существует защита при включении. когда у меня было это "чудо" я попробовал использовать его с акт колонками и как результат в пищалке стали появляться какието левые щелчки и хрусты. потом это ушло, но могло быть все и хуже.

[+A.M.+ 111]

включайте зану вперед активных колонок. после прослушивания выключайте сначала колонки (это обычные на самом деле правила для техники в составе преда и мощника) иначе можете повредить в колонках что нибудь.

когда она набирает обороты при в ключении идет нехороший звук. на всех нормальных ламповых приборах существует защита при включении. когда у меня было это "чудо" я попробовал использовать его с акт колонками и как результат в пищалке стали появляться какието левые щелчки и хрусты. потом это ушло, но могло быть все и хуже.

Ага..включаем по ходу сигнала от источника к акустике,выключаем - наоборот:акустика-усь-источник.Вроде правильно?стараюсь так делать..бережем то что есть..еще пригодиться в хозяйстве..

Поначалу был фон и треск в колонках.Заклеил землю у мониторов изолентой (на вилке питания),в нетбуке (он у меня новый-чисто под музыку в качестве плеера) отключил микрофоны и прочие приблуды от виндоуса.Работает от батареи-в розетку не сую,пока играет.Ну и всё прошло.Хотя временами что-то потрескивает,если Цап подключен...А если сигнал идет от Сидюшника- никаких посторонних шумов нет...грешу на наводки от нетбука..пока толком всё не расставлено-все провода в куче и ладно.Чуть позднее вся система переедет на новое место-разнесу компоненты на максимальное расстояние друг от друга...там и посмотрим..

[дмитрийssd 77]

заклейку земли изолентой и борьбу с фоном я помню. делал такое .

эх как хорошо все таки что я вовремя его слил.

[Mak V 11 9 Тракты]

Провел небольшую доработку. Раздвинул резисторы, теперь должны меньше греться. На выход поставил конденсаторы ROE 220uF, зашунтированные 0,22 uF. Лампы установил на керамические панельки. Первая лампа - Toshiba. Сменил проводку на Canare. Заменил входные разъемы и сетевой. На проход поставил Wima 0,1 uF. Сейчас в планах поменять оставшиеся конденсаторы.

Звучание уже сейчас нравится больше, чем у родного варианта. Но нужно еще погреть.

[pAs 1]

А, так-бы провод пустили, ещё больше-б понравилось...

Изменено 2 мая, 2017 пользователем pAs

[Mak V 11 9 Тракты]

Спасибо за совет. А чем ваш вариант лучше? Тогда и с обратной стороны нужно в этой же последовательности соединить. Скорее всего, ваш вариант правильнее, я сделал как было и не задумывался особо. Сделаю так, все равно еще "причесывать" нужно все пайки.

[pAs 1]

#2

Спасибо за совет. А чем ваш вариант лучше? Тогда и с обратной стороны нужно в этой же последовательности соединить. Скорее всего, ваш вариант правильнее, я сделал как было и не задумывался особо. Сделаю так, все равно еще "причесывать" нужно все пайки.

Именно количеством паек, разрывов проводов, не в последнюю очередь определяется качество звука..

Принципиальной схемы заны у меня нет. думаю этот вариант правильнее(следите за похождением тока, сигнала).

После R на C и в плату и по минусовому проводу не всё хорошо.

Изменено 10 октября, 2013 пользователем pAs

[Mak V 11 9 Тракты]

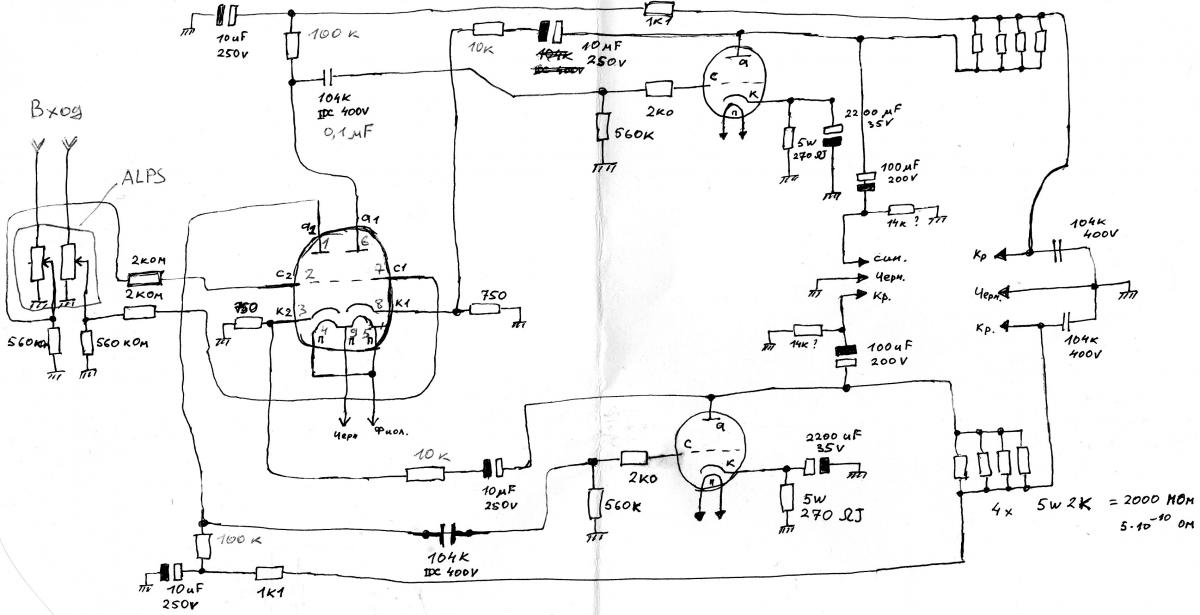

Еще раз посмотрел, да все правильно вы подсказали. Схема есть такая:

[Drazer 2]

Выложу пару фоток на тему влияния внешнего охлаждения на температуру внутри усилителя:

1. С вентилятором у боковых прорезей Заны, на выдув. Размер вентилятора 120х120, напряжение питания 5В от обычного китайского адаптера.



http://fotki.yandex....ek/view/618375/

2. Без дополнительного охлаждения.



http://fotki.yandex....ek/view/618376/



Замеры проводил пирометром ADA TemPro 300, на одинаковом музыкальном материале и громкости.

Изменено 22 марта, 2014 пользователем Drazer

[Евгений Дубовский 2]

Сделал 28 отверстий на верху,над лампами и полный порядок,греется заметно меньше,стоит ещё поменять разъём для наушников на

Neutrik



за 60-100р. и кабель от входа RCA.Сами RCA тоже желательно заменить на

Neutrik.

[buter 1]

Всем привет. Много времени спустя решил вернуться к Laconic HA-08 ZanaDeux Micro в качестве преда, но подключив через Out RCA, услышал сильный шум. В чём проблема, помогите решить .

Изменено 25 декабря, 2016 пользователем buter

[buter 1]

Решено. Заземление розетки давало шум...

[Necron 2]

Приветствую всех! Случилась такая проблема... Накрылась зана 2рой раз, первый раз помог пропай греющихся элементов (холодная пайка) сейчас ситуация такая, лампа входная загорается и примерно через минуту начинает гаснуть. Лампу менял, конденсаторы 10 на 250 проверял тестером, вроде норма... Может у кого было что-то подобное?

[Necron 2]

Кто-нибудь знает характеристики штатного тороидального трансформатора? Очень нужно знать напряжение вторичные, мощность и т. д.
