AMB Beta 22

[kleymor.metal 4 776 4 Тракты]

как я перестраивался под мун 700й после насыщенного на малой громкости низами Solid One- история не одного дня))

А мне с V30+ и басовых A3 на т1 с бетой неудобно пересаживаться

[jammer 446]

Есть несколько усилителей Кевина Гилмора, KSA5 это клон усилителя Krell KSA5 немного доработанный Гилмором, и два других его разработки - Dynalo и Dynahi, они бете не оставляют вообще шансов..



Вот давайте с этого места поподробнее)). Я читал (на иностранных форумах) ровно противоположное (причем это мнение попадалось не раз).



Народ (иностранный) пишет, что Dynahi и Бета - усилители одного уровня. Dynahi народу показался более динамичным, чтоли.



Вообще, хорошо бы написал тот, кто слышал бету, HT и Dynahi, в сравнении на нескольких парах наушников и с заведомо референсного (или около того) источника. Только бета должна быть балансной, с использованием нормальных деталек и собранная со всеми требованиями по подбору компенентов (транзисторы, CRD и так далее по списку).

[Helium 554]

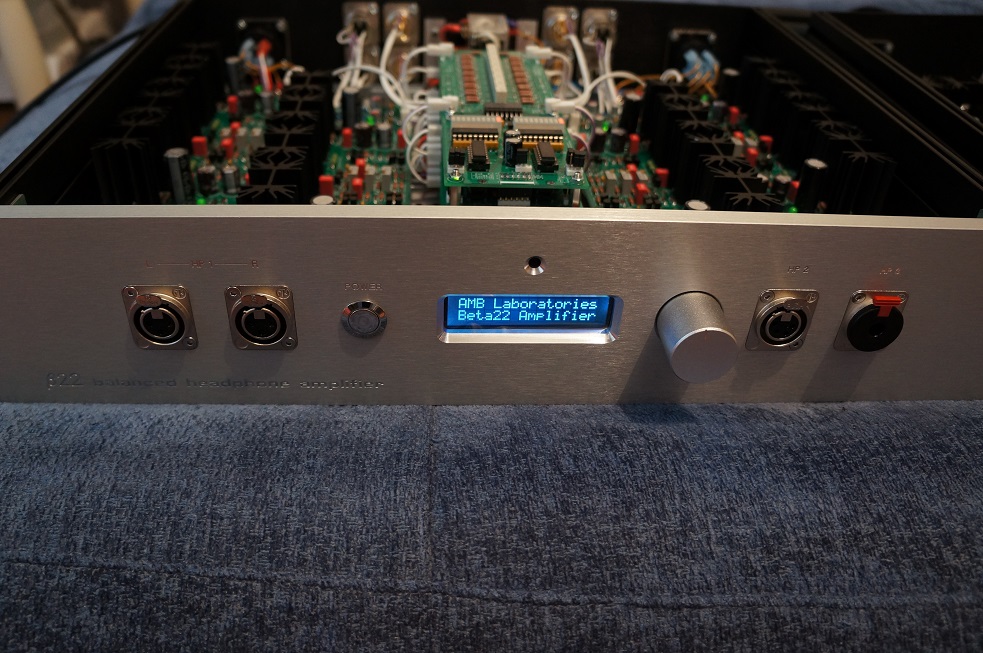

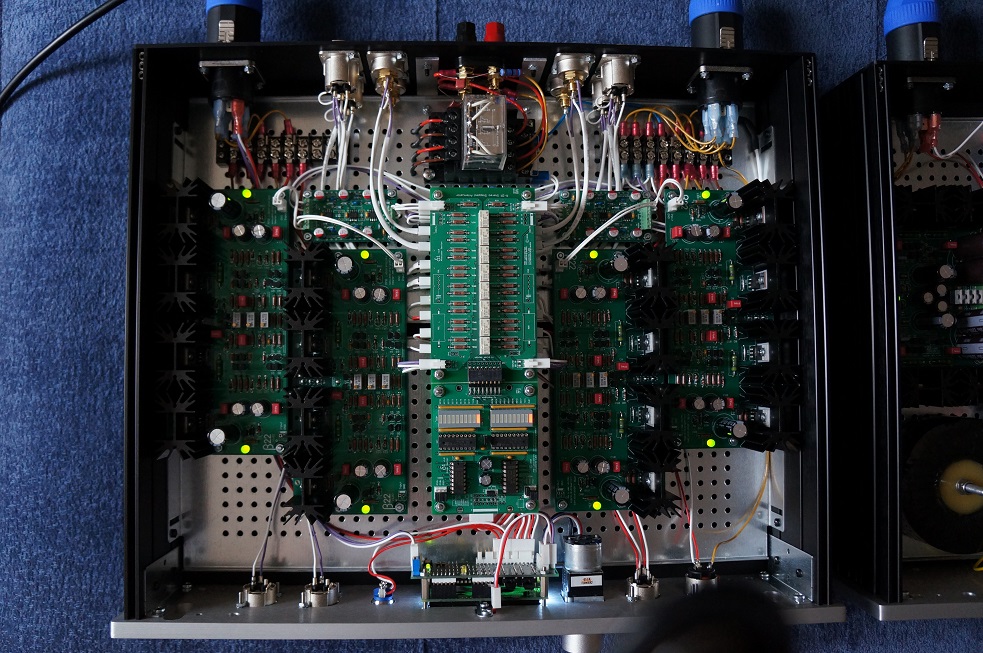

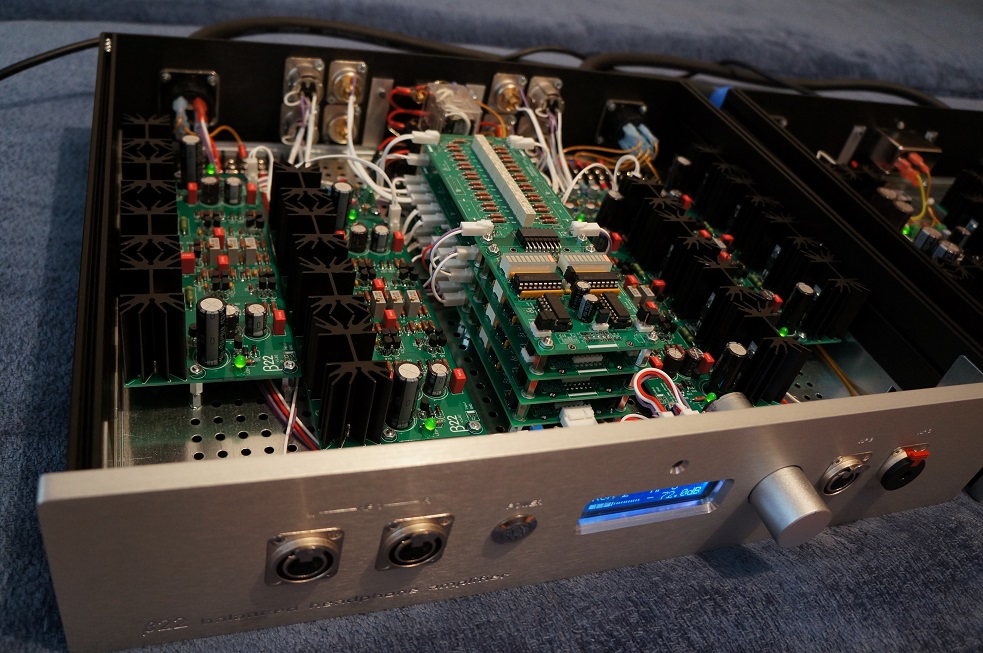

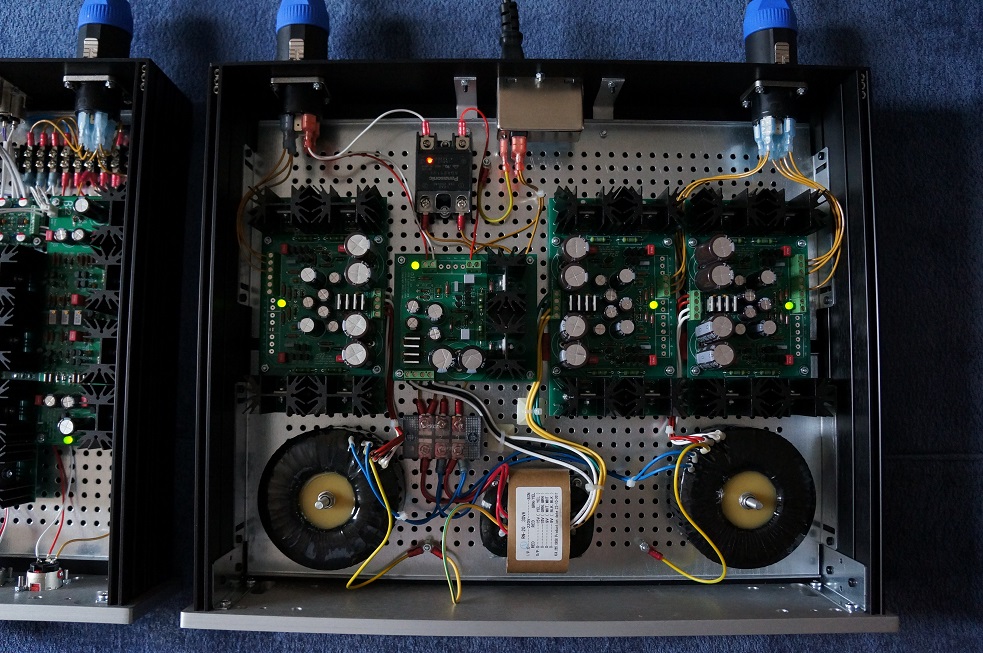

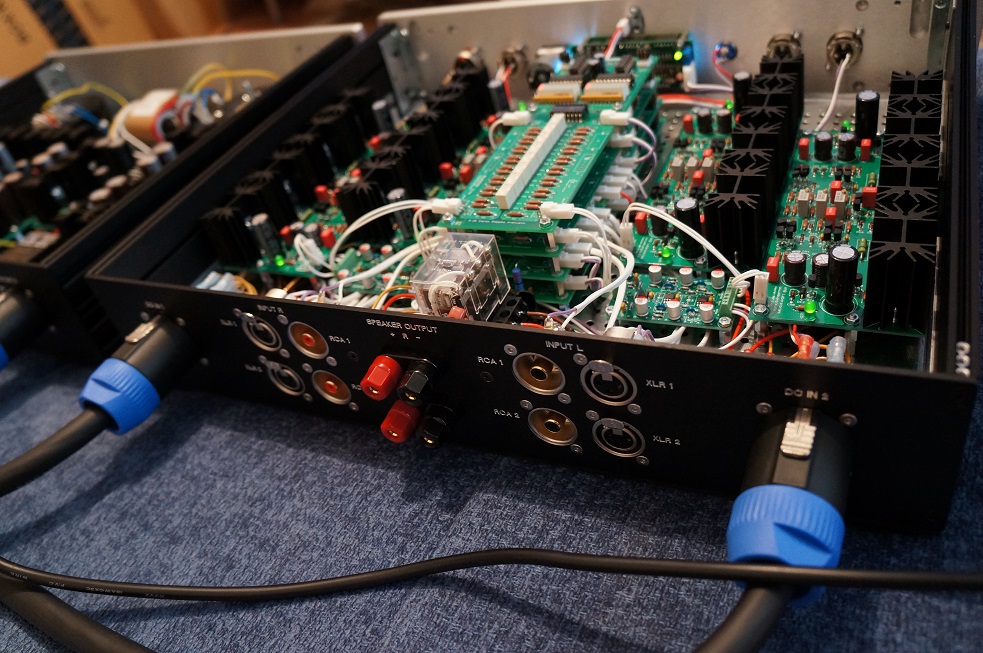

Выкладываю любопытную реализацию усилителя Beta22 с конверторами небаланс на баланс AMB Alpha24.

По традиции, релейные аттеньюатор и селектор, экран, управление с ДУ, полный парк выходов и выходов, включая винтовые на колонки, монструозный блок питания.

[Jonh-1 2 630 1 Тракты]

Догадываюсь, чья это крошка)) Выглядит сногшибательно!

[Покупатель музыки 537 4 Тракты]

Думаю цена близка к хедтрипу на вторичном рынке .

[Ar1hur 118]

Думаю цена близка к хедтрипу на вторичном рынке .

Ни разу не видел ХТ на вторичке. Какова его цена там?

[jammer 446]

По традиции, релейные аттеньюатор и селектор, экран, управление с ДУ, полный парк выходов и выходов, включая винтовые на колонки, монструозный блок питания.



Очень круто, вы прям гурман)) Виден бескомпромиссный подход ))



Любопытно, поясните если не сложно.



Похоже реле такамисава, видимо 0.1 % резисторы типа вишай, похоже даже с гальваноразвязкой))) релейный регулятор типа Никитина, или какой то другой конструкции? Почему не SMD резисторы? Пробовали сравнивать through hole и SMD по звуку?



Особенно умилил (в хорошем смысле) R-Core в блоке питания, видимо для цифровых плат?

[Покупатель музыки 537 4 Тракты]

Думаю цена близка к хедтрипу на вторичном рынке .

Ни разу не видел ХТ на вторичке. Какова его цена там?

4тыс

[Ar1hur 118]

Думаю цена близка к хедтрипу на вторичном рынке .

Ни разу не видел ХТ на вторичке. Какова его цена там?

4тыс

В целом, да. Цена близка, но даже так, максимальная бета все же подешевле

[Helium 554]

Похоже реле такамисава, видимо 0.1 % резисторы типа вишай, похоже даже с гальваноразвязкой))) релейный регулятор типа Никитина, или какой то другой конструкции? Почему не SMD резисторы? Пробовали сравнивать through hole и SMD по звуку?



Особенно умилил (в хорошем смысле) R-Core в блоке питания, видимо для цифровых плат?

Чего-чего??))

Почти все не так. Реле Omron, разумеется. Регулятор AMB δ1. Резисторы не SMD, вероятно, потому что платы не под SMD. THT vs SMD не сравнивал и не собираюсь. Резисторы Dale RN55C. Зачем тут 0,1%, они что, лучше звучат? R-Core для цифрового +5VDC, в том числе.

[aist 244]

высокоточные лучше. производство же другое?

Тонкопленка сейчас есть 0.05-0.01% в smd.

[Helium 554]

Лучше для звука?

Некоторые вообще предпочитают carbon-film, у них типичная точность 5%.

[donPedro 3 792]

Уважаемый @Helium, я немного запамятовал, в этом варианте все выходы вроде коммутируемые как и входы, это так?

И второй вопрос - как выводится сигнал на обычный выход джек 6,3 ?? Минусы правого и левого каналов замыкаются на общий провод джека, или сигнал приходит только с одной из половинок усилителя? Последнего вроде быть не должно, раз уж небаланс преобразуется в баланс на входе. А если первое, то к чему это приводит в балансном усилителе?

Изменено 8 октября, 2018 пользователем donPedro

[Helium 554]

в этом варианте все выходы вроде коммутируемые как и входы, это так?

Да.



Минусы правого и левого каналов замыкаются на общий провод джека

Замыкать выходы нельзя.



сигнал приходит только с одной из половинок усилителя

Разумеется. В джеке 2 сигнальных контакта.



А если первое, то к чему это приводит в балансном усилителе?

Падение К в 2 раза, громкости на 6дБ.



Последнего вроде быть не должно.

Именно так и должно быть. Это не относится ни к бете, ни к моей реализации. Это нужно просто понять и принять.

[donPedro 3 792]

Именно так и должно быть. Это не относится ни к бете, ни к моей реализации. Это нужно просто понять и принять.

Понять то понял ещё до вопроса. А вот принять готов только на половину. Если на джек работает только половина усилителя, то мне бы захотелось в этом случае и второй джек со второй половины усилителя, которая сейчас просто греет воздух.

[jammer 446]

Регулятор AMB δ1



Это все объясняет. Я так понимаю это 127 дб с шагом 1 дб? (Ти не приводит параметры регулятора)



R-Core для цифрового +5VDC, в том числе.



R-Core где брали?

[Helium 554]

Понять то понял ещё до вопроса. А вот принять готов только на половину. Если на джек работает только половина усилителя, то мне бы захотелось в этом случае и второй джек со второй половины усилителя, которая сейчас просто греет воздух.

Т.е. 4 выхода не достаточно и нужен пятый.



127 дб с шагом 1 дб?

127 с шагом 0,5.

[donPedro 3 792]

Т.е. 4 выхода не достаточно и нужен пятый.

Это от жадности. А то только половина усилителя работает, а вторая "баклуши бьёт" - обидно Кстати, я правильно понимаю, что при работе на наушники подключенные через джек, Ку соответственно вдвое меньше чем через XLR ? То есть усилитель работает в пол силы, точнее в четверть мощи?

Изменено 9 октября, 2018 пользователем donPedro

[Helium 554]

Ок, на самом деле такая идея имеет право на жизнь и может быть реализована, но рушится стройная логика выходов. Все они (вкл. колонки) селектируемые. Если делать 2 джека и брать сигнал для второго от отрицательной половины, они оба будут вкл. и выкл. одновременно (т.е. не будут селектируемы отдельно). Учитывая, что открытые наушники неприятно слушать, если орут другие рядом, а также то, что с джеком надо обращаться очень аккуратно и его просто так не вытащишь при включенном усилителе (привет выходные мосфеты), вся идея становится сомнителньной и это в итоге рано или поздно обернется проблемой.

Кстати, я правильно понимаю, что при работе на наушники подключенные через джек, Ку соответственно вдвое меньше чем через XLR ?

Если отбросить источник и рассматривать только усилитель, то да.

[aist 244]

Лучше для звука?

прозрачнее.

RNC55 0.1% на выходе цап сравнивал с угольными и тонкопленкой.

Изменено 9 октября, 2018 пользователем aist

[Rutger 15 788]

Выложил обзор по балансной Beta22 от Helium в максимальной комплектации в связке с Abyss 1266: http://forum.doctorhead.ru/index.php?showtopic=34229&st=1125#entry1079935

[Мелкий Пэ 547]

@Helium,

если не секрет, что за трансформаторы установлены в сигме?

[MTB-Rider 45 3 Тракты]

начал допаивать платы китайской беты22, проблема в транзисторах 2SJ74-BL, где их найти подешевле? в японии продают за 2000 + доставка, с китая присылают обычные перемаркированные pnp, стоит ли брать дорогие оригиналы или все же проще поставить K246+J103?



еще вопрос по схеме, на позицию vr1 200 ом, в кит положили 500 ом, я так понимаю, это для не оригинальных транзисторов?

[Letuchkin 313]

начал допаивать платы китайской беты22, проблема в транзисторах 2SJ74-BL, где их найти подешевле? в японии продают за 2000 + доставка, с китая присылают обычные перемаркированные pnp, стоит ли брать дорогие оригиналы или все же проще поставить K246+J103?

Безусловно стоит взять оригинал и запаять их с возможностью будущего выпаивания для вторичного использования.

еще вопрос по схеме, на позицию vr1 200 ом, в кит положили 500 ом, я так понимаю, это для не оригинальных транзисторов?

Да это для неоригинальных транзисторов. Если планируете ставить 2SJ74-BL, то наверное стоит их заменить, хотя и с этими будет работать, просто крутить при регулеровке придется аккуратнее ("шаг" регулировки более крупный).



Ещё нужно обратить внимание на расположение контактов VR1. Они сделаны не так как на оригинальных платах, поэтому при настройке его нужно крутить в противоположную сторону, а не в соответствии с инструкцией, описанной автором на сайте AMB или можно запаять его развернув на 180 градусов, как сделал я, тогда можно действовать посностью в соответствии с инструкцией.

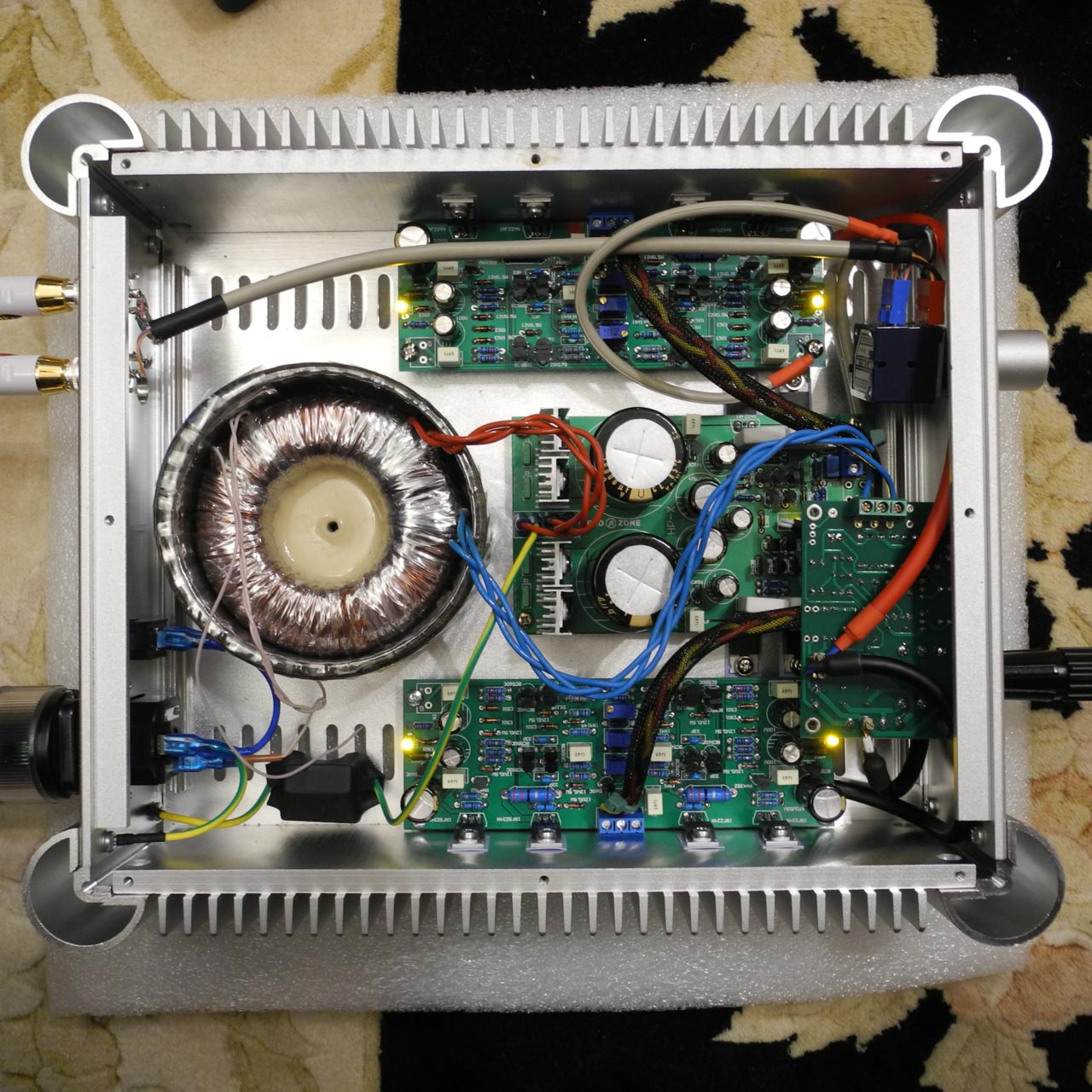

Для наглядности прикладываю фото.

[MTB-Rider 45 3 Тракты]

@Letuchkin, спасибо за ответ/совет, а где и как найти красные и синие контакты для ALPS?
