Система AlAnBeka

[AlAnBek 748]

Сразу оговорюсь, что в спектре моих музыкальных пристрастий 90-95% принадлежит разным жанрам классической музыки. Ну а в свободное от классики время - рок, в основном т.н. "русский", классический джаз, шансон. Достаточное место в фонотеке занимают и архивные записи. Аппаратура, соответственно, подбиралась с учетом этих обстоятельств.



На данный момент система включает в себя следующие компоненты:

1)Доработанный Philips cd960 (CDM1/1541A S1) (цифровой вход под ламповый клок, отключение цифрового фильтра и штатного аналогового выхода, сетевой разъем Furutech, выходные разъемы Canare)



2)Доработанный Philips CD650 (CDM4/1541)В отличии от 960-го имеет каменный клок, возможность подключения внешнего клока и два варианта вывода аналогового сигнала - с ножек ЦАПа на выходной транс и выходные разъемы или непосредственно с ножек ЦАПа на выходные разъемы.



3)Доработанный Grundig 7550 (CDM1/1540P) (замена 1540P на 1540D, цифровой вход под ламповый клок, отключение штатного аналогового выхода, выходные и цифровой разъемы Canare)



4)ЦАП на TDA1547. Может работать с буфером на 6Н9С, а также имеет свой выхлоп на EL8. В последнем случае питание аналоговой части осуществляется блоком питания буфера.



5)Ламповый клок на EF13 Телефункен. Цифровой провод из медного сплава, разъемы CANARE BCP-C5FA.



6)Ламповый буфер на паре МЭЛЗовских 6Н9С с металлической юбкой 1955-го года выпуска с кенотронным блоком питания на 5Y3GT Motorola Tung-Sol. Буфер может выполнять роль усилителя для наушников, т.к. имеет свой трансформаторный наушниковый выход.

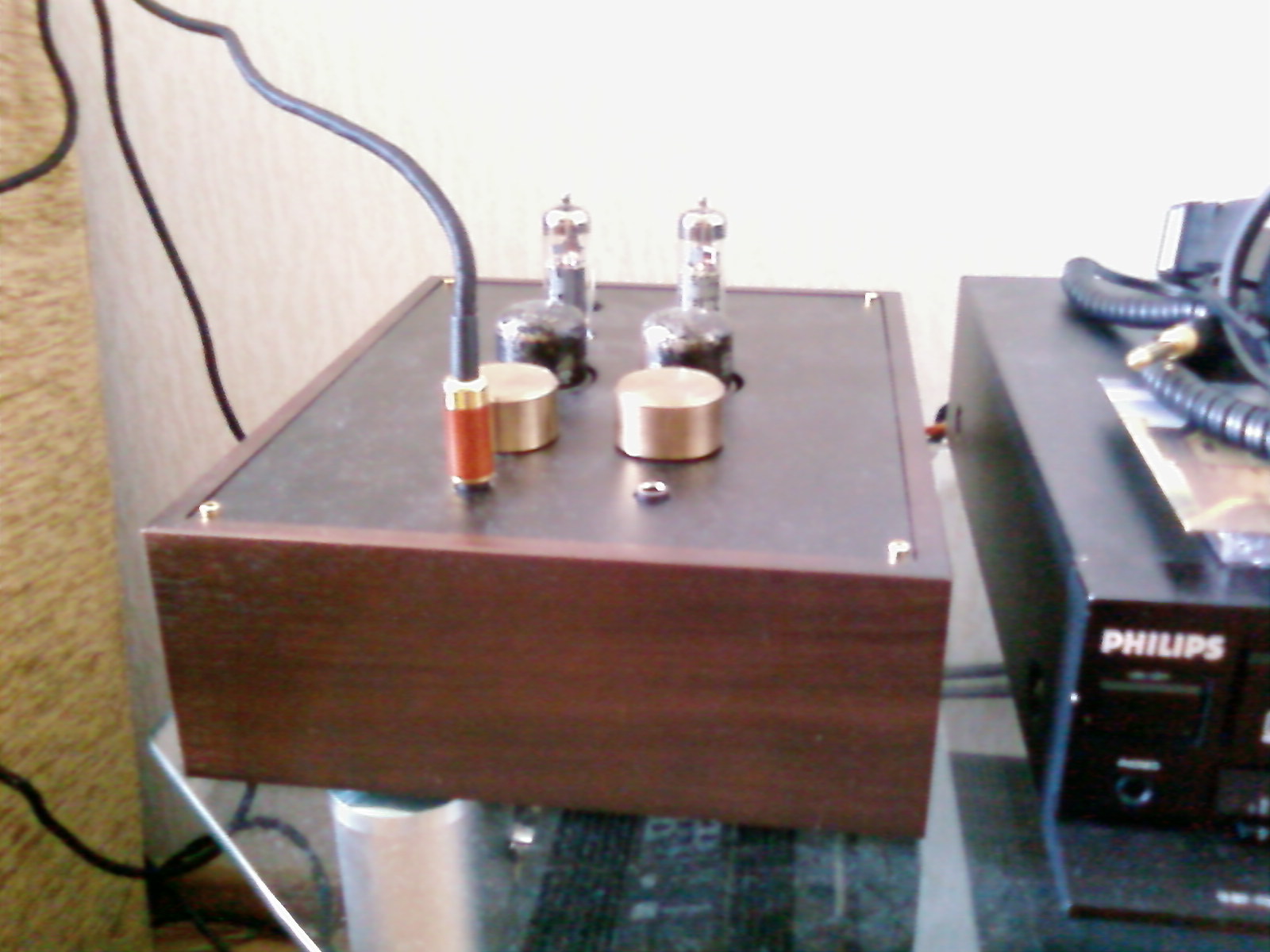

7)Усилитель для наушников двублочной конструкции:

а)блок питания на кенотроне 5Z4GT Mullard

б)оконечник включает в себя, по сути, два отдельных усилителя -

на 6Ф3П/ECL82 и EDD11 Telefunken



8)Межблочники:

а)моножила из медного сплава с разъемами NEUTRIK NF2C-B/2 и Canare F09

б)тонкий довоенный Western Electric - луженая медная моножила с разъемами Canare F09 и Furutech

в)старинный Телефункен - медная моножила в лаке - с разъемами Canare F09

г)цифровой из медного сплава с разъемами CANARE RCAP-C4F



9)Сетевики "раздетые" и "одетые" Supra LoRad 3G2.5/ Supra LoRad 3G1.5 с разъемами Фурутек 11-й и 15-й серии, Kopp и Legrand.



10)Наушники:

Beyerdynamic DT511 / DT660mkII(Ed.1985,600Ом) / DT770(Ed.1985,600Ом) / DT880(Ed.1980,600Ом) / DT990(Ed.1985,600Ом) / DT901, DT911 .

Sennheiser HD565

JVC HP-20



11)Выделенная сетевая линия: Canare 4S11 в плетеном экране и блок розеток Legrand 50627.



Все компоненты сделаны Дмитрием Губченко (Demograf) и Олегом (Lukich) . Ну а Stas и immozart приложили много усилий, дабы помочь мне послушать все старые баеры и отобрать в коллекцию лучшие модели. И отдельное спасибо Антону Алипову за вновь обретённые 911-е!

Изменено 7 ноября, 2016 пользователем AlAnBek

[Igorian 49]

Заметил в вашей системе Баеры, вспомнил наш недавний оффтоп, где я высказал мнение по поводу того, что DT 880 неэлектронные инструменты отыгрывают менее натурально, чем HD 595. Стало интересно, почему вы пользуетесь Баерами, велика ли разница между DT 48, DT 911 и DT 880 в возможностях натуральной подачи звука? Подумалось, почему же тогда вокальные партии мне кажутся более натуральными именно в Баерах (но это вопрос уже ко мне)? Еще подумалось, что возможная причина в тракте.

[AlAnBek 748]

Заметил в вашей системе Баеры, вспомнил наш недавний оффтоп, где я высказал мнение по поводу того, что DT 880 неэлектронные инструменты отыгрывают менее натурально, чем HD 595. Стало интересно, почему вы пользуетесь Баерами, велика ли разница между DT 48, DT 911 и DT 880 в возможностях натуральной подачи звука? Подумалось, почему же тогда вокальные партии мне кажутся более натуральными именно в Баерах (но это вопрос уже ко мне)? Еще подумалось, что возможная причина в тракте.



Разница весьма велика. 48-е и 911-е имеют не только натуральное, но и очень живое звучание (при соответствующих возможностях остального тракта, естественно). Особенно на вокале и струнных.

[Equalizer 15]

мне даже на 880 струнные больше нравятся чем на большинстве ушей от других контор)

[cergei82 8]

AlAnBek

а что такое клок?

[AlAnBek 748]

AlAnBek

а что такое клок?



Он же кварц, часы, тактовый генератор.

[andafan 97]

AlAnBek

Спасибо, интересно.

А как Вы относитесь с "страшилкам" о том, что, дескать, линзы лазерных головок, даже стеклянные, живут не больше 7 лет, а излучающие диоды в них - и того меньше. У меня вот сердце екает, когда бывает головка сбоит, щёлкает (редко правда, на плохо записанных болванках). Конечно, если что случится, головку можно и заменить. (но тут могут быть проблемы с юстировкой)

На Вашем винтаже проблем нет?

[steel_monkey 99]

Можно несколько технических вопросов?

1. Как ламповый клок в сравнении с каменным ( хотя я догадываюсь ) . По какой схеме собран каменный клок?

2. Делается ли реклок данных на входе в микросхему ЦАП ( синхронный реклок) ?

3. Какой номинал резистора преобразования тока в напряжение, какой тип? Как сделан трансформатор?

Красиво выглядит

[AlAnBek 748]

AlAnBek

Спасибо, интересно.

А как Вы относитесь с "страшилкам" о том, что, дескать, линзы лазерных головок, даже стеклянные, живут не больше 7 лет, а излучающие диоды в них - и того меньше. У меня вот сердце екает, когда бывает головка сбоит, щёлкает (редко правда, на плохо записанных болванках). Конечно, если что случится, головку можно и заменить. (но тут могут быть проблемы с юстировкой)

На Вашем винтаже проблем нет?



Нормально отношусь. Изнашивается все.

Другое дело, что старые транспорты практически неубиваемы. Проблемы с головой, конечно, бывают. Но чаще это проблемы с кондерами блока питания или платы управления. У Филипсов проблем с чтением нет. Грюндик не любит крайние треки на некоторых дисках, но, судя по поведению, это проблема с кондерами. Никак не найду время отдать на профилактику, дело-то ерундовое. Ну а в крайнем случае можно и заменить.

Новодельные же транспорты зачастую не все читаюти в новейшем состоянии. Да и срок жизни у них значительно меньше.

[AlAnBek 748]

Можно несколько технических вопросов?

1. Как ламповый клок в сравнении с каменным ( хотя я догадываюсь ) . По какой схеме собран каменный клок?

2. Делается ли реклок данных на входе в микросхему ЦАП ( синхронный реклок) ?

3. Какой номинал резистора преобразования тока в напряжение, какой тип? Как сделан трансформатор?

Красиво выглядит



Спасибо!

Но вопросы, конечно, хорошие. Я же не технарь и не сам все это делаю.

По поводу того, по какой схеме собран клок, делается ли реклок и как собран трансформатор - все вопросы к Диме.

В 650-м стоят Воробьевские трансы, в 960-й Дима ставил какие-то старые советские звуковые. С номиналом и типом резисторов преобразования сложно. 650-й переделывался на моих глазах, но это было уже давно. 960-й же отдавал Диме и честно говоря, не знаю, что именно он использовал. Трансы из 960-го, возможно, вообще уберем, т.к. последнее время предпочитаю слушать без них.

Ламповый клок дает более тембрально богатый, породистый и живой звук. Разница довольно ощутима. Хотя признаюсь, что 650-й с каменным клоком слушать не перестал, звучит очень даже неплохо. Но это получился вообще эксперементальный аппарат, который можно слушать в разных комбинациях, что, помимо определенной универсальности, дает возможность сравнивать и оценивать разные варианты реализации. В перспективе при доработке Грюндика попробуем, если получится, сделать клок на какой-нибудь более старинной лампе.

[ant 67]

AlAnBek

Спасибо, интересно.

А как Вы относитесь с "страшилкам" о том, что, дескать, линзы лазерных головок, даже стеклянные, живут не больше 7 лет, а излучающие диоды в них - и того меньше. У меня вот сердце екает, когда бывает головка сбоит, щёлкает (редко правда, на плохо записанных болванках). Конечно, если что случится, головку можно и заменить. (но тут могут быть проблемы с юстировкой)

На Вашем винтаже проблем нет?

Ха-ха! У меня древний бюджетный Пионер работал как железный 7 лет потом продал, он ещё столько же работает у нового хозяина. Бросьте страшилки эти. Всё-таки, если техника не дивидюк современный китайский за 100 баксов, о надёжности позаботились. Вопрос к хозяину - что ж вы "мёртвые" АКГ не продали или не выкинули? Чай, завонялись уже от трупного запаха.

[AlAnBek 748]

AlAnBek

Спасибо, интересно.

А как Вы относитесь с "страшилкам" о том, что, дескать, линзы лазерных головок, даже стеклянные, живут не больше 7 лет, а излучающие диоды в них - и того меньше. У меня вот сердце екает, когда бывает головка сбоит, щёлкает (редко правда, на плохо записанных болванках). Конечно, если что случится, головку можно и заменить. (но тут могут быть проблемы с юстировкой)

На Вашем винтаже проблем нет?

Ха-ха! У меня древний бюджетный Пионер работал как железный 7 лет потом продал, он ещё столько же работает у нового хозяина. Бросьте страшилки эти. Всё-таки, если техника не дивидюк современный китайский за 100 баксов, о надёжности позаботились. Вопрос к хозяину - что ж вы "мёртвые" АКГ не продали или не выкинули? Чай, завонялись уже от трупного запаха.



Я уже объяснял, почему не могу избавиться от 271-х. Все довольно просто. Это единственные наушники, которые считает удобными моя супруга.

[mpsnik 0]

AlAnBek

Интересная система у вас система

А усилок ушной двухблочный?

[steel_monkey 99]

Спасибо за ответ. Трансики Воробьева, это, конечно, круто

Попробую узнать у Дмитрия побольше.

[AlAnBek 748]

Спасибо за ответ. Трансики Воробьева, это, конечно, круто

Попробую узнать у Дмитрия побольше.



Конечно, по чисто техническим вопросам Вам проще связаться с ним.

[AlAnBek 748]

AlAnBek

Интересная система у вас система

А усилок ушной двухблочный?



Да, блок питания на втором фото слева внизу (прошу прощения за качество фоток).

[mpsnik 0]

Это хорошо что питание вынесено. Хотелось бы конечно получше его рассмотреть, жаль что фотки не очень. Правда я и сам себе фотик нормальный все никак не куплю.

[AlAnBek 748]

Всё-таки, если техника не дивидюк современный китайский за 100 баксов, о надёжности позаботились.



Прм всем уважении к винтажу я не стал бы обобщать столь категорично. Не вся старая техника может похвалиться качеством и надежностью. Именно поэтому не вся старая техника может называться винтажом.

[AlAnBek 748]

Это хорошо что питание вынесено. Хотелось бы конечно получше его рассмотреть, жаль что фотки не очень. Правда я и сам себе фотик нормальный все никак не куплю.

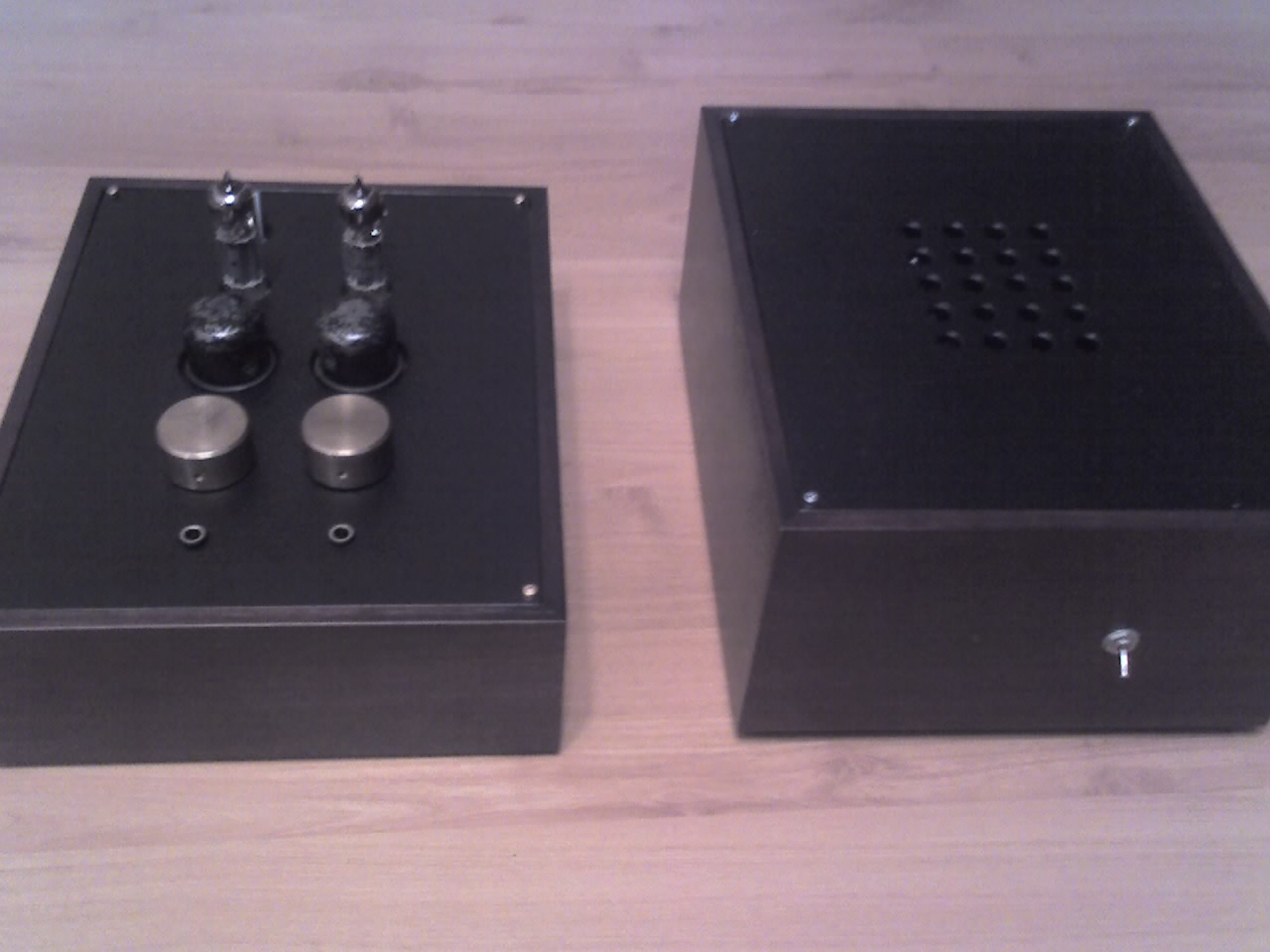

Ну внешне блок питания ничего особо интересного из себя не представляет - такой же корпус, только раза в полтора повыше и основательно тяжелее. Спереди тумблер включения и светодиод, сзади два силовых разъема.

[AlAnBek 748]

Может так лучше?

[mpsnik 0]

Да, так лучше видно, спасибо.

[StaS 16 3 Тракты]

Всё очень вкусно выглядит, хотелось бы заслушать это всё

[AlAnBek 748]

Всё очень вкусно выглядит, хотелось бы заслушать это всё



Часто бываете в Москве?

[StaS 16 3 Тракты]

AlAnBek

Очень редко и если бываю то как правило проездом. Спасибо, буду иметь в виду, как только то сразу свяжусь с вами. Вдруг когда нибудь получится...

[AlAnBek 748]

AlAnBek

Очень редко и если бываю то как правило проездом. Спасибо, буду иметь в виду, как только то сразу свяжусь с вами. Вдруг когда нибудь получится...



Все может быть. Главное, чтобы и у меня в этот момент была возможность принять.
