Rainfall

Самодельный дистрибьютор питания и технологии которые в них используются

Рекомендуемые сообщения

Тема создана с целью обмена опытом построения самодельного дистрибьютора питания а так же в познавательных целях. Дополнительно интересно обсудить технологии работы "пассивной фильтрации" на подобии GC-303 от Furutech, комбинации (карборунд, кварц, турмалин) в дистрибьюторах Acoustic Revive, компаунда ZrCa-2000 от Shunyata Research и прочих.



Уже какое-то время меня посетила мысль собрать распределитель питания, для того что бы начать нужен корпус. Навыков фрезеровки у меня нет и фантазии для заказа по моим чертежам так же не достаточно, по этому рассматриваю только готовые продукты для их самостоятельного наполнения. Практически все что можно найти на ибей и прочих ресурсах американского/японского стандарта. Только недавно узнал, что есть корпус под европейский (Schuko) стандарт. (спасибо Urez)



Европейский корпус:

AUDIOPHONICS MPC6 V2




В продаже только на французском сайте для самодельщиков Audiophonics. Похоже заказывают у китайцев с крышкой под свой чертеж отверстий. Похожий корпус с американской розеткой Valab 6 и множество не имеющих имен на ибей. Но корпус с виду не плохой.

В качестве Schuko розеток подходят: Furutech FI-E30 Gold / Rhodium / NCF (Rhodium)

Как-то давно выпускалась Hifi-Tuning Schuko Outlet но ее сняли с производства.

Так же подходят несколько простых розеток (не для аудио): Monacor AAC-180J, ABL Sursum (1461300, 1461350, 1461360)



Выбор корпусов под американские/японские розетки уже большой. Так же очень большой выбор дюплексных розеток американского стандарта которые можно применить хоть в дистрибьютор/фильтр хоть для розетки в стену.

У китайцев на ибей и алиэкспресе есть несколько неплохих с виду корпусов но с дурацкими надписями на подобии "COW KING", которые сильно убавляют желание его приобретать.

Понравился такой корпус.


Чем-то похож на корпус Acoustic Revive RTP-6 и Furutech RTP-6. Еще бы надписей не было и вообще была бы красота.



Не плохо выглядит такой вариант с ибей:

9893668de4f8t.jpg fa5de95cf1fdt.jpg



Был удивлен узнать, Oyaide оказывается продает корпуса для самодельного изготовления Oyaide MT-UB и Oyaide MT-US. В 2017 году так же появятся покрашенные в черный, красный цвета. К сожалению найти как приобрести и привезти что бы цена осталась гуманной пока не удалось.




P.S.: Тематика для меня новая, по этому буду рад если поделитесь своими мыслями и опытом построения самодельного распределителя (дистрибьютора) питания.



Хотел бы еще коснуться темы технологий "пассивной фильтрации" в дистрибьюторах.

В процессе изучения фотографий внутренностей готовых брендовых распределителей наткнулся интересные фото. На дне распределителей Furutech и Acoustic Revive серии RTP Ultimate а теперь и Absolute. (Absolute можно увидеть на официальном сайте только переключившись на японский язык) есть неких компаунд который по заверению фирм абсорбирует электромагнитные излучения. Furutech назвал технологию GC-303 и нагнал рекламного туману, Acoustic Revive не придумывала название и даже попыталось объяснить что в этом компаунде и и как он работает. Компаунд Acoustic Revive показался мне более интересным и я начал искать информацию так как было очень любопытно.



На сайте Acoustic Revive описывают процесс изготовления так. С начала засыпается на дно корпуса дистрибьютора питания слой порошка зеленого карбида кремния (Карборунд), потом в эпоксидной смоле смешивается порошок кварца и литиевого турмалина (эльбаитовая группа) и полученная смесь тонкой струйкой аккуратно заливается поверх зеленого карбида кремния. Далее смеси дают отстояться в течении недели что бы эпоксидная смола окончательно затвердела. Оригинал с картинками можно посмотреть на сайте: https://www.acoustic...rtp/rtp_01.html



На другом ресурсе нашел интервью инженера Acoustic Revive Аки Монобе который подробней рассказал как это работает. (Дальше следует вольный перевод объяснений инженера и мыслей журналиста) Зеленый карбид кремния (Карборунд) абсорбирует электромагнитное излучение. Он так же устойчив к микроволновому излучению (радар, сотовый телефон, роутер и т.д.), по этому может фильтровать высокочастотные электромагнитные излучения (электромагнитный шум). Монобе утверждает, что зеленый карбид кремния работает как антенна и преобразует электромагнитное излучение в тепло. Тепло от зеленого карбида кремния воздействует на литиевый турмалин и заставляет его излучать негативные ионы. Негативные ионы понижают или убирают выработанное статическое напряжение. Можно предположить, что накопление и разряд статики имеет физический (емкостный) и электромагнитный эффект. То есть, она может создать минутные физические движения внутренней проводки. Наличие статического заряда / разряда также может создавать электромагнитные помехи, которые могут иметь эффект, хоть и маленький на электромагнитное поле вокруг проводов внутри RTP дистрибютора. Но откуда берется статический заряд? Наука такова, статический заряд может быть создан с помощью трибоэлектрического эффекта. Материалы заряжаются отрицательно или положительно, в большей или меньшей степени, в зависимости от разнородности материала, с которым они находятся в непосредственной близости. Чем дальше материалы друг от друга в трибоэлектрической серии, тем легче они создают статический заряд. Это происходит когда молекулярное притяжение поверхностей приводит к обмену зарядами, одна поверхность теряет электроны, а другая получает. Таким образом, выбор изолятора для медного проводника может влиять на степень статического заряда. Наконец есть кварцевый порошок. По данным управления патентов США, если кварцевый порошок измельчают до частиц не более 6 микрометров (знак был не очень понятный, по этому возможно другая шкала измерения), а затем нагреть до 200 С или выше, он будет генерировать излучение в дальнем инфракрасном диапазоне (15 — 1000 мкм) при комнатной температуре. Acoustic Revive рассказывает, излучение дальнего инфракрасного диапазона облегчает поток электричества. Как оно это делает я на данный момент не знаю.

Вот такой вот интересный отрывок. Оригинал на английском языке можно почитать тут: (http://www.stereotim...ss111208a.shtml)



После прочтения мне захотелось поискать доказательную базу по каждому материалу. Вот что удалось найти.



Карбид кремния (Карборунд) Зеленый:

Данный материал используется в полупроводниковой продукции, так же используется как крепкий образив. Цвет зависит от чистоты, зеленый самый чистый. Меня интересовали только свойства поглощения карборундом электромагнитного излучения, на вики такого упоминания не было. Более же плотный поиск вывел на патенты и научные книги где как раз описывалось что материал использовался для поглощения ЭМИ. Информация эта упоминалась как само собой разумеющаяся и якобы всем известная. Самое интересное карборунд использовали как основной материал но свойства поглощения ЭМИ усиливались если смешать его с другим материалом. К примеру если сделать смесь порошка зеленого карбида кремния и порошка технического углерода (carbon black) в соотношении карбон 10% от общей смеси и залить его в компаунд эпоксидной смолой, уровень поглощения ЭМИ очень очень сильно вырастает. После чего поискал информацию по карбону (углерод) и был приятно удивлен узнать что он хорошо фильтрует ЭМИ а не просто для красоты или карбоновые волокна для понижения вибраций. Карбон второй по распространенности диэлектрический материал который абсорбирует ЭМИ, но эта информация уже под отдельный раздел.

И так зеленый карбид кремния это керамический материал который сильно поглощает микроволновое излучение, это частоты от 300 МГц (длина волны 1 м) до 300 ГГц (длина волны 1 мм), что покрывает большую часть радио волн. У абсорберов энергия должна куда-то деться, во что-то преобразоваться. При поглощении ЭМИ карбид кремния нагревается, энергия уходит в тепло.



Турмалин:

Очень интересный полудрагоценный минерал. Турмалин способен притягивать пыль. Сила притяжения пыли турмалином возникает из-за того, что по поверхности кристаллов циркулирует микроток 0,06 мА (а циркулирует он из за пироэлектрических и пьезоэлектрических свойств).

Из за особенностей кристаллического строения у турмалина проявляются пироэлектрические и пьезоэлектрические свойства.

Пироэлектрические свойства - при нагревании (а затем остывании) на двух полюсах кристалла образуется разность потенциалов, положительные и отрицательные электрические заряды. То есть турмалин при нагревании способен преобразовывать тепловую энергию в электрическую.

Сайты рекламирующие свойства турмалина в коммерческих медицинских и прочих продуктах так же пишут что благодаря пироэлектрическим свойствам турмалин способен испускать лучи инфракрасного спектра 14-15 микрон. Информация требует изучения на других более научных ресурсах, по этому пока можно отнестись скептически.

Благодаря пьезоэлектрическим свойствам и особенностям кристаллического строения турмалин испускает отрицательные электрические заряды (электроны). Так же пьезоэлектрическое свойство позволяет преобразовывать в электрическую не только тепловую, но и механическую энергию. При трении или сильном давлении турмалин электризуется.

Температура нагревания турмалина для активного излучения негативных ионов необходима выше температуры комнаты или тела но и при комнатной температуре турмалин слабее но все же синтезирует отрицательные ионы. Механическое воздействие/давление то же нужно значительное.

На количество негативных ионов которые может отдать турмалин влияет тип турмалина (группа) и его размеры. Чем мельче измельчен турмалин тем лучше он излучает негативные ионы.

Литиевый турмалин (Эльбаитовая группа) самая сильная группа турмалина по излучению негативных ионов. Потом идет Дравит с чуть более слабым излучением. И самое слабое излучение у Шэрла, в 20 раз более слабое излучение чем у Элбаитов. Продаваны активно его втюхивают ссылаясь на магическую мамбу ямбу но на самом деле он просо более дешевый и доступный. Шэрл занимает примерно 95% относительно всего добытого турмалина.

Эльбаитовая надгруппа делится на подгруппы Рубеллит (тёмно-красный, розовый), Верделит (тёмно-зелёный), индиголит (тёмно-синий), ахроит (белый, бесцветный).

Из элбаитовой надгруппы проще всего найти Рубеллит, но он и один из самых дорогих так как хорош в качестве красивого полудрагоценного камня.



Кварц:

Очень распространенный минерал на земле, имеет множество разновидностей.

Нас интересует чистый кварц (горный хрусталь) и возможно дымчатый кварц (раухтопаз).

Acoustic Revive в своих "пятках" подставках из кварца пишет что только чистый кварц (не кварцевое стекло) и дымчатый кварц кварц улучшает звучание. Правда в описании кварцевого порошка для дистрибьюторов питания про дымчатый кварц нет ни слова.

У чистого горного хрусталя (чистейший природный кварц) как и у турмалина есть пьезоэлектрические свойства. От так же преобразует механическую энергию в электрическую.

Выше Аки Монобе писал что порошковый Кварц при нагреве до 200 градусов излучает в дальнем инфракрасном диапазоне. Как только я начал искать доказательную информацию, утонул в результатах по кварцевым инфракрасным обогревателям. По этому проверить не удалось.



Эпоксидная смола:

Интересный момент, эпоксидная смола способна блокировать (путем и поглощения и отражения) микроволновое излучение, только диапазона X (от 7 ГГц до 10,7 ГГц). По крайней мере исследования на которые я наткнулся тестировали именно эти частоты. Исследования показали что слабая эффективность проявляется уже у слоя 2 мм, 4 мм слой почти в 2.5 раза эффективней, а 6 мм уже не значительно эффективней относительно 4 мм. Эффективность отражения волн была выше эффективности поглощения.



После сбора по сусекам информации прихожу к выводу, что Acoustic Revive совершенно осознанно и продуманно отнеслась к созданию компаунда цель которого поглощать электромагнитные излучения и разряжать статическое напряжение.

А вот по поводу Furutech GC-303 компаунда думаю его содержание зеленый карбид кремния, дополняющий материал усиливающий поглощение и прозрачный тип эпоксидной смолы. Скорей всего данный компаунд только фильтрует ЭМИ от частот 300 МГц до 300 ГГц.





Интересные ссылки (на английском языке)



Микроволновые поглотители для неспециалистов:

https://www.cumingmi...-layperson.html



Карбид кремния (Карборунд):

http://wiki.anton-pa...on-carbide-sic/



Турмалин:

https://books.google...tsec=frontcover (страница 236-239)



Исследование X-Band микроволнового поглощения и отражения эпоксидной смолы:

http://jhealthscope....rticle_id=30203



P.S.: Данный пост пока сыроват да и собирал информацию дилетант. Скорей всего буду дополнять и корректировать найденные ошибки. Надеюсь чтиво интересное.

P.S.S.: Руки и ноги быстрей мыслей. Не успел опомниться а дома уже лежит кило порошка зеленого карбида кремния, кристаллы турмалина и кварца. Буду кумекать как их крошить до порошка. :)

Изменено пользователем Rainfall

Charleston+Lynx D60

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В качестве Schuko розеток подходят только Furutech FI-E30 Gold / Rhodium / NCF (Rhodium), в остальном выбор шире.

данные Фурутек произведены под размеры и крепления стандарта Monacor, стало быть и все остальные что ему соответствуют- тоже подойдут.

Не успел опомниться а дома уже лежит кило порошка зеленого карбида кремния, кристаллы турмалина и кварца. Буду кумекать как их крошить до порошка.

с большой вероятностью найти не подделку, турмалин разных фракций можно найти на японском Ракутене(тянуть посредником инджапан/бэстджапан и т.п.)

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Urez, Спасибо! Про стандарт Monacor не знал. Чуть попозже добавлю в первый пост.



По поводу Турмалина, в моем случае найти его не сложно. В СПб есть магазин который продает камни с заключением геммолога. Так же в городе очень часто проходит выставка "Мир камня". Я как раз оттуда притащил несколько камней. Там же в уголке была палатка геммолога. Может за денежку определить что за камень, подсказывать ему не потребуется, можно хоть свой с коллекции принести. На выставке приобрел очень хороший чистый кристалл по хорошей цене с трещиной по середине. По этой причине и скидывалась цена. Женщина сетовала что поломали при перевозке, хоть на выброс теперь такой. Я говорю не надо выбрасывать, Вы что. )) Объяснил что мне для эксперимента, можно сказать в научных целя. (наука для меня) Подарила еще маленький кристаллик, говорит мой вклад в науку. :D Пообщались, где-то у них турмалиновая крошка была, тоже говорит кто-то покупает. Оставила визитку с электронной почтой, сказала напишите, как раз узнаю что по цене но уж точно дешевле крупных кристаллов которые покупают в коллекционных целях. Пока еще не писал, может завтра поинтересуюсь. Следующая выставка в городе будет в феврале, но они на него не записывались, будут только в марте. Но говорит новых камней пока не будет, так как первые взрывы пойдут где-то в апреле. Но крошку может привезти или выслать почтой.


Charleston+Lynx D60

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



P.S.S.: Руки и ноги быстрей мыслей. Не успел опомниться а дома уже лежит кило порошка зеленого карбида кремния, кристаллы турмалина и кварца. Буду кумекать как их крошить до порошка. :)



Не успел опомниться, а дома уже лежит гора алмазов... :yes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

P.S.S.: Руки и ноги быстрей мыслей. Не успел опомниться а дома уже лежит кило порошка зеленого карбида кремния, кристаллы турмалина и кварца. Буду кумекать как их крошить до порошка. :)



Не успел опомниться, а дома уже лежит гора алмазов... :yes:

...о, как бывает! :shok:

но


теперь хоть выбрось... :pardon:

Изменено пользователем pollar

Philips CD104(винтаж) - MS Audio FHA1.2 - Denon 2000 /всё в разной степени доработано/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Одно время подумывал о чем-то типа

http://adamhall.ru/catalog/item492.html

корпус металл ...выключатель выкинуть естественно


Marantz CD-16 - Exposure 3010 - Triangle Antal

L Семигор - Ath W5000



Балуюсь: TinyCore - Аплеер - RME Digi96 - North Star 192 mk2, далее см выше

Портатив: Colorfly C4, HighScreen Boost 3, LG V20 - Ath ES10, ATH-CKR9, ATH MSR7- на работе

КАБЕЛЯ:

Межблоки - 1. Oyaide FTVS-510 на коннекторах FP-106® 2. Acoustic Zen Silver Reference Il

Цифровик - Ortofon 5000 silver

Питающие: ЦАП - Rainbow Air Hi End, Мощник - Harmonic Technology's Fantasy AC-10,

Было: Пегас с реклоком, NFB-3, Audiolab M-DAC, Sony ХBA-2, AKG 271 mk2, QLS550A, Hifiman 601, Левз PA-S-018, NAD C515, Sony MDR-EX450

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Одно время подумывал о чем-то типа

http://adamhall.ru/c...og/item492.html

корпус металл ...выключатель выкинуть естественно



Выключатель иногда нужен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

данные Фурутек произведены под размеры и крепления стандарта Monacor, стало быть и все остальные что ему соответствуют- тоже подойдут.



Немножко поискал. Похоже Monacor это просто бренд MONACOR INTERNATIONAL, у них на сайте прямо так и написано. Модель розетки AAC-180J (контакты никелированная латунь), но есть и другие модели. Четко найти как называется стандарт пока найти пока не удалось.


Charleston+Lynx D60

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

данные Фурутек произведены под размеры и крепления стандарта Monacor, стало быть и все остальные что ему соответствуют- тоже подойдут.



Немножко поискал. Похоже Monacor это просто бренд MONACOR INTERNATIONAL, у них на сайте прямо так и написано. Модель розетки AAC-180J (контакты никелированная латунь), но есть и другие модели. Четко найти как называется стандарт пока найти пока не удалось.

да, я немного не корректно выразился, под стандарт, которому придерживается данный производитель розеток этого типа, появились они раньше, чем ими стал заниматься/торговать бренд Furutech. Кстати на Аудиофониксе были раньше и их розетки, т.е. "попроще" чем Фуру, с которыми можно собрать их дистрибьютор питания. Может и сейчас есть. У меня дома(на родине) в стационарном компе где-то был эскиз с их габаритными размерами и креплениями(диаметр, межцентровое и т.п.). В общем в сети можно найти. Думаю в СПб можно и контору найти, которая сварить ультразвуком возьмется внутреннюю разводку вашего распределителя.

Зы, извините за сумбур, с телефона в дороге

Изменено пользователем Urez

Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если по теме, то несколько раз делал сетевые дистрибьюторы на базе промышленных фильтров EPCOS.

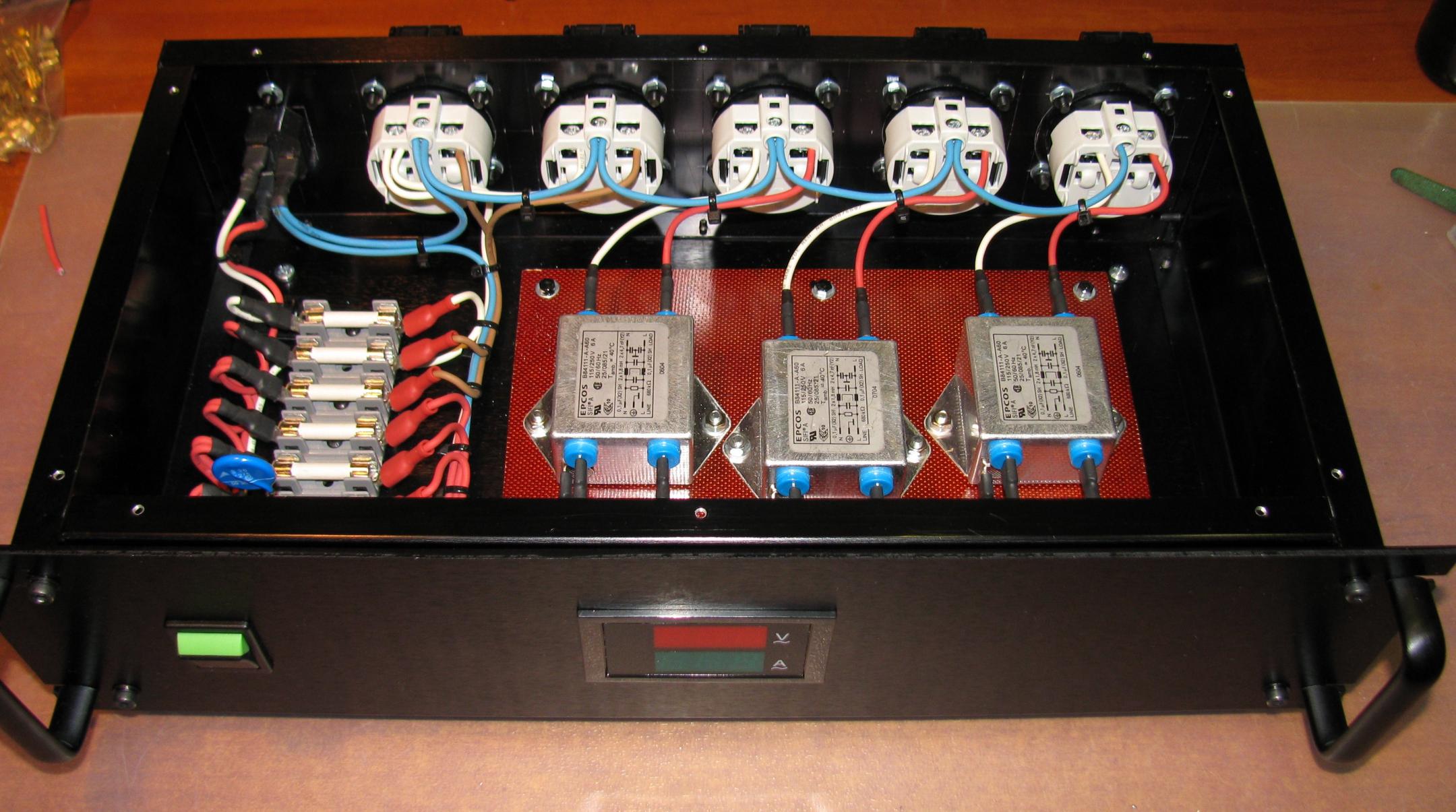

На фото дистрибьютор на три фильтрованных выхода и два прямых, прямые используются для подключения усилителей мощности.

Индикацию сетевого напряжения и потребляемого тока нагрузки ( через трансформатор тока) выполняет готовый тайваньский модуль.

Предохранители в линии Bussmann или SIBA , сетевой выключатель APEM на 25А. Розетки европейские, shuko с подпружиненной

крышкой. Разводка проводом HUBER+SUHNER RADOX125 сечением 1,5кв.мм.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Volos, По какому принципу Вы вибирали фильтры EPCOS?






USB-AD ( лин. БП PWR-USB) от PVD Audio -> Hydra-Z (лин. БП) -> North Star Desing Supremo -> North Star Design Linestage -> Forte Audio 3

XLO Signature 2.1 и 2.2 RCA, XLO Signature 2.2 XLR, XLO Signature 5.1, AQ Raven, USB Zonotone 7n Shupreme, USB AQ Diamond.
VooDoo Platinum, XLO Reference, Saec AS-7000, AZ Krakatoa, Harmonix Studio Master, Acrolink 7N-PC4030 Anniversario, LightSpeed CLS 6400, LightSpeed CLS 3200



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

IMG_5297.JPG IMG_5295.JPG IMG_5298.JPG

И внешне и внутренне выглядит замечательно. Грамотная и аккуратная разводка. Красивый и лаконичный корпус. Что можете сказать с точки зрения звука? Сергей, если я не ошибаюсь? :)

Система Rutger



CD Players: PS Audio Lambda Two Special (CDM-9 Pro), PS Audio Lambda Two (CDM-9 Pro), PS Audio Lambda (CDM-9 Pro), Marantz CD-23F (CDM-9 Pro, 2xTDA1547), Philips CD304 MKII (CDM-1, TDA1541) + Сlock (Lynx OSC77 + Vanguard TCXO 0.1ppm 11.289600 MHz), Philips CD304 MKII (CDM-1, TDA1541)
DACs: RME HDSPe AIO (AD1852/CS5361), Wadia 27ix (8xPCM1702U-K + 2xMotorola DSP), Burmester 870 MKI (2xPCM53KP-I, CX23053)
Amplifiers: Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2), Victor’s Light Voice IZO DHT (6SL7 WGT Sylvania, 2A3-T Mark II Psvane), KGSShv Carbon
Headphones: Abyss AB-1266, Audeze LCD-4 (SAA Endorphin, Balanced), Audeze LCD-2 (NoFazor, ver. 2.5, Rosewood, Cu(6/4)/Ag(2) from Ilya-s), Perun "Live Sound", Beyerdynamic DT990/600 Ohm (VTG), Koss Pro/4 AAA, Sennheiser G4ME ZERO
АС: Neat Acoustics Motive SX3 (Slinkylinks, IsoAcoustics Aperta)
Power: PurePower 1050, БГР (ТТП-350 "Торэл", 2x225В), Accustic Arts Power Strip Passive 6, Most HV6

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Volos,

А на сколько эффективны эпкосы , и в частности при таком подключении (земляной контакт подключен), если земли в проводке вовсе нет ?


«Объяснения вообще считаются в порядочном обществе признаком дурного тона. Мне и самому становится не по себе, когда кто-нибудь начинает что-либо объяснять, — в случае необходимости я и сам сумею все понять.»



Регенератор ASA/ Eaton 9130 1,5kVa/Arcam 33_Pioneer PD73/C.E.C. TL5100/MacMini/Sonore MicroRendu/Sonore UltraRendu/HOLO Audio Spring Lev.3/OPPO Sonica DAC_Mytek Stereo192_Aune S16-_Lynx D68_/AMB Beta22 4-board balanced+2xSigma22 (by Helium)_Ратша_AMB Beta22 3-board w/Active ground(by Helium)_ LynxHA 61_MF X-can V3(upgrd) /Fostex TH900Mkll_Hifiman He-6 (FocusPad-A)__ Sennheiser HD 800_AKG 612 Pro/HD 650__ Fostex TH 600__Audio-Technica ATH-A2000X__Philips SPC-HP 890 (убиты )

цифрокабели: Ortofon DGI-K2 Silver USB 2.0/IFI nano iUSB3.0/USB WireWorld Platinum Starlight 7

DH-Labs D-750/Nordost Silver Shadow



portable for the countryside: Lenovo VSh 128Gb / xDuoo 05 / AKG 612 Pro

extreme portable: Lenovo VSh 128Gb / SonyEricson HBH-DS 200 / Yamaha EPH-50

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Al-ich,

Я брал фильтры без принципов :) Те, что были на ток нагрузки 6-10А .



@Rutger,

Спасибо :) По отзыву некоторых потребителей сих изделий, у кого то стала лучше фокусировка сцены, у кого то краски лучше в телевизоре ( если он подключен через фильтр), у кого то перестали слышны щелчки при включении холодильника (видимо совсем плохая сетевая разводка).

А у кого то, в частном коттедже, данное устройство спасло всю аудиотехнику подключенную к фильтру, и такое бывает. Да, я Сергей.



@Мелкий Пэ,

Многие считают что эффективны, но максимальный эффект конечно же при наличии эемляной шины в доме. В частных домах и в домах с электроплитами, земляная шина часто прокладывается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Многие считают что эффективны

отвлеку тогда еще на один вопрос с вашего позволения:

а имеет ли смысл вообще подключать земляной контакт фильтров, при двухпроводной сети питания?



и уж если заговорили (хм, я и заговорил :) ) про фильтры, то во многих аппаратах они совмещены с инлетом, при этом земляной контакт фильтра подсоединен на корпус (часто и сам корпус фильтра гальванически не развязан с корпусом аппарата) или саму плату. При отсутствии земли в питании, имеет ли смысл и сам фильтр "отвязать" по ней от аудиодивайса?


«Объяснения вообще считаются в порядочном обществе признаком дурного тона. Мне и самому становится не по себе, когда кто-нибудь начинает что-либо объяснять, — в случае необходимости я и сам сумею все понять.»



Регенератор ASA/ Eaton 9130 1,5kVa/Arcam 33_Pioneer PD73/C.E.C. TL5100/MacMini/Sonore MicroRendu/Sonore UltraRendu/HOLO Audio Spring Lev.3/OPPO Sonica DAC_Mytek Stereo192_Aune S16-_Lynx D68_/AMB Beta22 4-board balanced+2xSigma22 (by Helium)_Ратша_AMB Beta22 3-board w/Active ground(by Helium)_ LynxHA 61_MF X-can V3(upgrd) /Fostex TH900Mkll_Hifiman He-6 (FocusPad-A)__ Sennheiser HD 800_AKG 612 Pro/HD 650__ Fostex TH 600__Audio-Technica ATH-A2000X__Philips SPC-HP 890 (убиты )

цифрокабели: Ortofon DGI-K2 Silver USB 2.0/IFI nano iUSB3.0/USB WireWorld Platinum Starlight 7

DH-Labs D-750/Nordost Silver Shadow



portable for the countryside: Lenovo VSh 128Gb / xDuoo 05 / AKG 612 Pro

extreme portable: Lenovo VSh 128Gb / SonyEricson HBH-DS 200 / Yamaha EPH-50

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Мелкий Пэ,



При двухпроводном не имеет.

В фирменной аппаратуре часто данная земля сидит на корпусе техники, там же где и общий провод сигнала, но т.к. земляной контакт инлета не используется, при большинстве случаев (двухпроводная сеть), то он

просто висит в воздухе, и он "оторван" от сигнальной земли,т.е. не имеет контакта с корпусом. Другое дело когда используются некоторые виды импульсных БП и фильтров, где с нейтрали и линии, через конденсаторы

имеем контакт с корпусом фильтра или БП, а тот в свою очередь с шасси аппарата, в этом случае, металлический корпус фильтра обязательно необходимо изолировать от шасси техники.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

У меня есть некоторые сомнения в подключении земли с розетки к корпусу прибора. Помех по земле может быть тоже немало,учитывая кучу импульсных БП, которые туда их сбрасывают. В выше приведенном дистрибьюторе земля с фильтров идет на выходные розетки, но непонятно есть ли соединение земли на входе и выходе.В некоторых фильтрах (изотек) ставят фильтр-дроссель и на землю между входом и выходом, по стандарту там должно быть не более 4 ом для 230 вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

... , но непонятно есть ли соединение земли на входе и выходе. ...



Вот этот момент в Вашем сообщении не очень понял. Не понятно есть ли соединение в каком месте?

На сколько я вижу от вводного разъема земли идет ответвление на землю фильтров и землю выходных вилок.

Оба ответвления соединены последовательно.


Charleston+Lynx D60

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Приветствую.

Ребята, ну что из пустого в порожнее который год переливать. "Земли" у большинства вообще нет, здесь имеет смысл попробовать занулить отдельным проводником от вводного щитка. Некоторые думают что Она есть :). Но один фиг все уши решают, даже при правильной "Земле", а не наличие или отсутствие потенциала на корпусе.

Так же и с LCR-фильтрами. В моем частном случае только роутер подключен через типовой CL-фильтр от общей сети. Причем для роутера сделал линейный БП и разница, в сравнении с импульсником, слышна. Я бы еще комп от выделенки откинул, но в прямом сравнении на слух хуже.






USB-AD ( лин. БП PWR-USB) от PVD Audio -> Hydra-Z (лин. БП) -> North Star Desing Supremo -> North Star Design Linestage -> Forte Audio 3

XLO Signature 2.1 и 2.2 RCA, XLO Signature 2.2 XLR, XLO Signature 5.1, AQ Raven, USB Zonotone 7n Shupreme, USB AQ Diamond.
VooDoo Platinum, XLO Reference, Saec AS-7000, AZ Krakatoa, Harmonix Studio Master, Acrolink 7N-PC4030 Anniversario, LightSpeed CLS 6400, LightSpeed CLS 3200



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Orel, а чем отличен от миллиона других, если тут механоработ с его крышкой под розетки на пятикратную стоимость его самого?

Берите размер не "кучерявых" и компануйте под:

внутренний размер: 245*139*64 мм

Тут же не телепаты, откуда знать что(какие розетки) вы выбрали...


Sonore Rendu - ES Static - Российский & Американский *Гараж - 1266 v1

Sonore Rendu - ES Static - SR-L700



ПРОДАМ

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем доброго времени.

В свое время приобрел корпус Valab для распределителя, но не пригодился, поэтому предлагаю на продажу :smile83:

Корпус новый, на 3 спаренных розетки.

Все вопросы в личку.

Изменено пользователем sunnyleo

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем доброго времени. В свое время приобрел корпус Valab на 3 спаренных розетки для распределителя, но не пригодился, поэтому предлагаю на продажу Корпус новый, все вопросы в личку.

Так повесьте объявление в Покупке/Продаже...




Система Rutger



CD Players: PS Audio Lambda Two Special (CDM-9 Pro), PS Audio Lambda Two (CDM-9 Pro), PS Audio Lambda (CDM-9 Pro), Marantz CD-23F (CDM-9 Pro, 2xTDA1547), Philips CD304 MKII (CDM-1, TDA1541) + Сlock (Lynx OSC77 + Vanguard TCXO 0.1ppm 11.289600 MHz), Philips CD304 MKII (CDM-1, TDA1541)
DACs: RME HDSPe AIO (AD1852/CS5361), Wadia 27ix (8xPCM1702U-K + 2xMotorola DSP), Burmester 870 MKI (2xPCM53KP-I, CX23053)
Amplifiers: Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2), Victor’s Light Voice IZO DHT (6SL7 WGT Sylvania, 2A3-T Mark II Psvane), KGSShv Carbon
Headphones: Abyss AB-1266, Audeze LCD-4 (SAA Endorphin, Balanced), Audeze LCD-2 (NoFazor, ver. 2.5, Rosewood, Cu(6/4)/Ag(2) from Ilya-s), Perun "Live Sound", Beyerdynamic DT990/600 Ohm (VTG), Koss Pro/4 AAA, Sennheiser G4ME ZERO
АС: Neat Acoustics Motive SX3 (Slinkylinks, IsoAcoustics Aperta)
Power: PurePower 1050, БГР (ТТП-350 "Торэл", 2x225В), Accustic Arts Power Strip Passive 6, Most HV6

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вариант Oyaide на тему пассивной фильтрации - The electro-magnetic wave absorber (MWA) http://www.oyaide.co.../emi/pg530.html. Кто-нибудь пробовал?


PC - Grace m9xx (DAC) - Mapletree Ear+ HD - Grado RS1i/E-MU Teak/K701/Ultrasone Pro 900

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Монобе утверждает, что зеленый карбид кремния работает как антенна и преобразует электромагнитное излучение в тепло. Тепло от зеленого карбида кремния воздействует на литиевый турмалин и заставляет его излучать негативные ионы. Негативные ионы понижают или убирают выработанное статическое напряжение.

Ай молодец. Ганс Христиан Андерсен глядя сверху кусает ногти, понимая, что будучи не менее одарённым сказочником, так и не смог, в отличие от Монобе, монетизировать свой талант.




Наушники (ALL DIY): MacMini (Audirvana) - Charleston - Lynx D29V3 - Lynx P45V2 - GS-1 (Kevin Gilmore) headphone amp with sigma 22 PSU (Ti Khan) - Audeze LCD-3

AC (ALL DIY): MacMini (Audirvana) - Charleston - Lynx D29V3 - Lynx P45V2 - Lynx VTA38 - TQWT MKII (Troels Gravesen).



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну тогда о земном. Хочу сделать дистрибьютор с американскими розетками. Корпус будет Oyaide mt-ub. Учитывая, что выделёнки в ближайшее время не предвидится, насколько важен кабель между розеткой и дистрибьютором?

Изменено пользователем miky

PC - Grace m9xx (DAC) - Mapletree Ear+ HD - Grado RS1i/E-MU Teak/K701/Ultrasone Pro 900

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Присоединяйтесь к обсуждению

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.

Гость
Ответить в этой теме...

×   Вставлено с форматированием.   Вставить как обычный текст

  Разрешено использовать не более 75 эмодзи.

×   Ваша ссылка была автоматически встроена.   Отображать как обычную ссылку

×   Ваш предыдущий контент был восстановлен.   Очистить редактор

×   Вы не можете вставлять изображения напрямую. Загружайте или вставляйте изображения по ссылке.

Загрузка...

  • Последние посетители   0 пользователей онлайн

    Ни одного зарегистрированного пользователя не просматривает данную страницу

×
×
  • Создать...
