Alexander 716 Опубликовано 21 сентября, 2017 ""по классике" - внешний край обмотки (обозначен полоской) " - это всегда так? То есть есть какой-то стандарт на такое обозначение? Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 21 сентября, 2017 (изменено) из большинства источников именно такая информация - полоска или направление надписи указывает на внешний край Вот подборка из даташитов где говорится как подключать V-Cap - Which way round do they go?The green lead indicates the outermost foil, and should be connected to the lowest impedance path to ground. Another way to identify outer foil is the writing on the label flows towards the outer foil.When used in amplifiers, outer foil should be connected towards the anode of first stage If using as a bypass cap to ground, connect green lead to ground. If using as a bypass cap from a signal to B+, connect green lead to B+. If using in a feedback position, connect green lead towards the output. Jupiter - The line on the label indicates the outermost foil, and should be connected to the lowest impedance path to ground. Mundorf - Due to the induction-free winding technology in Mundirf's supreme ranges, there is not a preferred direction of installation. Jensen - умалчивает этот момент Изменено 21 сентября, 2017 пользователем Jbons 2 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Alexander 716 Опубликовано 21 сентября, 2017 А я на слух всегда ставлю. 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 21 сентября, 2017 раньше было в облом это делать, это прогрев и работа лишняя, ставил как в даташите и думал так правильно. Никому нельзя доверять)) Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
OWL 500 Опубликовано 21 сентября, 2017 Где-то попадалась информация(вроде на аудиопортале) что у Jensen как раз наоборот маркировка.То что получилось в итоге правильно еще раз доказывает что на слух делать можно. Но лично мне лениво все это, никогда никакие направления не отслушивал и делать этого не собираюсь Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 21 сентября, 2017 (изменено) А для smd резисторов на что ориентироваться кроме размера? У Vishay/Thin Film есть недорогая тонкопленка Tantalum nitride, пойдут такие в оос? Изменено 21 сентября, 2017 пользователем aist upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Gourmet 310 Опубликовано 23 сентября, 2017 ""по классике" - внешний край обмотки (обозначен полоской) " - это всегда так? То есть есть какой-то стандарт на такое обозначение? Стандартов на такое обозначение нет. Это сугубо аудифильская заморочка. На звуковой сигнал никакого влияния направление конденсатора не оказывает. Но по ослаблению наводки 50Гц внешний и наружный выводы конденсатора легко определить по осциллографу. Для конденсаторов Jupiter Copper Foil 1uFx600V лично проверял, маркировка соответствует действительности. И ещё один нюанс. При серийном изготовлении на маркировочный станок неполярные конденсаторы попадают ориентированными случайным образом.Поэтому при определении нужной ориентации при подключении конденсатора не стоит полагаться на направление надписи. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

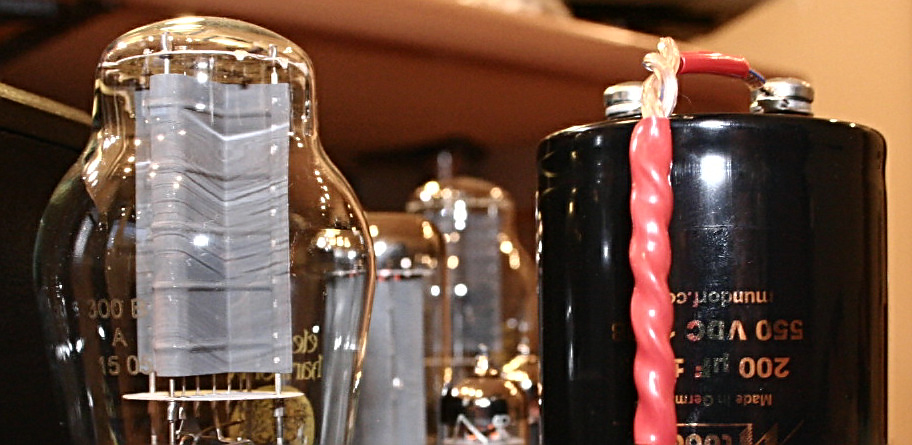

Gourmet 310 Опубликовано 23 сентября, 2017 фольговые в БП сложно "услышать" их в самые ответственные места звуковой цепи, … БП как раз является самым ответственным местом звуковой цепи.Т.к. через наушники или АС течёт ток БП, промодулированный входным сигналом. порекомендуйте пожалуйста, так что б пару по 200мкф электролитов заменить Я уже давал рекомендации: http://forum.doctorh...150#entry853565Таких у меня два 200мкФх550В в БП, плюс ещё один на 47мкФх600В в катодной цепи кенотрона.По габаритам они без проблем размещаются в подвале шасси.Вот фотка этого конденсатора. При испытаниях он сверху на шасси: 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 23 сентября, 2017 (изменено) за Мундорф Тюб Кап спасибо, но они не влезут, но буду пробовать позже всеравно, сейчас едут Дженсены по рекомендации Лукича Изменено 23 сентября, 2017 пользователем Jbons Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

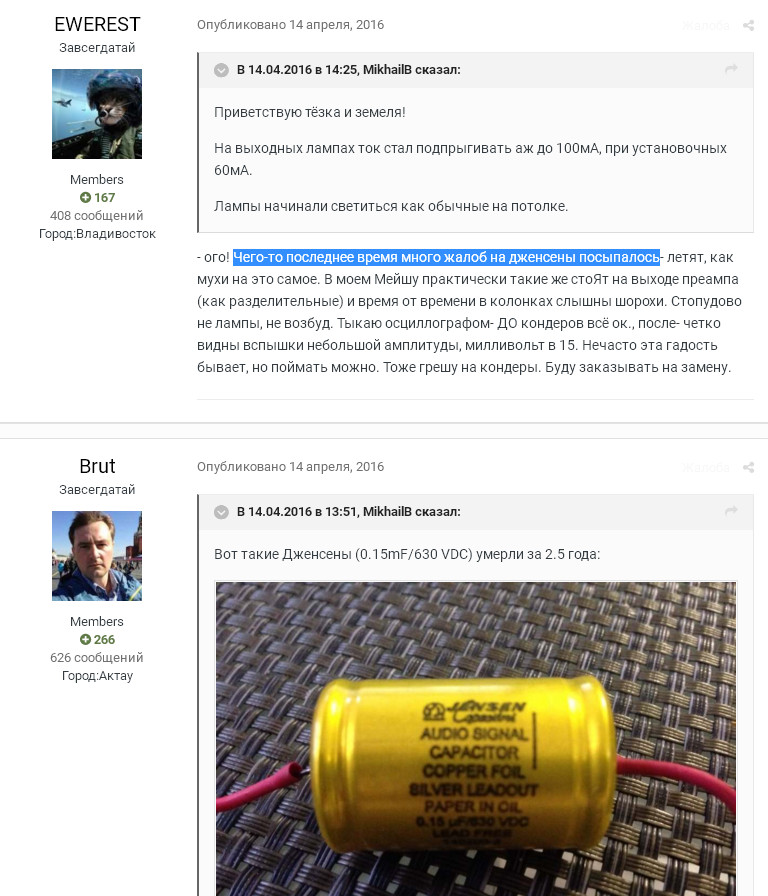

Gourmet 310 Опубликовано 24 сентября, 2017 ... сейчас едут Дженсены по рекомендации Лукича «Чего-то последнее время много жалоб на дженсены посыпалось»информация для размышления с дружественного ресурса: Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

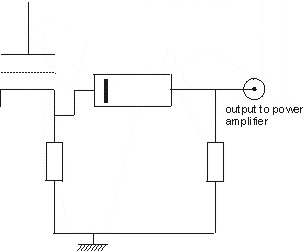

Jbons 146 Опубликовано 24 сентября, 2017 (изменено) спасибо! да, эти в алюминиевом корпусе есть жалобы. У меня классом повыше в картоне и в керамике есть. А в питание электролиты винтовые Дженсен заказал, по ним вроде все радуются.Но у меня какая-то детская надежда на бумагу в масле в питание, только не знаю какие и где берут хорошие, в сумме 2 по 50 хотя бы. Вот и Вами рекомендуемые пленочные Мундорф интересны. Кстати нашел в описании к Дженсен как их ставить, вот такая схемка Изменено 25 сентября, 2017 пользователем Jbons Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 5 октября, 2017 Друзья - маленький отчет по конденсаторам, вернее открытие года) AudioNote Kaisei Bi-Polar - в катоды после Nichicon KZ - по всем фронтам на три головы выше (сдержано пытаюсь передать вау эффект). Скорость и прозрачность, открытые, детальные ВЧ - первое впечатление, потом понимаешь, что весь диапазон существенно преобразился. С прогревом прибавляют. Jensen Axial Electrolytic - в БП вместо Mundorf M-Lytic HV. Первое впечатление "по холодному" - масштаб, пространство, воздух, диапазон/разрешение - шире/выше. Главное достоинство - СЧ, вокал по другому подается, он более утонченный, сложный, натуральный. Ушел холодный металлический окрас Мундорфа. Дженсен тембрально богат, и красив. По скорости Мундорф быстрее, возможно с прогревом Дженсен разгонится. В общем, очень доволен.В БП вместо Nichicon VY - похороны Ниччикона, этот бренд для меня перестал существовать. 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Александр Карелин 3 721 Опубликовано 5 октября, 2017 (изменено) <p><br />в катоды после Nichicon KZ <br /><br /></p> вопрос в другом: с какого бодуна и кто вас вообще надоумил в катодную цепь эту серию ничикон? Изменено 5 октября, 2017 пользователем Александр Карелин "...сочинение магистра Алькофрибаса, извлекателя квинтэссенции " Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60 Усилители: только собственного производства транзисторные и ламповые "Ратша" Плеер: Luxury & Precision L3 Pro (!balanced output!) наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R усилители: Sovereign Reference, Sovereign Baby Reference, Ратша плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было) телега Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 5 октября, 2017 <p><br />в катоды после Nichicon KZ <br /><br /></p> вопрос в другом: с какого бодуна и кто вас вообще надоумил в катодную цепь эту серию ничикон? а все по кругу ставил где номиналы подходили, скажем так ошибки молодости)) не уверен что Ниччикону вообще есть место в аудио Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Александр Карелин 3 721 Опубликовано 5 октября, 2017 <p><br />уверен что Ниччикону вообще есть место в аудио<br /><br /></p> более чем есть (только не надо пихать кудя не попадая и что не попадя), но не в ламповых устройствах без глубокой оос. А в катод можно попробовать sanyo os-con sa, sp от 1000мкф, например "...сочинение магистра Алькофрибаса, извлекателя квинтэссенции " Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60 Усилители: только собственного производства транзисторные и ламповые "Ратша" Плеер: Luxury & Precision L3 Pro (!balanced output!) наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R усилители: Sovereign Reference, Sovereign Baby Reference, Ратша плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было) телега Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Lukich 1 492 Опубликовано 5 октября, 2017 <p><br />в катоды после Nichicon KZ <br /><br /></p> вопрос в другом: с какого бодуна и кто вас вообще надоумил в катодную цепь эту серию ничикон? а все по кругу ставил где номиналы подходили, скажем так ошибки молодости)) не уверен что Ниччикону вообще есть место в аудиоЕсть, но только в цифре. В аналоге никак и нигде. Еще, может быть, в транзистор пойдут, но не уверен. Для лампы категорически нет. (имхо) 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
aist 244 Опубликовано 5 октября, 2017 (изменено) Nichicon FPCAP то же в аналог не подходят? Стоят такие в обвязке pcm1702, 100 и 560мкф. На что в размере 5-6мм можно их заменить? Panasonic FR, Vishay / Sprague лучше будут? Думал Elna Cerafine или BC поставить, но тогда номиналы уменьшаются. Изменено 5 октября, 2017 пользователем aist upnp-BBB-pcm63-VL2012-HD650v2. WIN//DS212j>>>xonar u7(*твикнутая)///PCM1702///PCM63///TDA1545A///TDA1540>>>OTL Danfi///П`ецик2//Гибрид Abbas Audio//TTL6П6С>>>HD650v.2///Sony MA900(**Z-FOIL мод)///DT150. Philips SHP8500(мод),musicmasterX1000Pro 600ом.было: PS500,W1000X,Grado RA1,SR325,Fostex HP-A8,W1000S,HE-4,AKG K712,Grado SR225i,DT150,DT990PRO,DT880PRO,violectric v200,Elfidelity USB-MAX,HM603,JVC-RX700,DSC1,FHA1.5Проводка:Klotz tp414,qed graphite. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 5 октября, 2017 <p><br />уверен что Ниччикону вообще есть место в аудио<br /><br /></p> более чем есть (только не надо пихать кудя не попадая и что не попадя), но не в ламповых устройствах без глубокой оос.А в катод можно попробовать sanyo os-con sa, sp от 1000мкф, например За ос-коны - спасибо! Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Александр Карелин 3 721 Опубликовано 5 октября, 2017 (изменено) <p><br />в транзистор пойдут,<br /><br /></p> пойдут, я об этом и написал. Аудио оно не только вакуумное. Изменено 5 октября, 2017 пользователем Александр Карелин "...сочинение магистра Алькофрибаса, извлекателя квинтэссенции " Наушники: Beyerdynamic T1 2nd Generation, Sony MDR-Z1R, Audio-Technica ATH-CKR9Ltd, кастомные Westone ES60 Усилители: только собственного производства транзисторные и ламповые "Ратша" Плеер: Luxury & Precision L3 Pro (!balanced output!) наушники Audio-Technica: ATH-W5000, ATH-ESW9, ES10(было), A2000x(было), W5000, R70x (было), CK100Pro(было), CKR9LTD, IM04(было), кастомные Westone ES60, Sony MDR-Z1R усилители: Sovereign Reference, Sovereign Baby Reference, Ратша плеер: Teclast T51, HiFiMan HM-801 (было), Pono Player SE(было), Aune M2 Pro (было), Cayin i5 (было) телега 2 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Gourmet 310 Опубликовано 5 октября, 2017 Если есть запас по усилению и ВЧ, то конденсаторы в катод лучше не ставить. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jaster 634 5 Тракты Опубликовано 5 октября, 2017 (изменено) Еще, может быть, в транзистор пойдут, но не уверен.На выходе Семигора и в его же питании отлично работали у меня. Лучше были только БГ. Элна меньше нравилась, что Керафайны, что Силмики.. Изменено 5 октября, 2017 пользователем Jaster HTPC | NAD M51 | SE 6LR8 + Cabasse Farella 400 | Polk Audio PSW12 | "Semigor" + Beyerdynamics DT901 | Stax SR-4070 [на хранении], Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

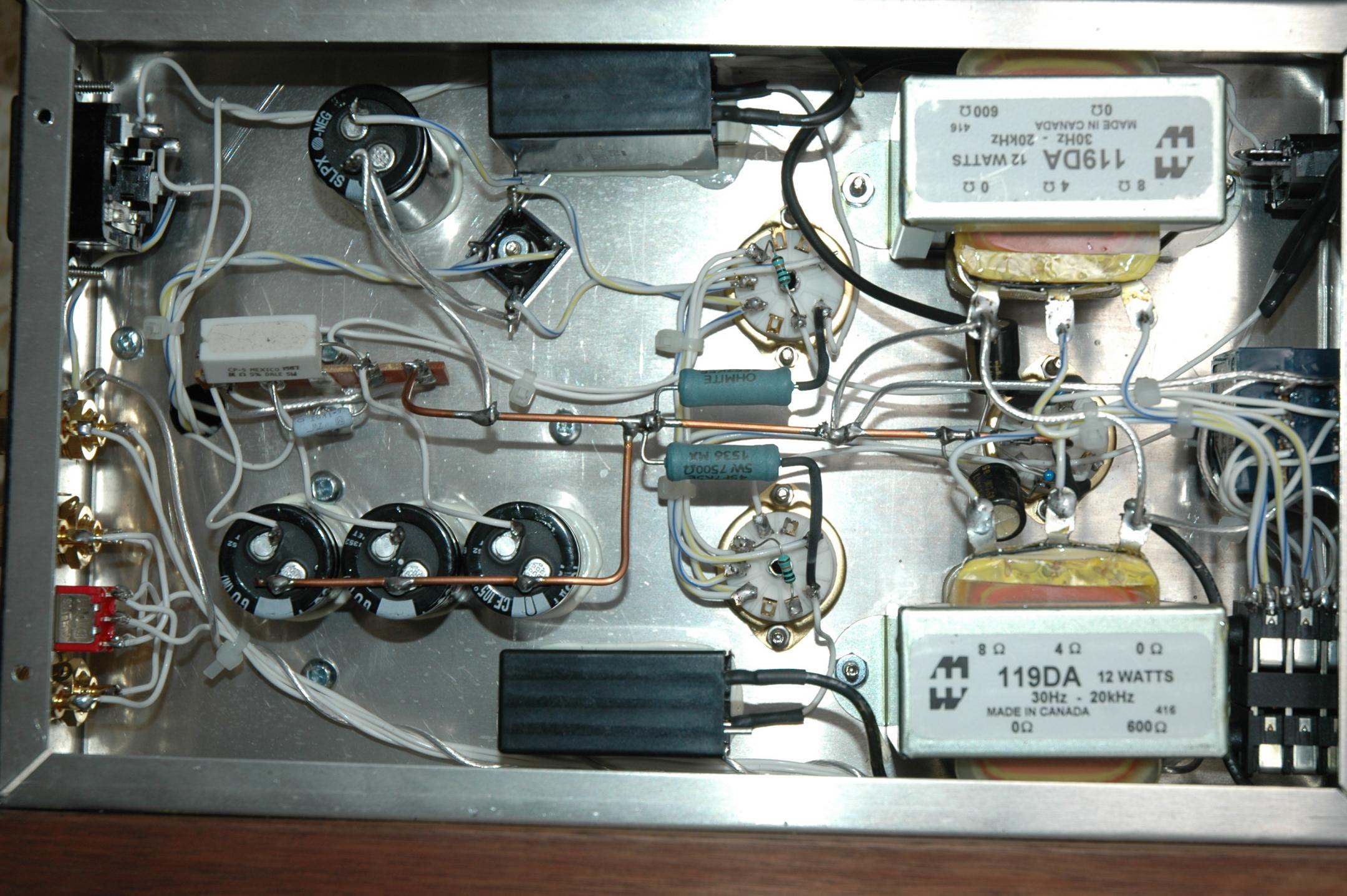

miky 46 Опубликовано 6 октября, 2017 Стоит ли поменять конденсаторы на другие/лучшие в этой схеме? Когда-то производитель ставил БГ, когда прекратили производство предлагал их как апгрейд (около 100$ за 3 кондера в БП), сегодня без вариантов. C2 - Nichikon MUSE 47uF/25VC3 - Panasonic 30uF/500VC5/6/7 - Nichikon GU(M) 100uF/400VC8 - Cornell Dubilier (SDE) SPLX 10000uF/25VDesign Ear plus HD.pdf PC - Grace m9xx (DAC) - Mapletree Ear+ HD - Grado RS1i/E-MU Teak/K701/Ultrasone Pro 900 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Lukich 1 492 Опубликовано 6 октября, 2017 Если звучание устраивает, лучше не трогать. 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Jbons 146 Опубликовано 6 октября, 2017 (изменено) поменять конденсаторы на другие/лучшие смотря как далеко Вы готовы пойти и насколько опасаетесь за будущее аппарата. Менять на действительно стоящее обойдется баксов в 300. Если это соразмерно со стоимостью и ценностью усилителя - то почему нет Изменено 6 октября, 2017 пользователем Jbons Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
miky 46 Опубликовано 6 октября, 2017 А можно поподробнее? Что именно и на что менять? И почему "опасаетесь за будущее"? У меня нет намерений менять что-либо в самой схеме, просто поменять на более качественные/подходящие (предположительно) компоненты. PC - Grace m9xx (DAC) - Mapletree Ear+ HD - Grado RS1i/E-MU Teak/K701/Ultrasone Pro 900 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
