Darkvoice 336SE-КИТ

[MaxKur 7 2 Тракты]

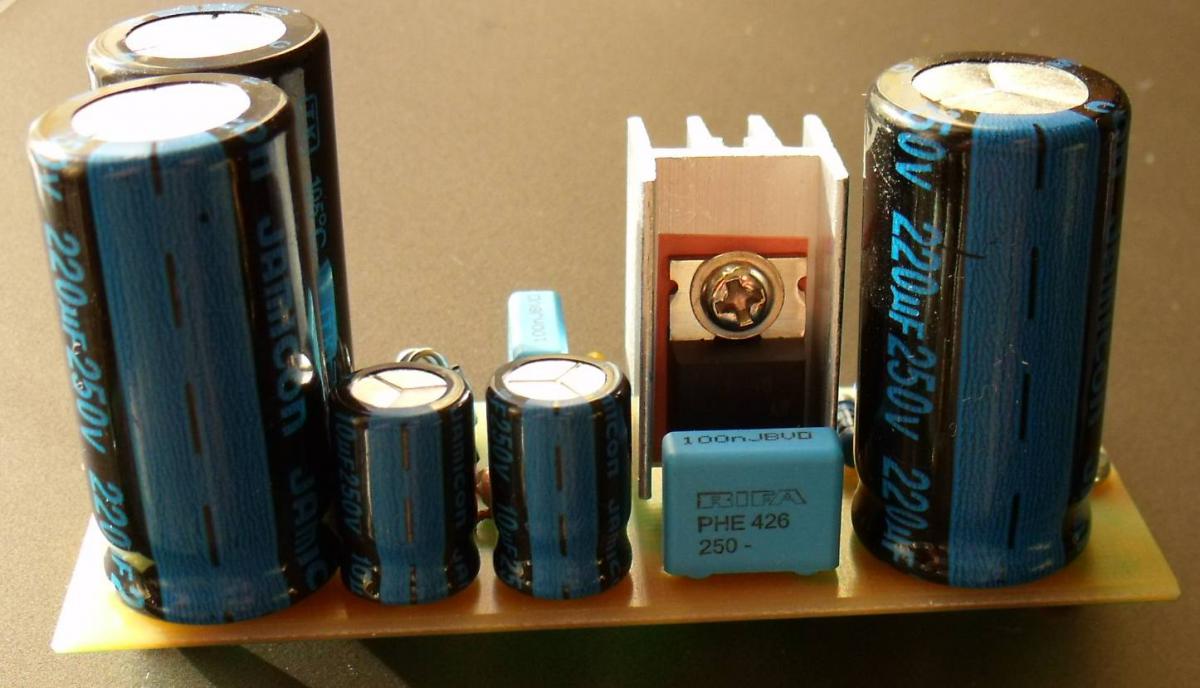

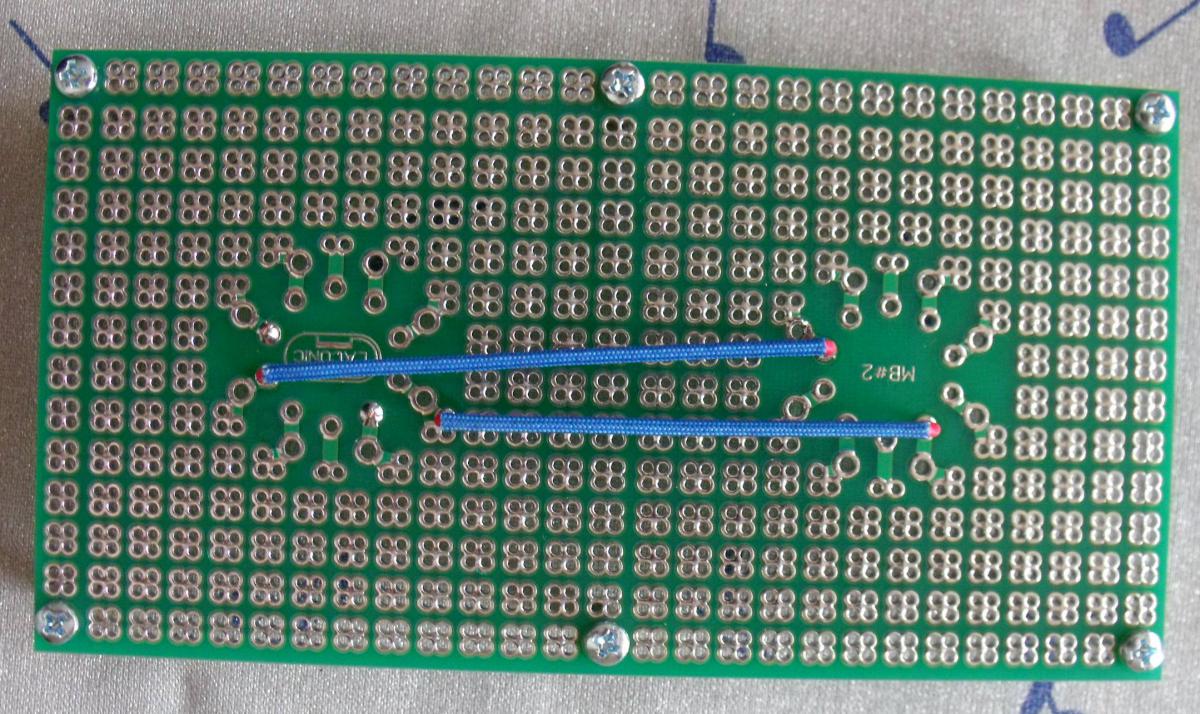

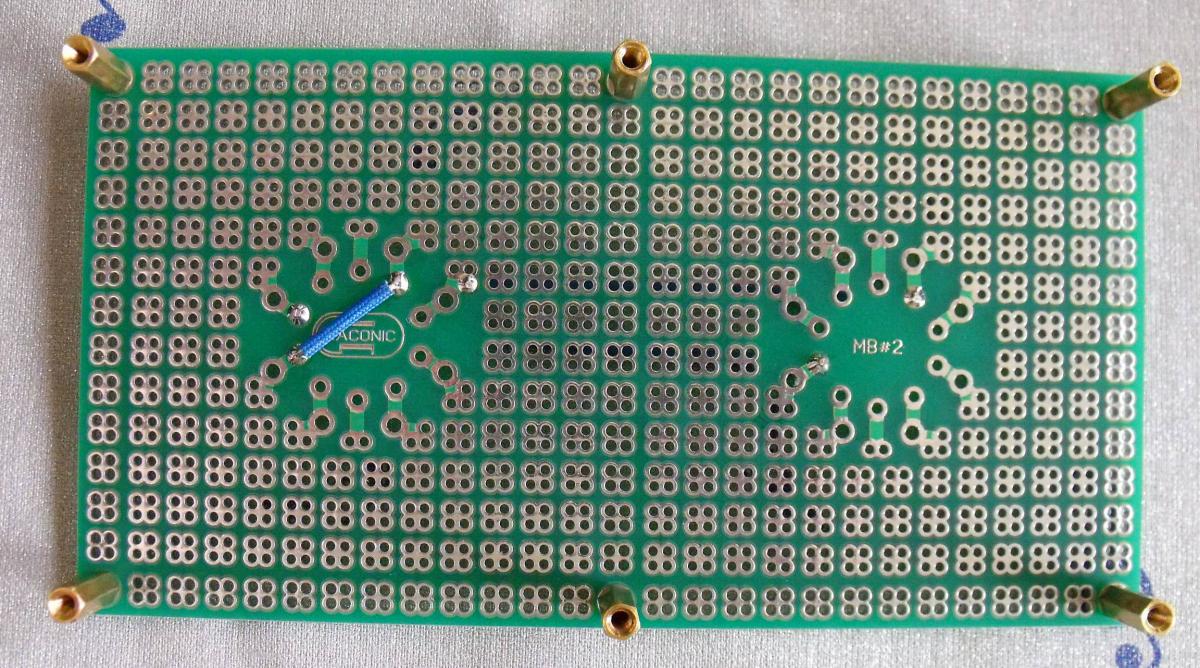

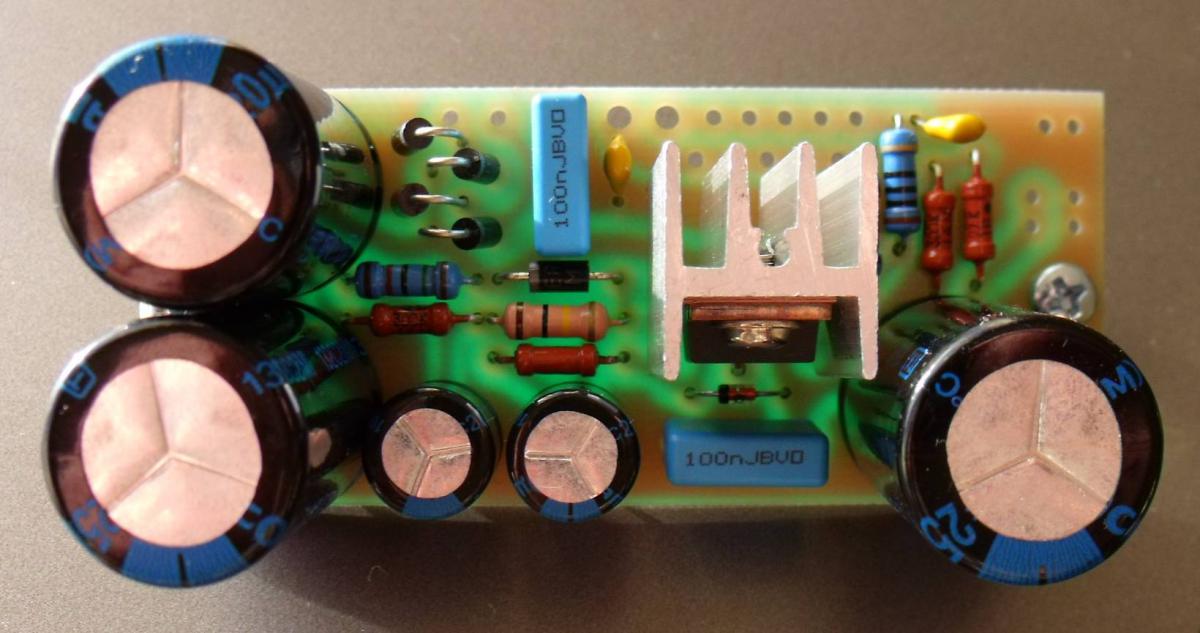

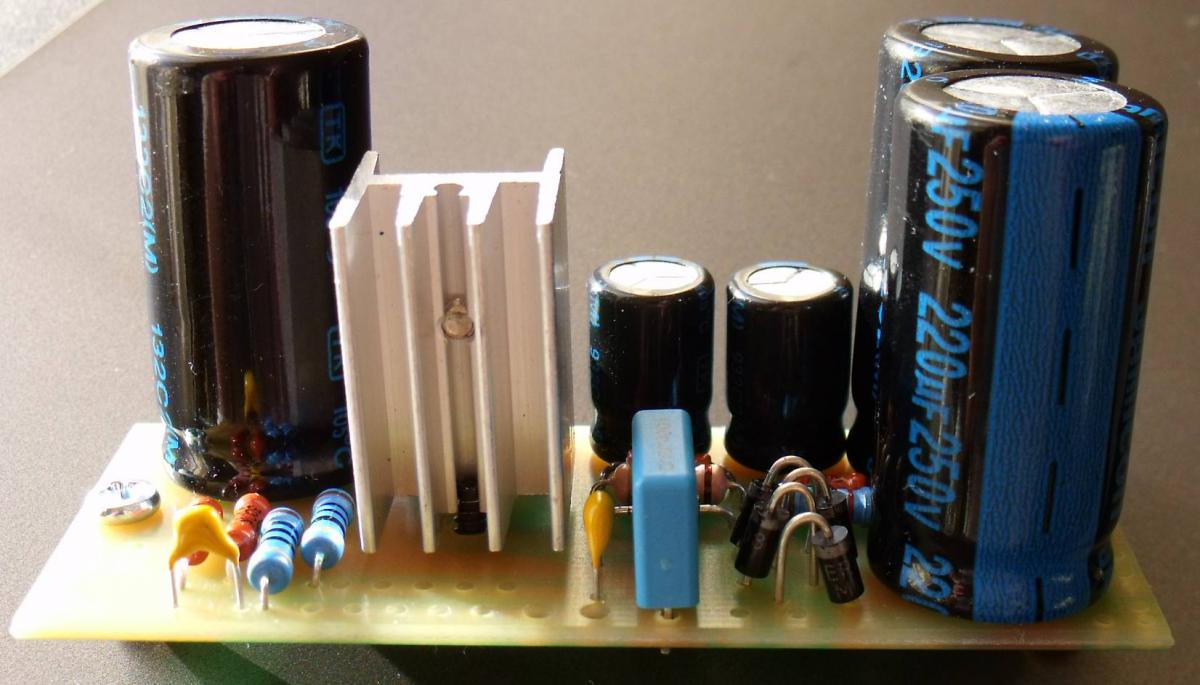

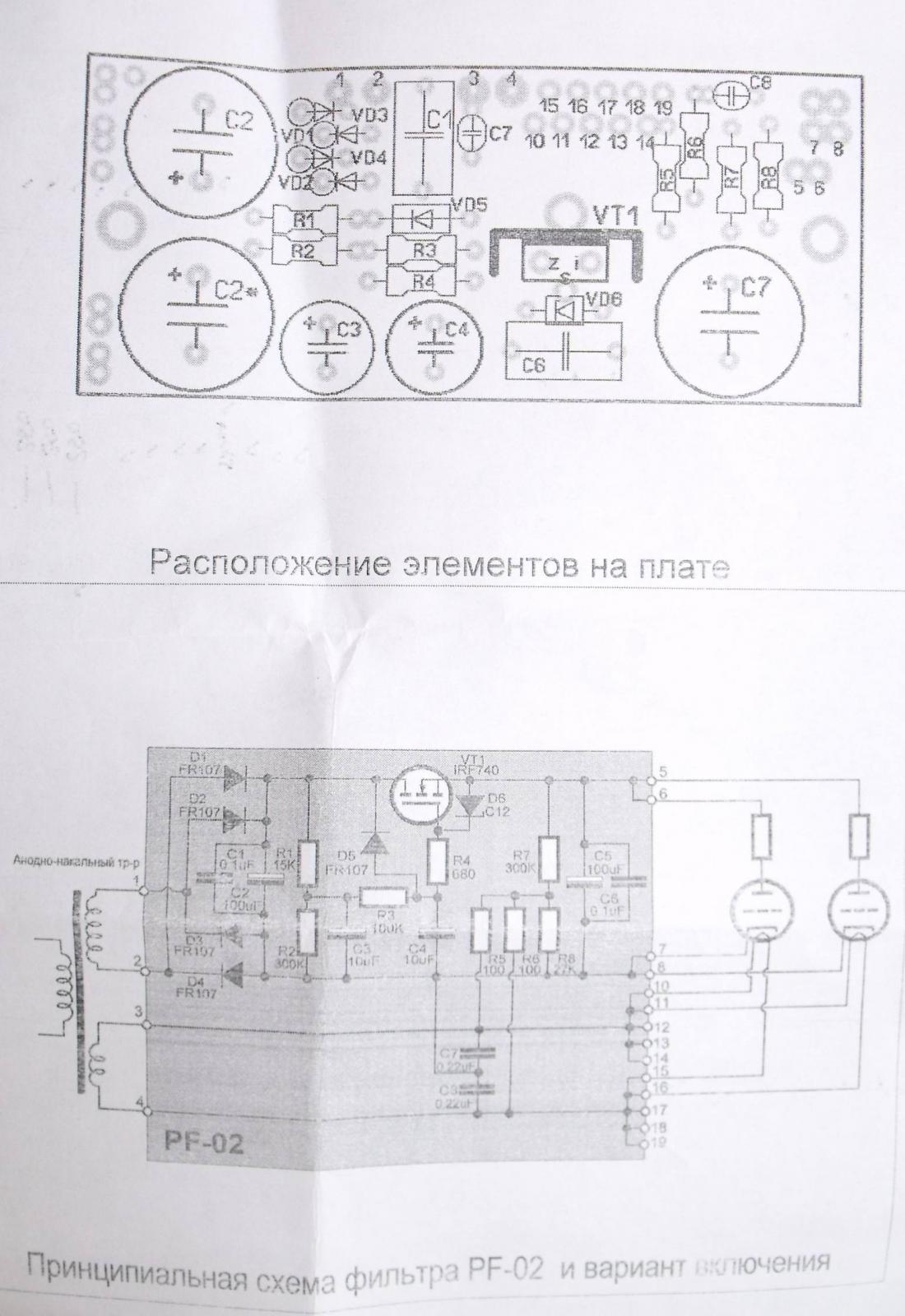

Потихоньку продолжаю собирать. Закупил в Митино луженую медную одножилу сечением 1мм², оплётку и прочие мелочи для сборки. Пока полностью закончил фильтр и начал плату усилителя собирать - разводку как в оригинале решил сделать, она достаточно грамотная и по компоновке вроде всё хорошо помещается. Сейчас в ожидании с Е-бея нормальных резисторов 1кОм 25Вт и низкопрофильных кондесаторов по питанию ( в наборе 4 по 10мкФ лежали - в оригинале было 4 по 330мкФ, но учитывая более лучшую фильтрацию электронным дросселем помех по питанию я заказал на 100мкф, в случае чего запараллелю для получения большей ёмкости ).



У меня тут ещё вопрос к разработчикам возник - набор комплектуется трансформатором ТАНТ50-160 - у него судя по данным сайта retrokit накальная обмотка 6.8в 2.6А - по даташитам лампа 6н13с потребляет ток накала 2.8А ( 6AS7G - 2,5А ) + 6н8с еще 0.6А - то есть получается, что две лампы потребляют 3.1-3.4А, а комплектный трансформатор на 2.6А рассчитан ?????

Изменено 21 октября, 2013 пользователем MaxKur

[Dark 0]

Проще заказать силовик в Царицыно с нужными вторичками.

[MaxKur 7 2 Тракты]

Что я уже и сделал - заказал c параметрами как у родного от Dark Voice на 130в 200мА и 6,3в 4А, непонятно почему в Лаконике в набор кладут неподходящий по параметрам трансформатор от Zana Deux Micro ( завышенное на 30в анодное напряжение и примерно на четверть ниже, чем нужно ток накала ).

Изменено 24 октября, 2013 пользователем MaxKur

[MaxKur 7 2 Тракты]

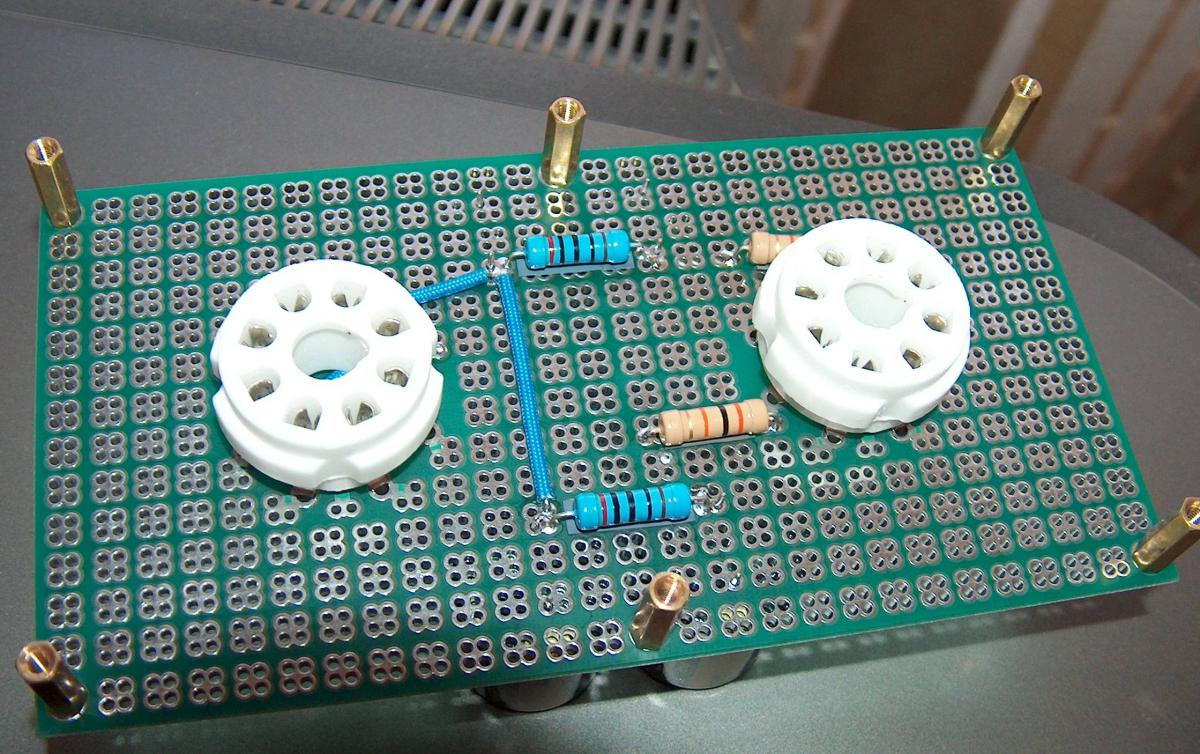

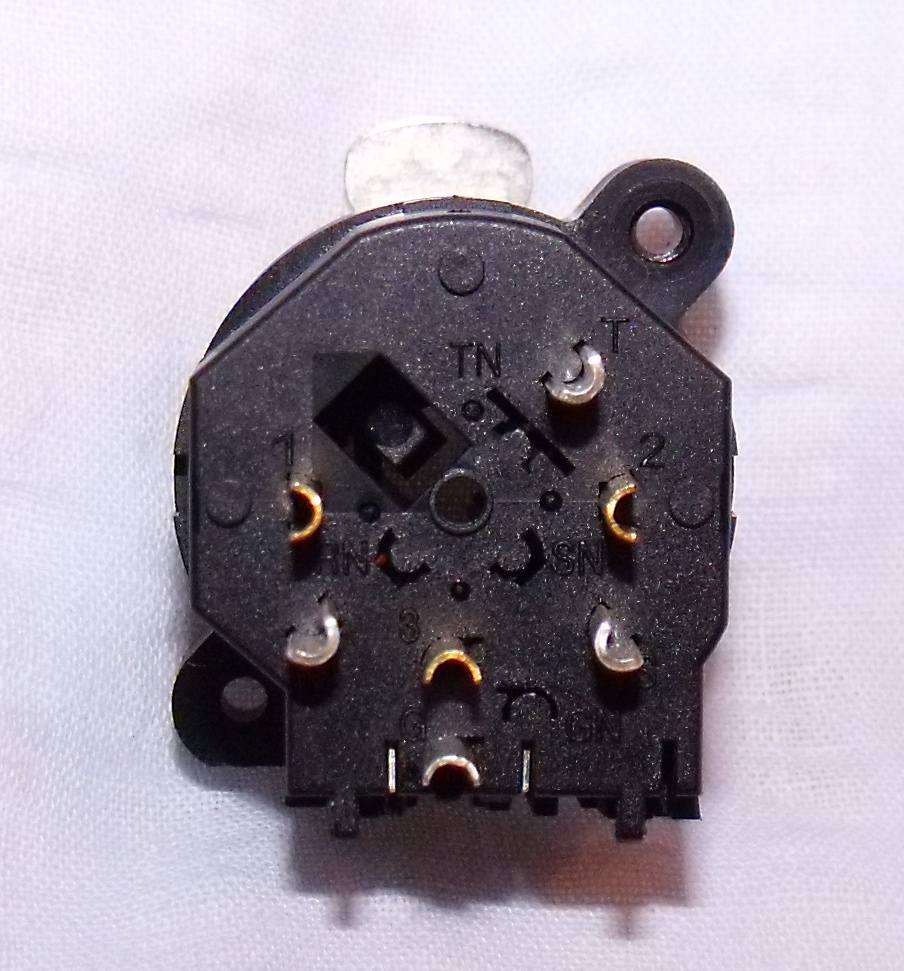

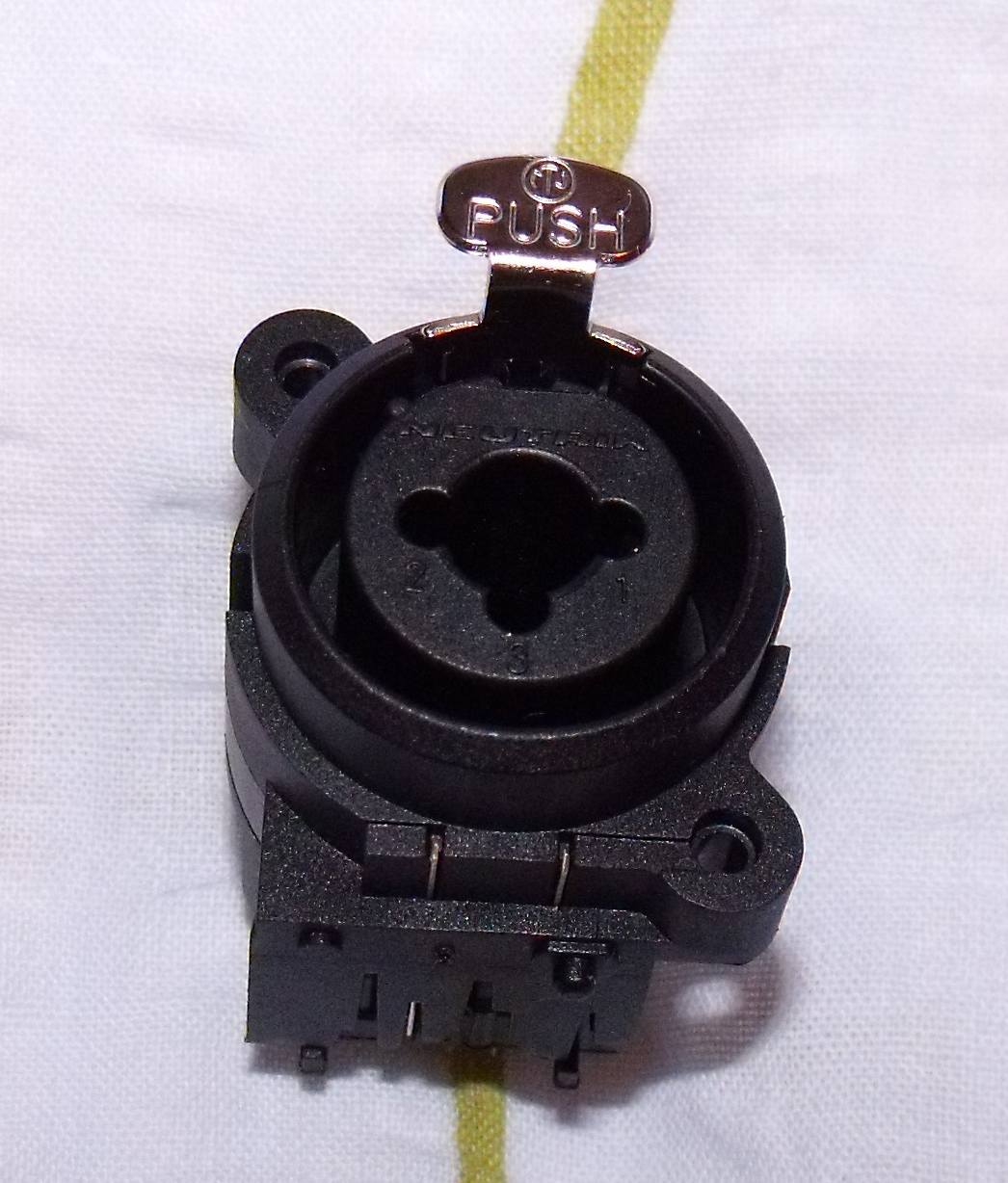

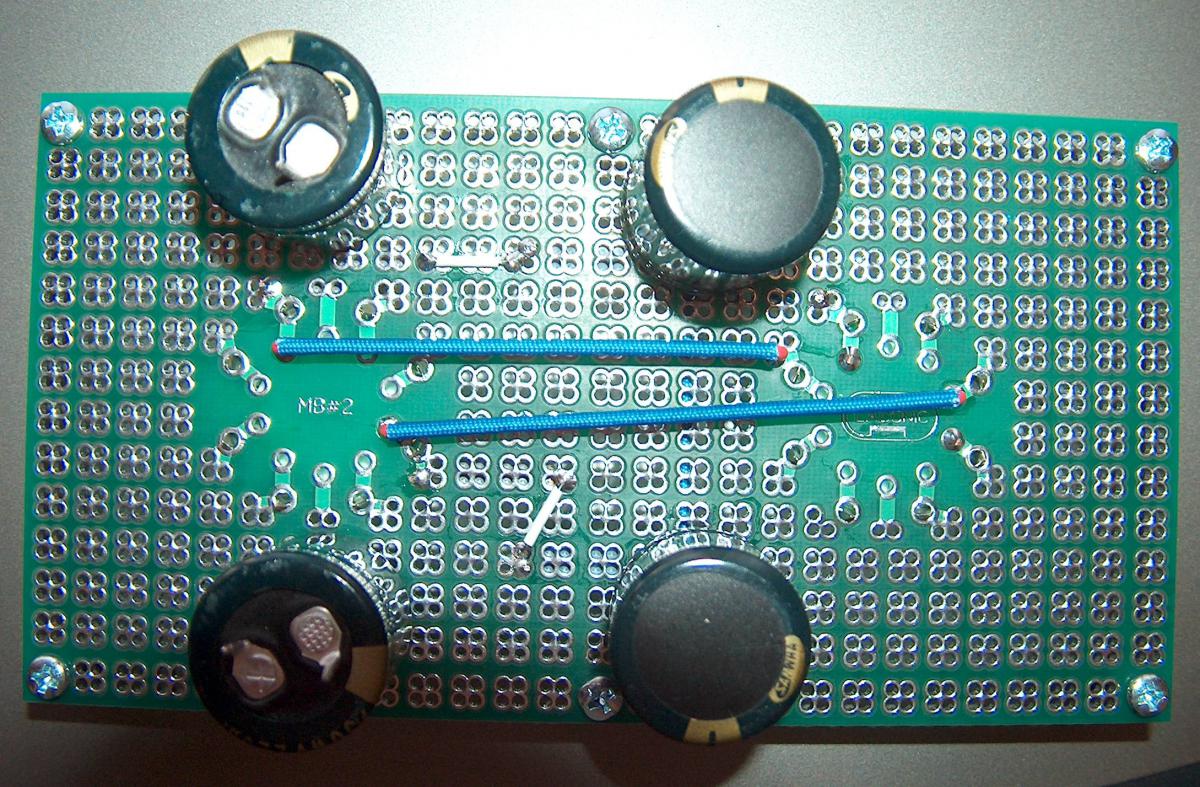

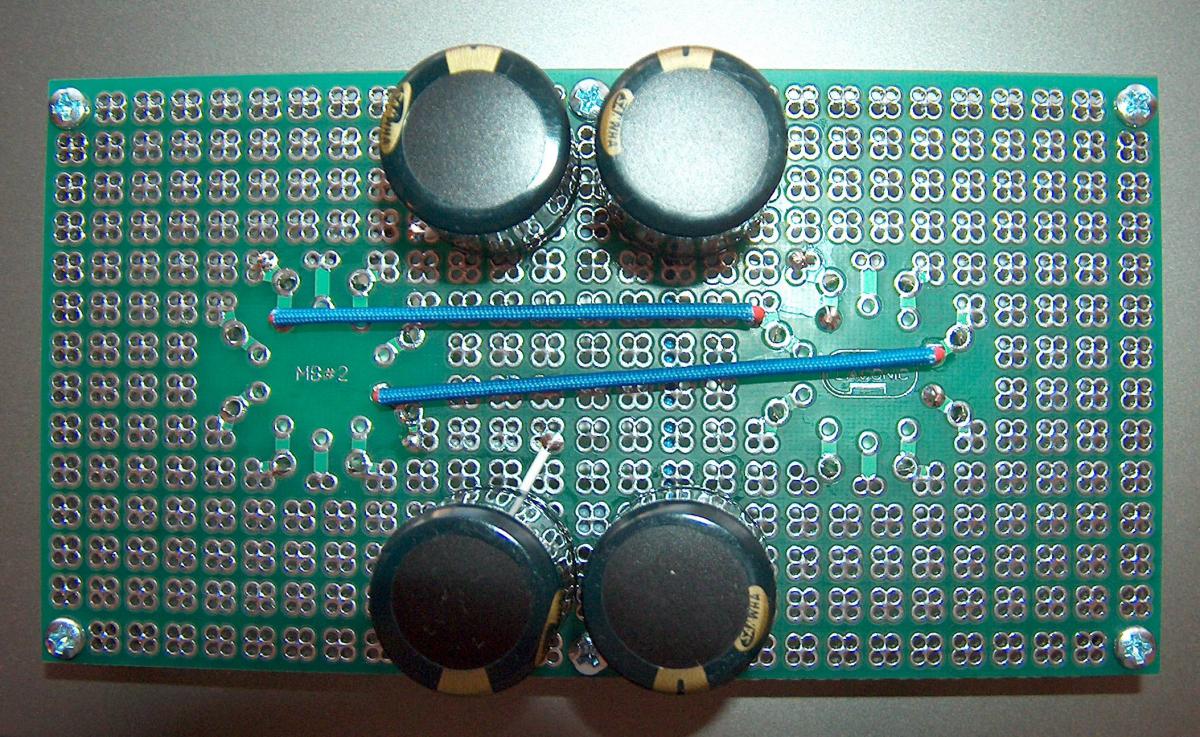

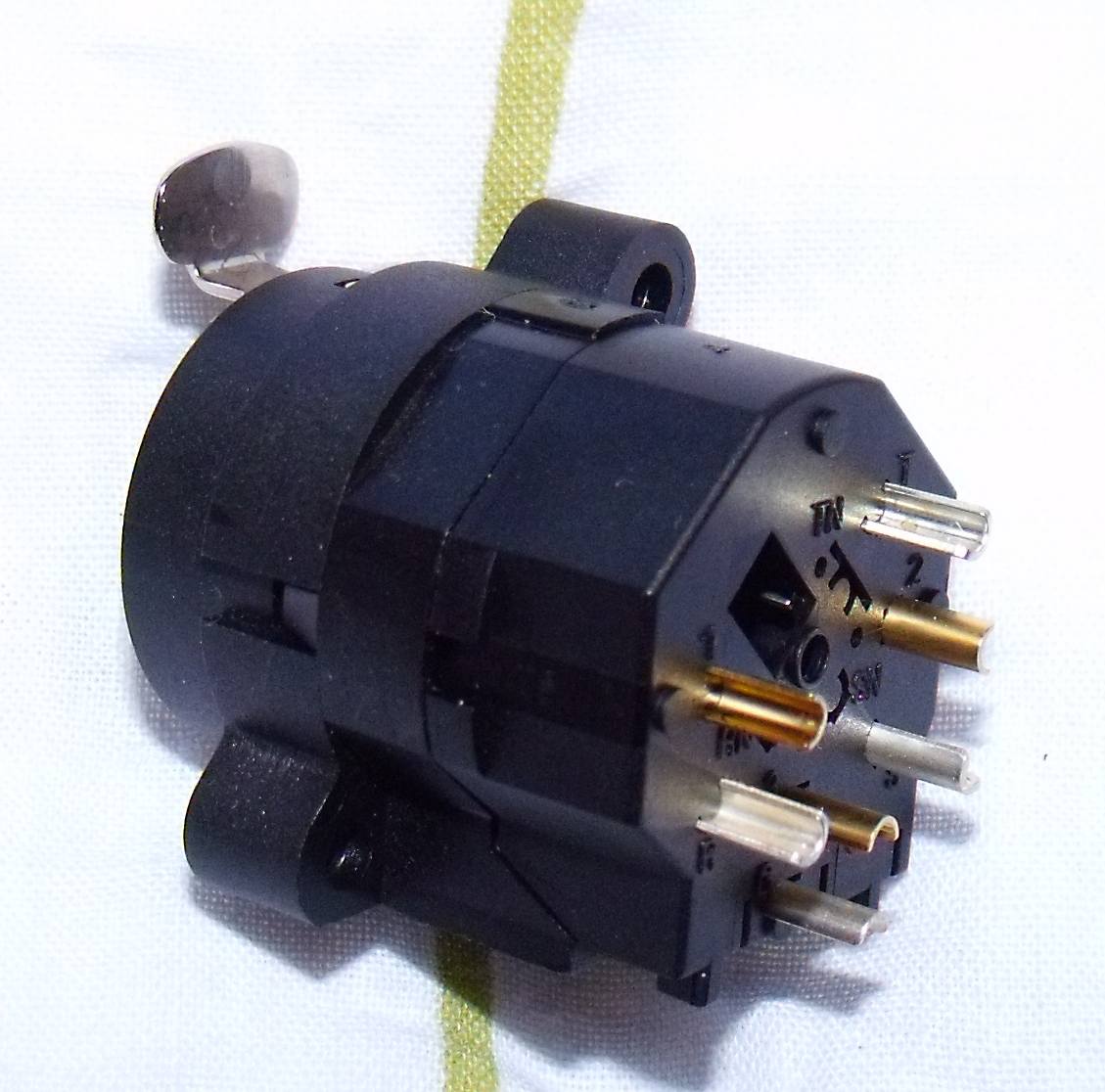

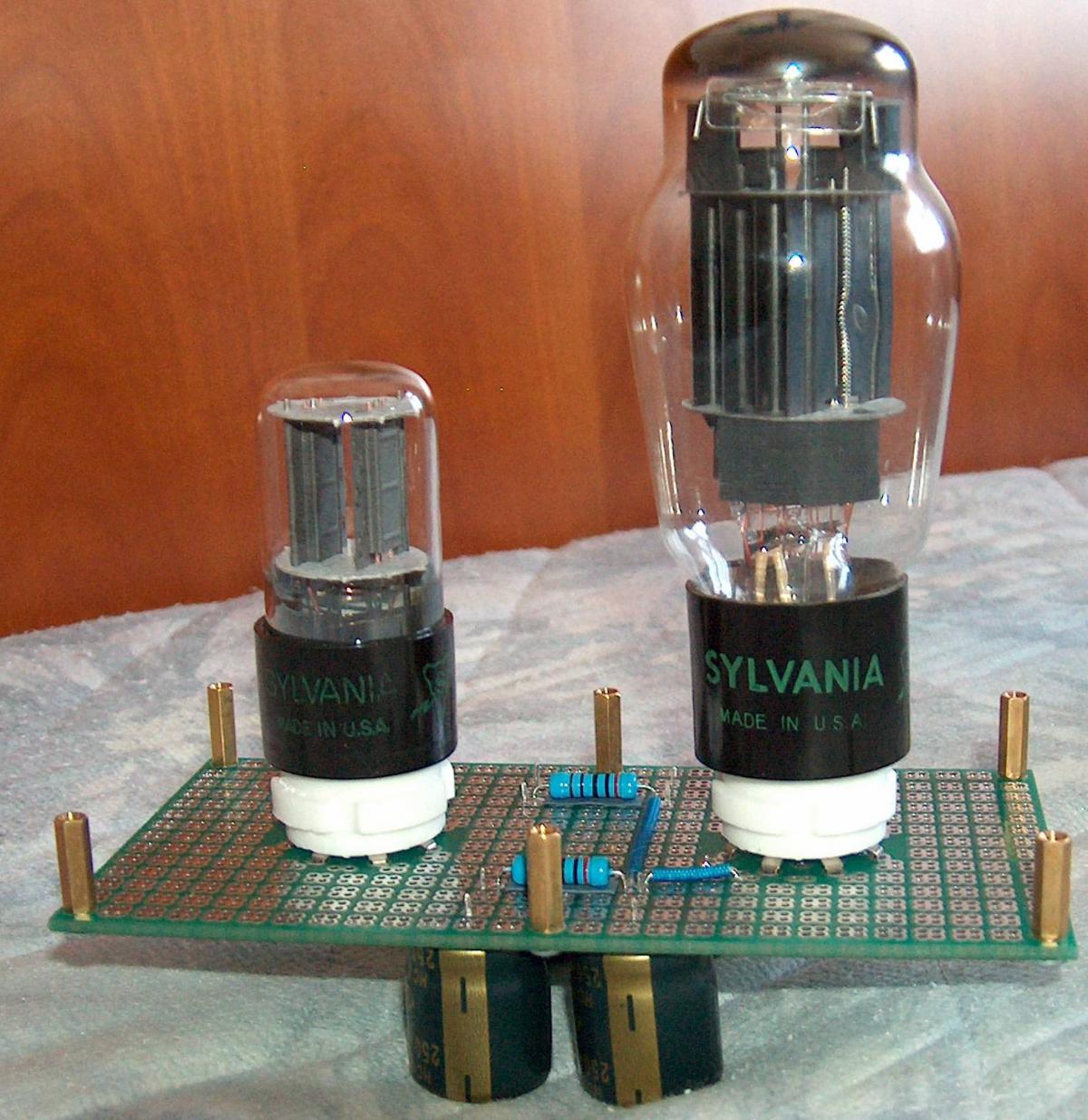

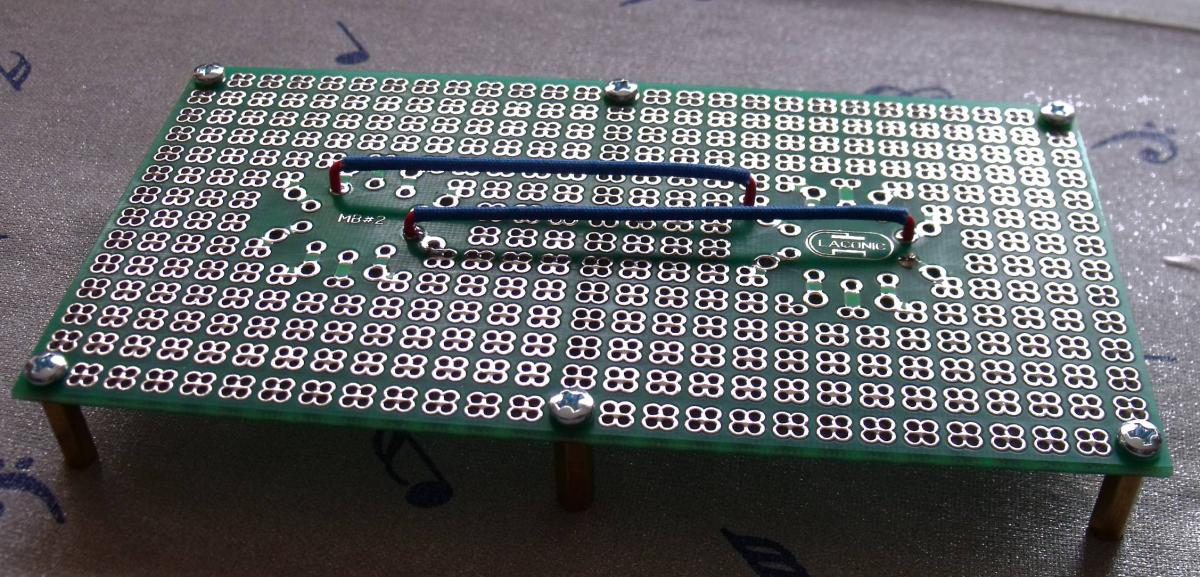

Помаленьку двигаемся дальше. С Ебея пришли разъём комбо ( он кстати всё равно не лезет в переднюю панель - надо на 1-1,5мм растачивать готовое отверстие ) и мини DACT. Пока жду резисторы 25W 1кОм - от них и плясать в компоновке дальше буду... Собирать на такой макетке одно удовольствие и чисто визуально очень эстетично получается... Ахмед вроде успокоил меня на счёт накала в родном трансформаторе - типа всё нормально будет с током накала, он с запасом заложен... Единственное после электронного дросселя под нагрузкой в районе 200в получается, у оригинального ДаркВойса в той же точке ( на выходе первого СRC фильтра ) в районе 115в напряжение

Изменено 1 ноября, 2013 пользователем MaxKur

[Helium 543]

@MaxKur,

А что такое мини DACT?

[MaxKur 7 2 Тракты]

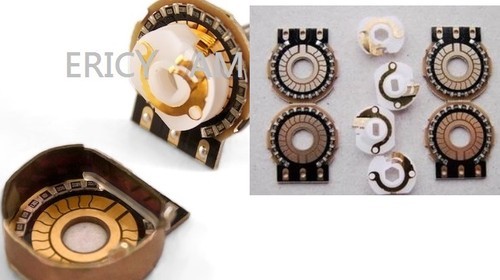

Это вместо потенциометра ( регулятора громкости ) дискретник ( на 21 фиксированное положение ) ставиться на SMD резисторах

[Helium 543]

@MaxKur,

Т.е. аттенюатор (Made in China). DACT то такие не выпускает как на фотографии.

[zAg 3 251]

По качеству может оказаться далеко не "ДАКТом".

[Helium 543]

,

Во-во, и я о том же.

[MaxKur 7 2 Тракты]

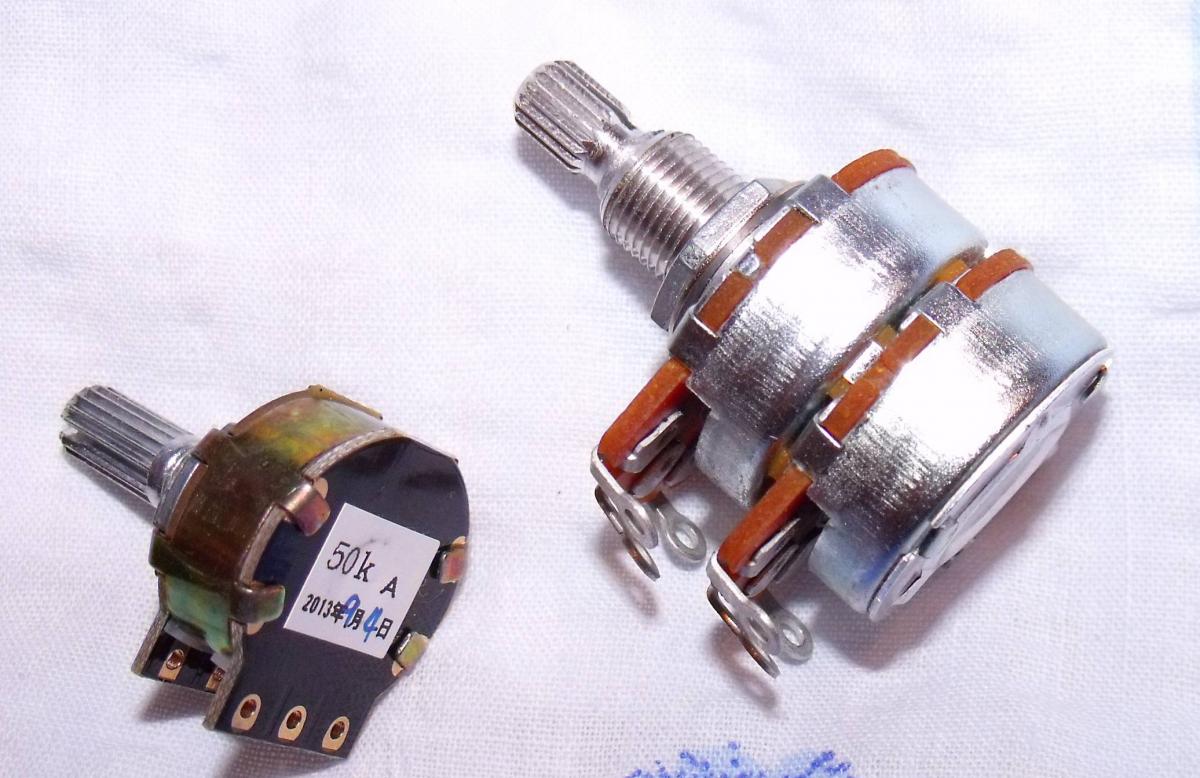

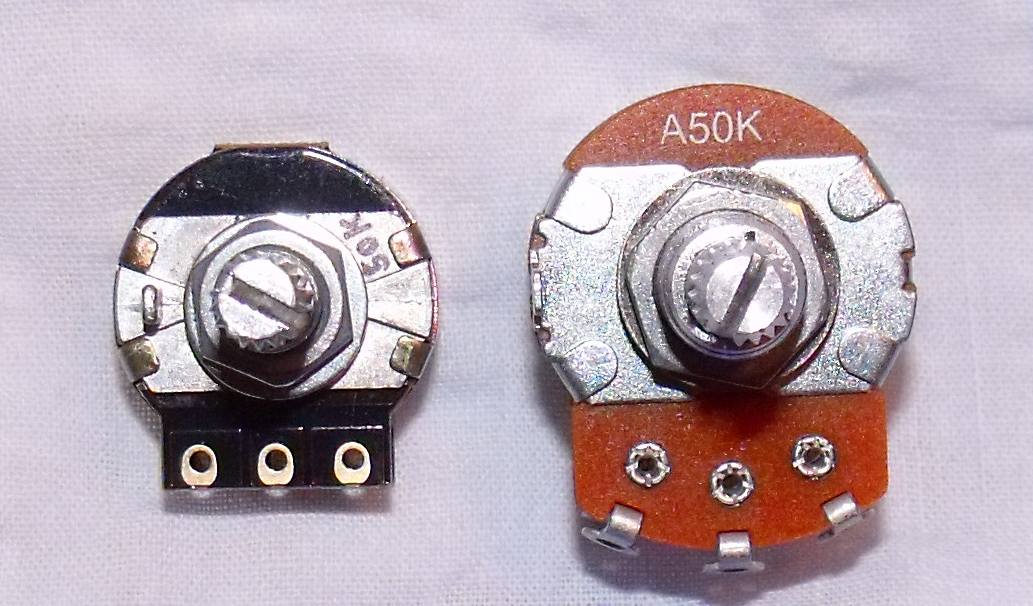

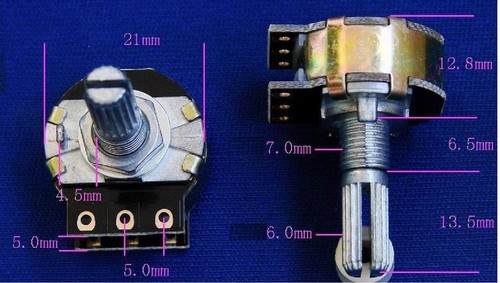

вот я и сравню - у меня и ALPS RK27 есть такого же номинала. Такой аттенюатор народ в Семигор ставил ( есть отзывы в ветке на Вегалабе ) и отзывы были весьма положительными. Во всяком случае он сделан очень качественно, чёткая фиксация, разбаланс каналов нулевой и уж всяко лучше ужасного китайского потенциометра, изначально вложенного в набор.

Изменено 2 ноября, 2013 пользователем MaxKur

[karnaser 130 1 Тракты]

Помаленьку двигаемся дальше. С Ебея пришли разъём комбо ( он кстати всё равно не лезет в переднюю панель - надо на 1-1,5мм растачивать готовое отверстие ) и мини DACT. Пока жду резисторы 25W 1кОм - от них и плясать в компоновке дальше буду... Собирать на такой макетке одно удовольствие и чисто визуально очень эстетично получается... Ахмед вроде успокоил меня на счёт накала в родном трансформаторе - типа всё нормально будет с током накала, он с запасом заложен... Единственное после электронного дросселя под нагрузкой в районе 200в получается, у оригинального ДаркВойса в той же точке ( на выходе первого СRC фильтра ) в районе 115в напряжение



200В это хорошо. Пересчитайте режимы на более высокие. У меня 220В на аноде выходной лампы.

Только нужно позаботится про теплоотвод от катодных резисторов.

Можете собрать по сехеме victorvvo

[MaxKur 7 2 Тракты]

200В это хорошо. Пересчитайте режимы на более высокие. У меня 220В на аноде выходной лампы.

Знать бы ещё как - я в ламповой схемотехнике и всех этих ВАХах "чайник". А вообще у Лаконика в наборе резисторы как в оригинальном ДаркВойс были вложены-вопрос только насколько оптимальны режимы будут с такими номиналами при 200В на аноде выходной лампы 6AS7G.

Скорее я для "збагойствия" трансформатор другой поставлю, с параметрами близкими к оригиналу, благо он уже заказан и проплачен.

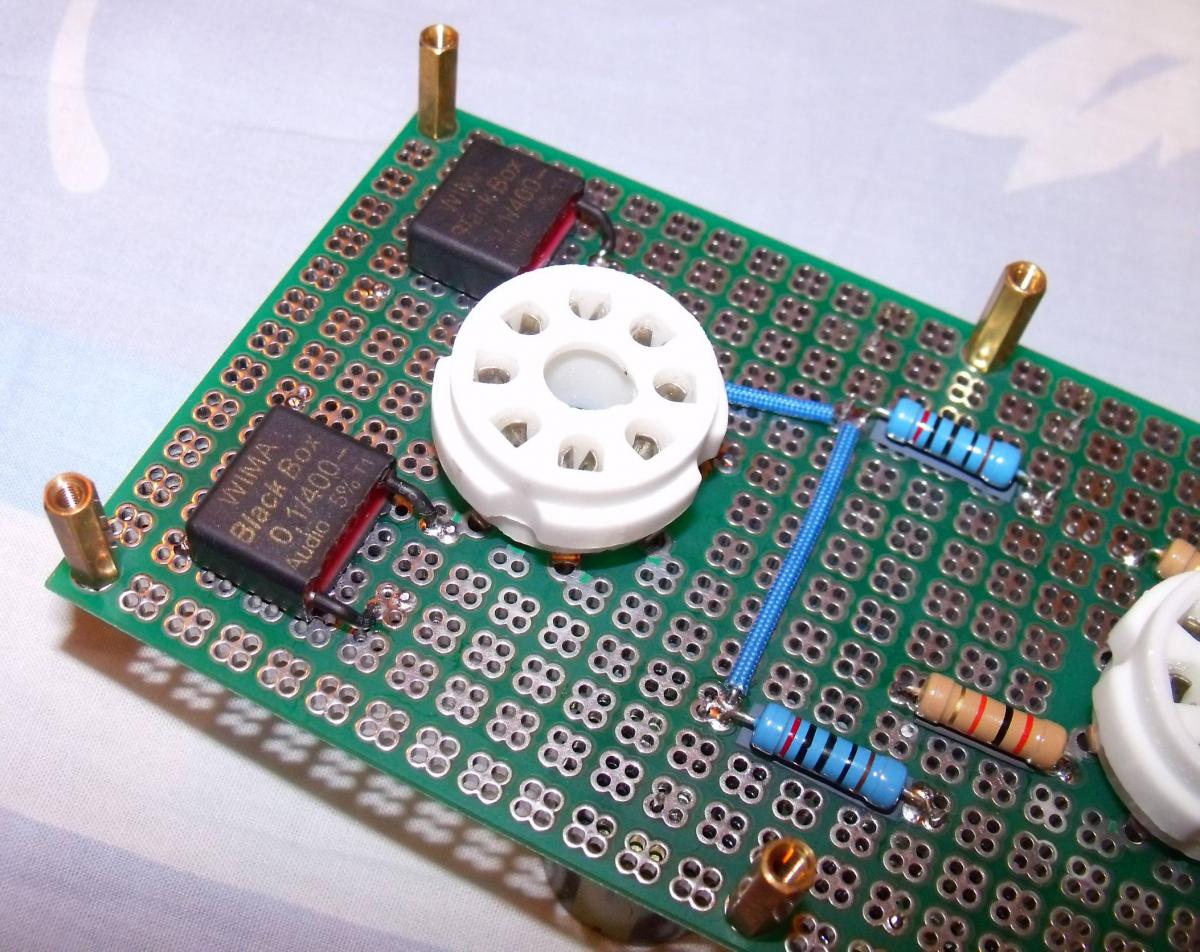

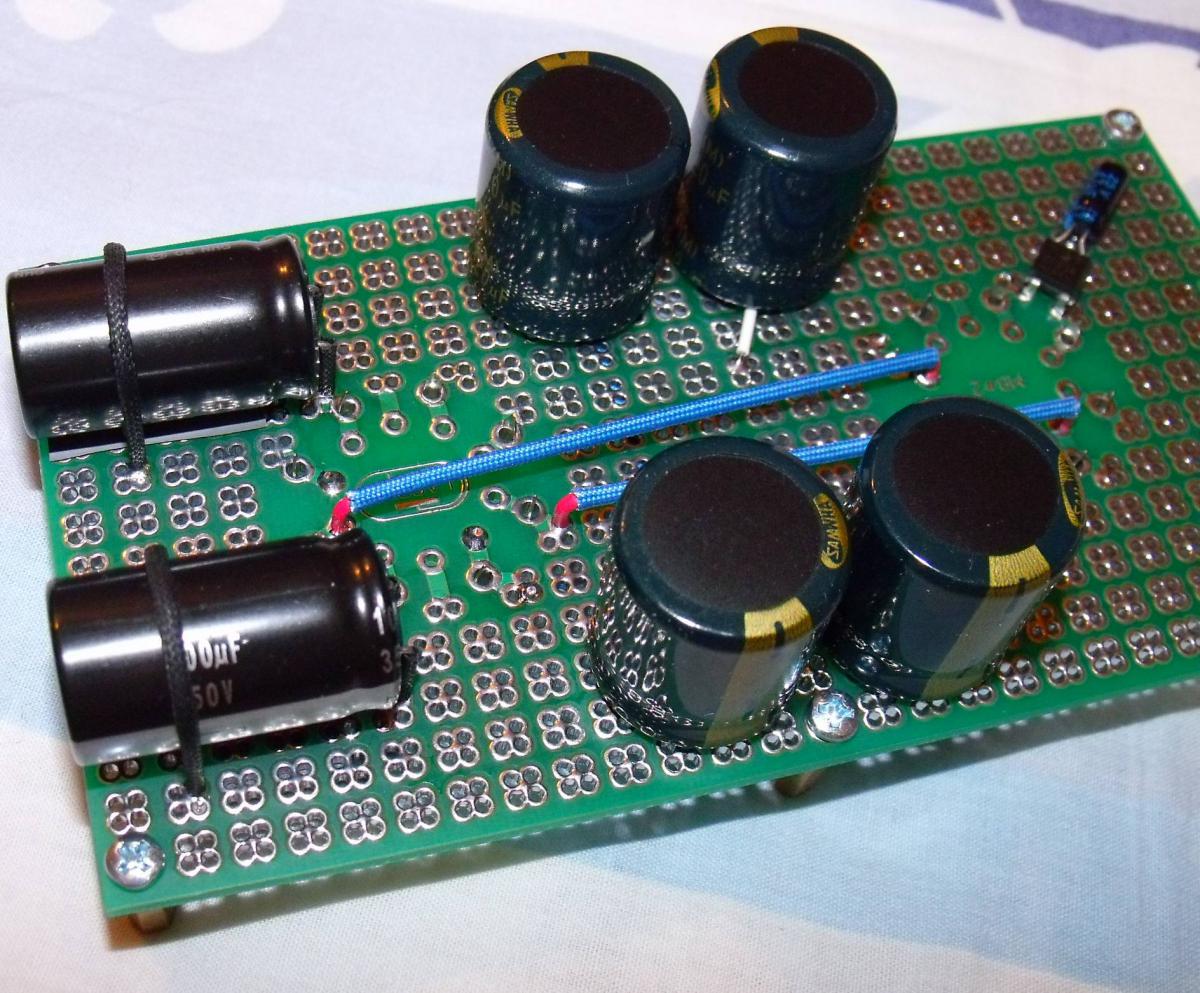

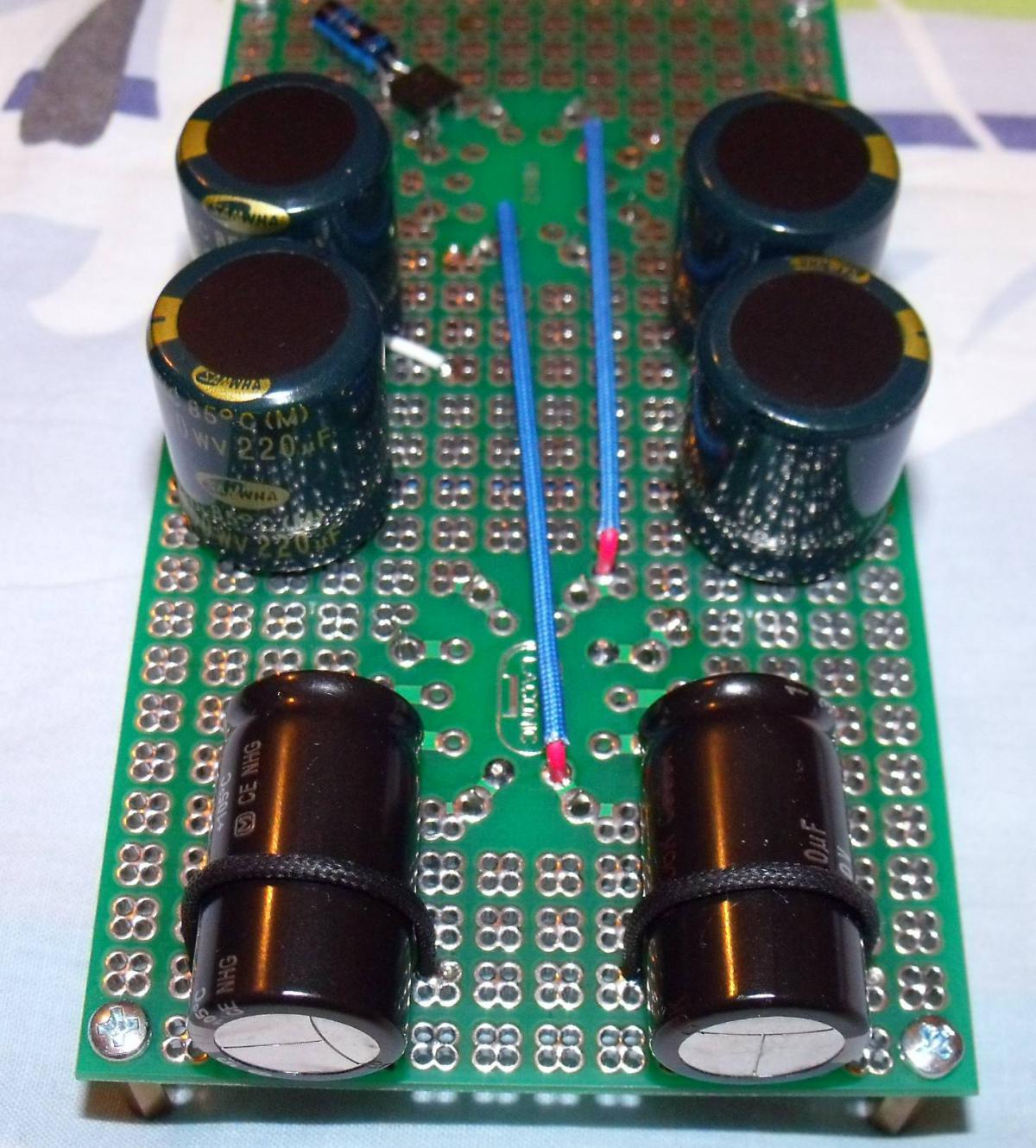

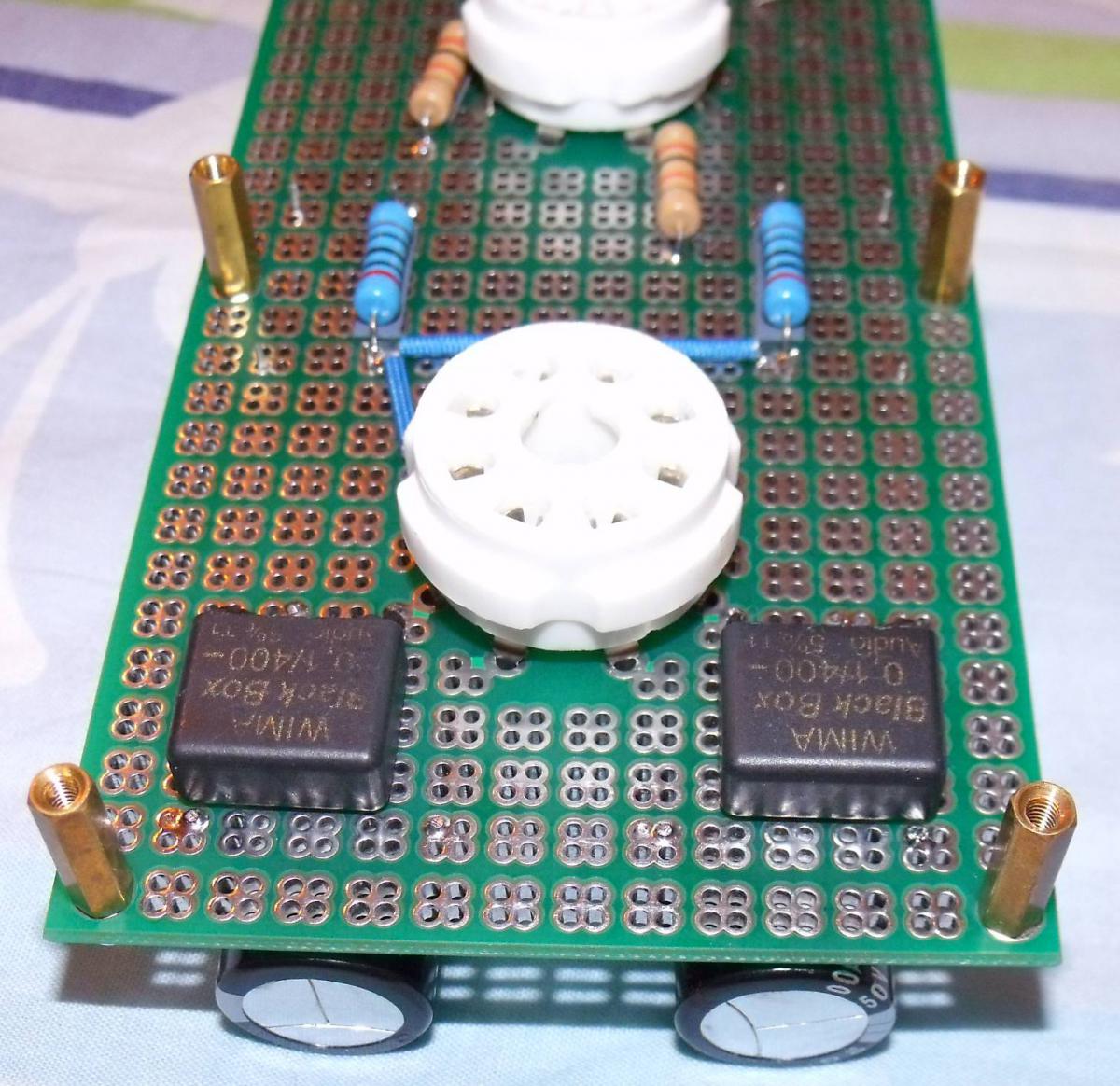

UPDATE: Впаял выходные разделительные конденсаторы ( Panasonic NHG 100uF 350v ) и зашунтировал их WIMA BlackBox 0.1uF 400v. Получилось красиво

Изменено 7 ноября, 2013 пользователем MaxKur

[biotechnic 0]

@MaxKur,

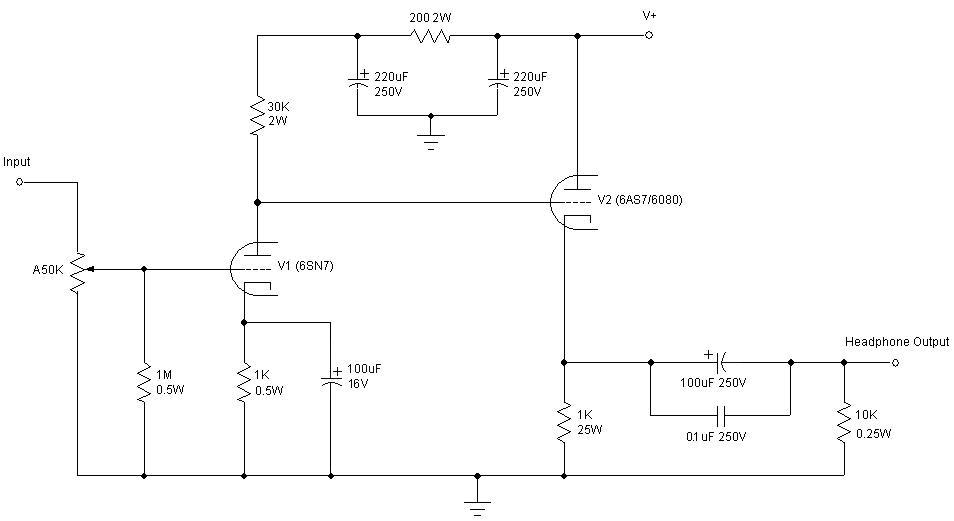

Не могли бы выложить схему усилителя?

[MaxKur 7 2 Тракты]

Не могли бы выложить схему усилителя?

[MaxKur 7 2 Тракты]

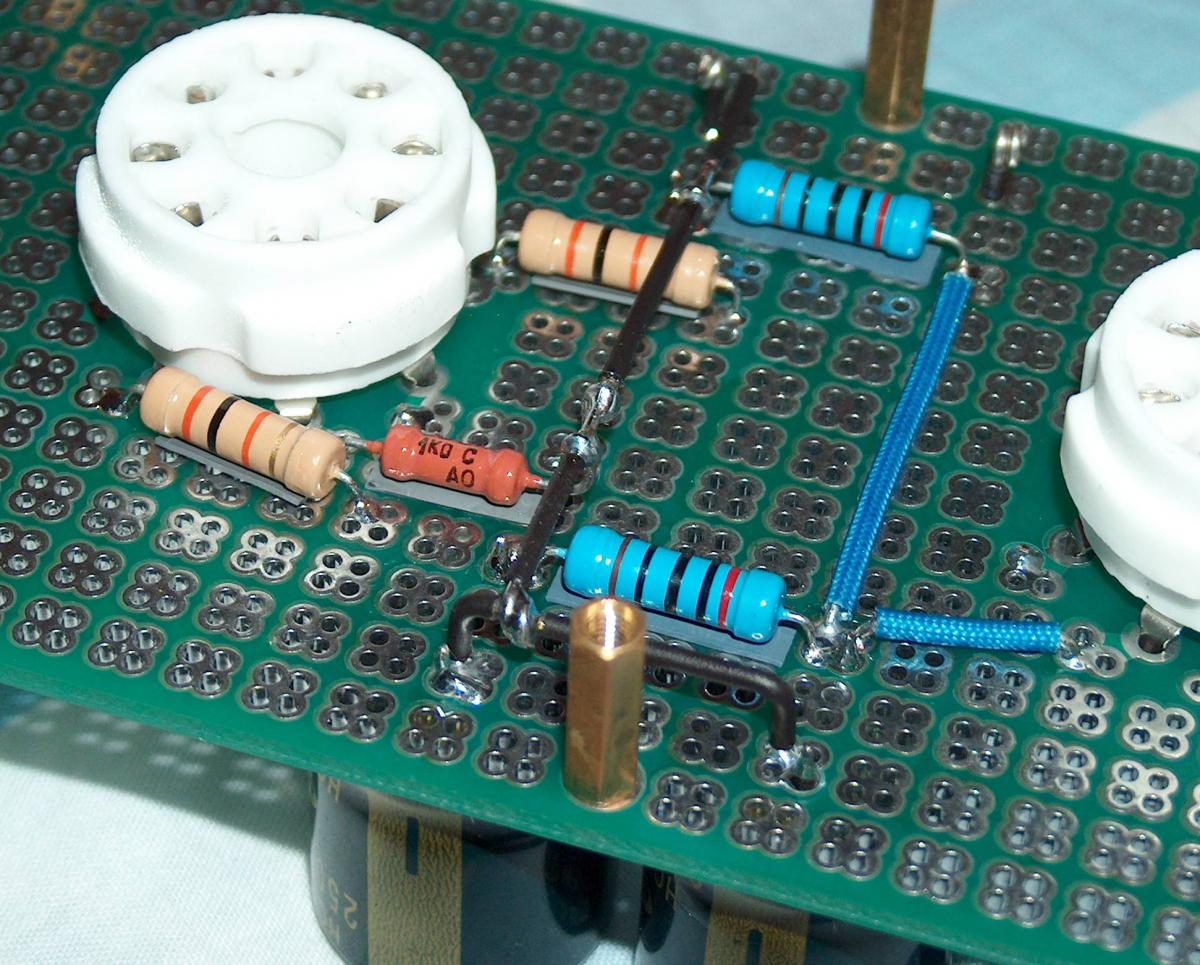

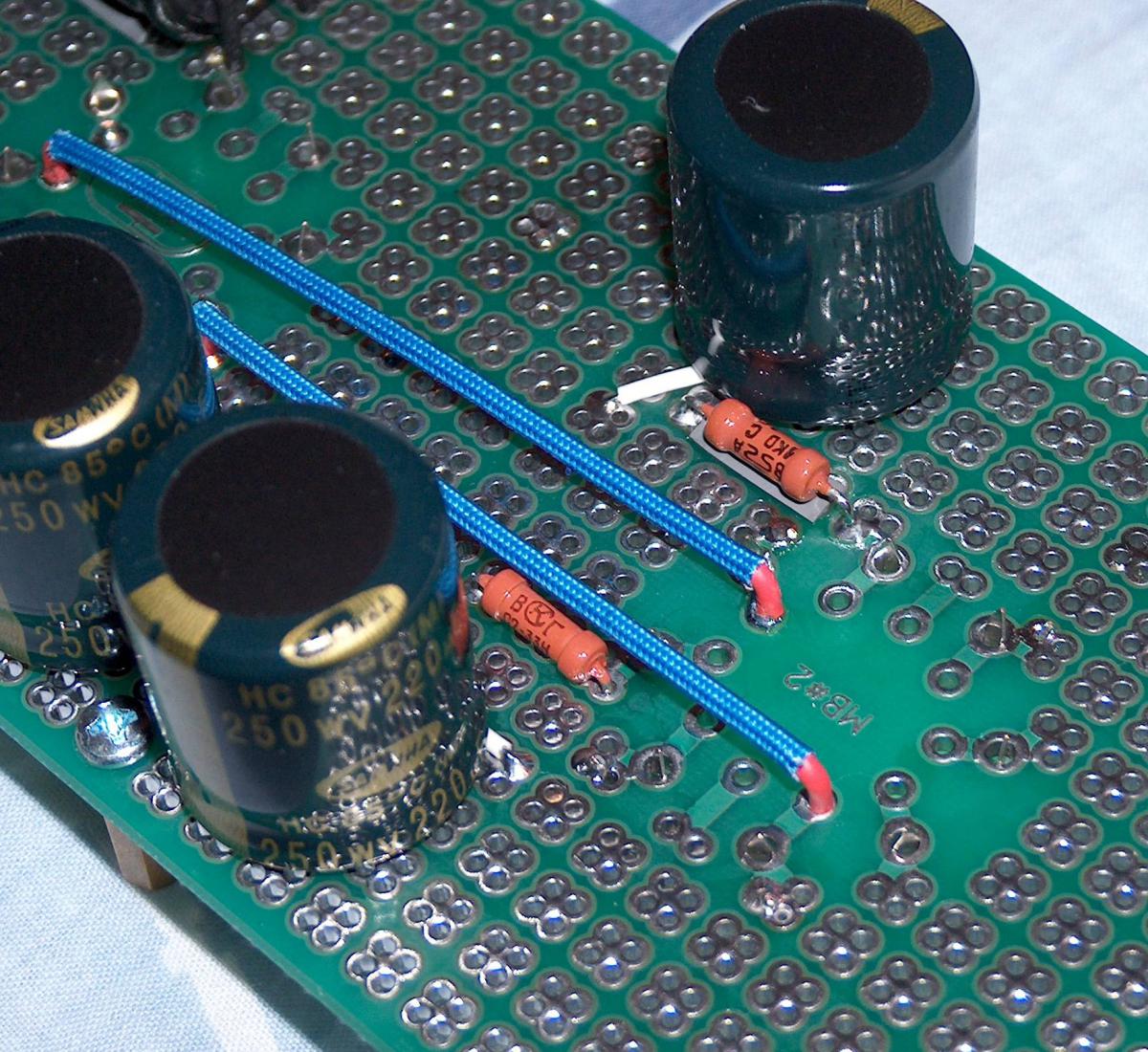

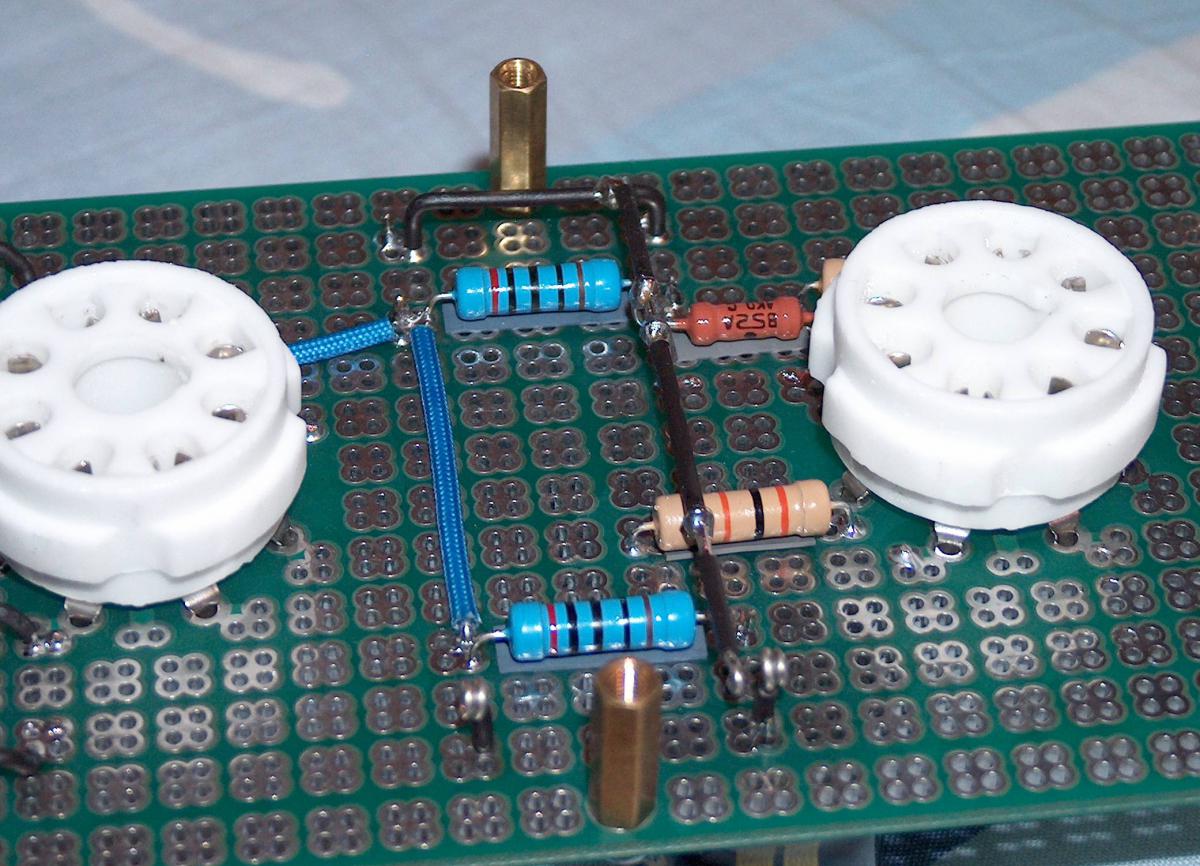

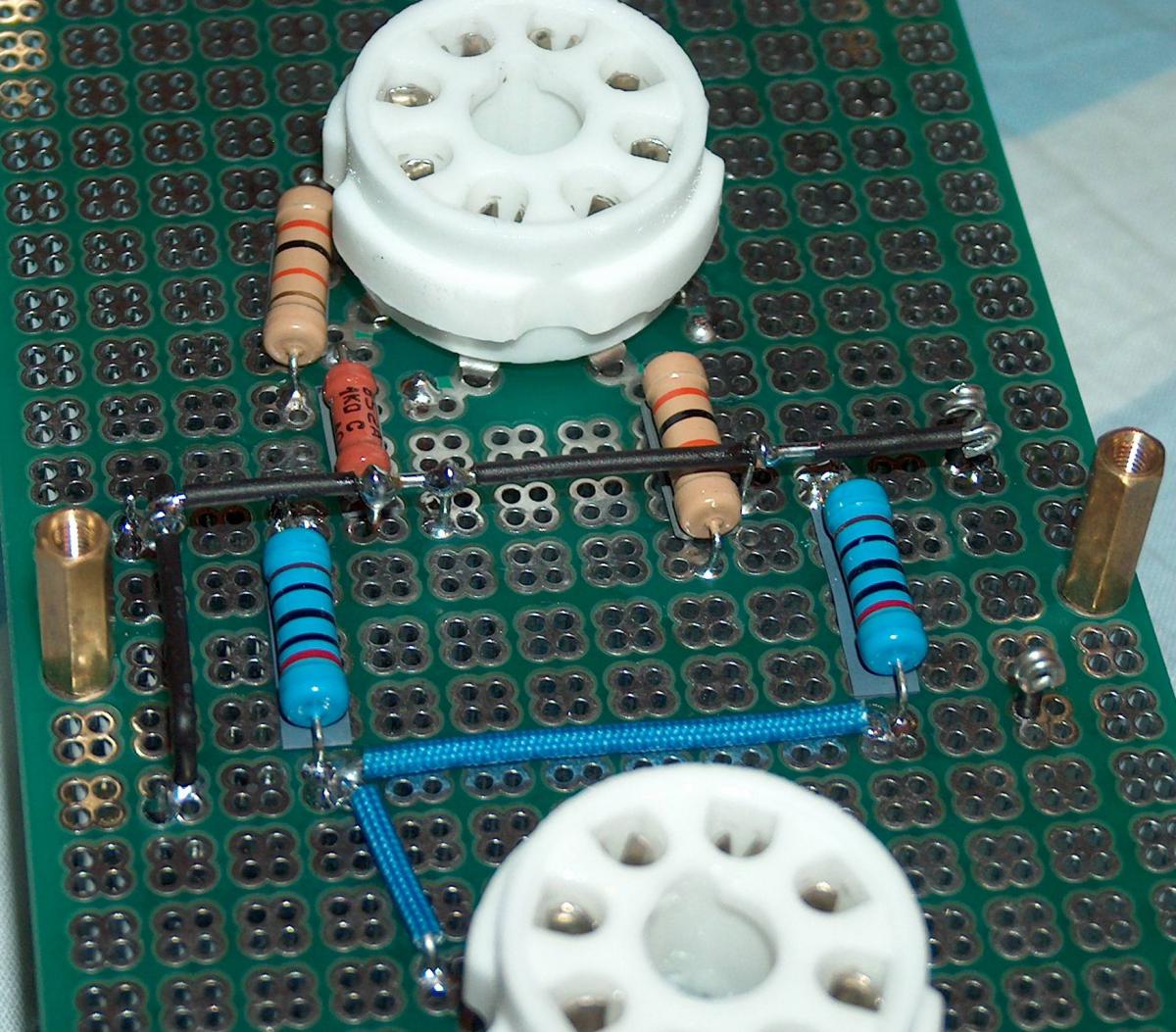

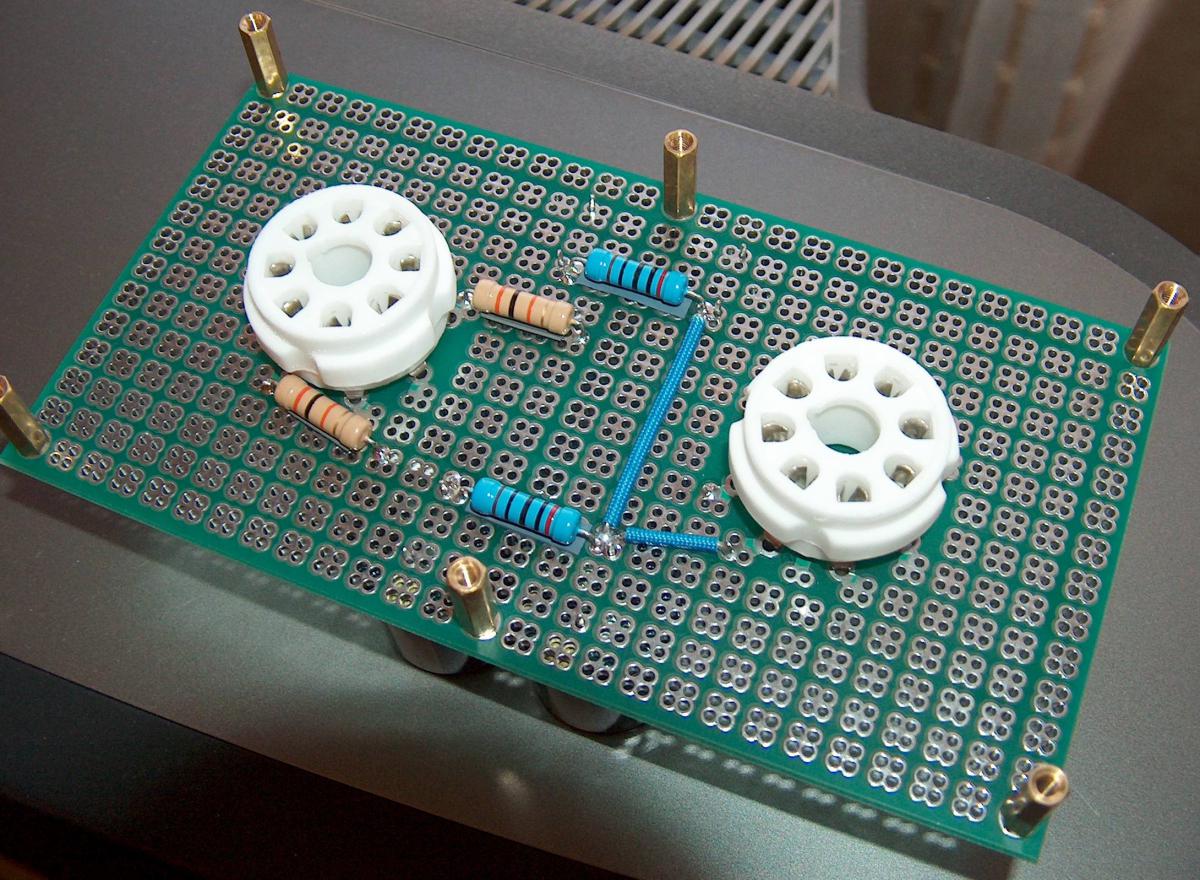

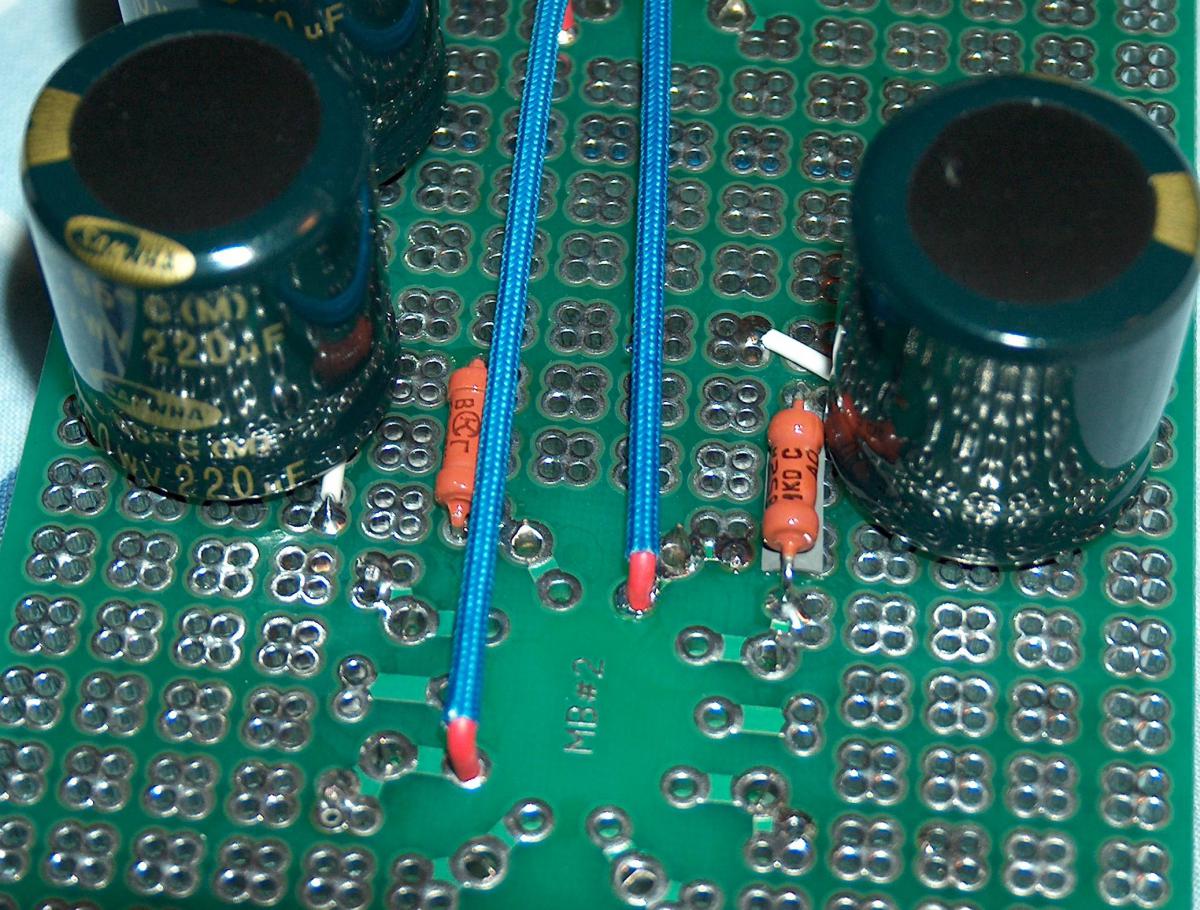

ещё немного элементов монтажа... впаяны катодные резисторы первой лампы и часть земляной шины. На очереди конденсаторы, шунтирующие катодные резисторы. Дальнейшей разводке пока мешают не пришедшие ещё с Ебея мощные резисторы...

[Rander 2]

MAC

А остальных сделавших заказ Вы когда укомплектованными наборами порадуете?

Очень бы хотелось бы до нового года получить...

[biotechnic 0]

Что то тема совсем заглохла...

[MasterLin 26]

Лаконик решили отказаться от данной идеи?

[MAC 18]

Лаконик решили отказаться от данной идеи?



Ни в коем случае, мое отсутствие на форуме не означает конец проекта. Предновогодней работы много, нет возможности сидеть в инете.

[MasterLin 26]

@MAC

Идея отличная кстати, я несколько месяцев назад поймал себя на мысли, что лаконику бы делать что-то типа клона дарка, ибо он весьма актуален.

Меня например паравоз не устраивает, на ву 3 средств не хватает, вот остается дарк, но не хотел бы заморачиваться с китайцем и почтой, тем более его еще до ума доводить нужно.

Поэтому ваш кит будет в самый раз.

[MaxKur 7 2 Тракты]

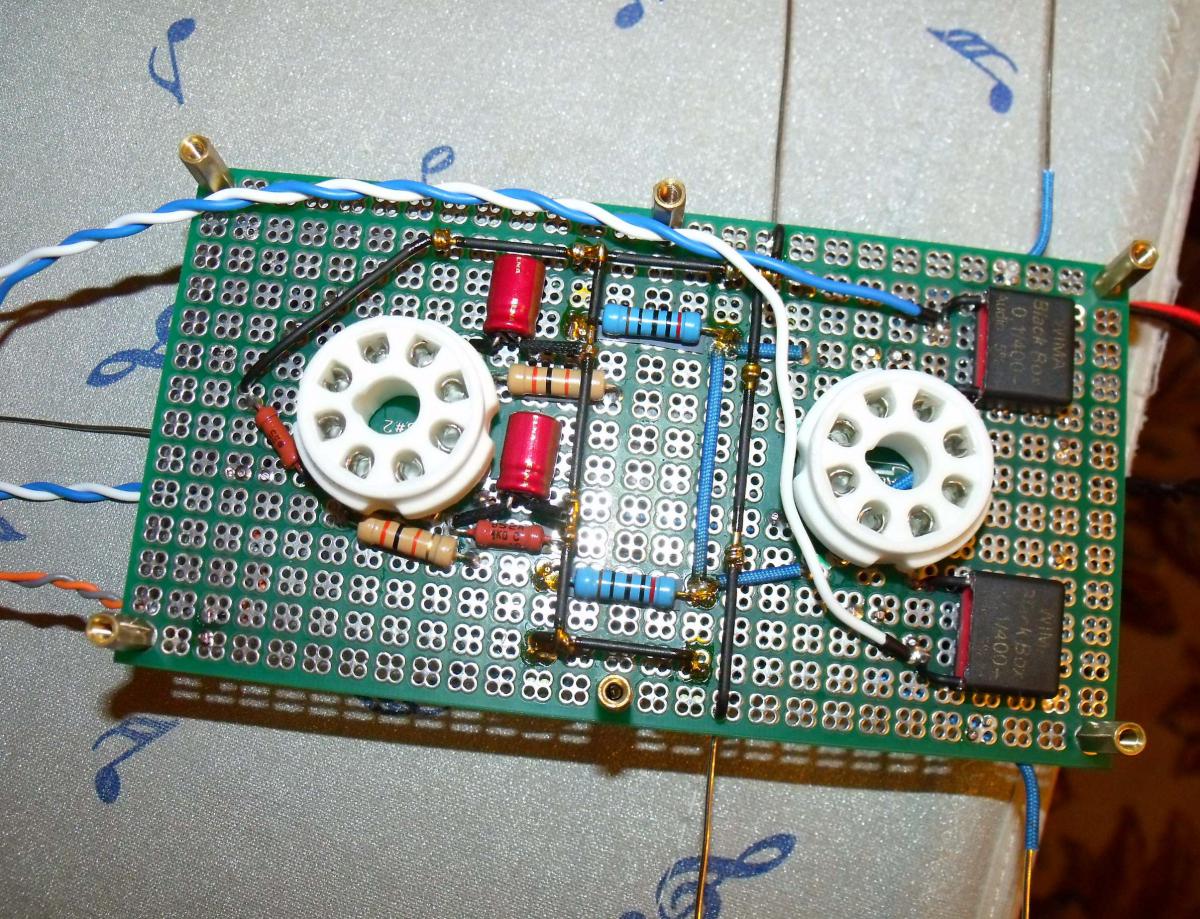

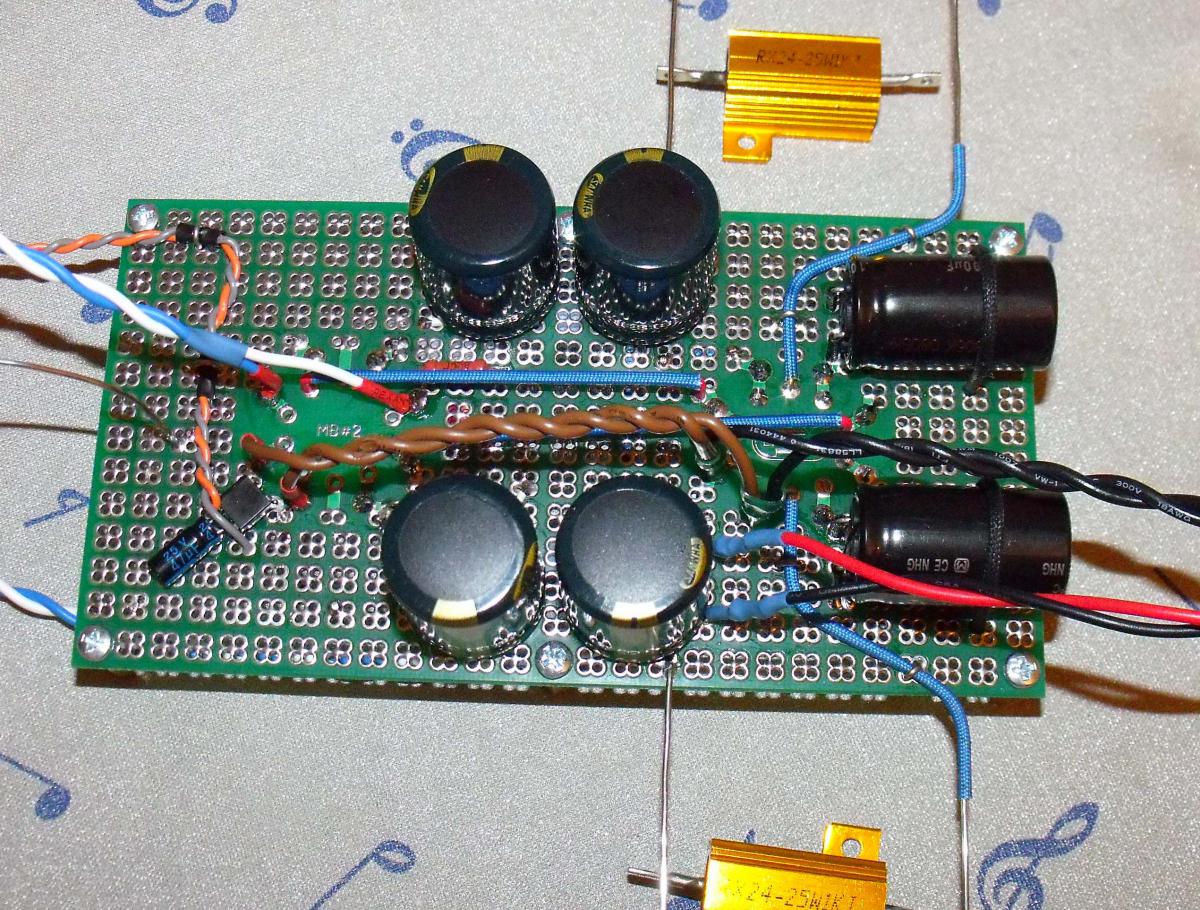

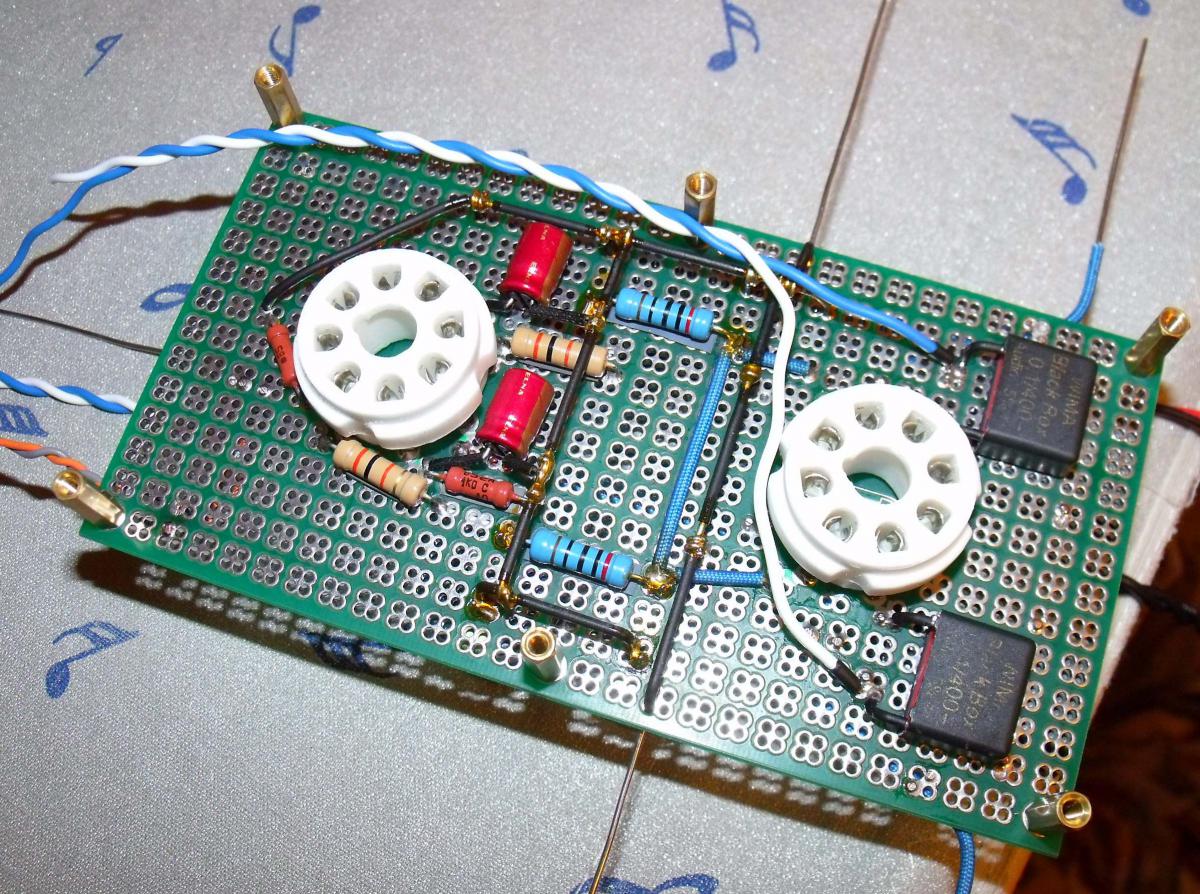

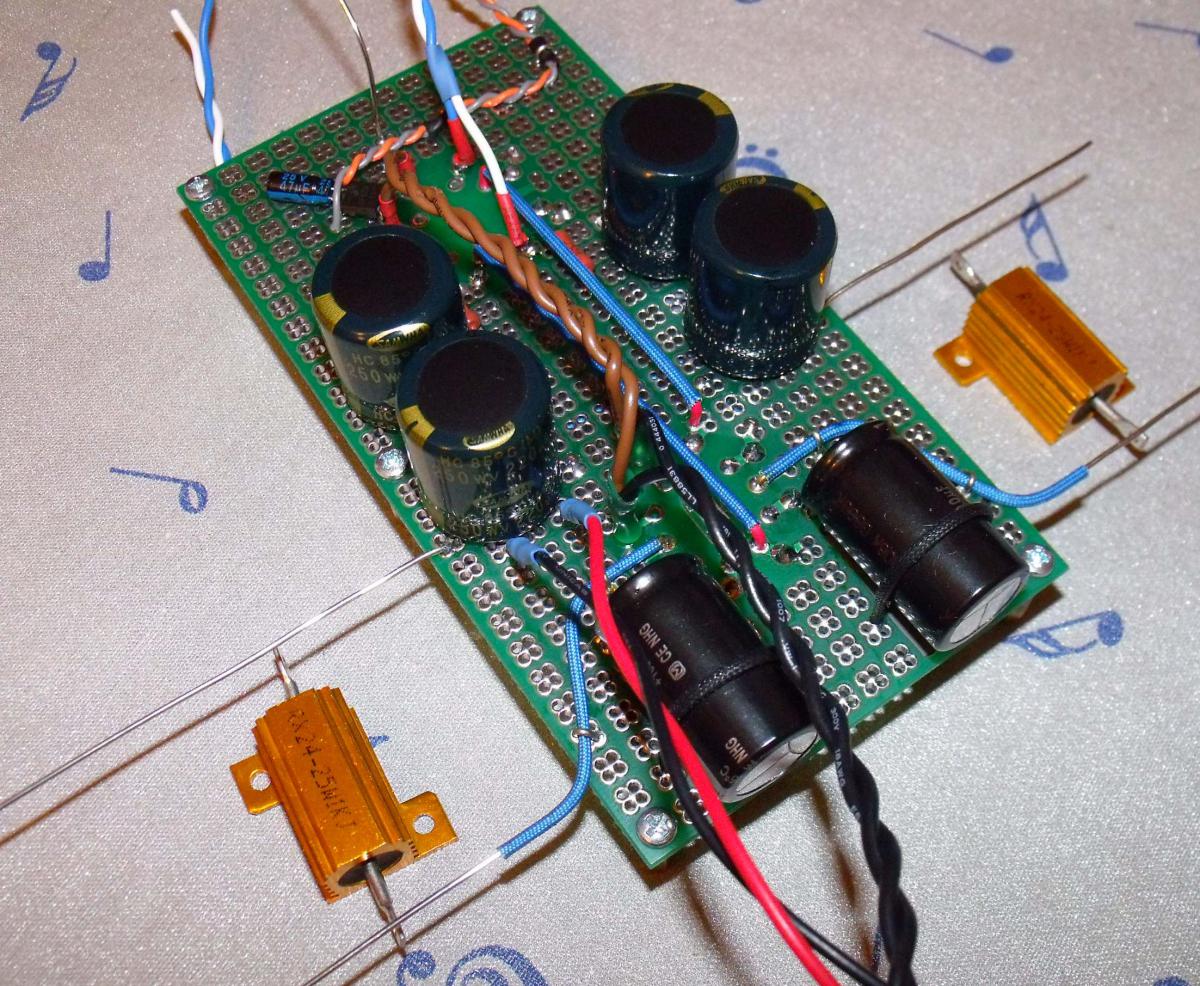

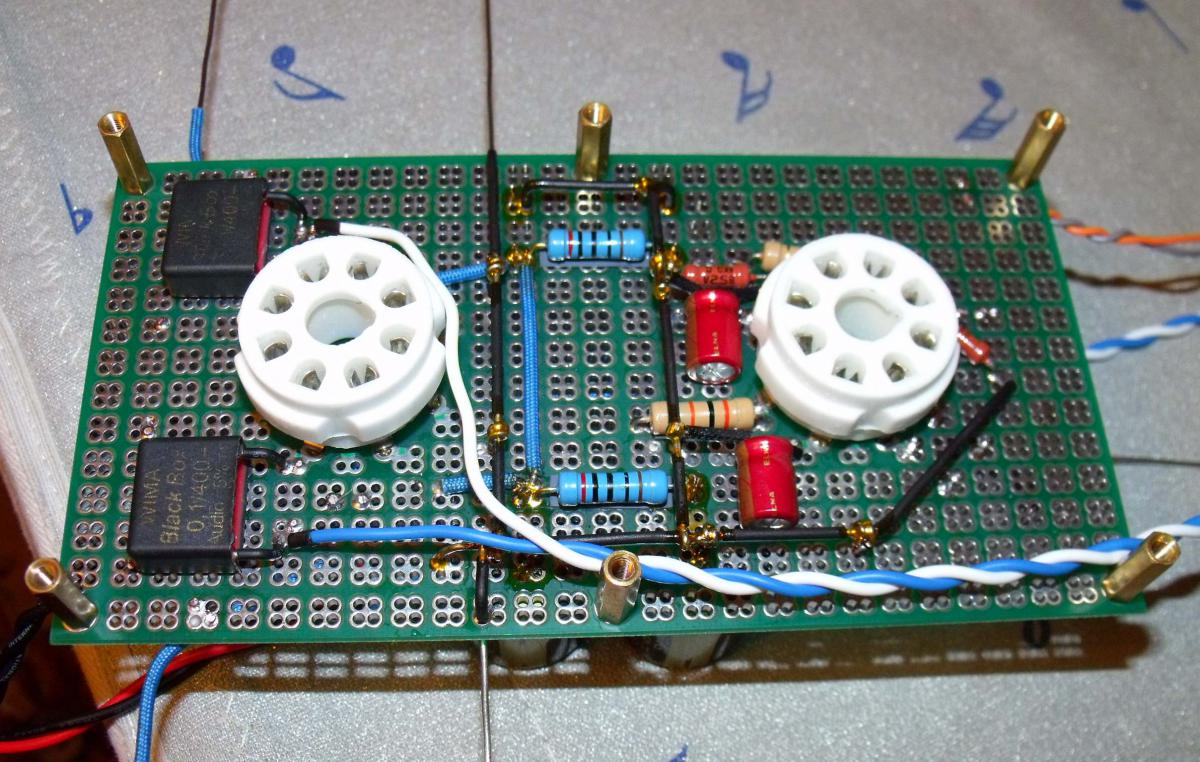

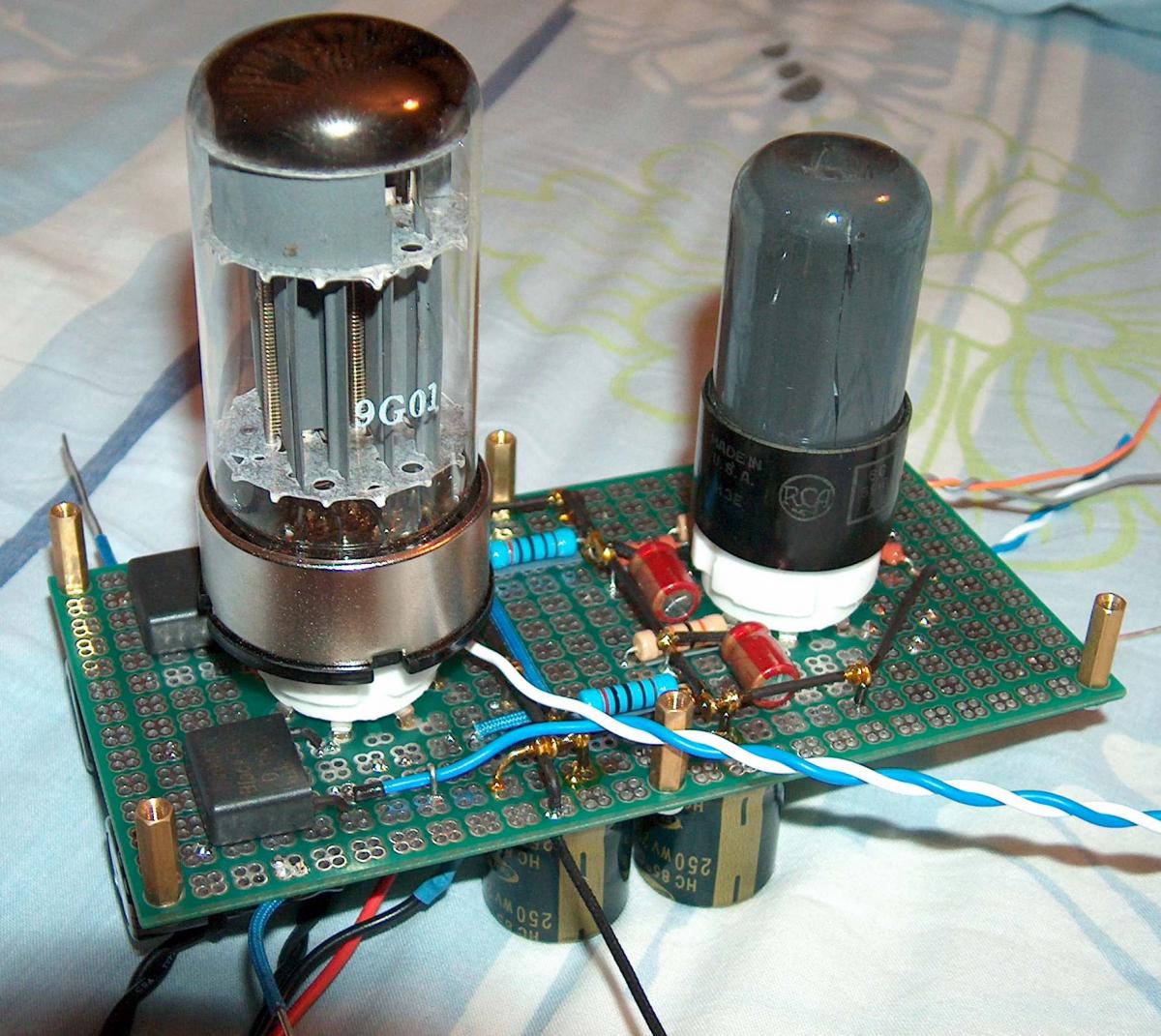

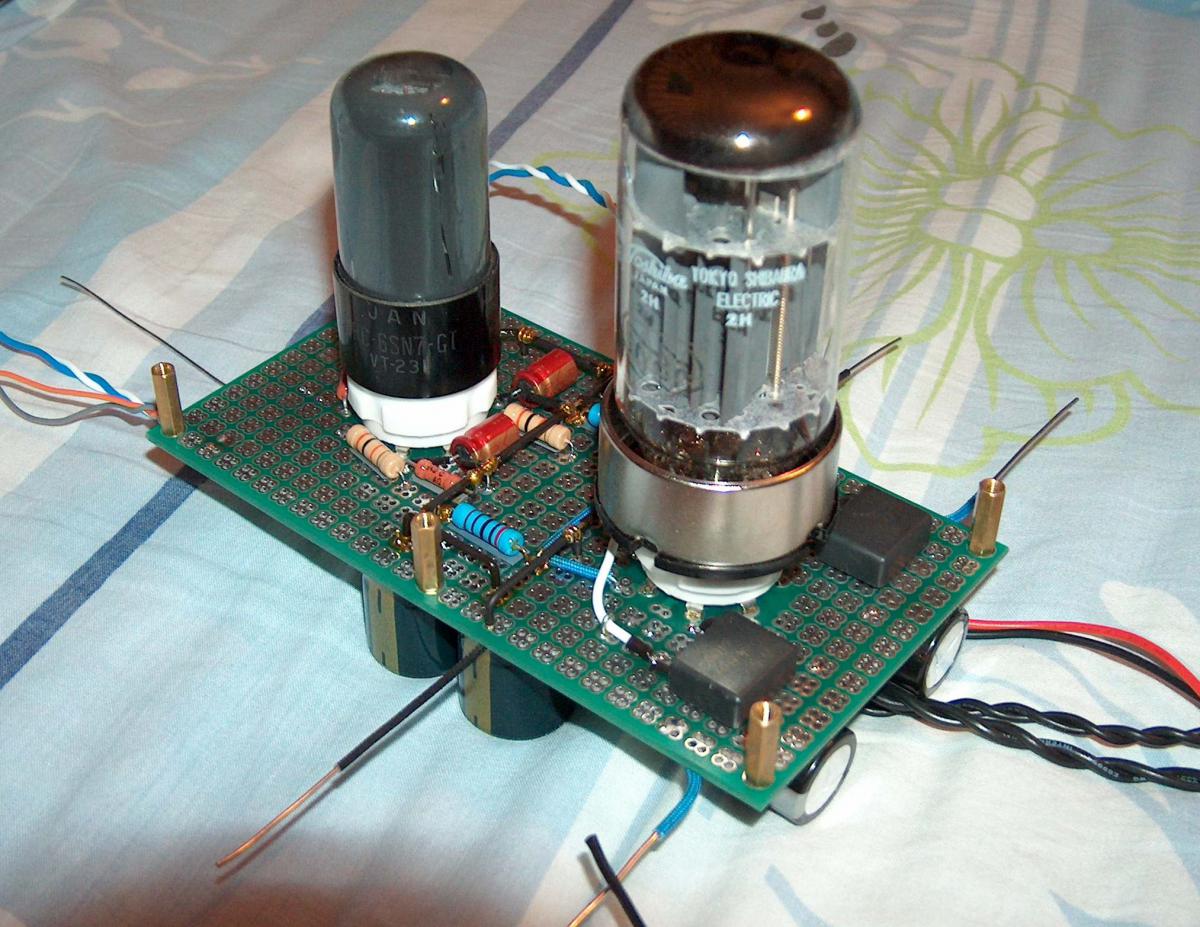

В праздники выкроил время для продолжения сборки и сегодня закончил паять основную плату - результат на фото.



Осталось фактически только всё скоммутировать плюс слесарные работы по корпусу ( увеличить отверстие под разъём наушников, установить в корпус два катодных резистора 1кОм 25в и подогнать под корпус новый трансформатор - он у меня не из набора от Zana Micro 08, а заказной с параметрами как в оригинальном ДаркВойсе ).

Изменено 6 января, 2014 пользователем MaxKur

[Schepke 21]

Уже апрель ))) Есть новости?

[biotechnic 0]

Когда конструктор в продаже появится?

[MAC 18]

Собрал DV KIT по схеме оригинального Zana Deux версии 2002 года (в нем применялись 6Н9С и 6Н13С советского производства), параметры порадовали несколько больше, чем в варианте Darkvoice 336SE. Фотки выложу чуть позже.

Изменено 26 мая, 2014 пользователем MAC

[karnaser 130 1 Тракты]

И схему добавьте, пожалуйста.
