Darkvoice 336SE-КИТ

[MAC 18]

Ахмед, я правильно понимаю глядя на календарь, что скоро нас ждет радостная новость?

Да. правильно. Корпуса практически готовы

[Nibelung 2 096]

Может представителям Лаконика заняться непосредственным своим делом - разработкой новой продукции, а не наносить позолоту на ворованные золотые зубы? Не было у пользователей проблем, а теперь есть - куда же теперь вставлять две разолоченные челюсти.



Макаров, Лаконик был первым постсоветским производителем усилителей для наушников, хамство лучше для кухни приберечь

[Stillart 0]

Очень и очень жду выхода кита Где можно сделать предварительный заказ? Или я уже опоздал?

[MAC 18]

Очень и очень жду выхода кита Где можно сделать предварительный заказ? Или я уже опоздал?

Дата окончания возможности предварительного заказа - 11 июня. После этой даты прекращается возможность предварительного заказа и с 13 июня начинается рассылка уже заказанных КИТов. Оставшиеся КИТы поступают в розничную продажу в стандартном порядке,

Еще одна новость, на базе этого КИТа возможно построение усилителя, аналогичного Zana Deux I (выпускался фирмой EddieCurrent до появления Zana Deux II на лампах 6С33С)

Изменено 7 июня, 2013 пользователем MAC

[MAC 18]

Небольшая поправка к предыдущему посту, Подсчитал КИты, свободный КИТ остался один. Следующая партия планируется в июле, возможно также будут распостранятся по предварительному заказу

Изменено 7 июня, 2013 пользователем MAC

[Rander 2]

Еще одна новость, на базе этого КИТа возможно построение усилителя, аналогичного Zana Deux I

Можно чуть подробнее, какие изменения потребуются: покупка иных деталей, какие + и -

[MAC 18]

Можно чуть подробнее, какие изменения потребуются: покупка иных деталей, какие + и -

Изменения конечно есть, у DV выход с катода лампы, у ZD - c анода. По радиоэлементам ZD имеет большее кол-во радиоэлементов, но незначительно

[MAC 18]

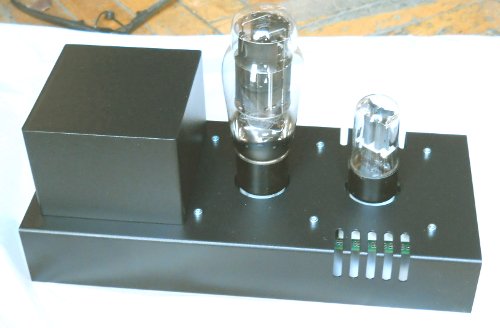

Фото конструктора без лицевой панели и внутреннего монтажа,

Качество фото неважное, фотографировалось на коленке..



Свободные КИТы закончились, следующая партия планируется на июль

Изменено 9 июня, 2013 пользователем MAC

[Relic74 3]

Что-то ни кто не пишет. Ещё не получили первые купившие?

[Stillart 0]

MAC, можно ли у вас приобрести корпус для DV отдельно?

Либо попросить у вас вложить в кит более качественные компоненты, ибо у меня они очень и очень труднодоступны. В основном дешевый серийный Китай. Естественно с удорожанием =)

Изменено 12 июля, 2013 пользователем Stillart

[stress 0]

так есть счастливые обладатели сего?

[MAC 18]

Ситуация по КИТм следующая, для всех заказавших КИТ по предоплате КИТы готовы, но для полной комплектации нехватает двух элементов. Поставщик сообщил, что необходимые элементы в России, но где-то застряли, тонкостей где и как застряли не знаю, думаю что как обычно, на таможне. Можем отправить КИТы в разукомплектованом виде, а потом дослать недостающее. Пока несколько хозяев КИТов высказали пожелание подождать, за что им большое спасибо за терпение и понимание,



можно ли у вас приобрести корпус для DV отдельно?

Либо попросить у вас вложить в кит более качественные компоненты, ибо у меня они очень и очень труднодоступны. В основном дешевый серийный Китай





Можно, но нужно знать что на что менять, Сейчас в комплектации общепромышленные радиоэлементы, не подделка.

Изменено 2 августа, 2013 пользователем MAC

[stress 0]

Ситуация по КИТм следующая, для всех заказавших КИТ по предоплате КИТы готовы, но для полной комплектации нехватает двух элементов. Поставщик сообщил, что необходимые элементы в России, но где-то застряли, тонкостей где и как застряли не знаю, думаю что как обычно, на таможне. Можем отправить КИТы в разукомплектованом виде, а потом дослать недостающее. Пока несколько хозяев КИТов высказали пожелание подождать, за что им большое спасибо за терпение и понимание,



можно ли у вас приобрести корпус для DV отдельно?

Либо попросить у вас вложить в кит более качественные компоненты, ибо у меня они очень и очень труднодоступны. В основном дешевый серийный Китай





Можно, но нужно знать что на что менять, Сейчас в комплектации общепромышленные радиоэлементы, не подделка.

какой в ките транс и лампы?

Изменено 2 августа, 2013 пользователем stress

[MAC 18]

какой в ките транс и лампы?

трансформатор ТАНТ50-160

Лампы 6Н8С, 6Н13С

Изменено 2 августа, 2013 пользователем MAC

[stress 0]

какой в ките транс и лампы?

трансформатор ТАНТ50-160

Лампы 6Н8С, 6Н13С

а можно у вас приобрести ТАНТ50-160 и инструкцию по сборке

[komendatore 0]

MAC что с комплектами? есть ли свободные? какие схемы оплаты и получения.

[MAC 18]

есть ли свободные? какие схемы оплаты и получения

Комплекты есть (вернее недокомплекты), но сначала разошлем уже заказанные, потом будем принимать новые заказы,Могу зарезервировать



а можно у вас приобрести ТАНТ50-160 и инструкцию по сборке

ТАНТ50-160 есть в свободной продаже http://retrokit.ru/powertrans.html инструкция будет в свободном доступе

Изменено 9 августа, 2013 пользователем MAC

[MaxKur 7 2 Тракты]

В Митино на 3-ем этаже видел вчера от этого усилка отдельно корпус - 2700р, потенциометр ALPS - 750р и макетная плата с разъёмами - 580р. Трансформатора не видел. Но в комплекте наверное всё равно дешевле будет Хотя лампы в нём скорее всего беспонтовые будут и на Ебей народ за импортом полезет

Изменено 9 августа, 2013 пользователем MaxKur

[stress 0]

есть ли свободные? какие схемы оплаты и получения

Комплекты есть (вернее недокомплекты), но сначала разошлем уже заказанные, потом будем принимать новые заказы,Могу зарезервировать



а можно у вас приобрести ТАНТ50-160 и инструкцию по сборке

ТАНТ50-160 есть в свободной продаже http://retrokit.ru/powertrans.html инструкция будет в свободном доступе

жаль ждал ответа пораньше

заказал дака и уже он приехал ))

удачных продаж

[MaxKur 7 2 Тракты]

MAC, доброго дня. Есть ли сейчас возможность купить комплект ( или недокомплект ) для сборку данного усилка в Москве?

[MaxKur 7 2 Тракты]

В общем тема с наборами для самостоятельной сборки DarkVoice сдвинулась с мертвой точки, в среду я похоже стал владельцем первого тестового набора для сборки данного усилка. Ахмед честно предупредил, что его ещё никто не собирал, могут быть косяки и нестыковки, которые я в процессе должен отловить.

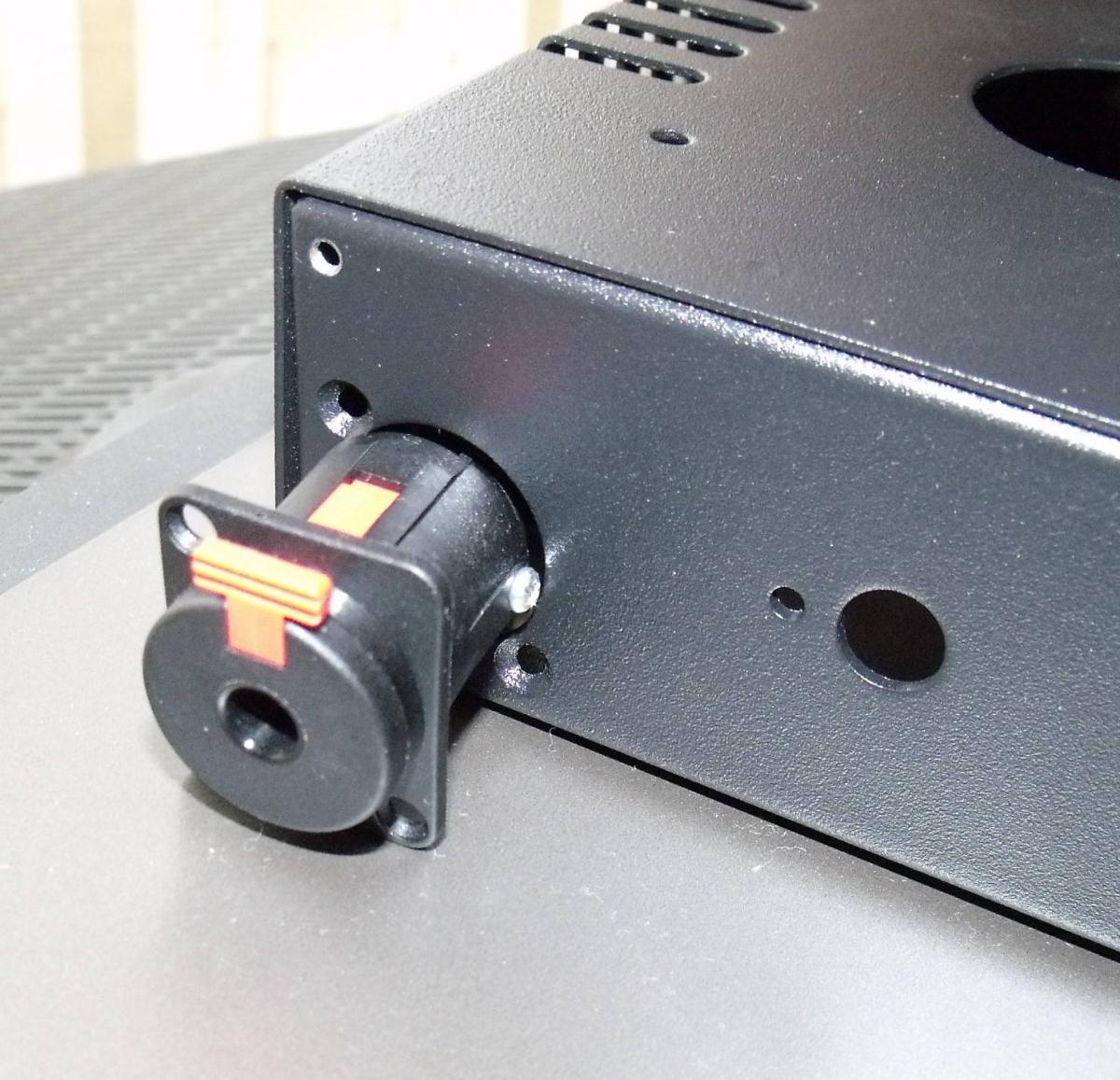

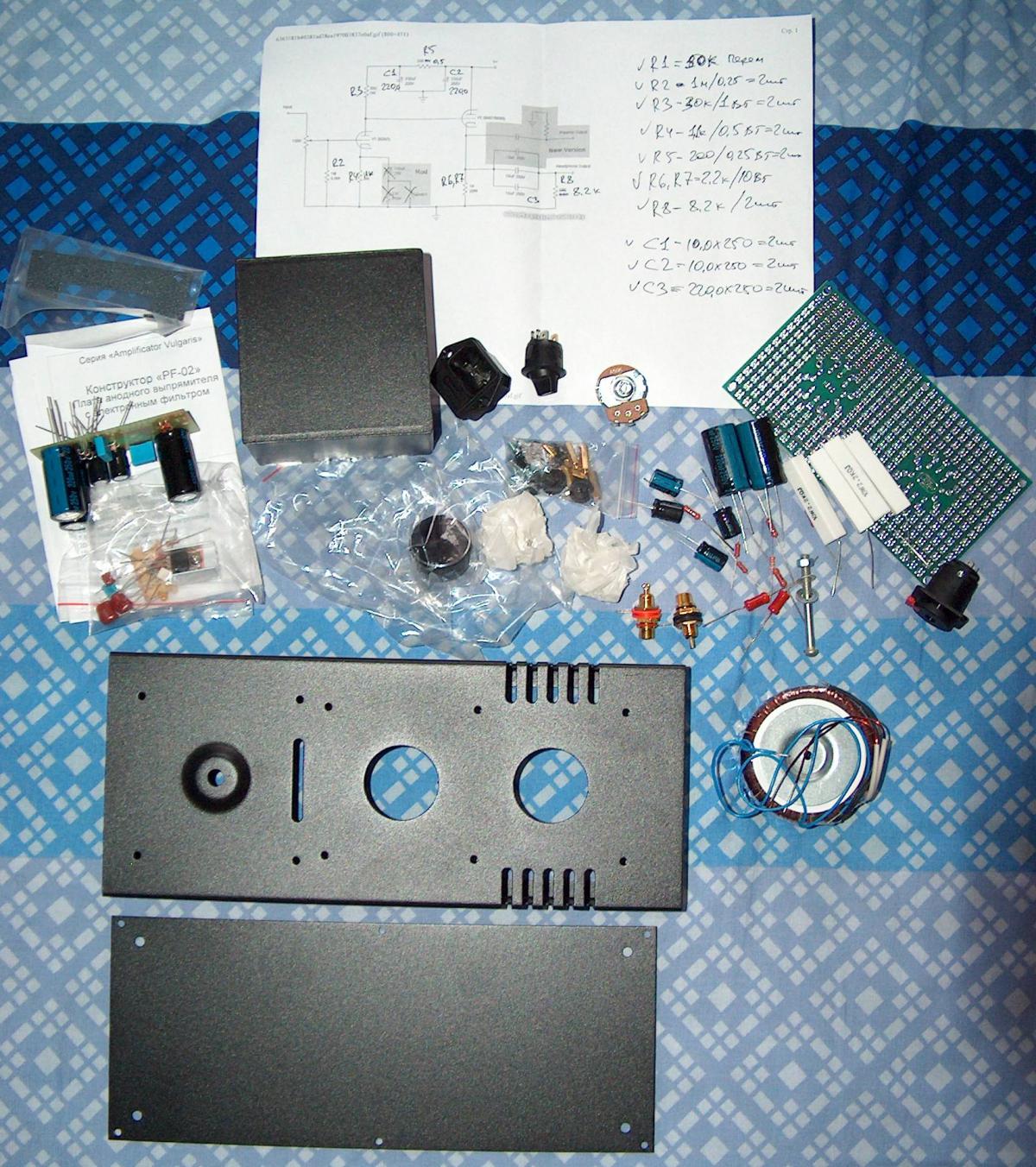

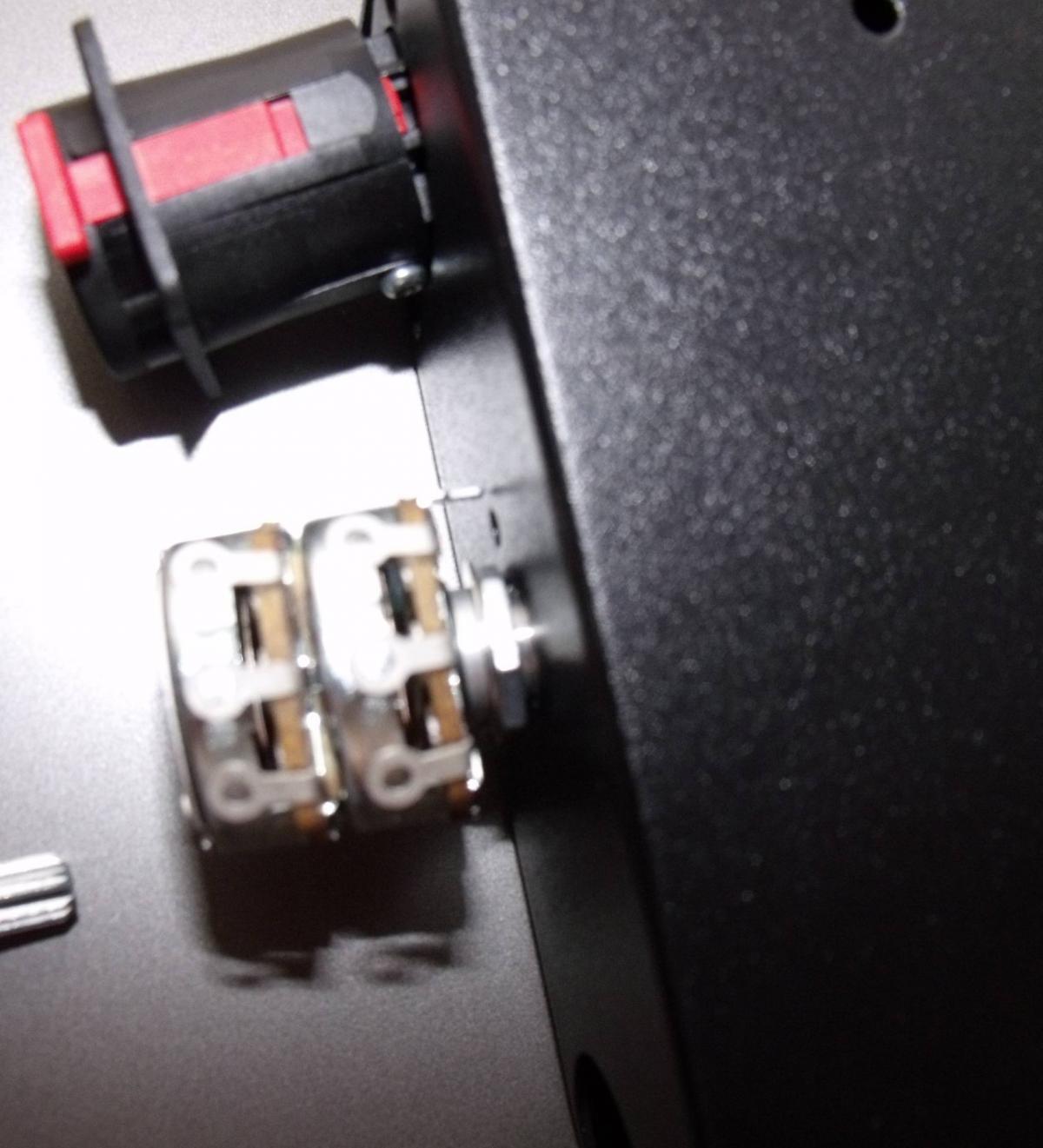

На фото видно, что входит в набор – нет пока передней декоративной панели и очень хитрого комбо разъёма с защёлкой типа Neutrik NCJ6FI-S, которым данный кит планируют комплектовать ( маленькое отступление - я сначала подумал, что на лицевой панели косяк с размерами под разъём - обычный джек Neutrik с прямоугольным фланцем туда не лез и отверстия под крепеж не совпадали и только полистав каталог Neutrik понял, что за разъём применили авторы набора - комбо джек-XLR, пришлось заказать на Ебей ) . Лампы я не брал – полно наших 6н8с и 6н13с и их зарубежных аналогов 6sn7 и 6as7g.

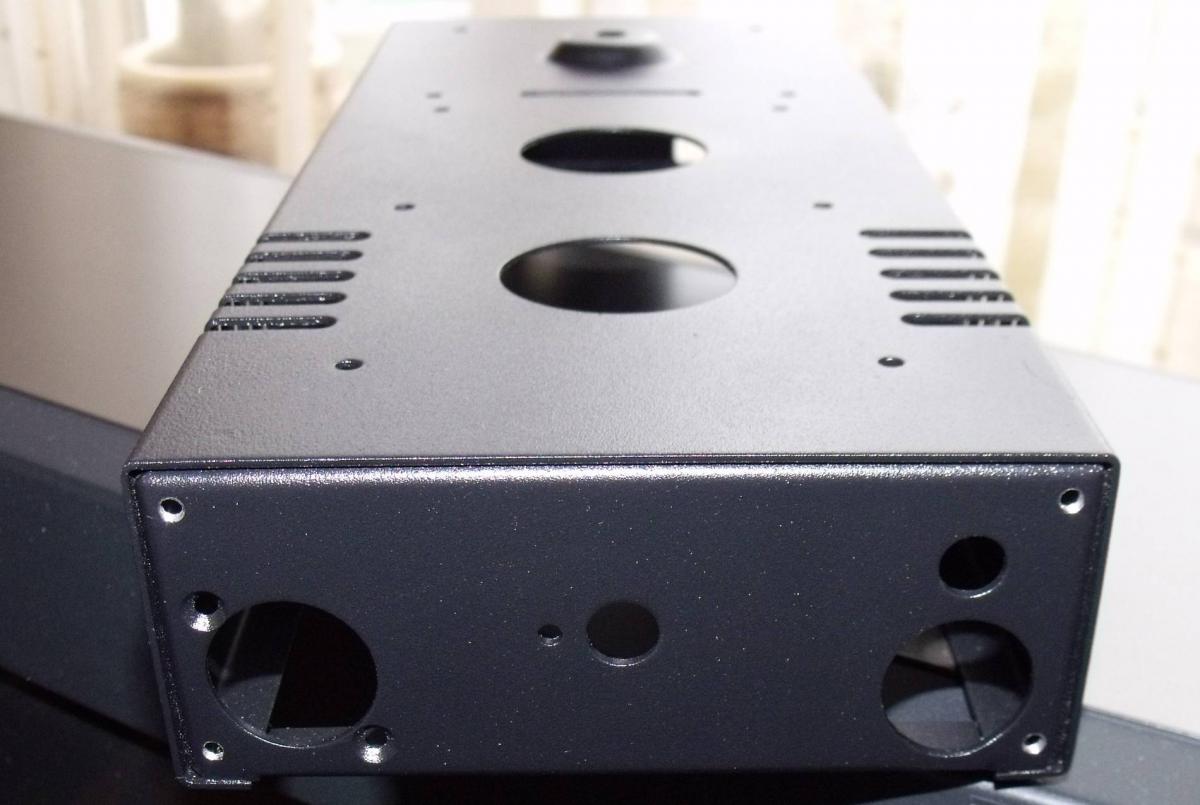

Немного по деталям – прочный «кондовый» корпус минималистского индустриального дизайна из толстого металла, качественно покрашен, детали хорошо подогнаны. Все конденсаторы Jamicon TK, лавсановая китайская плёнка, резисторы советские типа С2-xx и МЛТ плюс китайская керамика10 W, которую предполагается параллелить для получения 20W, ламповые панельки тоже простые китайские керамические, NoName здоровый переменник на 50ком логарифмический, трансформатор ТАНТ50-160… Проволоки для навесного монтажа в наборе нет – повод для визита в Митино. Схемы сборки основной платы тоже нет, только электрическая схема – тут полная свобода творчества

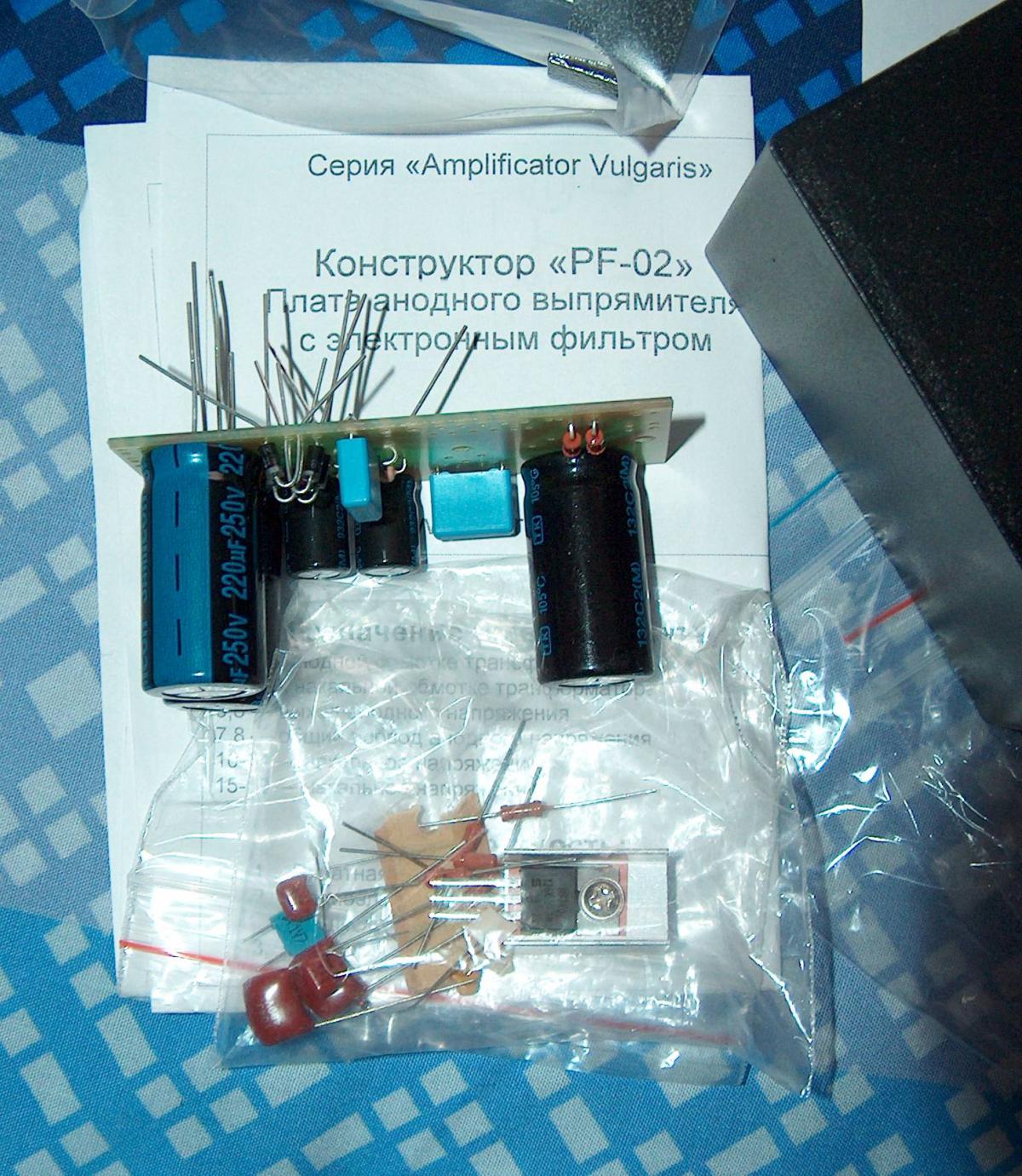

Схема питания более продвинутая по сравнению с оригинальным ДаркВойсом – в набор вложен ещё один набор на базе PF-02 ( на сайте retrokit есть ссылка на него ) – плата питания с «электронным дросселем», накал переменкой с подачей положительного потенциала от анодного.



Далее буду выкладывать последовательную процедуру сборки – первая в очереди плата питания PF-02

Изменено 16 октября, 2013 пользователем MaxKur

[MaxKur 7 2 Тракты]

Начал потихоньку собирать конструктор. Первая на очереди "Плата анодного выпрямителя с электронным фильтром PF-02". Как я понял, для использования в DarkVoice немного поменяли комплектующие в данном наборе - например вместо 3-х конденсаторов 100мкФ400в положили 3-и 220мкФ250в и вместо диодов FR107 в наборе диоды HER108 - более лучшие по параметрам, что есть хорошо

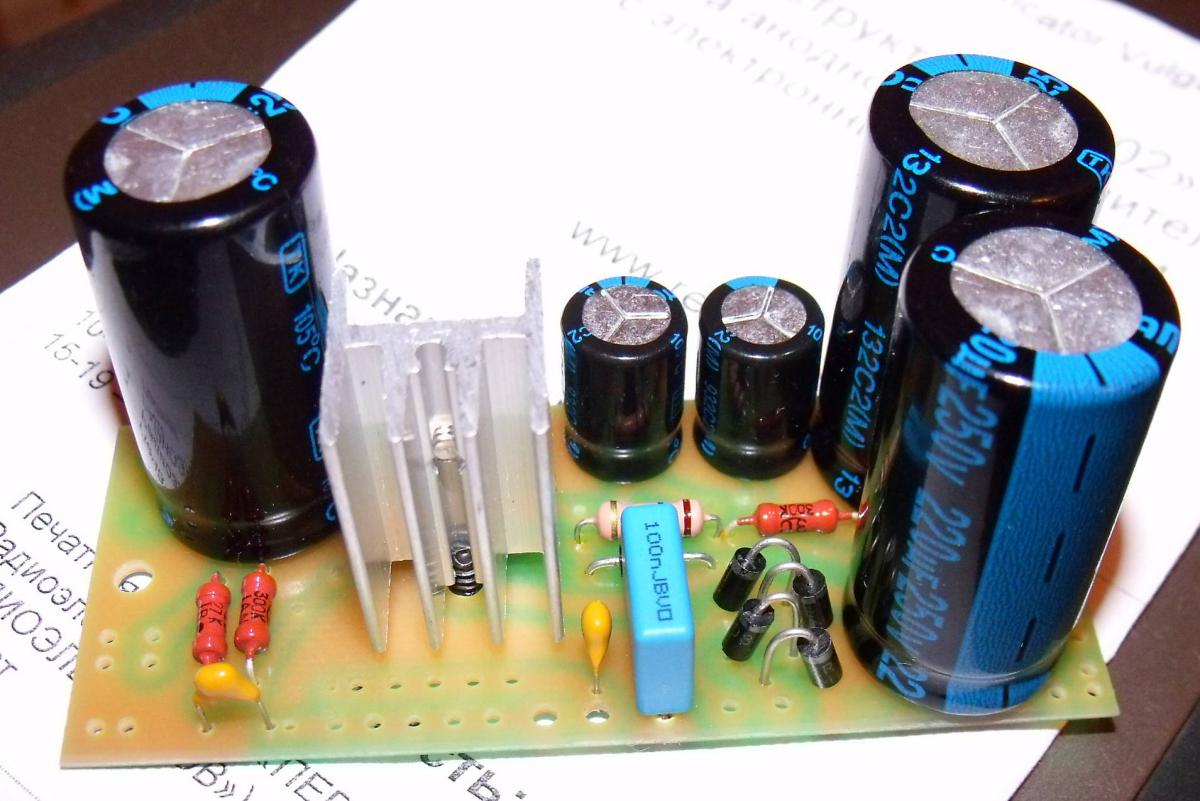

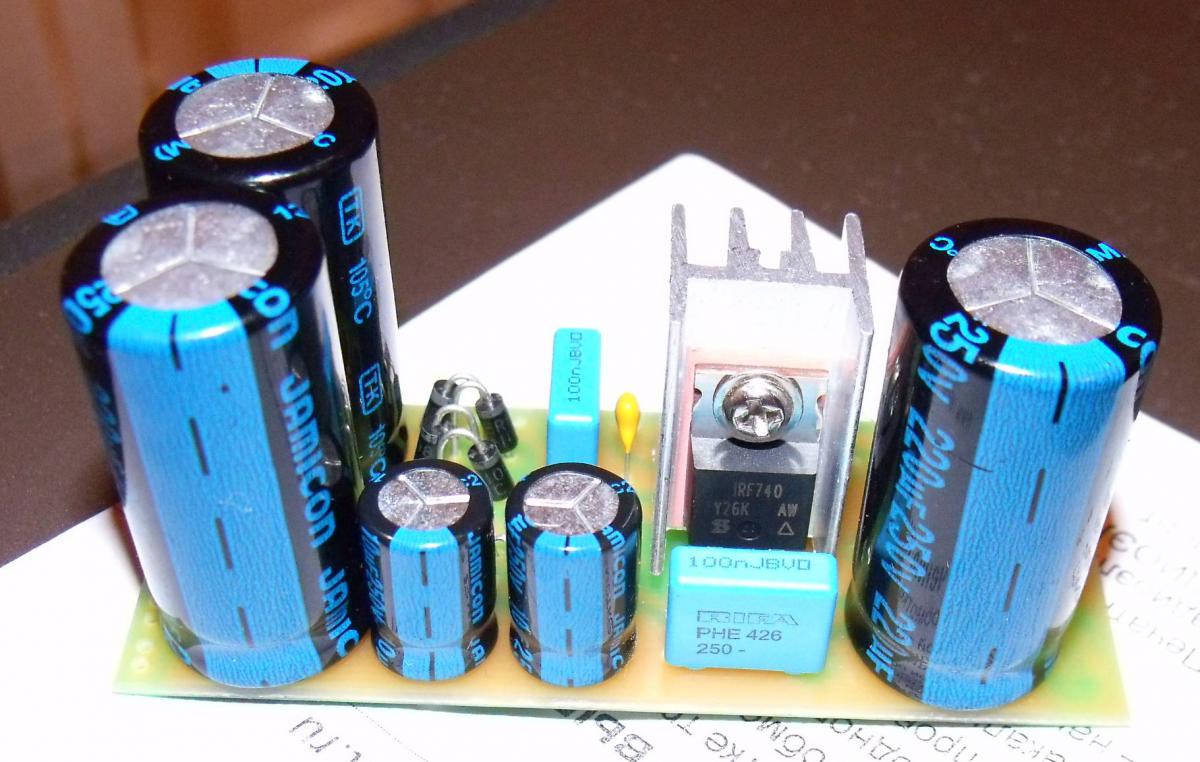

Плату собрал точно по схеме без отклонения в номиналах, единственное вместо 2-х лавсановых шунтирующих питание конденсаторов по 0,1мкФ поставил 2-а конденсатора типа MKP Evox Rifa 0,1 мкФ. На фото полностью собранная плата, но пока 4-е резистора ещё не запаял, т.к вместо R1 15K по схеме положили на 16К ( впаивать его не стал, всё равно за монтажной проволокой на Митино ехать, там и куплю нужный номинал ), а по остальным резисторам есть вопросы к автору...

1) Резистор R4 - в схеме 680 Ом, от руки в инструкции поправлено на 510 Ом - в набор положены оба номинала - какой впаивать???

2) Резисторы R5 и R6 по 100 Ом - они создают среднюю точку в накале, на которую подают смещение от анодного напряжение - во всех типовых схемах мощность этих резисторов не менее 1-2 Ватт, в наборе лежат по 0,25 Ватт - это не маловато ли??? Накал обеих ламп почти 3 Ампера берет...

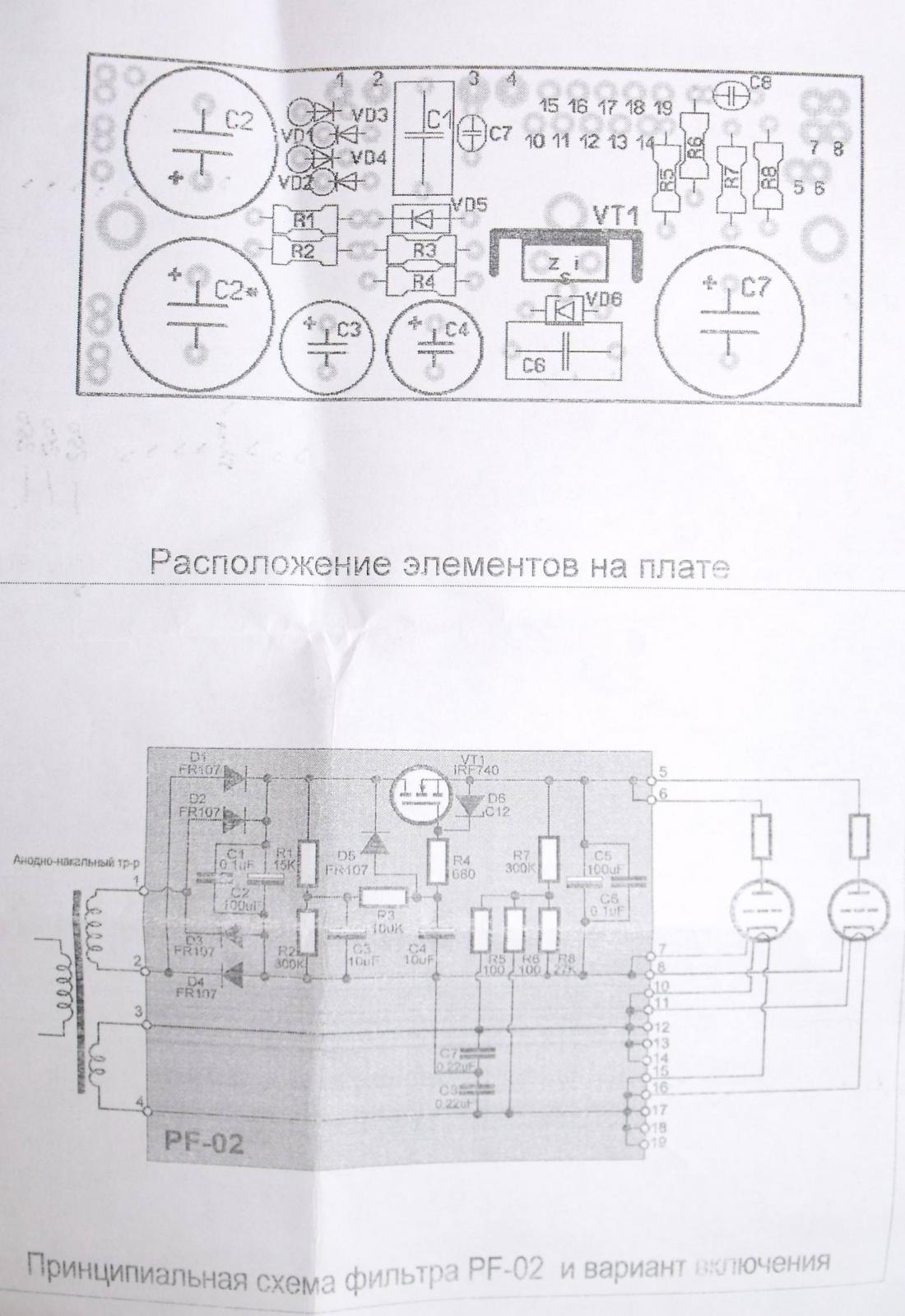

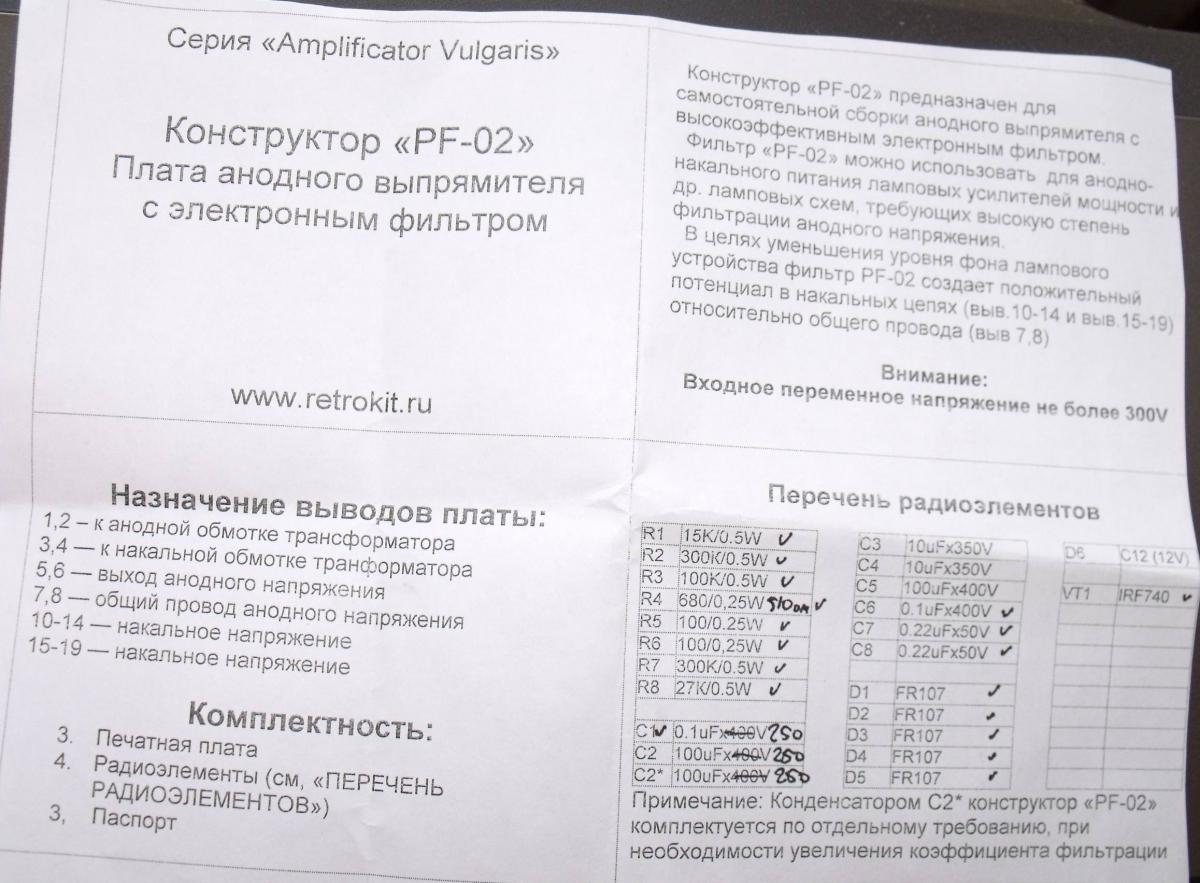

Фото сборки и сканы инструкции прилагаются.

Изменено 19 октября, 2013 пользователем MaxKur

[pAs 1]

2) Резисторы R5 и R6 по 100 Ом - они создают среднюю точку в накале, на которую подают смещение от анодного напряжение - во всех типовых схемах мощность этих резисторов не менее 1-2 Ватт, в наборе лежат по 0,25 Ватт - это не маловато ли??? Накал обеих ламп почти 3 Ампера берет...

2R100Ohm = 200Ohm, накал около 7В, ток через 2R переменный 7/200=0,035Amax, мощность на 2R=0,035x7=0,245Wmax. Двойной запас по мощности получается... 3 Ампера течёт через накал... Не сгорят это точно. Ставить можно смело.

[mPich 18 6 Тракты]

В чем преимущество применения PF-02 по сравнению с нативной схемой?

Плавный старт накала лампы для увеличения срока службы?

В найтблюз можно такое поставить?

[MaxKur 7 2 Тракты]

В чем преимущество применения PF-02 по сравнению с нативной схемой?

Плавный старт накала лампы для увеличения срока службы?

В найтблюз можно такое поставить?

В NightBlues уже похожая схема питания стоит http://retrokit.ru/nbm.html
