Вопрос к владельцам ATH W5000

[Surgut2006 906]

1) Снять подушки из овечьей кожи

2) Пометить тонким маркером угловое положение металлического капсюля с динамиком относительно основного корпуса

3) снять деревянные чашки с кольцами демпфирующего материала внутри, открутив четыре самореза.

4) Снять держатель капсюля с кольцом открутив ещё три самореза .



Особенности:

1) Динамик в капсюле имеет определённую угловую ориентацию. Повернув угол - изменится звук.

2) Кольцо в держателе капсюля имеет узкий локальный вырез , возможно функциональный и возможно имеет значение угловое положение этого кольца.



Рекомендации:



1) Менять специализированный, оригинальный, 7N очистки кабель не вижу вообще никакого смысла т.к. он крепкий механически и не вносит окраса и потерь в звук.



2) ATH-W5000 это низкоомные наушники с достаточно высокой чувствительностью, в которых трудноуправляемая выдающаяся середина и требуется усилитель с низкоомным мощным выходом. Оригинальный усилитель AT-HA5000 имеет 200мА тока покоя в выходном каскаде. Реализация балансной схемы включения удваивает требования к выходу усилителя. Звук данных наушников не мониторный и что улучшится балансным включением этих наушников я не представляю. Гармоники самого усилителя компенсировать?



Выводы:

Хотите улучшить звук этих наушников- купите рекомендуемый усилитель или подберите самостоятельно усилитель с мощным выходом по току не разбирая наушников и не меняя кабель.

1. Понятно

2. Не понятно. Как может повлиять на звук поворот вокруг оси круглого, симметричного капсюля?! (№6)

3. Понятно

4. Понятно

Особенности:

1. Капсюль жестко сидит в посадочном месте! Изменить можно лишь повернув его вокруг оси. см.п2 выше. Другие изменения невозможны, при нормальной сборке.

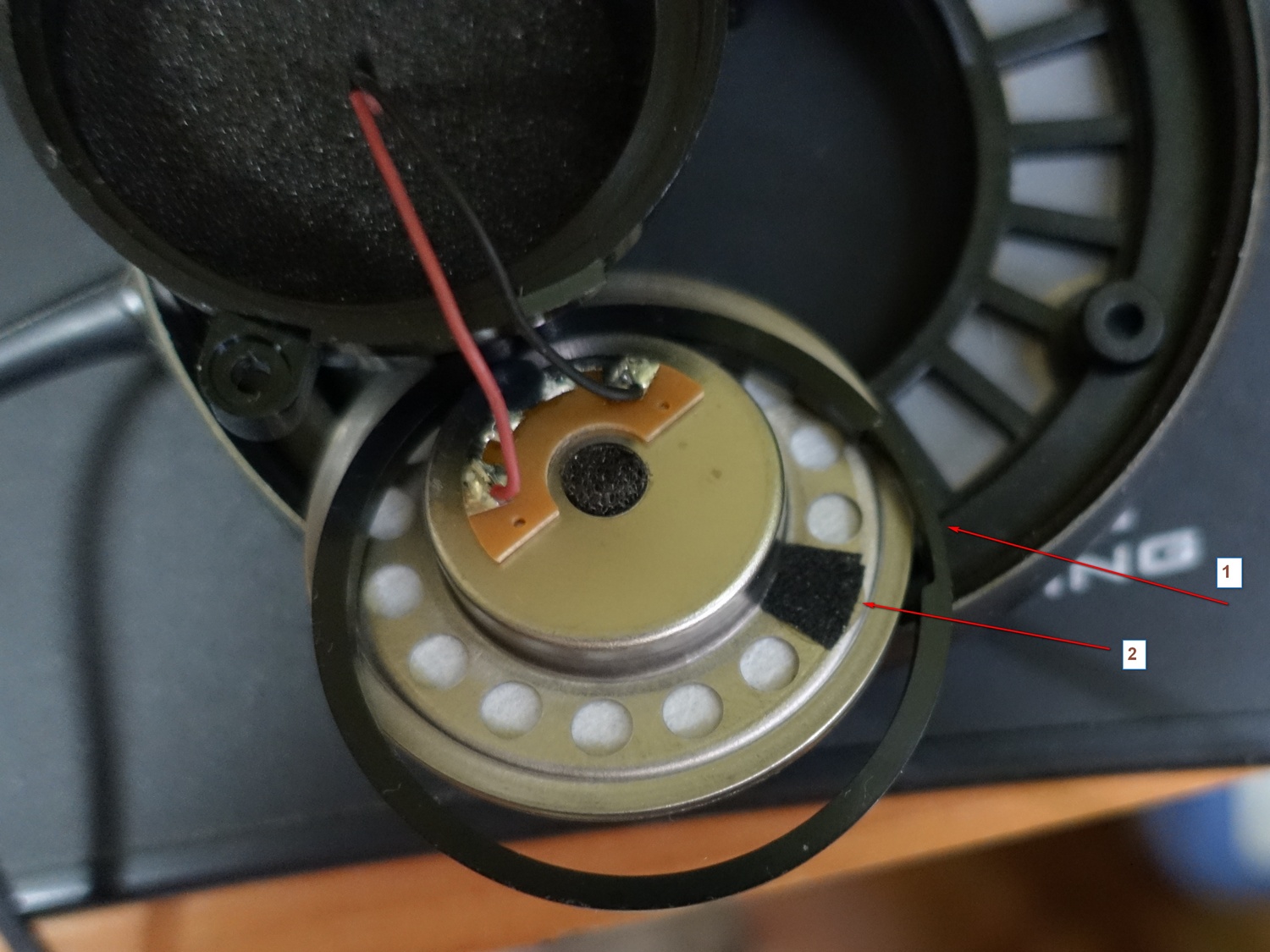

2. Кольцо почти сплошное. Имеет по окружности зазор 5 на 1мм и он будет под корзиной(№5,6). Функция кольца - прижим/фиксация капсюля корзиной,той что крепится на 3х шурупах. Корзину как-то по другому поставить не получится - там идет скос на посадочном месте с ориентацией по местам крепления. (№3,4,5)



ну и на других ресурсах мне не попадались упоминания о влиянии ориентации капсюля или кольца на звук.

https://hoved-fi.dk/...php?f=12&t=2090

Изменено 21 апреля, 2017 пользователем drhead.pavel.v

[vladbit 567]

Как может повлиять на звук поворот вокруг оси круглого, симметричного капсюля?!

Он не совсем симметричный. На правом фото выше видно два отверстия для ввода-вывода воздуха. Эти задние отверстия называются фазоинверторными.



Функция кольца - прижим/фиксация капсюля корзиной,той что крепится на 3х шурупах.



Даю подсказку. Вырез на кольце устанавливается в соответствии с положением фазоинверторных отверстий на задней стороне излучателя. Сектор рабочего положения выреза кольца ограничен и расположен в области выемки держателя капсюля. Если смотреть на второе справа фото, то это будет правая часть держателя.



Рекомендую попытаться связаться с авторизованным сервисом от АТ по этому поводу, а не выдумывать удобных для себя теорий, что всё там просто и симметрично. Там всё непросто и не симметрично. Разбирать-собирать свои наушники вы можете как угодно, ваша реакция мне понятна.

[Surgut2006 906]

Как может повлиять на звук поворот вокруг оси круглого, симметричного капсюля?!

Он не совсем симметричный. На правом фото выше видно два отверстия для ввода-вывода воздуха. Эти задние отверстия называются фазоинверторными.



Функция кольца - прижим/фиксация капсюля корзиной,той что крепится на 3х шурупах.



Даю подсказку. Вырез на кольце устанавливается в соответствии с положением фазоинверторных отверстий на задней стороне излучателя. Сектор рабочего положения выреза кольца ограничен и расположен в области выемки держателя капсюля. Если смотреть на второе справа фото, то это будет правая часть держателя.



Рекомендую попытаться связаться с авторизованным сервисом от АТ по этому поводу, а не выдумывать удобных для себя теорий, что всё там просто и симметрично. Там всё непросто и не симметрично. Разбирать-собирать свои наушники вы можете как угодно, ваша реакция мне понятна.



Вы упоминали про какой-то Service Manual. даже писали про конкретный раздел на который надо обратить внимание. Не могли бы Вы выложить его тут или дать ссылку? Чтобы Ваши слова были подтверждены чем-то и для нашего общего развития.

А то несколько дней поисков на просторах интернета результатов не принесли, не только по ATH-W5000,а вообще ни по каким наушникам ATH-W.

Был бы Вам очень признателен.

Тем более в Вашем городе есть сервис-центр АТ



Список авторизованных сервисных центров Audio-Technica (РФ)

Изменено 23 апреля, 2017 пользователем drhead.pavel.v

[vladbit 567]

К сожалению ничем не могу помочь. Разве что могу правильно собрать W5000, но это надо мне высылать. С остальными вам придется самостоятельно разбираться, у меня нет подобной документации.

Изменено 23 апреля, 2017 пользователем vladbit
