Усилитель для наушников на 6Н6П

[RomanSt 34]

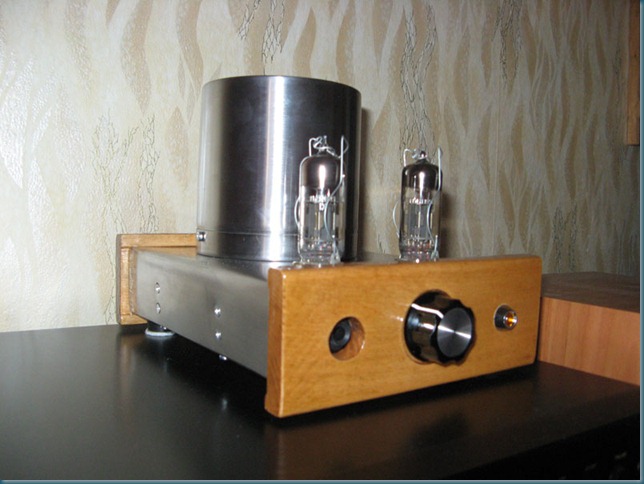

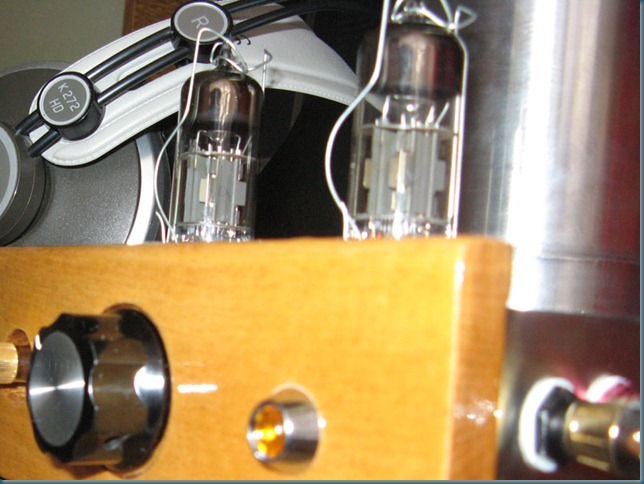

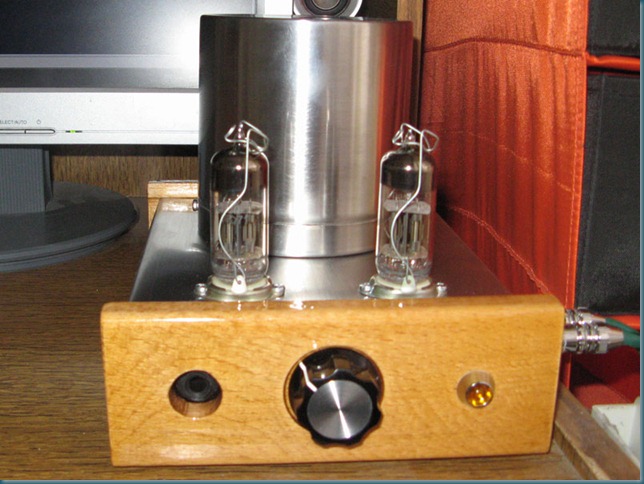

Недавно закончил сборку усилителя SRPP на лампах 6Н6П. Усилок собирался в подарок другу. Несколько фотографий усилителя.

Оригинал статьи здесь: http://steblyansky.livejournal.com/4026.html

Заранее спасибо за отзывы и критические замечания!

[andafan 97]

Красота!



Здорово!

[andafan 97]

А экран трансформатора не из куска воздуховода ли сделан?

Выглядит очень красиво.

[RomanSt 34]

А экран трансформатора не из куска воздуховода ли сделан?

Выглядит очень красиво.

Нет, это стальная баночка для сыпучих продуктов из IKEA! Вообще, IKEA -это просто кладезь заготовок для самодельщиков.

[Lukich 1 494]

Вообще, IKEA -это просто кладезь заготовок для самодельщиков.

[Lukich 1 494]

RomanSt

Если не секрет, какой номинал у катодных резюков плучился после перерасчетов?

[Demograf 2 550]

какие кондюки на выходе стоят ?

[steel_monkey 99]

По моему опыту, AKG272 навится низкое выходное сопр-е усилителя - лучше играют при этом. Ради эксперимента попробуйте подцепить на выход небольшой сетевой трансик через разделительный конденсатор.

[RomanSt 34]

какие кондюки на выходе стоят ?

Elna Silmic II 1000 мКф x 16 в

[Lukich 1 494]

какие кондюки на выходе стоят ?

Elna Silmic II 1000 мКф x 16 в

Ничего не препутали? Это скорее в катоде!

[Khronos 1 003]

Да, очень классно получилось!

[Demograf 2 550]

какие кондюки на выходе стоят ?

Elna Silmic II 1000 мКф x 16 в

Ничего не препутали? Это скорее в катоде!



а может не српп ?



какая постоянка в точке съема сигнала ?

у меня в 6н9 150 вольт а в 6н6п было 120 вольт.

а может elna silmic на 16вольт выдержит 120 спокойно ?

[Lukich 1 494]

какая постоянка в точке съема сигнала ?

у меня в 6н9 150 вольт а в 6н6п было 120 вольт.

Вот именно, что-то RomanSt перепутал.

Вообще там на фото Джамиконы и еще какие-то коричнево-золотистые, вот они наверно на выходе. И вроде зашунтированны какой-то пленкой в корпусе салатового цвета.

[RomanSt 34]

Перепутал, конечно! (Точнее, невнимательно прочел вопрос, точнее, совсем не прочел! ) Это катодные на 16 вольт. На выходе обычные Jamicon 100 мКф на 400в с шунтами К78-2

На анодах у меня 140 с небольшим. Коричнево-золотистые конденсаторы - это фильтр блока питания, черные большие - конденсаторы удвоителя напряжения.

[cergei82 8]

RomanSt

Весьма симпотично получилось!

[Oberton 1]

У меня есть усилитель для наушников на 6Н6П по схожей схеме и из опыта скажу, что он на лампах 50-х годов звучит гораздо лучше, чем на новоделах.

[RomanSt 34]

У меня есть усилитель для наушников на 6Н6П по схожей схеме и из опыта скажу, что он на лампах 50-х годов звучит гораздо лучше, чем на новоделах.

На этом поставил 6Н6П с индексом Е и ромбиком (военная приемка) 1976 года выпуска.

[ringer 16]

RomanSt

Здорово

Я вот уже с месяц ищу какую бы схему собрать, но так и не определился. Не могу решить на чем остановиться, так как в радиотехнике не разбираюсь, и сам по схеме не могу понять хороший ли звук в результате получится.

[kaj 6]

А экран трансформатора не из куска воздуховода ли сделан?

Выглядит очень красиво.

Нет, это стальная баночка для сыпучих продуктов из IKEA! Вообще, IKEA -это просто кладезь заготовок для самодельщиков.

молодец, стильно получилось...., сам вчера был в икеа, руки так и чесались что нить взять для такого...но проблема багажа))), действительно в икеа много чего для мастерства...

[FORTE 15]

На этом поставил 6Н6П с индексом Е и ромбиком (военная приемка) 1976 года выпуска.

Раз "военки", значит должны быть хорошие лампы по идее

Роман, принимайте поздравления, ваше изделие удалось, смотрится отлично!

Отличный подарок для друга и ценителя! Молодец!

[FORTE 15]

Роман, а не подскажите во сколько собсно обошелся вам сей подарок? Хотя, может немного некорректно спрашивать это у вас

Сам я такую схему повторить не смогу, а вот один знакомый мужик, наверняка, сможет это сделать...

Что скажете, такой схемы будет достаточно для наушников АКГ К601? Даже незнаю к каким их отнести, толи к высокоомным, толи к низко...?

Заранее вам спасибо

[RomanSt 34]

Роман, а не подскажите во сколько собсно обошелся вам сей подарок? Хотя, может немного некорректно спрашивать это у вас

Сам я такую схему повторить не смогу, а вот один знакомый мужик, наверняка, сможет это сделать...

Что скажете, такой схемы будет достаточно для наушников АКГ К601? Даже незнаю к каким их отнести, толи к высокоомным, толи к низко...?

Заранее вам спасибо

Спасибо за оценку!

Если по деньгам, то совсем немного – тысячи полторы-две, максимум. Плюс, время на работу. Но время – это не затраты, а скорее прибыль, поскольку получал от процесса немалое удовольствие и выпрямлял заодно руки.

Самыми дорогими деталями были конденсаторы Elna Silmic II – 420 руб. за пару. Все остальное куплено в субботу на Митинском радиорынке. А там можно найти такие интересные вещи!

Трудоемким и сложным в изготовлении является корпус. Я сначала замерял штангенциркулем все детали, делал чертеж и 3D моделирование корпуса в SolidWorks и только затем переносил это все на «дерево и железо». Все изготовление заняло примерно месяц. Деятельность, правда, носила "приступообразный" характер. Непосредственно пайкой усилителя я занимался всего два вечера - за один вечер собрал блок питания, за второй – усилитель.

Насчет АКГ К601 - играть будет, причем очень неплохо. Была возможность сравнить с усилителем подобного класса. Все IMHO, естественно.

[EMiNcode 0]

Получилось очень красиво

Тоже хотел такой собрать но не нашел трансформатор ТАН17, можно вместо него использовать другой транс?

[RomanSt 34]

Получилось очень красиво

Тоже хотел такой собрать но не нашел трансформатор ТАН17, можно вместо него использовать другой транс?

Можно, конечно! Подойдет любой, на котором можно скоммутировать анодное напряжение порядка 220-250В. При токах для анода примерно 60 мА, для накала каждой лампы минимум 800 мА (это впритирку - надо замерять токи накала конкретных ламп - они могут быть с разбросом), а лучше с запасом - 1 А. (При коммутации ток берется по наименьшему значению для обмоток).
