Oldskool 33 1/3 164Ом

[GrindJohn 4]

Никто не знает какие альтернативные амбушюры можно приобрести для них? Может на али экспресс какие есть?

[Soundslave 374 8 Тракты]

Народ обычно к производителю обращался

[GrindJohn 4]

Народ обычно к производителю обращался

Серьёзно? У производителя можно заказать?

[Soundslave 374 8 Тракты]

Попробуйте) я лишь читал, что народ им отписывал и им присылали.

[alexanderorex 0]

Ребята, требуется помощь

Нужна схема АЧХ фильтра. В купленых наушниках впаяно не могу разобраться что. Ничиконы на 2,2 мкФ лежат наготове, но такое впечатление что у меня фильтр собран по сокращенной программе

[Kryl007 359 1 Тракты]

Что значит по сокращенной. Выпаиваете такие коричневые кирпичики и на их место ставите Ничиконы зеленые.

[alexanderorex 0]

Был слегка невнимателен. В посте №315 на предыдущей странице фото фильтра один в один с моим. Схема выглядит крайне кастрированной и не солидной по сравнению с фильтрами на плате. Там 1 резистор и 1 кондер, спаяны параллельно. И все! разве что обернуто черной изолентой. (подскажите как вставить фото - покажу). Возможно это чудо радиомысли и работает отлично, но как-то слабо верится в такой минимализм.

Уважаемый Kryl007, куря ветку форума по вашим неоднократным настоятельным рекомендациям я обзавелся нужными ничиконами еще до покупки олдскулов и уж собрался все перепаять, но был огорчен увиденной картиной.

Собственно тема вопроса - хочу сделать как надо и хорошо. Поэтому прошу помощи с подсказкой схемы распайки и номиналов деталей (желательно с названием качественных). Не сочтите за глубокую наглость мой вопрос - в радиофизике я ноль без палочки, но паяльник в руках держится уверенно и скопировать схему вполне смогу.

[Kryl007 359 1 Тракты]

ну так замените конденсаторы. В чем проблема?

[alexanderorex 0]

Дорогой Kryl !!!

За замену конденсаторов - не заржавеет, они лежат наготове и ждут резисторов нужных (что б перепаять все сразу)

Имеющаяся в Ваших и подобных вашим наушникам схема с тремя резисторами мне внушает больше доверия чем имеющийся у меня один резистор. Потому я и спрашиваю помощи у сообщества олдскульнофильного, может кто-нибудь нарисует схему расположения элементов (резисторов и конденсатора) с указанием их номиналов

[alexanderorex 0]

Что ж, будем пытаться оживить тему.

Прежде всего поясню почему я так дотошно выпатываю номиналы резисторов. Выше, в 125 посте черным по белому указано 2 резистора по 20 кОм. На другом форуме откопал инфу 2 по 10кОм. Правда как всегда где-то посередине. Ну, да ладно, у меня все равно кастро-вариант, от него и буду скакать. Вобщем задумал я глобальный мод

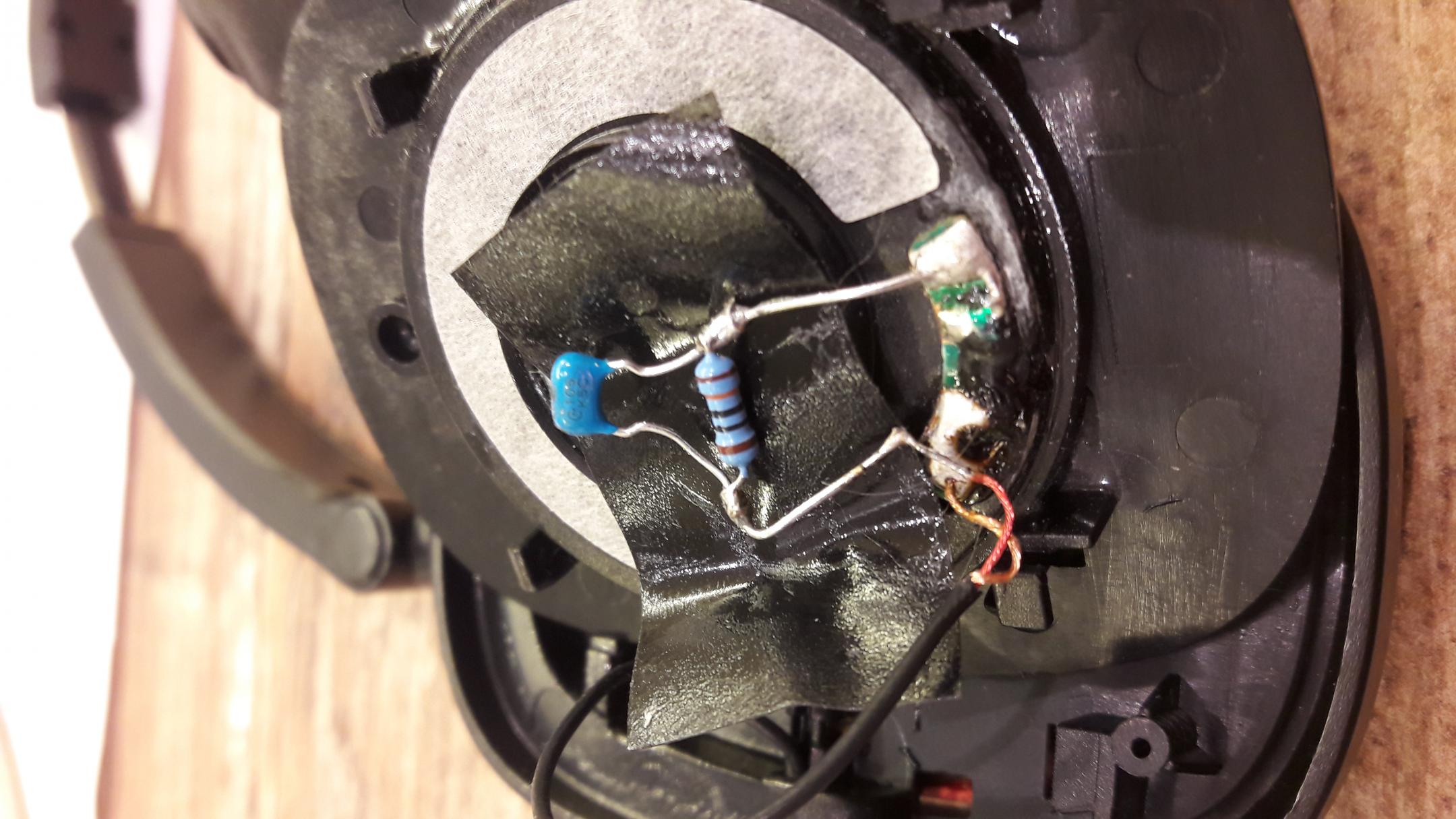

Сие чудо оказалось у меня

[alexanderorex 0]

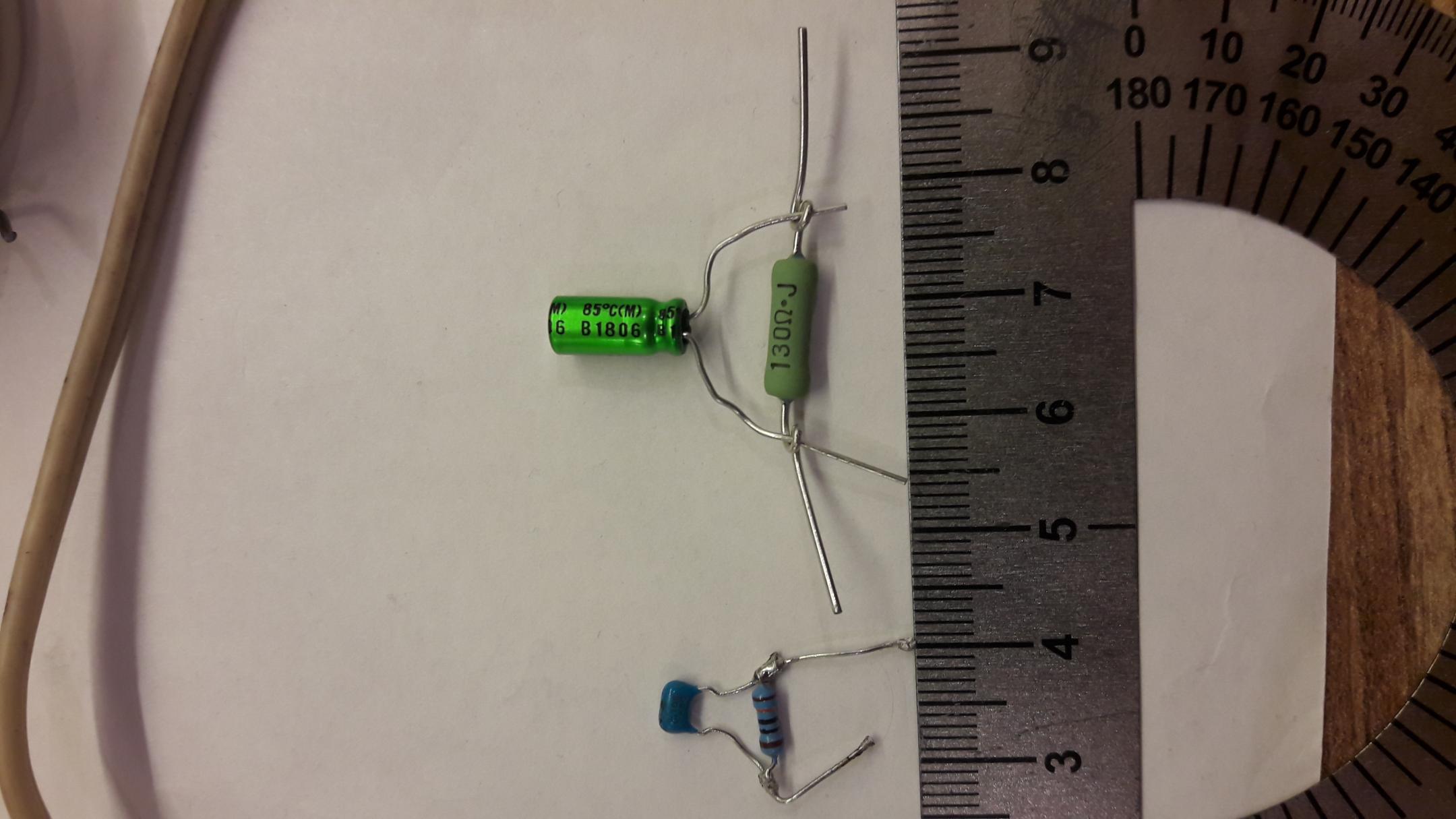

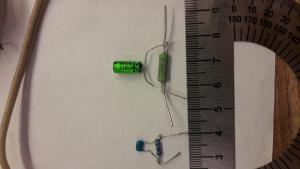

Приобретены на мании подопытные ничиконы на 2,2мкФ и резисторы kiwame на 130 Ом 2 Вт

Исходное чудо удалено из наушников целиком

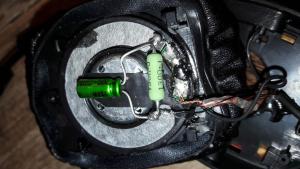

Ну и собственно произведена замена

[alexanderorex 0]

Звук изменился конечно же значительно в лучшую сторону!!! И это еще без прогрева.

Но мы ж комсомольцы без трудностей не можем....

Охота все ж повторить фильтр на плате.... а под него уже едут с ебэя Allen-Bradley. Вот только одно "НО" есть, имеется желание впихнуть конденсатор полипропиленовый, но ввиду громоздкость конструкции (естественно не влезут в чашки олдскулов) фильтр будет делаться выносным. Конечно же попробую и полноценную схему с ничиконом в олдскулы



Так что пока жду необходимые детальки, и, дай Бог здравия, в марте займусь. По результатам отпишусь

[aist 244]

У A-B разброс процентов 15%. На вегалабе был продавец с большим набором, подбирал в пары за доп плату.

Изменено 28 марта, 2019 пользователем aist

[GrindJohn 4]

@alexanderorex,

Вы хотите сотворить Чудо?)) Что может сделать фильтр с мембраной), превратить её в золото? Оставляли бы всё как есть и слушали бы музыку, а не за фильтр беспокоились. Я сейчас вспоминаю, как можно сказать мучился с этим конденсатором, что из -за него немного подпортил динамик один, и амбушюры пришлось заменить, так уж вышло и немного сейчас жалею, что не оставил всё по умолчанию. Многого от замены ждать не приходится, в стоке они поют ничуть не хуже всякого "мода", это скорей психология воздействия уже, сами себе придумываете звук в голове. Сейчас меня звук в них полностью устраивает...

Изменено 7 апреля, 2019 пользователем GrindJohn

[Human with Fire 1]

А где интересно Вы покупали их такие? Это сейчас новые такие пошли? И когда Вы покупали? И за сколько?

Давненько не был в этой ветке и как вижу, не у одного меня оказался фильтр такой. А куплены они были осенью 2017го в Минском магазине за 70 долларов примерно.

Сейчас этот фильтр отдельно использую ибо сгорел один родной динамик внезапно в этих Фишерах. Вот думаю заказать в них, что нибудь интересное, чтобы реанимировать

[GrindJohn 4]

Сейчас этот фильтр отдельно использую ибо сгорел один родной динамик внезапно в этих Фишерах. Вот думаю заказать в них, что нибудь интересное, чтобы реанимировать

Каким же образом интересно он мог сгореть)), удивительно.

[Boost3 0]

Дермонтин у амбишурок и оголовье полностью сгнил до тряпки в труху, где можно купить запчасти? Или может какое покрытие есть типо Житкая кожа итд.

Жалко что разработчики усложнили форму и качество дермонтина приэтом очень плохое подобрали, если бы не усложняли можно было с АлиЭкспресса заказывать и менять сколь влезет



Не хотелось бы мод делать ради интереса,хотя паять умею, хочу просто поменять дермонтин, ибо они мне и так очень нравятся с буст 3, xduoo x3-1, xduoo x10 звук на +5 .Вот на дорогих плеерах уже звук не нравится, это да.

Изменено 13 сентября, 2020 пользователем Boost3

[Boost3 0]

Или уже все их забросили? , расскажите как вы поменяли амбишуры ? Может какой мастер из кожи шёт для них ?

Изменено 13 сентября, 2020 пользователем Boost3

[Volonter 8 341]

Я вот хочу реставрировать сыплющийся кож зам жидкой кожей (не у этой модели правда). Не знаю насколько хорошо получится, посмотрим.
