LoveCube

[karnaser 130 1 Тракты]

Все серийные устройства защищены, Arkhipov`s Laboratory DAC 56 TT думаю тоже.

Можно измерить постоянное напряжение на выходах ЦАП.

Должно быть на выходе единицы или десятки милливольт постоянного напряжения.

[xSpellhowleRx 13 13 Тракты]

С ALPSом проблема решилась, разобрал его и почистил, собрал хруст пропал.

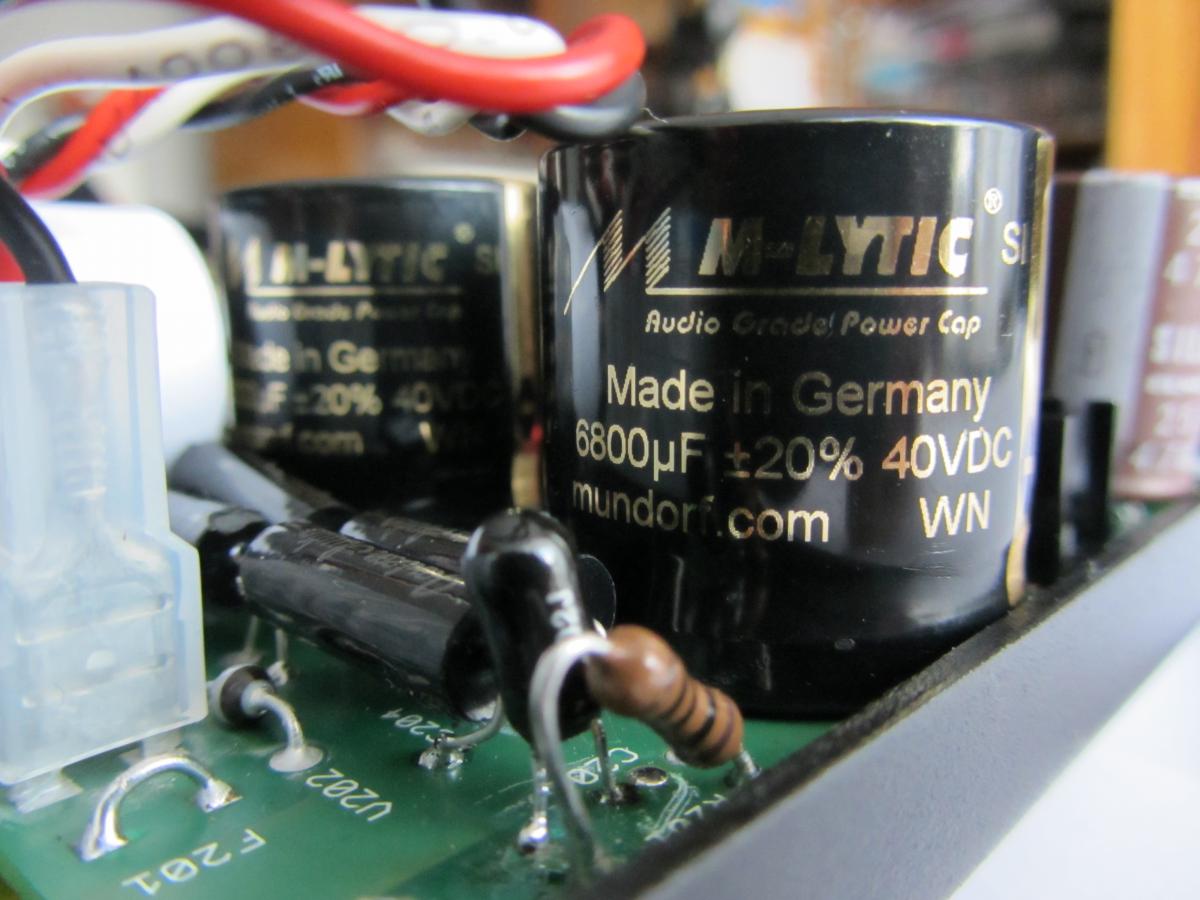

Заодно поставил перемычки на F201 & F202 и убрал предохранитель. Входной конденсатор пока побоялся убирать, т.к. нечем измерить выходы с ЦАПа.

К лету придут все детали там и буду пробовать. А пока надо найти новый корпус....

[Михаил Николаевич 6]

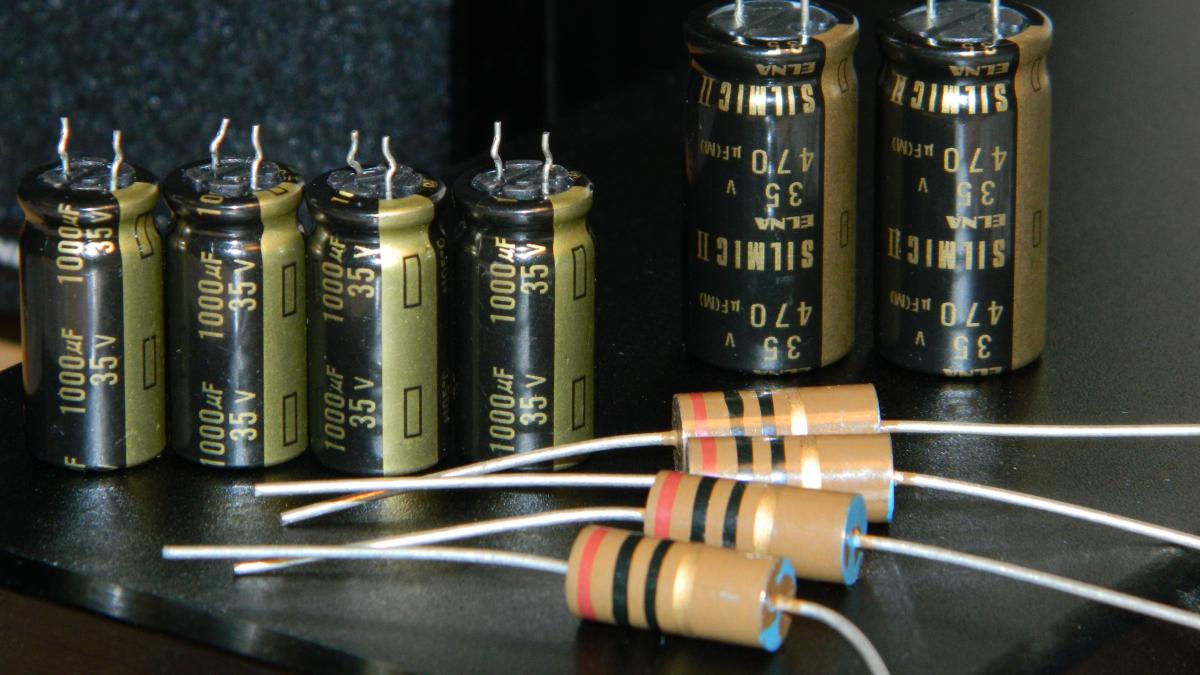

Прибыла первая часть для апгрейда! 2х elna(silmic II) 470uf/35v, 4x panasonic(FM) 1000uf/35v и 4х Riken carbon composition resistor 10 Ohm/2W.



Изменения в звуке очень и очень заметны в лучшую сторону!

-Вокал ещё более приблизился к натуральности,

-бас обрёл ещё большую четкость и монументальность,

-на MP3 записях сгладилась компрессия, но при этом стала боле ощутимой разница между сжатыми и не сжатыми форматами в пользу последних,

-даже на максимальной громкости не происходит каких либо искажений,

-высокие просто стали стерильны после апгрейда!!! При том замечу мне больше понравился звук когда я убрал шунты у конденсаторов Elna silmic II питания опера, наступило просветление звука в целом? на уровне мельчайших деталей и четкости звука.

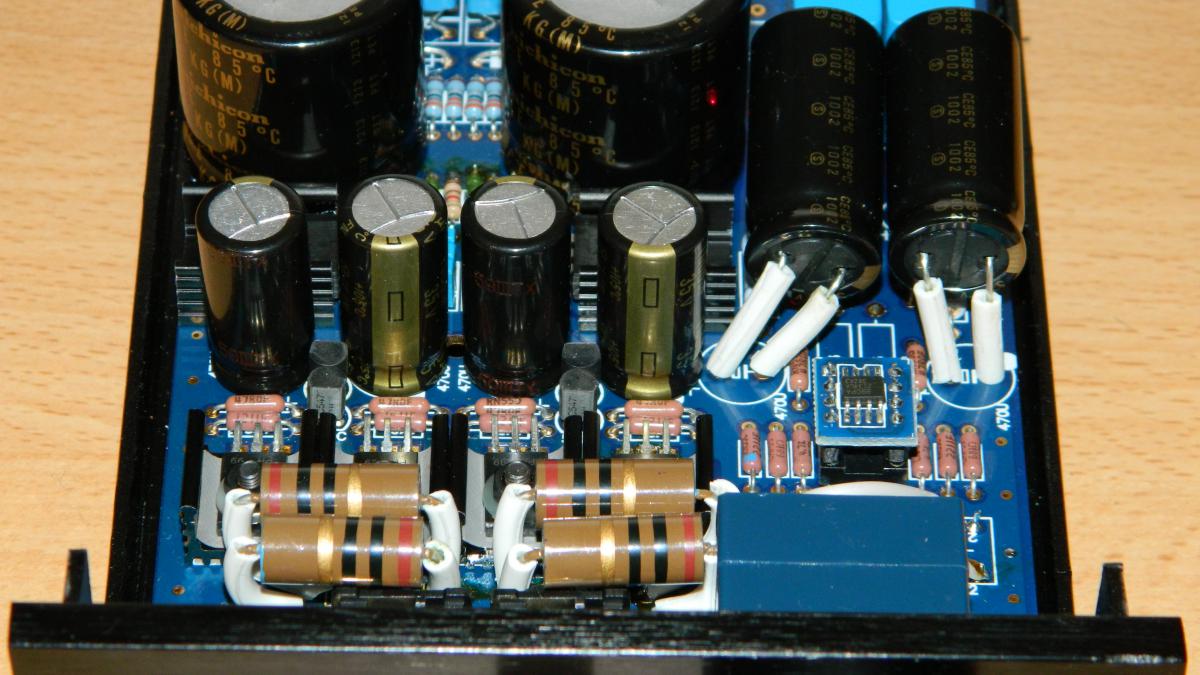

Так же припаял резисторы с обратной стороны на DIP сокет, что позволило исключить лишний переходник между гнездом на плате и опером



А теперь жду посылку с разделительными конденсаторами и конденсаторами ВЧ фильтра опера,

[zAg 3 251]

Михаил Николаевич Рад за Вас, поставили хорошие конденсаторы и вот результат. Вот ещё, когда замените конденсаторы на входе сигнала, получите ещё прибавку качества звука. Вот только резисторы у Вас судя по снимкам, не 10 Ом (где первая полоска - коричневая), а 20 Ом (первая полоска - красная), если я не ошибаюсь. И точно ли это Riken, а то я смотрю они вроде выглядят так. http://www.partsconnexion.com/resistors_riken_two_watt.html

[xSpellhowleRx 13 13 Тракты]

100 Пф в фильтре перед ОПА качественный поставьте http://www.partsconn...trans_amco.html или Вишай (на Моусер покупал) ну и Вима в SE стиоит.

а можно по подробнее, где на плате он? Изменено 9 апреля, 2013 пользователем xSpellhowleRx

[zAg 3 251]

100 Пф в фильтре перед ОПА качественный поставьте http://www.partsconn... ... _amco.html или Вишай (на Моусер покупал) ну и Вима в SE стиоит.

а можно по подробнее, где на плате он?

На сколько я помню, у Вас и так 100пФ Amtrans стоит, как у меня (чёрные возле ALPS), зачем шило на мыло менять, они и так хорошие. А вот те, что под электролитами на 22нФ я вообще убрал, их сейчас и Lehmann на своём варианте усилителя SE не ставит.

[xSpellhowleRx 13 13 Тракты]

,спасибо. Потихоньку вспоминаю физику))

[zAg 3 251]

100 Пф в фильтре перед ОПА качественный поставьте http://www.partsconn...trans_amco.html или Вишай (на Моусер покупал) ну и Вима в SE стиоит.

это он?

Может он его ввиду и имел, не знаю. Я его на аналогичный Amtrans заменил.

[zAg 3 251]

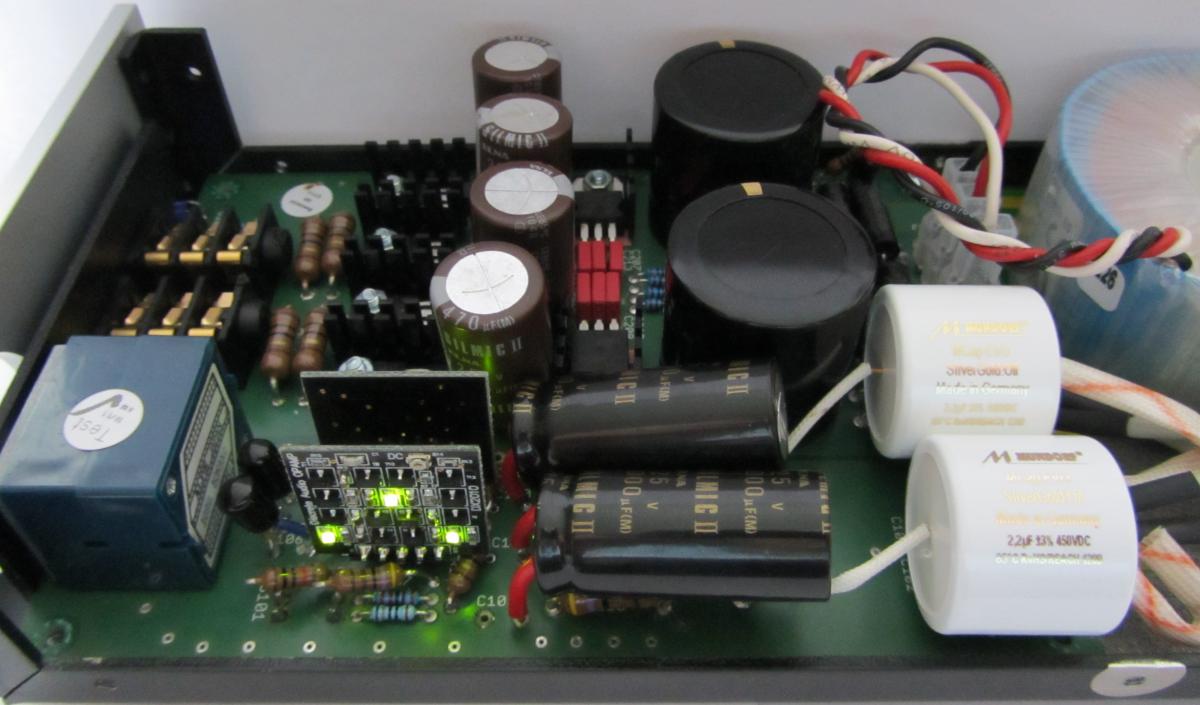

xSpellhowleRx И ещё по поводу подлинности ALPS. Мне сегодня посылка из Тайваня пришла с набором для изготовления усилителя Panda Hifidiy. Там вроде, как все детали не поддельные, правда, так долго шёл, что у меня пока желание его собирать ушло, уже на другое смотрю. Вот ALPS оттуда, один в один, что у Lehmann стоит.

[karnaser 130 1 Тракты]

100 Пф в фильтре перед ОПА качественный поставьте http://www.partsconn...trans_amco.html или Вишай (на Моусер покупал) ну и Вима в SE стиоит.

а можно по подробнее, где на плате он?



На плате возле альпса черные два стоят. Они хорошего качества. Это Амтранс.

Вместе с резисторами R13 эти конденсаторы образуют фильтр низких частот.

в среднем положении альпса 25кОм+10кОм срез получается на частоте 45 кГц

ближе к максимальным положениям ручки 150 кГц

к минимальным - 26 кГц.

Заменить можно конденсатор на меньший по номиналу, если найдете качественный,

чтобы поднять частоту среза фильтра на минимальных значениях громкости.

Изменено 9 апреля, 2013 пользователем karnaser

[xSpellhowleRx 13 13 Тракты]

Решил все же вложиться в него еще тыс на 10.

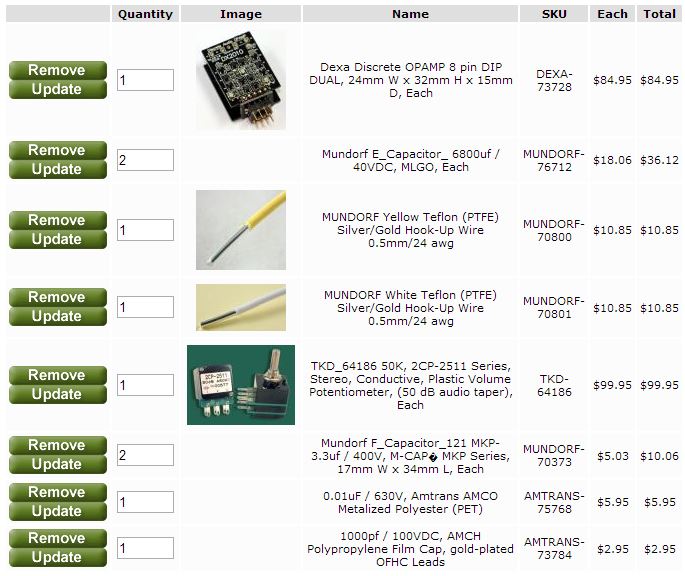

Буду делать новый корпус, закажу с http://www.partsconnexion.com/ деталей для эксперимента, плюс пленки для шунтирования и терминалы Jack Neutrik NJ3FP6C-B

[zAg 3 251]

Решил все же вложиться в него еще тыс на 10.

Буду делать новый корпус, закажу с http://www.partsconnexion.com/ деталей для эксперимента, плюс пленки для шунтирования и терминалы Jack Neutrik NJ3FP6C-B

Не плохой вариант, Lehmann SE точно отдыхает, но это наверное уже всё, что можно из него извлечь, разве, что ещё с резисторами поиграть (они все по разному звучат, подбор не хуже, чем ОУ). А вот конденсаторы 3,3мкФ, советую взять лучше Jantzen они музыкальнее будут http://www.audiomania.ru/kondensator/jantzen/mkp_jantzen_cross_cap.html. Или если Mundorf то подороже модель. И ещё, компанию, которую Вы указали для заказа, то у них бывают периоды, когда скидка на всё 20%, Вы им прежде, чем делать заказ, сделайте запрос по этому вопросу. В том году, это было летом и в декабре. Корпус можно в Китае заказать, думаю для усилителя Panda, он крупнее, чем LoveCube.

[xSpellhowleRx 13 13 Тракты]

а что за Panda?

[zAg 3 251]

а что за Panda?

http://www.aliexpress.com/item/A-beautiful-Headphone-AMP-chassis-box-full-Aluminum/379337890.html есть другие ящики, надо там искать, а вот и сама Panda http://www.aliexpress.com/snapshot/212824320.html.

[Михаил Николаевич 6]

Михаил Николаевич Рад за Вас, поставили хорошие конденсаторы и вот результат. Вот ещё, когда замените конденсаторы на входе сигнала, получите ещё прибавку качества звука. Вот только резисторы у Вас судя по снимкам, не 10 Ом (где первая полоска - коричневая), а 20 Ом (первая полоска - красная), если я не ошибаюсь. И точно ли это Riken, а то я смотрю они вроде выглядят так. http://www.partsconn...n_two_watt.html

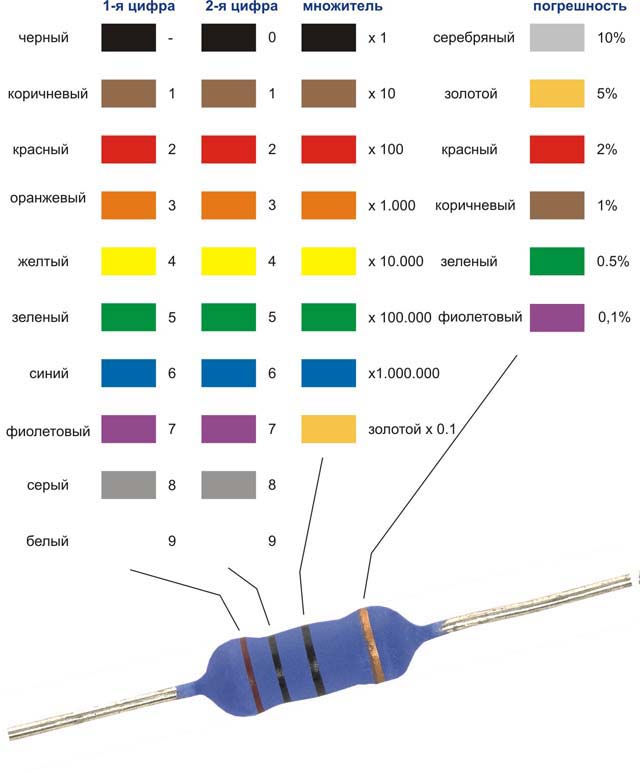

коричневй - черный - черный - золотистый. Резисторы точно 10 Омные и по маркировке и по тестеру. А цвет у них такой, потому что это Riken серии RM, а вы по ссылке указали на серию RMG которая несколько отличается по материалу от моих и несколько точнее. Резисторы которые я приобрел очень и очень порадовали

[zAg 3 251]

Михаил Николаевич Я же и указал на цвет, просто по вашему фото, показалось, что первая полоса красная, а не коричневая.

[xSpellhowleRx 13 13 Тракты]

,спасибо, заказал этот корпус, идеально подходит

[PeterK 1]

,спасибо, заказал этот корпус, идеально подходит

Корпус, безусловно, хороший. Потому что у меня такой. Только у него один наушниковый выход, и, если у Вас Алпс на плате припаян, то придетсь что-то колхозить. У меня и Алпс, и наушниковый разъем (которых у мнея один) на отдельных платах, от которых идут провода к плате усилителя.

[zAg 3 251]

PeterK Он так и хочет сделать. А что за усилитель у Вас в этом корпусе?

[PeterK 1]

Клон Лемана из Китая. Я на "старом" форуме вешал фоточки. А, здесь тоже есть, на 37-ой странице. Во втором похожем корпусе собрал гамма2 + сигма11.

Изменено 10 апреля, 2013 пользователем PeterK

[zAg 3 251]

Клон Лемана из Китая. Я на "старом" форуме вешал фоточки. А, здесь тоже есть, на 37-ой странице. Во втором похожем корпусе собрал гамма2 + сигма11.

Но я там не помню, что бы Клон Леманна был в копусе для Panda.

[PeterK 1]

Это не корпус для Panda, это Panda в этом корпусе. Этих корпусов (похожих) много, задние и передние панели делаются из одной и той же заготовки для ДАКов, усилителей наушников и просто заготовки. Корпус безо всяких монтажных отверстий под платки, я сам все сверлил.

[Михаил Николаевич 6]

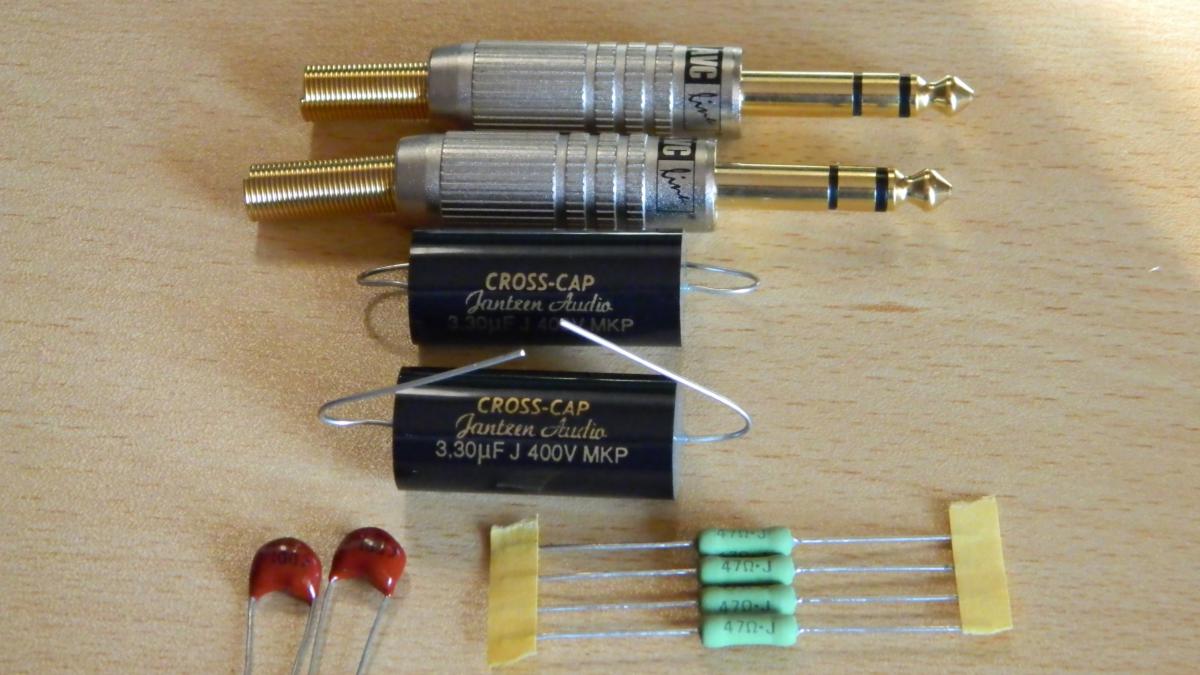

Очередная порция апгрейда прибыла

Кондеры Jantzen Cross-cap 3,3uF 400V - 2шт (на проход)

Кондеры Audiocore Silver Mica 100pF 500V - 2шт (в фильтр)

Резисторы Kiwame 47ohm 2W - 4шт (на проход и питание опера)

Джэки AVC-7087G Link - 2шт



Всё такое качественное, но я ожидал, что резики будут покрупнее и кондеры Jantzen,

всё встанет идеально)))

[zAg 3 251]

Михаил Николаевич Ждём анализа звучания, после замены.

[xSpellhowleRx 13 13 Тракты]

@Михаил Николаевич, интересует что изменилось после установки Jantzen. Я себя заказал на 3.6 uF
