Что радует, я не один



Вот другой Галич (хотя Галич один )





bzx,

о сравнении Малинки и моего муз. компа. Сначала предыстория, почему вообще возникла идея такого сравнения.
Идея была не сравнить два аппарата из разных ценовых категорий, а попробовать подать цифровой сигнал на вход I2S моего цап Aqua La Voce S2. Это можно сделать как напрямую с малинки Raspberry Pi, так и со шляп 502DAC или PI2AES. Есть и другие варианты, но эти мне казались наиболее исполнимые. К тому же для малинок есть отличный софт от Уважаемого Игоря Антонова, опробованный мной на муз компе.

Кинул клич, мол возьму послушать малину и шляпу, покупать без прослушки не рискнул, тем более, что сейчас все это не так уж и дешево, учитывая курс и логистику.

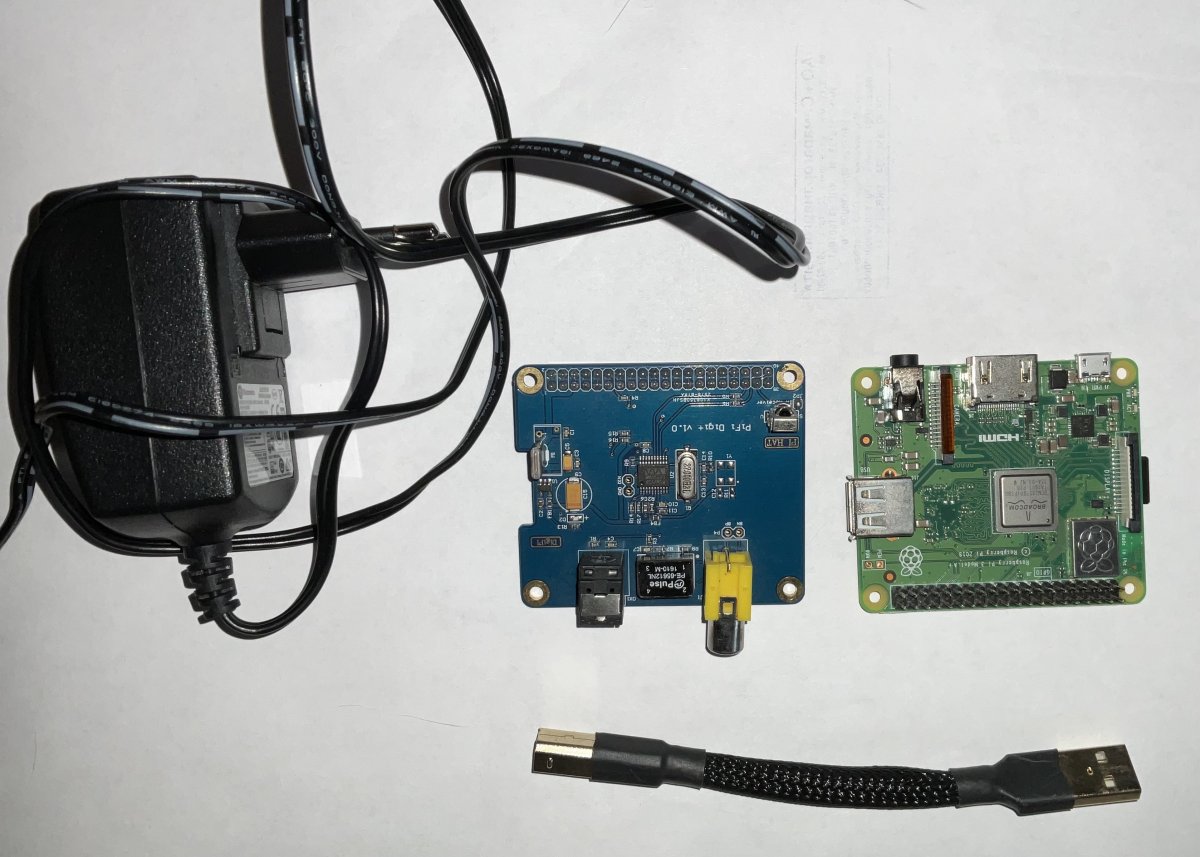

Откликнулся Юрий (PolarLight), за что огромное спасибо и прислал мне такое железо:

малину Raspberry Pi3 A+, прелесть ее в том, что нет проводной сети и на USB ни что не «гадит»;

шляпу PiFi Digi +;

БП для малины и коротенький USB кабелек, то же пригодился :



До НГ все удачно приехало. Докупил еще карт-ридер, что бы можно было отредактировать настройки APlayer - ОС развернута на MicroSD карте.

На шляпе имелся SPDIF выход, а на малинке USB - все это попробовал: USB переиграл SPDIF, но проиграл муз компу.

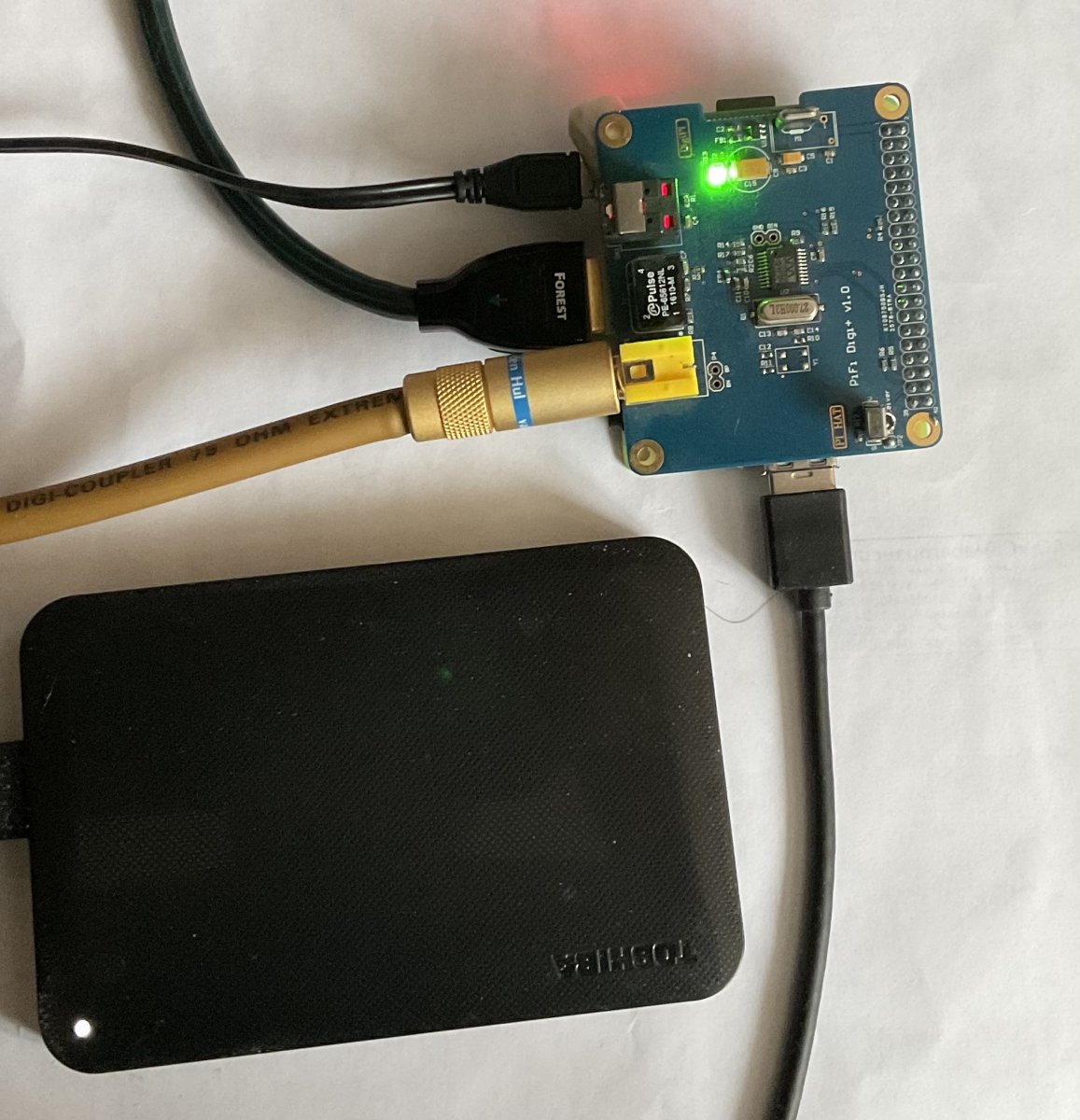

это по SPDIF

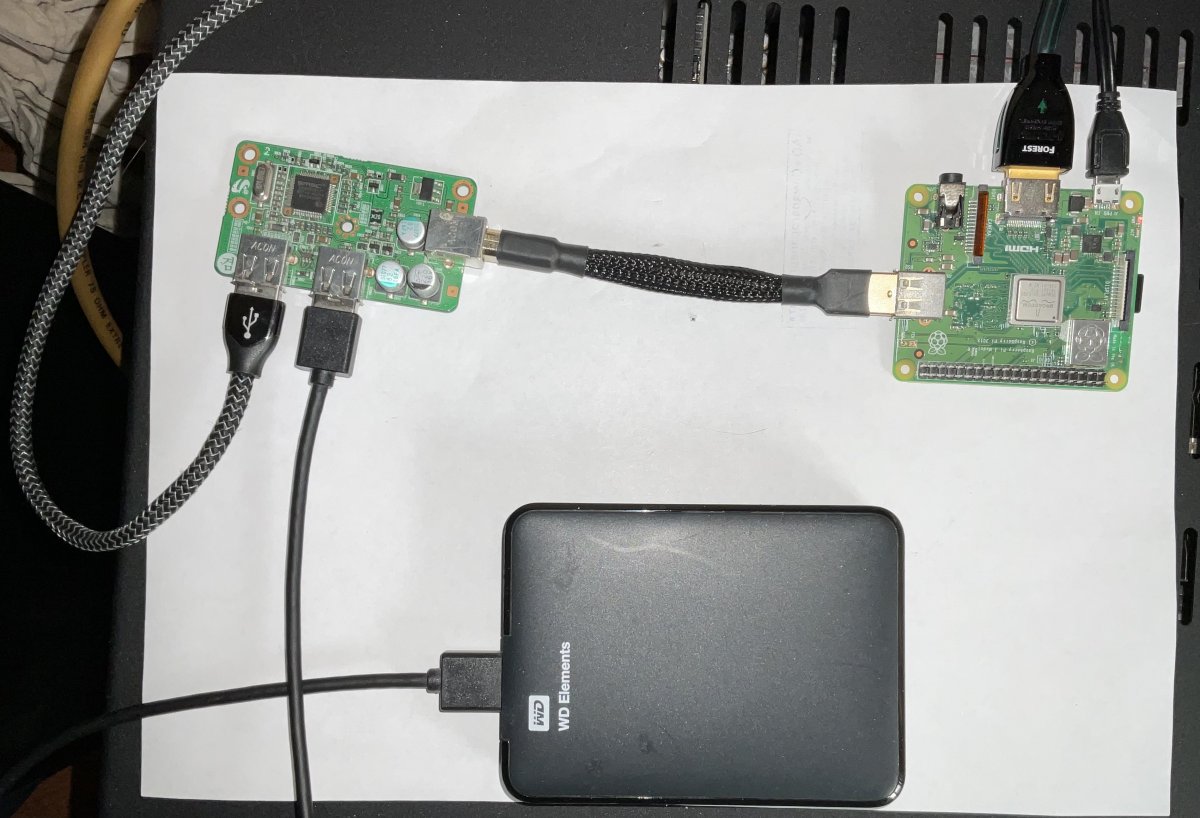

это по USB, пришлось задействовать USB HUB,  на этой малине только один USB разъем.

Позже монитор не подключал, управлял APlayer по сети с планшета.

Напомню, мой муз комп сборки PVD-audio, на их сайте все подробности.

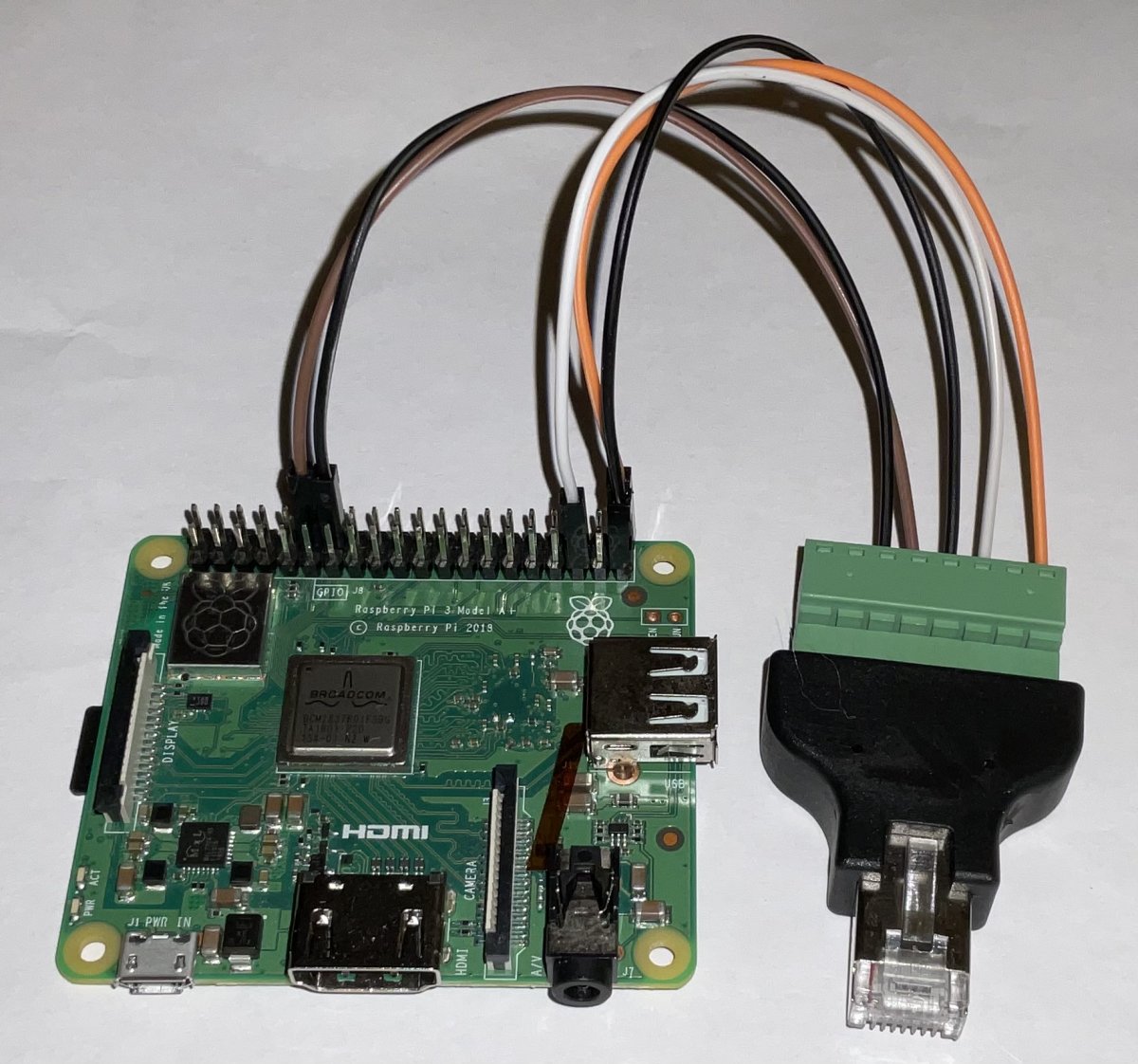

До НГ так и не смог запустить I2S. Распайку разъема I2S RJ45 на цап мне из Aqua прислали, в наличии был монтажный разъем RJ45 для цап, с малины сигнал снимал с разъема GPIO.

Все вроде было собрано правильно





но звука не было.

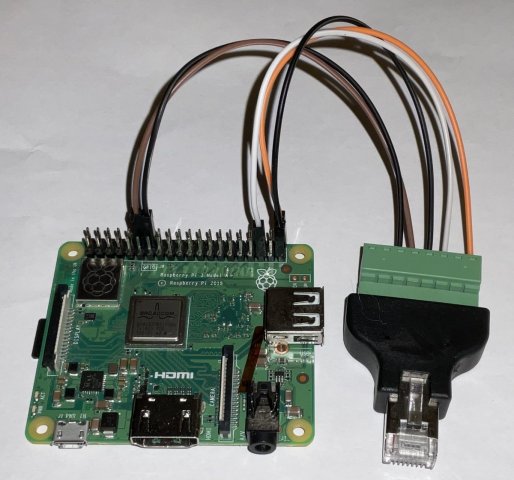

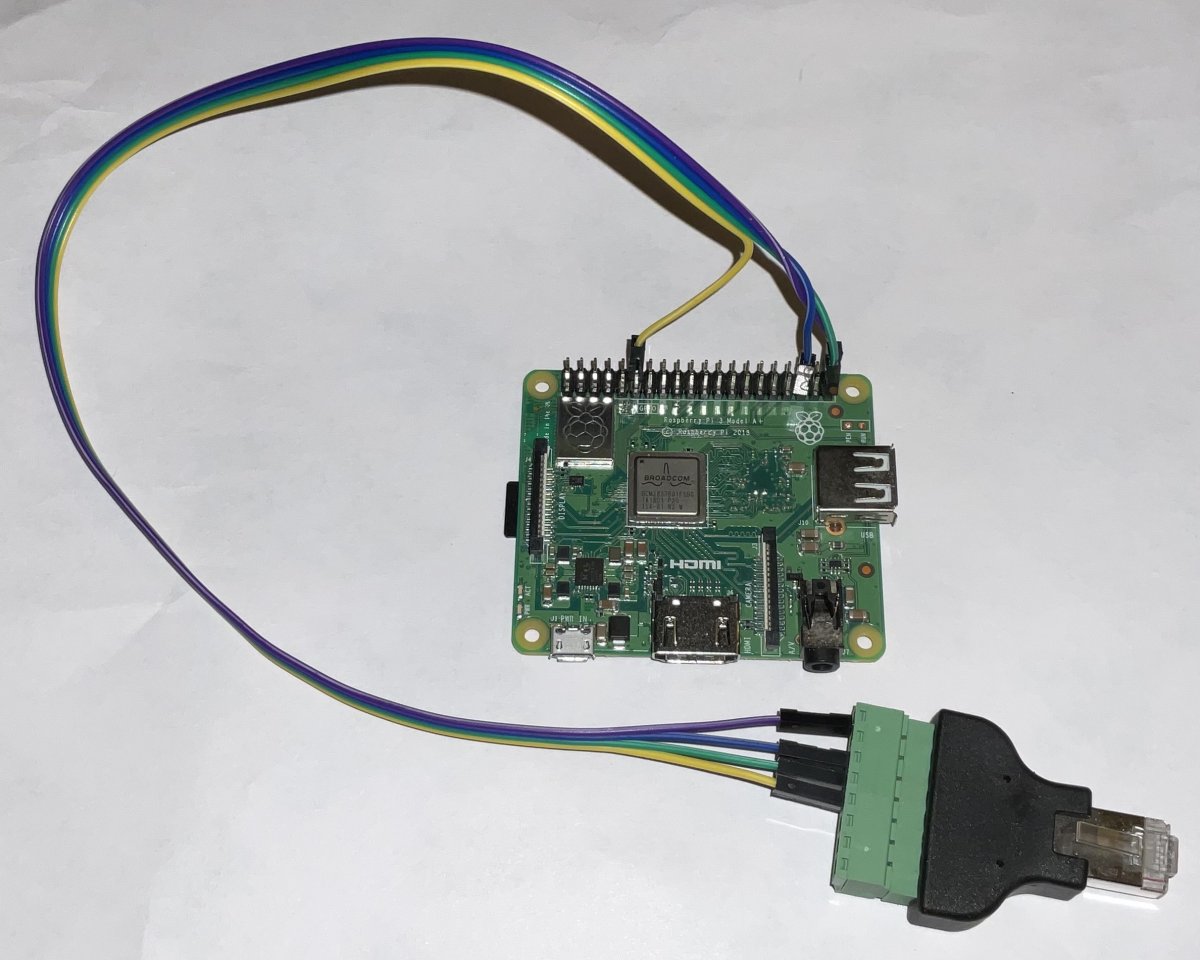

По советам на других форумах, максимально укоротил соединительные проводки



Результат тот же - звука нет,  только шум.

Потом вспомнил, что когда получил цап, то естественно снял крышку, посмотреть, все ли там нормально. И, исходя из инструкции от Aqua, переключил положение одного из джамперов, отвечающих как раз за вход I2S.

То ли я инструкцию не правильно перевел (но там все было элементарно), то ли итальянцы вольно с английским обращаются,  то ли в цап что-то перепутали в схеме. Короче, вернул этот джампер взад - звук появился.

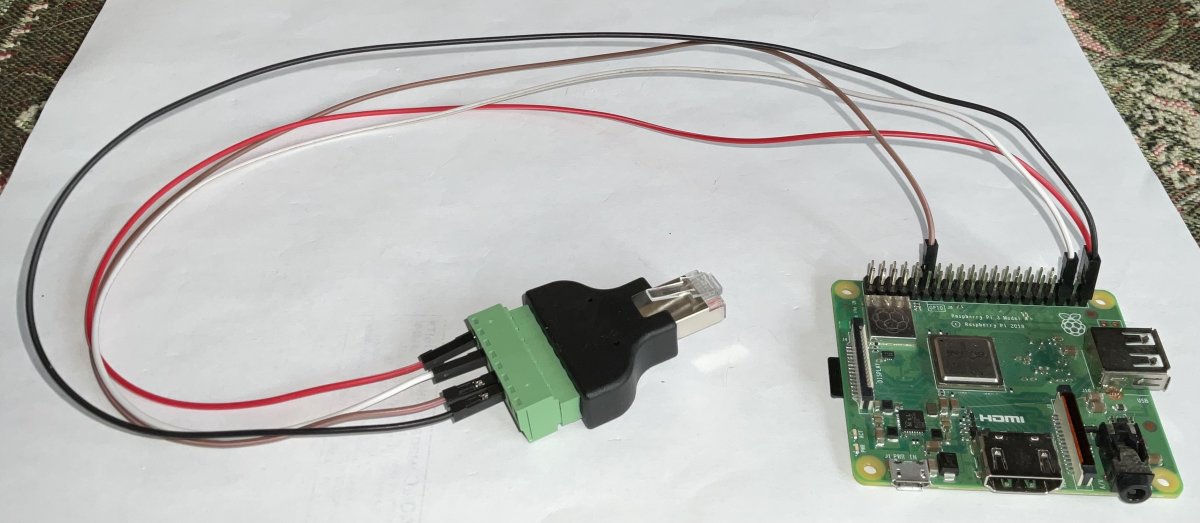

Вернул обратно длинные провода, так удобнее размещать все это на стойке, и на работоспособность не влияет.



Теперь, прежде чем оценивать звук нужно заделать важное примечание: как пишут на родственных аудио форумах, все эти малина+шляпы играют ТОЛЬКО в случае апгрейда этих плат по питанию и наличию приличного ЛБП на минимум две линии питания. Ни чего этого у меня не было.

Да, еще утверждали, что брать цифру по I2S напрямую с малины не лучший вариант, и нужна шляпа PI2AES, на которой два клока, а на малине один.

Резюме из прочтения веток про малинки, шляпы, питание всего этого - из коробке не звучит, нужны апгрейды и ЛБП.



Теперь можете предположить какой звук я получил по I2S напрямую с малины и записав ее от штатного БП, такого же как и зарядка от телефона: в сравнении с муз компом бедный, простой. ВЧ явно было меньше, с остальным вроде все нормально, но переключившись на муз комп понимал, что не нормально - бедный звук.

Еще раз подчеркну, что I2S напрямую с малины и питание ее от штатного БП - это не лучшее решение, от этого, наверное и такой результат.



Ну вот такая Новогодняя история.

Что в итоге:

плюс: по I2S сигнал на мой цап подать можно, распиновка правильная;

минус: как и все в нашем «нелегком» деле - что бы зазвучало надо вложиться финансово или уметь держать паяльник в руках. Второе отпадает - не наделен даром. На первое пока не готов - мой муз комп устраивает полностью.

О качестве связке муз компа и Аквы по USB говорит тот факт, что брал у хорошего товарище конвертер Гидра, кабели AES производства Валеры Гилева. Комп+Гидра+Аква по AES не переиграли комп+Аква по USB.

Конвертер покупать не стал.

Тему I2S закрывать для себя не буду, нужен или хороший источник с таким же I2S выходом или PCIe плата с I2S выходом, совместимым с входом Аквы.



Всех с Наступившим!



Это ужас какой тыкать одним пальцем, набирая текст на планшете.



Изменено 4 января, 20233 г пользователем audioshock

Спасибо за отчет. У меня тоже на цапе есть "квадратный" вход, но да, без шляпы и лбп результата не будет.

У меня интерес был проверить правильность распиновки квадратного входа и попытаться запустить цап по нему. Получилось.

Как мне кажется я нашел более простое, и быстрое решение в виде старенького промышленного (бесшумного) ноута с Ssd. И Тини Ап без сети.

7 минут назад, audioshock сказал:

У меня интерес был проверить правильность распиновки квадратного входа и попытаться запустить цап по нему. Получилось.

Интересно бы сравнить с "топовым" малино-шляпным транспортом, но тратить время и средства неохота.

Изменено 4 января, 20233 г пользователем bzx

3 минуты назад, bzx сказал:

Интересно бы сравнить с "топовым" транспортом

Под топовым транспортом Вы что имеете ввиду?

1 минуту назад, audioshock сказал:

Под топовым транспортом Вы что имеете ввиду?

Дополнил выше - малино-шляпным транспортом

11 часов назад, bzx сказал:

Интересно бы сравнить с "топовым" малино-шляпным транспортом, но тратить время и средства неохота.

Соглашусь - и интересно, и неохота.

15 часов назад, bzx сказал:

И Тини Ап без сети

Вот этого не понял. - Если так, то почему не YoctoAPC (консольный), он определённо звучит лучше.

Я встряну:

звучат эти сборки одинаково на мой ух.

Главное отличие - ТиниАП можно управлять с ПДУ на локальном ПК. Но нужен монитор, а значит видео карта.

Для кого-то все это зло. Спорить не буду. Для меня зло - сеть.

А консольная версия - это цепь, которой приковывают к компу. Где диван, где удобства???

Все это есть в ЙоктоАП, но там сеть.

Вот круг и замкнулся, вот и выбирайте, что лучше.

Для тини есть модуль прилёта ИК в отличие от ёкты?

Про «модель прилета» не скажу,  не спец, но Игорь прикрутил ПДУ к ТиниАП - работает отлично.

https://***/item/4000054048925.html?sku_id=10000000120897170

В Йокте этого сделать нельзя по его словам.

Изменено 5 января, 20233 г пользователем audioshock

5 часов назад, AleXH сказал:

Вот этого не понял. - Если так, то почему не YoctoAPC (консольный), он определённо звучит лучше.

Надо попробовать.

23 часа назад, audioshock сказал:

Тему I2S закрывать для себя не буду, нужен или хороший источник с таким же I2S выходом или PCIe плата с I2S выходом, совместимым с входом Аквы.

Дима, когда ты пробовал UX3+MOD3 у тебя ещё небыло Аквы? А то можно было бы попробовать I2S выход UX3. Там он гарантированно качественный. Правда разъём HDMI. Но думаю рапиновки HDMI - RJ45 можно было бы состыковать.

Друзья, железки железками, но хорошую музычку можно слушать и на планшете, что я сейчас и делаю.

Вам же желаю слушать ее в хорошем звуке

Формат Женечки Маргулиса, его Квартирники мне по душе.

Сегодня будет ретроспектива. Поехали





3 минуты назад, PolarLight сказал:

Правда разъём HDMI. Но думаю рапиновки HDMI - RJ45 можно было бы состыковать.

Пробовали, никак. Разная природа, нужен конвертер.

2 минуты назад, PolarLight сказал:

Дима, когда ты пробовал UX3+MOD3 у тебя ещё небыло Аквы?

Юра, дружище!

Когда я это пробовал, у меня было много проблем со звуком и это сказалось на моих впечатлениях об этом и много еще о чем, что было у меня. А было много.

Сейчас проблемы решены и я пересматриваю свое отношение ко многим железкам, которые были у меня.

Это касается и цап от Иванов+Лядов.

Хотел бы ещё раз послушать? Да, но просто для знакомства с новым старым. Я открыт.



4 минуты назад, Al-ich сказал:

Разная природа, нужен конвертер.

Слава, привет! Рад что ты здесь.

Да, это разные форматы.

И нет, конвертер не нужен - ты же сам говорил, что все это внесет отсебятину, а там еще ЛБП, который то же « играет».

Друзья, мы отвлеклись: Квартирник у Женечки



Друзья, вот еще мой любимый музыкант, автор, исполнитель, поет, композитор,…



Все, я не Гарике остановился, сегодня продолжения не будет.

17 часов назад, Al-ich сказал:

Пробовали, никак. Разная природа, нужен конвертер.

Разработчик UX3 так ответил на мой вопрос.
