А у КТ3102 какую бэтту посоветуете Роман?

Не помню, честно говоря. Это не столь важно. Подберите близкие по значению, в зависимости от буквенного индекса.

Собираю сейчас такой. Вместо 3102 поставил буржуйские 2sd1609, звук на макетке понравился больше семигоровкого, живее как то поет. Вопрос к Роману - стоит для него стабилизатор делать или лучше оставить RC фильтр ?

Предложение к творческим людям.

Попробуйте сделать LC фильтр. Почему-то кажется, что фильтр можно сделать из разделительного трансформатора 220В - 220В,включив обмотки встречно для гашения эффекта намагничивания. Могу и ошибаться в догадках.

Собираю сейчас такой. Вместо 3102 поставил буржуйские 2sd1609, звук на макетке понравился больше семигоровкого, живее как то поет. Вопрос к Роману - стоит для него стабилизатор делать или лучше оставить RC фильтр ?

Я разницы особой не заметил. На макете запитывал от стационарного стабилизированного БП. В конечном варианте собрал не стабилизированный с RC фильтром. Причем, только потому, что под рукой тогда был только один подходящий трансформатор, но со вторичкой на 12В.

Пульсацию задавил емкостями очень хорошо - менее 2 мВ в итоге.

Изменено 23 сентября, 201411 г пользователем RomanSt

@Genn, Имхо трансформатор большой будет или сопротивление обмоток много ом и напряжение питания увеличивать придется. Подобное видел у Мусатова в его повторителе, но там дроссель 2 по 0.1 Гн маловато по моему.

@Genn, Трансформатор тут не прокатит он насытится просто, а если встречно включать то индуктивность нулевая будет. Руки дойдут поробую д31 поставить в + питания. Если не секрет что за УМ и какие дроссели ? Питание усилителя 2 полярное ?

Изменено 24 сентября, 201411 г пользователем Лохматый сыр

Провел лаборатоную работу- снял спектры с различными источниками питания. Входное напряжение 2В нагрузка 24Ом.

Самым лучшим оказался 2х звенный RC фильтр Кг=0.0252%.

Дроссель, по совету Genna, индуктивность около 0.2 Гн (в 3 раза больше, чем по расчету разработчиков НЭМ) оказался на втором месте - Кг=0.0386%. Аккумулятор от ИБП выдал

Кг=0.0567% Стабилизатор типа ИОН-ФШ-ОУ на последнем месте Кг=0.0798%.

По звучанию больше всего понравились аккумулятор и RC фильтр, предпочтения отдать не могу, дроссель давал слишком звонкий звук, стабилизатор проиграл всем по детальности.

Дроссель, по совету Genna, индуктивность около 0.2 Гн (в 3 раза больше, чем по расчету разработчиков НЭМ) оказался на втором месте - Кг=0.0386%. Аккумулятор от ИБП выдал Кг=0.0567% Стабилизатор типа ИОН-ФШ-ОУ на последнем месте Кг=0.0798%

не самый лучшая батарея для питания усилителя

как варианты http://www.belleson.com/supply1.php как ультимативный вариант http://www.belleson.com/compareoptima.php

Там вся соль этого дросселя не дать закрыться диодам и оборвать связь с трансформатором. Если ставить СLC такого эффекта не будет, нужен именно Г фильтр, а пульсации потом давятся СRC фильром. Диоды шунтировал пленкой. И если посмотреть на спектр именно с дросселем идет такая маленькая гребеночка гармоник сети, уровень правда низкий слышно быть не должно.

@Genn, Если вы об импульсах обратного восстановления диодов то я их давил емкостями параллельно к каждому диоду. Не помогло. Там где это применялось ,диодный мост с дросселем, видны очень характерные характерные (и равномерные по амплитуде) гармоники этих импульсов. На других измерениях был выпрямитель со средней точкой и диодами Шоттки таких импульсов нет. Попозже соберу мост на Шоттки и посмотрю будет эта грязь или нет, теоретически должна пропасть.

Там вся соль этого дросселя не дать закрыться диодам и оборвать связь с трансформатором. Если ставить СLC такого эффекта не будет, нужен именно Г фильтр, а пульсации потом давятся СRC фильром. Диоды шунтировал пленкой. И если посмотреть на спектр именно с дросселем идет такая маленькая гребеночка гармоник сети, уровень правда низкий слышно быть не должно.

А диоды какие ставили? Обычные или фаст/шоттки? - Уже увидел ответ!



Ну, я думаю, вы поняли к чему вопрос задавался. ;-)

Изменено 2 октября, 201411 г пользователем RomanSt

Диоды в мосте ультрафаст UF5407, шоттки sr5100 по хорошему их в мост надо было но нашлось только 2 .

Диоды в мосте ультрафаст UF5407, шоттки sr5100 по хорошему их в мост надо было но нашлось только 2 .

Да, интересно было бы увидеть измерения, когда Шоттки в мосте. Причем с шунтами и без оных.



На чем измеряете, если не секрет?

Мерил на работе Rohde Schwarz 1146.2003.02. Хорошая машинка ! С шоттками померию на следующей неделе.

На другом форуме товарищи поделились интересной информацией. Вскрытые транзисторы. П605-609 в том числе. Хорошо видно, что кристаллы у П605-606 гораздо больше. Вот отсюда и «растут ноги» с током в 500 мА.



http://radiopicture.listbb.ru/viewtopic.php?f=4&t=17&st=0&sk=t&sd=a&start=30

У меня такой усилитель сейчас используется с компом как основной.

Спасибо Роману Стеблянскому за помощь в изготовлении.

Транзисторы использовал п609 + кт3102. ток покоя 120-130 мА. В питании выносной АС-адаптер на 12 вольт (переменка), потом в самом корпусе усилителя CRC фильтр, никакого фона, возбуда и прочего. THD заметно ниже, чем на Семигоре. на транзисторе п609 баса слегка не хватает, а с наушниками AKG 272 с их АЧХ это уже довольно заметно. Но с довольно "простыми" Зенхайзерами px-100 и px-80 этот усилитель себя зарекомендовал с лучшей стороны. Не знаю с чем это связано, с их импедансом, чувствительностью или АЧХ, но удивительно как эти бюджетные наушники с ним раскрываются: баса предостаточно, четкость отличная, звук очень приятный. Что касается AKG - с семигором они звучат получше в моем случае. Пока не нашел радиаторы нормальные для пассивного охлаждения п605, Но желание такое есть, учитывая звук этого усилителя на п609)))

Изменено 10 октября, 201411 г пользователем Krab

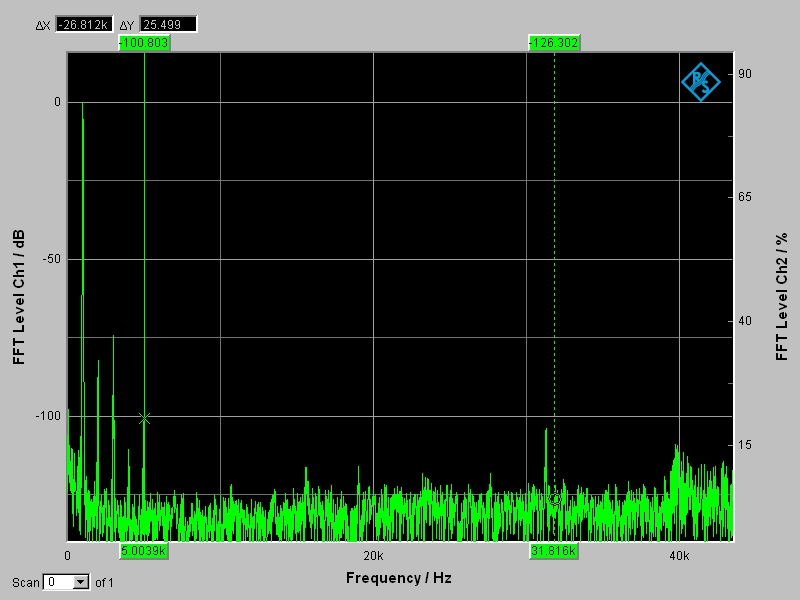

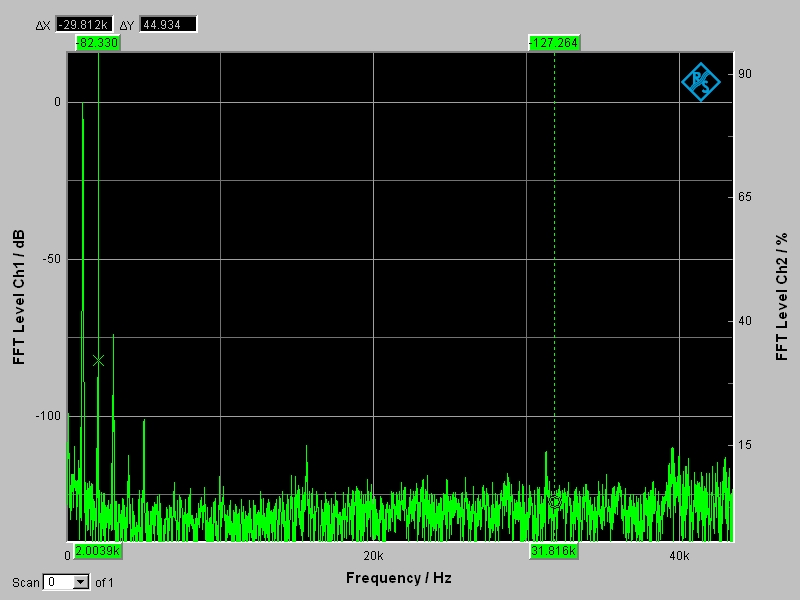

Провел еще одну лабораторную: 2 звена RC фильтр мост на шоттки без шунта Кг=0.0211%; шоттки с шунтами 10нФ Кг=0.0205%; ультрафастыс шунтами 10нФ Кг=0.0207%. Странно что чистые шоттки дали худший результат, но разброс очень не велик и скорее сказывается погрешность кабелей. Транзисторы уменя п609, может кто нибудь померить на 605 хоть как нибудь ? Сам думаю смакетитьь еще в 2sa1930.

Разброс, действительно очень мал.

Но тут вариантов для замеров море. Можно, например, увеличить емкость шунта, можно поставить на шунт "бутерброд" из пленки и керамики.

Изменено 14 октября, 201411 г пользователем RomanSt

Собрал версию с 2SA1930 на выходе. Uвх=2В Кг=0.4% . Германий превыше всего !

Германий превыше всего !

Ёмко!

Ну поделитесь впечатлениями в более развернутом виде!

А чего пдробнее ? Вторая гармоника -66дБ. Звук как то безжизненно но точноее, чем в германиевом варианте. По сравнениею с семигором (Кг=0.43% при 2 вольтах) тоже точный и мертвый.

А чего пдробнее ? Вторая гармоника -66дБ. Звук как то безжизненно но точноее, чем в германиевом варианте. По сравнениею с семигором (Кг=0.43% при 2 вольтах) тоже точный и мертвый.

То есть кроме разницы в замерах, больше никакой? "Оба хуже"?

Собственно 2-я гармоника и может оживить. Но на слух 0,43 и 0,66 на вряд-ли уверенно различимы (в случае 2-ой гармоники).

Собственно интересно было-бы узнать субъективные впечатления в более развернутой форме. Неужто всё так плохо? Что до меня то "точность" предпоследняя в списке приоритетов, А вот мертвячина - это в самом верху списка.

По живости германий потом семигор потом кремниевый вариант. Разница небольшая и зависит от жанра Патрисия Барбер везде слушабельна с небольшими отклонениями, а вот на айрон мейден германий сильно выигрывает. Все оценки зависят от того насколько я выспался перед отслушкой. Кто нить может предположить почему гармоники выросли на кремнии, они же по датащитам сильно линейные ?

По живости германий потом семигор потом кремниевый вариант. Разница небольшая и зависит от жанра Патрисия Барбер везде слушабельна с небольшими отклонениями, а вот на айрон мейден германий сильно выигрывает. Все оценки зависят от того насколько я выспался перед отслушкой. Кто нить может предположить почему гармоники выросли на кремнии, они же по датащитам сильно линейные ?

Теперь понятнее, спасибо!

Ну а с искажениями... да кто их знает. Может экземпляр, может что в обвязке.

Собрал усилитель по схеме из шапки. Постоянное напряжение на выходе 5,7 вольт. Так должно быть в этой схеме? как поведут себя наушники?
