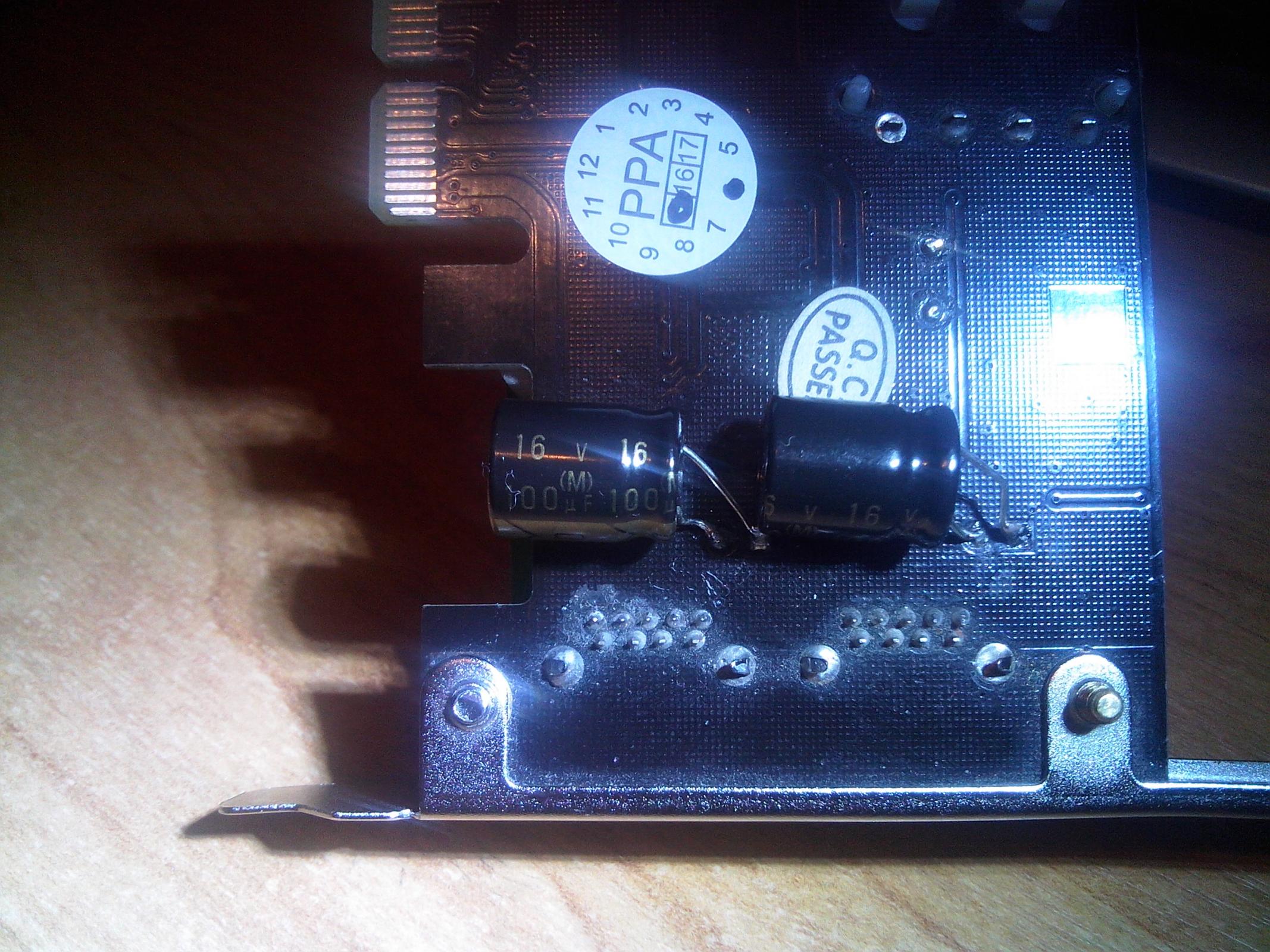

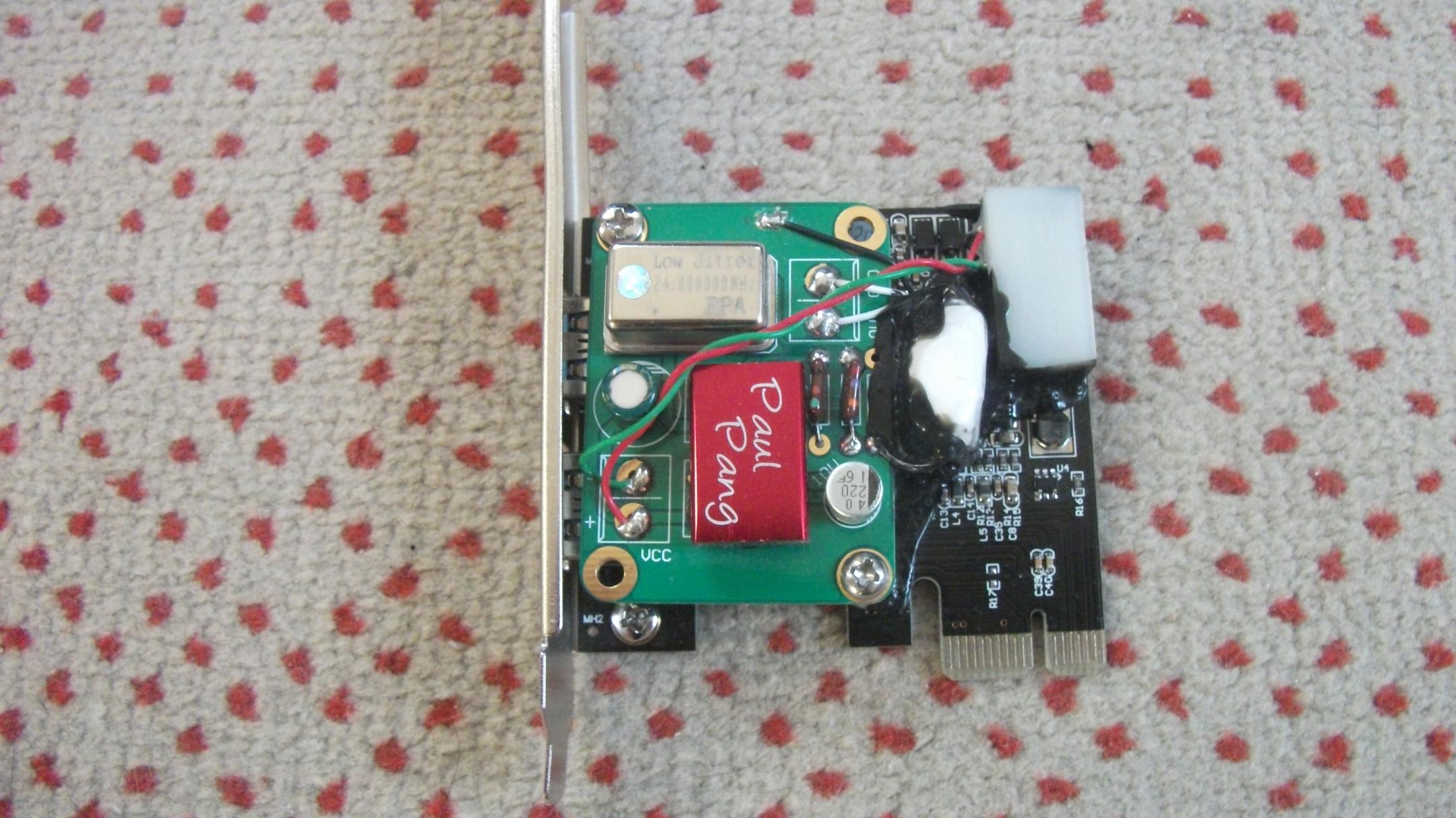

tihan444 3 Опубликовано 2 декабря, 2017 @Al-ich,Скажите,а какие номиналы конденсаторов у Вас на Вашей карте?У Вас их три внизу и один вверху.А у меня внизу всего два 100мкф 16в и один вверху 330мкф 6,3в. Версия карты PPA V2 у меня.У нас разные ревизии наверно.Исходя из сравнения одинаковых выхлопов авторских цапов на силмиках и керофайнах для себя выбрал керофайны.Попробую на своей карте сменить на керофайны. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

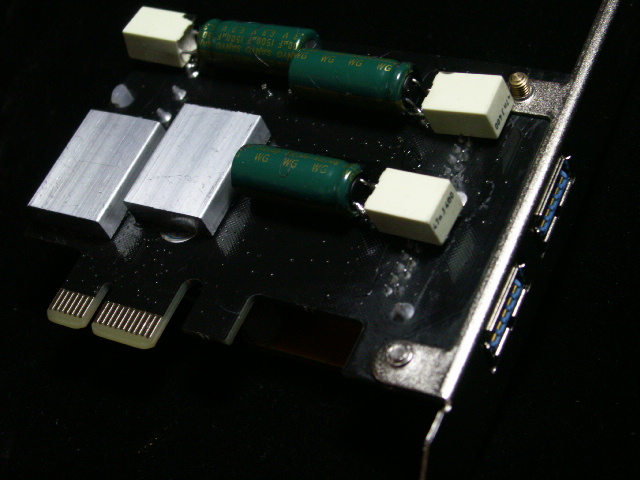

Al-ich 292 Опубликовано 2 декабря, 2017 @tihan444,У меня тоже стояла сверху зеленая Савма 330х6,3. Имея любопытство все измерять я и ее измерил, оказалось вместо 330 около 150, но это так, между прочим. Емкость эта стоит перед стабом 3,3v и при использования хорошего внешнего БП 100мкф вполне достаточно.Ревизии разные. Есть варианты с Осконами в этих позициях. Вот какой-то умелец вообще 1500 поставил ИМХО перебор, на тоналке обязательно скажется. 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
tihan444 3 Опубликовано 2 декабря, 2017 @Al-ich,Спасибо.Приедут попробую.У меня кстати питание клока тоже на аккумуляторах. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
vb_17 1 Опубликовано 11 декабря, 2017 (изменено) Здесь компромиссов быть не должно, вот с этим стабом играет у меня, звук -бомба. Но его собрать надо и трансформатор докупить.Подниму старое сообщение.Кто-нибудь еще этот КИТ использовал для питания PPA V2 USB? Не совсем понял- это полный БП? Диодов не видно на фото.Точно он 1А тянет? Радиаторы нужно менять на бОльшие или достаточны те, что в комплекте? Изменено 11 декабря, 2017 пользователем drhead.pavel.v Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
tihan444 3 Опубликовано 16 декабря, 2017 Не ожидал что будут изменения от замены конденсаторов.Но они есть.Проявляются в большей очерченности образов на фоне большей ясности "картинки".Как-то так если словами.Вообщем лучше. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Den_K 0 Опубликовано 16 декабря, 2017 В общем дело пошло Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 19 декабря, 2017 (изменено) Al-ich, если внимательно посмотреть на изделия панга.у него земля генератора и основной платы юсб , соединеныгенератор можно гальванически разделить от основной платы и питать от своего "чистого" источника. Изменено 19 декабря, 2017 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> 2 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 19 декабря, 2017 (изменено) Здесь компромиссов быть не должно, вот с этим стабом играет у меня, звук -бомба. Но его собрать надо и трансформатор докупить.Подниму старое сообщение.Кто-нибудь еще этот КИТ использовал для питания PPA V2 USB? Не совсем понял- это полный БП? Диодов не видно на фото.Точно он 1А тянет? Радиаторы нужно менять на бОльшие или достаточны те, что в комплекте?в описание к плате все есть. 0.5А, если больше другой радиатор и дроссель.диодный мост с другой стороны платы Изменено 19 декабря, 2017 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
vb_17 1 Опубликовано 20 декабря, 2017 (изменено) в описание к плате все есть.0.5А, если больше другой радиатор и дроссель.Спасибо. Уже успел задать вопросы продавцу. По дросселю они очень туманно отвечают, что будет и при 1А работать, но надо его охлаждать дополнительно (на сайте, кстати, то же что-то подобное написано). диодный мост с другой стороны платыДиодные мосты также греться будут нехило при 1А. Продавец также ничего внятно не ответил, типа желательно дополнительное охлаждение в корпусе. Так у кого-нибудь PPA V2 USB реально работает от этого БП?Альтернативы данной плате БП есть какие-нибудь? Изменено 20 декабря, 2017 пользователем vb_17 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Al-ich 292 Опубликовано 20 декабря, 2017 @vb_17, Он Вам ответил как врач бы ответил пациенту. Нашли что спрашивать у автора и изготовителя.Нет там 1А и быть не может. Уже не помню, но точно меньше 0,1А. Так что слаботочный мост и стаб без радиатора. Кондеры по вкусу. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 20 декабря, 2017 (изменено) в описание к плате все есть.0.5А, если больше другой радиатор и дроссель.Спасибо. Уже успел задать вопросы продавцу. По дросселю они очень туманно отвечают, что будет и при 1А работать, но надо его охлаждать дополнительно (на сайте, кстати, то же что-то подобное написано). диодный мост с другой стороны платыДиодные мосты также греться будут нехило при 1А. Продавец также ничего внятно не ответил, типа желательно дополнительное охлаждение в корпусе. Так у кого-нибудь PPA V2 USB реально работает от этого БП?Альтернативы данной плате БП есть какие-нибудь?смотри 20 страниц. и найдешь много альтернатив.у продавца стабилизатора на lt3042, есть платы на TPS7A4700 и ADM7150бп на lt3042 (о которой мы пишем)удобен тем что 2 стабилизатора на одной плате, один на генератор PPa2( при этом можно удалить внешний транзистор в одном канале) , второй для внешнего устройства. для питания PPA2генератор 50ма, внешнее устройство от 0- 0.5а.если по каким то причинам нужно 1а. дроссели на плате заменить другим номиналом , резисторами, перемычками.(стоит такой PLY10AN1430R5R2p 14.0mH 0.5A 300Vac )диодный мост заменить(стоит такой https://www.vishay.c...s/88573/dfs.pdf)если корпус устройства металл, использовать как радиатор для больших транзисторов.@vb_17, Он Вам ответил как врач бы ответил пациенту. Нашли что спрашивать у автора и изготовителя.Нет там 1А и быть не может. Уже не помню, но точно меньше 0,1А. Так что слаботочный мост и стаб без радиатора. Кондеры по вкусу.не вводи людей в заблуждение про 0.1А.голая lt3042-0.2A , тут с внешним транзистором Изменено 20 декабря, 2017 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Al-ich 292 Опубликовано 20 декабря, 2017 не вводи людей в заблуждение про 0.1А. голая lt3042-0.2A , тут с внешним транзисторомПривет, я вообще то писал про потребление РРА. Прошу поправить если не прав. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 22 декабря, 2017 (изменено) не вводи людей в заблуждение про 0.1А. голая lt3042-0.2A , тут с внешним транзисторомПривет, я вообще то писал про потребление РРА. Прошу поправить если не прав.я то про бп на lt/ по ппа2. для работы генератора(верхней платы) 0.1a достаточно , чип получает питание от шины pci-exp/но есть внешнее устройство конвертор /цап и т.д.т.е формально панг прав , б.п нужно -0.1+0.5А .в реальности 0.5а могут превратиться в 0.но это нужно смотреть в реальной конфигурации системы Изменено 22 декабря, 2017 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
vb_17 1 Опубликовано 22 декабря, 2017 (изменено) я вообще то писал про потребление РРА. Прошу поправить если не прав.Я также абсолютно был уверен, что вы о КИТе БП речь ведете.Хорошо, что сразу прояснилась ситуация. Я ведь и Пангу задавал вопрос по потребелению его девайса. Он уперся в 1А и все. смотри 20 страниц. и найдешь много альтернатив.Смотрел, разумеется. Неужели пропустил платы, подобные данному БП? Если бы пораньше выяснилось про реальное потребление PPAv2, заказал бы данный КИТ. Изменено 23 декабря, 2017 пользователем drhead.pavel.v нарушение п. 3.1а правил Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
vb_17 1 Опубликовано 23 декабря, 2017 (изменено) Поскольку мое последнее сообщение отредактировано модератором (удалена прямая ссылка на другой КИТ БП) последнее предложение должно читаться так:Если бы пораньше выяснилось про реальное потребление PPAv2, заказал бы данный КИТ, но уже успел заказать вот такой: Ув. модератор drhead.pavel.v. Вы отредактировали также сообщение от 11 декабря, удалив в нем НЕ МОЮ ссылку. А в 2015 году другие правила были? Подскажите, пожалуйста, каким образом обозначить предмет обсуждения в данном случае без указанния ссылки на торговую площадку? Изменено 23 декабря, 2017 пользователем vb_17 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 2 февраля, 2018 (изменено) Поскольку мое последнее сообщение отредактировано модератором (удалена прямая ссылка на другой КИТ БП) последнее предложение должно читаться так:Если бы пораньше выяснилось про реальное потребление PPAv2, заказал бы данный КИТ, но уже успел заказать вот такой: это по схемкеσ11 ("sigma 11") беда со многими китайскими "китами"- номиналы и комплектующие не предсказуемо какие. Изменено 2 февраля, 2018 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

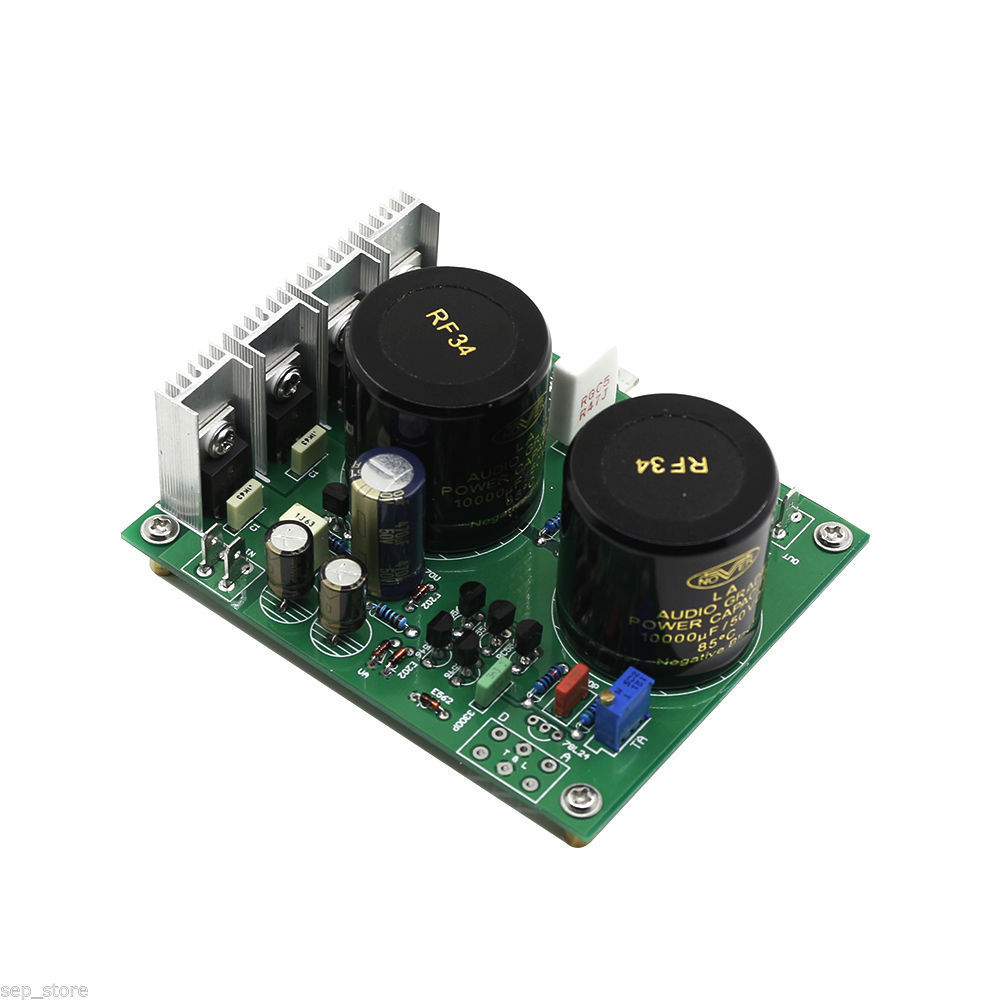

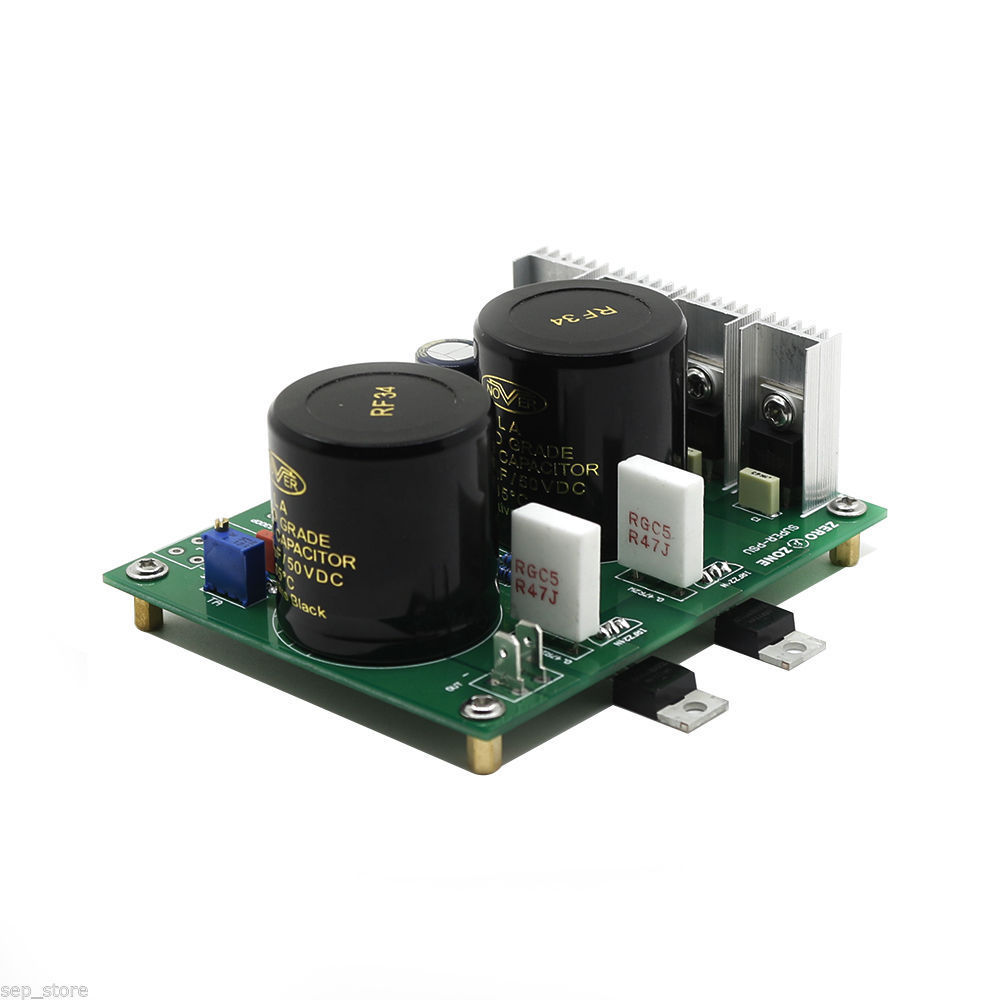

Al-ich 292 Опубликовано 3 февраля, 2018 Купил я такой на пробу. Нужен большой ток и 19 вольт. При статичной нагрузке 2А микровольтметр показывает 0,15mV, больше увеличивать не пробовал. В конструкторе комплектом идут стабы и переменники под любое напряжение 5,9,12,15,18 и 24 вольта.Единственное, это решил заменить штатные на Mundorf AG 10000x40. Гулять, так гулять, под музыку все же. Если есть у кого схема, то выложите пожалуйста для коллекции, ну так лень по дорожкам рисовать. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Адам 1 042 Опубликовано 3 февраля, 2018 Планирую запитать клок PPA USB v4 отдельным блоком питания, не связанным с общим БП, но не могу понять одну вещь - питание клока отдельное здесь я отсоединю питание и подам его отдельно, плата же соединяется с клоком 1 контактным кабелем, видимо еще и земли придется соединять или и так будет работать? Есть ли вообще смысл в этих манипуляциях? Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 3 февраля, 2018 (изменено) Адам могу нарисовать схемки.но тебе же нужно "на пальцах".в личку. верхняя платка(желтая) клок с нижней платкой(зеленая) юсб контроллер соединены через трансформатор.при этом у панга земли соединены вместе т.е нет гальванической развязки.а нужно сделать так.http://www.newclassd...inoconnect1.pngт.е клок у тебя будет гальванически отвязан от пк.клок должен всегда стартовать первым. Если есть у кого схема,поиск -σ11 ("sigma 11")будет схема и т.д. Изменено 3 февраля, 2018 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> 1 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

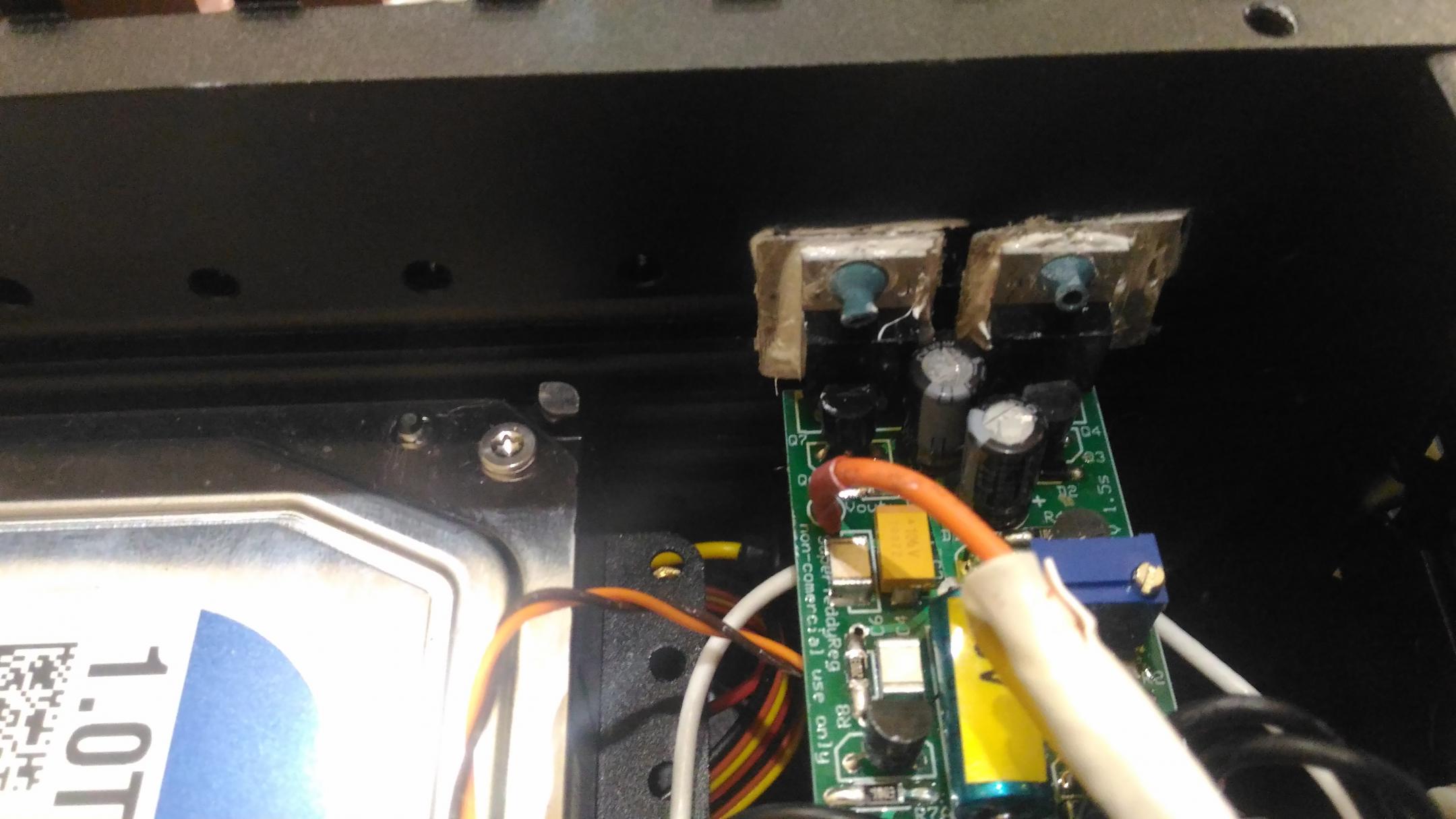

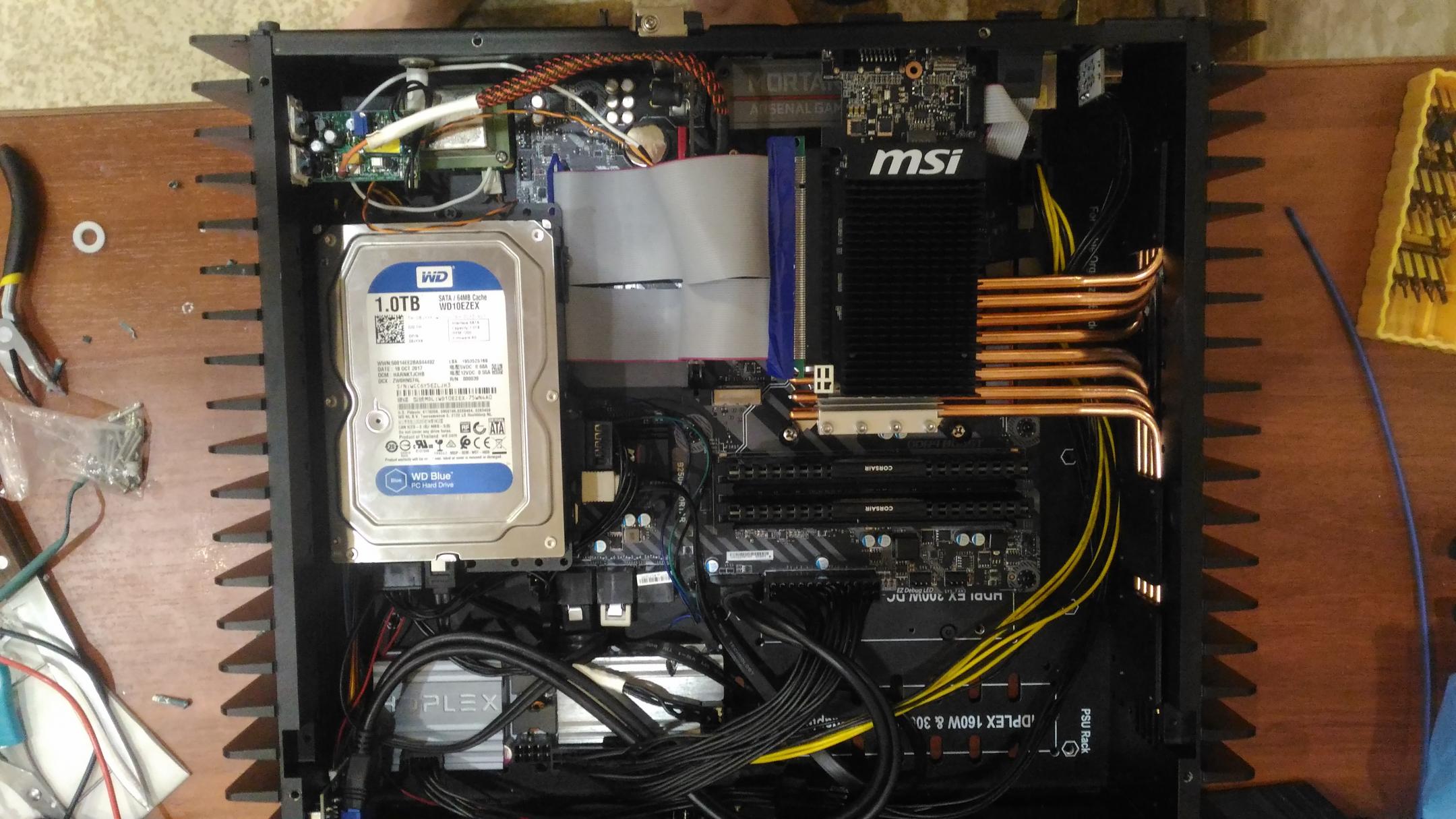

Адам 1 042 Опубликовано 3 февраля, 2018 (изменено) @ff2005, что то не открывается ссылка, мне конечно лучше на пальцах если возможно, сейчас у меня все выглядит так Стаб от TeddyPardo запитан от ЛБП HDPlex, планирую для клока взять отдельно БП TeddyPardo, а имеющееся питание оставить на плате и конечно желательно развязать клок и плату. Еще заменю конденсаторы на PPA плате т.к. в процессе монтажа случайно один оторвался пришлось вместо него noname какой то поставить, заказал Nichicon KZ 25V 220 uF Изменено 3 февраля, 2018 пользователем Адам Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ff2005 76 Опубликовано 3 февраля, 2018 (изменено) вечером в личку.подключение нового бп. , как отразилось на итого? Изменено 3 февраля, 2018 пользователем ff2005 beaglebone black\volumio-------------------------------------->>DAC: Fostex hp-a8 ->AKG K7XXpi 3b\digione\Volumioo--------------------------------------> Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Адам 1 042 Опубликовано 3 февраля, 2018 (изменено) вечером в личку.подключение нового бп. , как отразилось на итого?увеличился масштаб и отдача по НЧ, но видимо идет прогрев т.к. звучание заметно меняется, вначале вообще звук был резкий ,потом ВЧ и СЧ какие то не живые, хотел уже отказаться погрел сутки и стало лучше, недельку погоняю потом сравню со старой схемой подключения через конвертер питания HDPlex. Сейчас по памяти звучит очень достойно, но сравнение не совсем корректное так как сменил версию BlacOS и прошивку ЦАПа так как НЧ было много, корректное сравнение буду проводить уже с установленными новыми конденсаторами Изменено 3 февраля, 2018 пользователем Адам Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Игорь 1978 0 Опубликовано 13 февраля, 2018 (изменено) Здравствуйте, уважаемые форумчане!С недавних пор озабочен сборкой компактного Аудио PC . Собираюсь использовать для звукоизвлечения BlackOS-lite.Встал вопрос о выводе звука через USB (есть внешний ЦАП - ASUS Xonar Essence STU).Если я правильно понимаю, лучше это делать через контроллер PCI-E с отдельным блоком питания. Ценовая категория - умеренная ( до150 у.е.)Уже почти уговорил себя на PPA V2 USB CARD, -вроде неплохой вариант?Но очень смущает значительная толщина этой карточки вблизи планки с USB разъёмами.У меня на материнской плате прямо под разъёмом PCI-E x 1 находятся другие разъёмы.Увидел на сайте модель V2S USB CARD , с вынесенной платой клока. Может ли это негативно сказаться на звуке?Что посоветуете?Компьютер: HP dc7900 (средний форм-фактор). Изменено 13 февраля, 2018 пользователем Игорь 1978 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Al-ich 292 Опубликовано 13 февраля, 2018 @Игорь 1978,Так не обязательно в PCI-E x 1. Панг рекомендует вообще в первый PCI-E ставить. Главное питание. Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

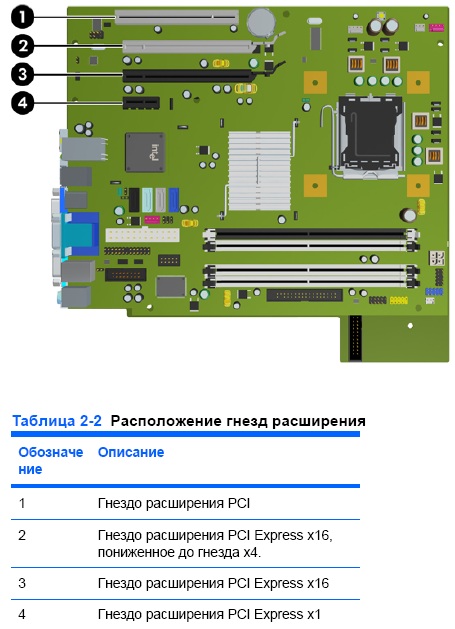

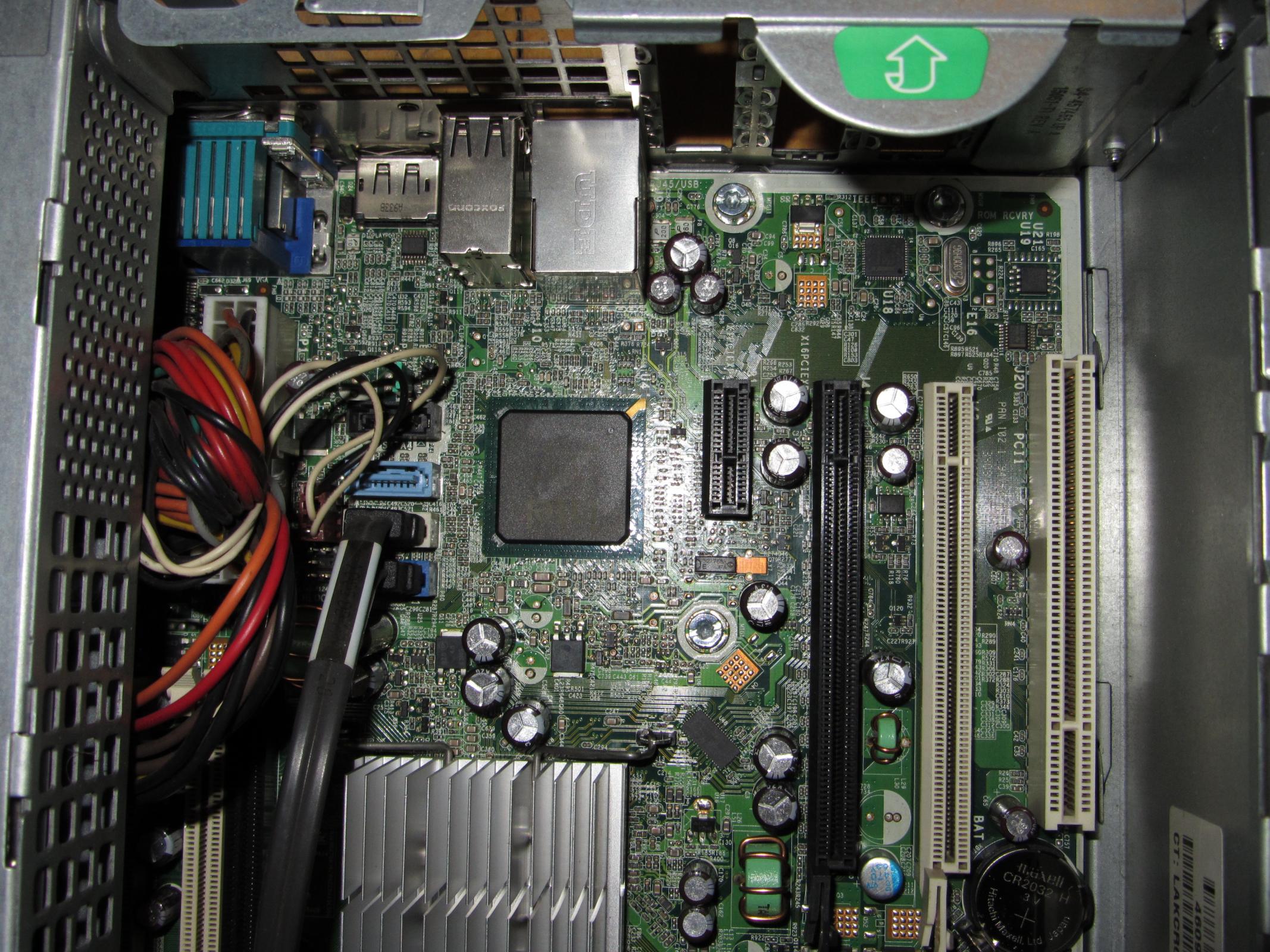

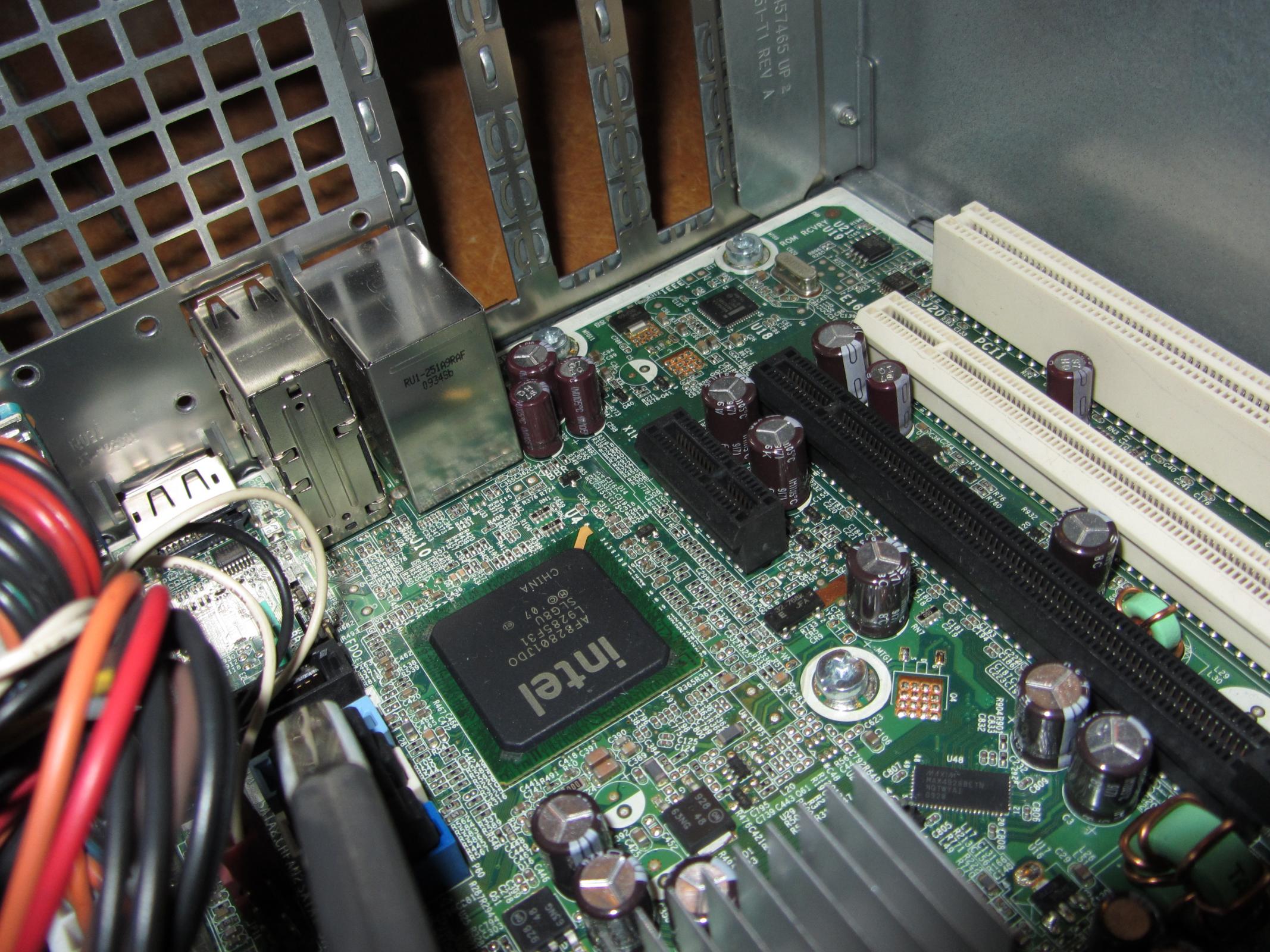

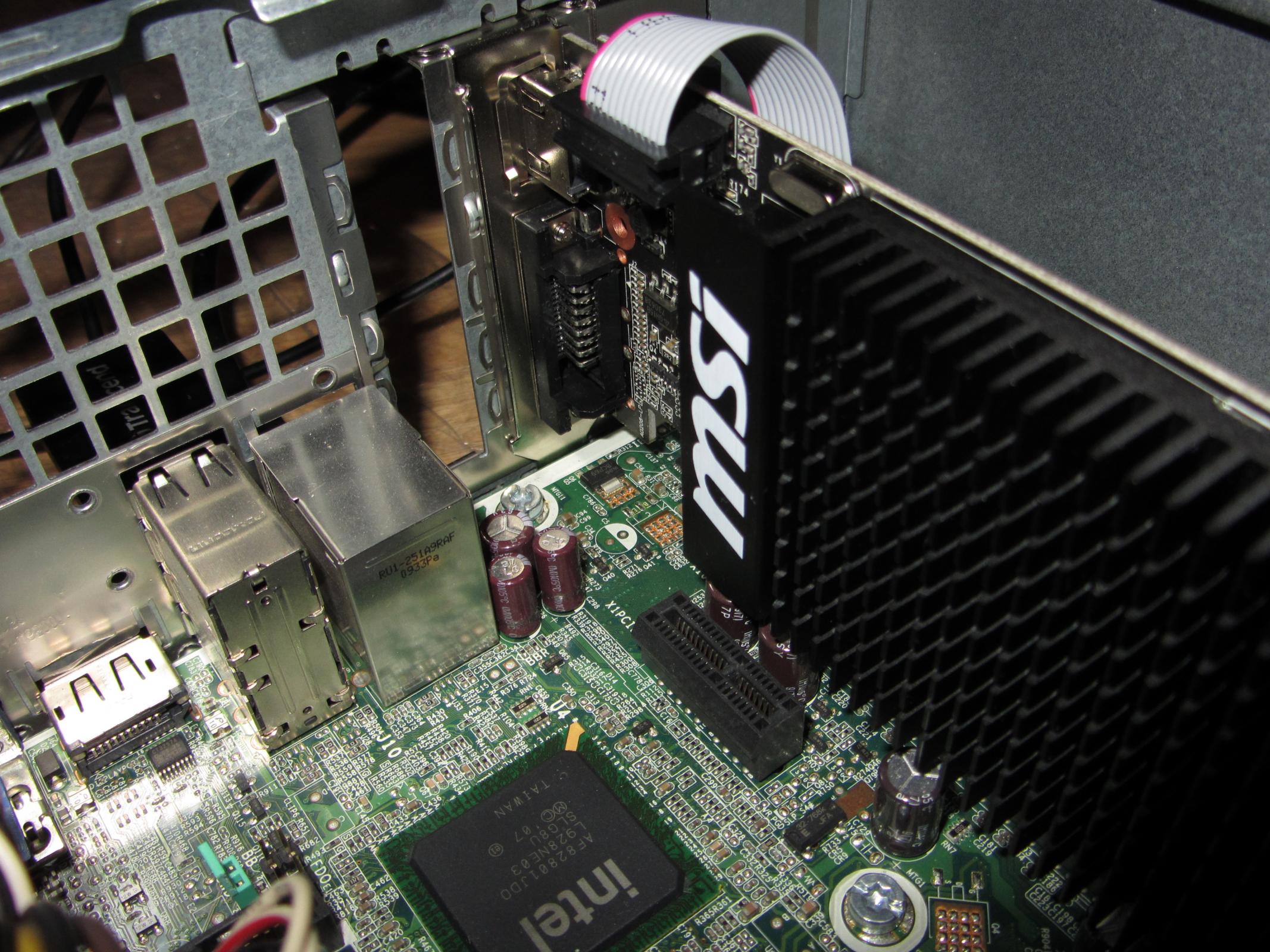

Игорь 1978 0 Опубликовано 14 февраля, 2018 (изменено) @Игорь 1978,Так не обязательно в PCI-E x 1. Панг рекомендует вообще в первый PCI-E ставить. Главное питание.А первый, это, на ваш взгляд, какой? Откуда считаем? На MB порядкового номера нет. Строго говоря, на этой MB одинаковых слотов нет.Все 4 -разные (наверное, поэтому нет и номера).Поясню: BlackOS без дискретной видеокарты не работает (куплена NVidia GT 710), - чёрный PCI-Exp x16 занимаем ей (в другом она корректно не работает). Остается: выше неё - белый PCI-Exp x4 (снизу теперь ограничен видеокартой, - довольно узко получается) и чёрный (короткий) PCI-Exp x 1 ( собственно про него я писал раньше, - места побольше, но у разъёмов тоже мало).И про питание, - поясните пожалуйста, что вы имели в виду? Я ещё не очень "в теме"... Изменено 14 февраля, 2018 пользователем Игорь 1978 Ответ с цитатой Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
