Мой усилитель Black Square, клон Lehmann BCL

[zAg 3 251]

по размерам подойдет nichicon 4700uf 35v 30 × 30, nichicon 6800uf 35v 30 × 35, но у них разный ампераж 4700uf 2.55амп, 6800uf 3.30амп, какую лучше из них поставить?

Подойдут, надо смотреть на 35-40 В и габариты, диаметр до 30мм., высота - в зависимости от корпуса по высоте.

[vako07 3]

сейчас куплю на моусер ком 6800уф диаметр 30мм высота 35мм по даташитам корпус по высоте ровно 35мм место





как думаешь замена rca коннекторов повлияет на звук?

[zAg 3 251]

сейчас куплю на моусер ком 6800уф диаметр 30мм высота 35мм по даташитам корпус по высоте ровно 35мм место





как думаешь замена rca коннекторов повлияет на звук?

Если корпус стандартный Лемонавский, то не войдёт, там макс. высота 30мм., если корпус другой, выше, то без проблем.



RCA не менял, затрудняюсь сказать, будет ли заметно улучшение.

[vako07 3]

сегодня я замерил кондеры корпусе усилка высота у них 35мм и на ебаи пасматрел точна такие 36мм я rca тоже заменю



там кришка усилка касается кондерам

[vako07 3]

хачу купить сетевои фильтр weiduka AC2.2 мне интересно звуке будет улучшение?

[vako07 3]

хочу заменить резистори под гнезда наушников можешь сказать какие нужны? хочу поставить allen bradley

[zAg 3 251]

хочу заменить резистори под гнезда наушников можешь сказать какие нужны? хочу поставить allen bradley

Я ставил Amtrans AMRG Series - 2 Watt "Premium" Carbon Film Resistors.

[vako07 3]

можна тот же модели которые ты ставил поставить?

[vako07 3]

а конкретно 100k ?

[zAg 3 251]

а конкретно 100k ?

А где там резистор на 100 KOm стоит, я что-то не вижу? Есть на 10KOm, на 100 не вижу.

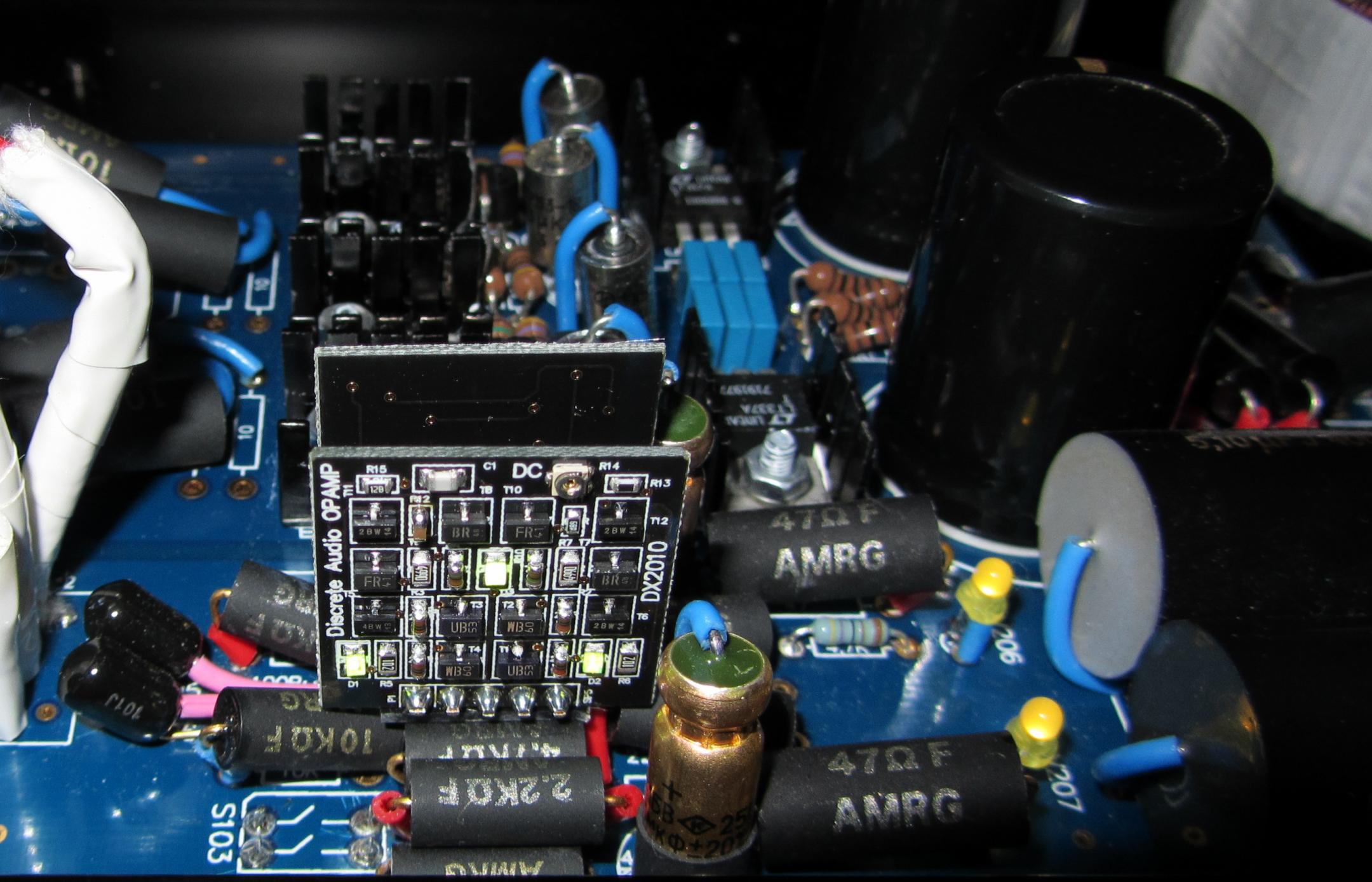

В основном я везде старался применить именно резисторы Amtrans (на фото), хотел проверить их "звучание" на сигнальном тракте, но пока так усилитель до конца не собрал, пока занят Бетой22 - Кристал.

[Goo8s 37]

мерил стрелочным Ц4353, казалось, что стрелка прибора стоит не шелохнувшись, но нет, поставил прибор на минимум измерения 0 – 0.075 В, и тогда стрелка чуть «колыхнулась» в одном канале чуть больше чем в другом, но максимум не более 0.0005 В., с оригинальным Леманом у меня и близко не было такого результата, сказывается отбор транзисторов и более чистого питания на LT317 / LT337.

А сколько постоянки на выходе оригинального Лемана было?

Изменено 30 ноября, 2016 пользователем Goo8s

[zAg 3 251]

мерил стрелочным Ц4353, казалось, что стрелка прибора стоит не шелохнувшись, но нет, поставил прибор на минимум измерения 0 – 0.075 В, и тогда стрелка чуть «колыхнулась» в одном канале чуть больше чем в другом, но максимум не более 0.0005 В., с оригинальным Леманом у меня и близко не было такого результата, сказывается отбор транзисторов и более чистого питания на LT317 / LT337.

А сколько постоянки на выходе оригинального Лемана было?

Извеняюсь за задержку, т.к. по памяти уже не помнил, сейчас замерил. При Gain "0"dB в одном канале 0.005 В в другом 0.015 В, при Gain "+20"dB в одном 0.1 В, в другом 0.18 В.

[Goo8s 37]

При Gain "0"dB в одном канале 0.005 В в другом 0.015 В, при Gain "+20"dB в одном 0.1 В, в другом 0.18 В.

Спасибо.

Странно. Я мерил постоянку на разных ОУ - при повышении гейна сильно увеличивалась постоянка только у TL072 и NE5532, Причем у второго она ещё и от положения регулятора громкости зависела. У остальных - на несколько милливольт.

[zAg 3 251]

При Gain "0"dB в одном канале 0.005 В в другом 0.015 В, при Gain "+20"dB в одном 0.1 В, в другом 0.18 В.

Спасибо.

Странно. Я мерил постоянку на разных ОУ - при повышении гейна сильно увеличивалась постоянка только у TL072 и NE5532, Причем у второго она ещё и от положения регулятора громкости зависела. У остальных - на несколько милливольт.

У меня уже не микросхема стоит (поэтому, как оно было изначально уже не смогу сказать, если только кто-то не замерит постоянку в оригинальной не копаной сборке), а дискретный модуль, но такой же модуль стоит и в варианте Black Square и там всё нормально с постоянкой. Мне вообще не нравится, что в оригинальный Леманн "напичкана" разная солянка, с учётом его цены, могли бы и компаненты лучше подбирать. Вот, например, LM337 стоит от Fairchild, а LM317 от ST.

[Jbons 146]

старался применить именно резисторы Amtrans (на фото), хотел проверить их "звучание" на сигнальном тракте



И как в итоге Амтранс, по описанию красота, что в живую на слух у Вас получилось?

[zAg 3 251]

старался применить именно резисторы Amtrans (на фото), хотел проверить их "звучание" на сигнальном тракте



И как в итоге Амтранс, по описанию красота, что в живую на слух у Вас получилось?

Амтранс очень хорошие резисторы, если усилитель полностью собран на них, то он получает очень "красивое" звучание с очень "мощным" басом. Я его, пока, так до ума и не довёл, занят другими сборками, но как закончу вернусь к этому. Хоть это и клон Леманна (всё согласно схеме оригинала), но он по звуку гораздо лучше, чем любой оригинальный Леманн (и совсем не похож на оригинал) ..., и вот как-то оригинал уже даже в желании не возникает слушать (имея сборку Б22 на "фольге"), а эта сборка клона меня как-то зацепила и желание довести её до финального вида до сих пор меня не покидает.

[Jbons 146]

[ если усилитель полностью собран на них, то он получает очень "красивое" звучание с очень "мощным" басом.

Благодарю, развеяли мои сомнения!



Бета на "фольге" как понимаю на Vishay?

[zAg 3 251]

Бета на "фольге" как понимаю на Vishay?

В основном.

[cher908 304]

@zAg,

Спасибо за ветку, вами организованную, на которую я наткнулся пару месяцев назад в поисках лекарства от китайского звука китайского клона Lehmann. Прошел почти весь ваш путь (только поставить резисторы Амтранс жаба задавила, и визуально что-то они на плате смотрятся монструазно , я впаял на обвязку ОУ Audio Note Tantalum Film и на обвязку транзисторов Takman Metal Film).

ОУ DEXA оказался действительно лучше Burson. Теперь я хочу попробовать (уже заказал) вот такой набор: ОУ Sparkoslabs SS3602 и дискретные регуляторы напряжения Sparkoslabs SS1117-17/SS7915 (заявлен очень низкий уровень шума).

Изменено 16 марта, 2018 пользователем cher908

[zAg 3 251]

Прошел почти весь ваш путь (только поставить резисторы Амтранс жаба задавила, и визуально что-то они на плате смотрятся монструазно ,

Они так выглядят, потому что: инкапсулированы в черный анодированный алюминиевый корпус, залитый в высокотемпературную проводящую смолу, плюс к этому их выводы имеют позолоченную медь. Поэтому их приходится не просто размещать на плате предназначенной для установки резисторов классического размера. Но из тех резисторов, что я пробовал на Кубе, они по звучанию подошли лучше всего (не пробовал только фольговые) изменив до неузнаваемости звучание классического Куба, только они дали такой мощный бас, который оглушает словно выстрел из пистолета (довольно интересное ощущение). Закончу свои начатые проекты и вернусь к этой сборке Куба, надо купить приличный потенциометр и всё собрать в корпус.



p.s. Если интересно, то рекомендую собрать конструктор Panda amp., там вообще нет ОУ, а звучание, даже классической сборки, получается лучше, чем у навороченного Куба, а если его собрать на приличной комплектухе, то и вообще можно получить довольно хорошее звучание, уступающее разве что, только сборки Беты22.

[cher908 304]

Если интересно, то рекомендую собрать конструктор Panda amp., там вообще нет ОУ, а звучание, даже классической сборки, получается лучше, чем у навороченного Куба, а если его собрать на приличной комплектухе, то и вообще можно получить довольно хорошее звучание, уступающее разве что, только сборки Беты22.

Скорее всего решусь сразу на Бета22, пока останавливает только процесс запуска сборки (я еще ни одну не настраивал сам).

Зачем оригинальный Куб так расхваливают продавцы? Цена у него просто заоблачная, при таком качестве звука (заведомо хуже Бета22, например). Привлекает только сама схема, простая для апгрейда, но kit для доработки и у китайцев можно купить.

[zAg 3 251]

Зачем оригинальный Куб так расхваливают продавцы?

Ну, так, что-бы продать подороже... Это работало до поры до времени, пока не появились куда более лучшие предложения за эту цену. Сейчас, наверное, уже вообще мало кто Куб покупает.

[cher908 304]

Спаркослаб Дексу переиграть не смог. DEXA SE вне досигаемости. Я, по крайней мере, это слышу сходу. Спаркос может пободаться с Барсоном V6.

А вот интегральные регуляторы напряжения от Спаркослаб прилично изменили звуковую картину (сцену) в лучшую, естественно, сторону.

[cher908 304]

Зачем оригинальный Куб так расхваливают продавцы?

...Сейчас, наверное, уже вообще мало кто Куб покупает.

Заметил в вашем хозяйстве DAXX R100. Я использую такой же кабель и очень давно. В свое время покупал 1,5 метра за смешные по нашим временам 4,5тр и сделал две пары по 0,75м. Нравится он мне. Но сейчас, после всех апгрейдов усилка, на композициях, где слишком много верха, голос (звук «с») начинает свистеть (серебро, все-таки).

Посоветуете пожалуйста что-нибудь на замену? Вы на Куб что ставите?



[zAg 3 251]

Спаркослаб Дексу переиграть не смог. DEXA SE вне досигаемости. Я, по крайней мере, это слышу сходу. Спаркос может пободаться с Барсоном V6.

Значит DEXA оказалась лучше, чем и V6? Осталось сравнить этот модуль только с Orange Dual Discrete OP-Amp.



А РН-я есть и в линейке производства у DEXA.
