SOtM tX-USB Audiophile PCI to USB Audio Card

[AAB 780 6 Тракты]

Хмм, получается, что сотм чистит лучше, тк забирает сигнал с разъема?

[damakg 100 4 Тракты]

Кстати коллеги-маньяки по несчастью аудио части "там" сейчас "писаются кипятком" от USB REGEN. Каждая вторая тема с участием этой приблуды. Для ноутбучников бообще счастье. Взял бы потестить, но кризис, мать его..

[AAB 780 6 Тракты]

Вышел новый SOtM tX-USBhub.

Имеет 2 версии, одна внешняя, другая внутренняя.

Цена 250уе.

Купить можно на соноре с доставкой за 300уе

[Jbons 146]

господа сотмо-владельцы и сотмо-разбирающиеся приобрел Sotm Tx USB exp и линейное питание. В инструкции и на сайте производителя пишут, что при использовании внешнего источника питания, molex 12в от ПК тоже должен быть подключен.

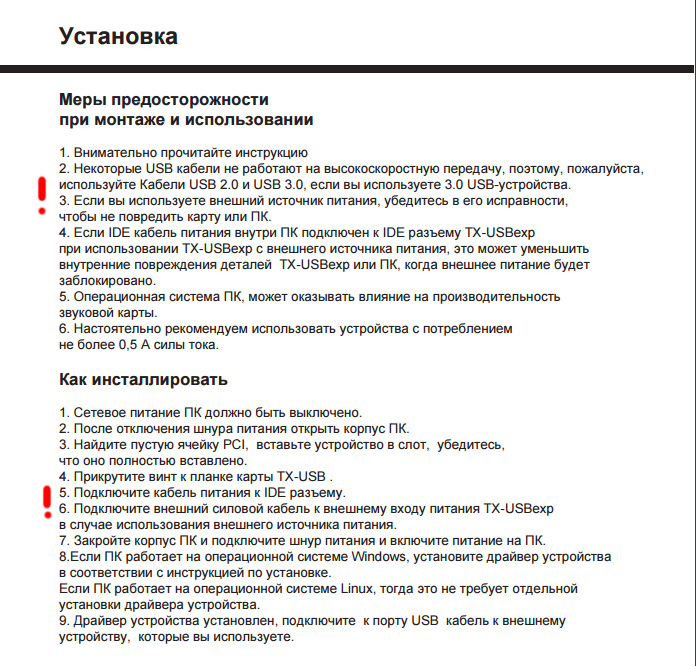

"Если IDE кабель питания внутри ПК подключен к IDE разъему TX-USBexp при использовании TX-USBexp с внешнего источника питания, это может уменьшить внутренние повреждения деталей TX-USBexp или ПК, когда внешнее питание будет заблокировано".



Ну вроде логично пишут. Подключил, все работает как с молексом, так и без него, но решил переспросить для уверенности как лучше. И может хитрости есть какие, да и как знать, что плата в таком случае работает именно от внешника. На плате есть джемперы но с ними сложновато разобраться, уж больно перевод в инструкции не однозначный. Странно, что именно этот раздел не переведен на русский . Кто разобрался отпишите плизз .

[takedo 41 7 Тракты]

господа сотмо-владельцы и сотмо-разбирающиеся приобрел Sotm Tx USB exp и линейное питание. В инструкции и на сайте производителя пишут, что при использовании внешнего источника питания, molex 12в от ПК тоже должен быть подключен.



"Если IDE кабель питания внутри ПК подключен к IDE разъему TX-USBexp при использовании TX-USBexp с внешнего источника питания, это может уменьшить внутренние повреждения деталей TX-USBexp или ПК, когда внешнее питание будет заблокировано".



Ну вроде логично пишут. Подключил, все работает как с молексом, так и без него, но решил переспросить для уверенности как лучше. И может хитрости есть какие, да и как знать, что плата в таком случае работает именно от внешника. На плате есть джемперы но с ними сложновато разобраться, уж больно перевод в инструкции не однозначный. Странно, что именно этот раздел не переведен на русский . Кто разобрался отпишите плизз .



Карта будет работать как с подключенным молексом так и без него, для безопасности производитель рекомендует оставить его подключенным, также нужно учитывать что она для инициализации получает питание через шину PCI express

Лично у меня молекс не подключен

По умолчанию джамперы должны стоять на подключение внешнего источника.

Изменено 28 декабря, 2015 пользователем takedo

[ravich1984 513 1 Тракты]

@Jbons,

1)

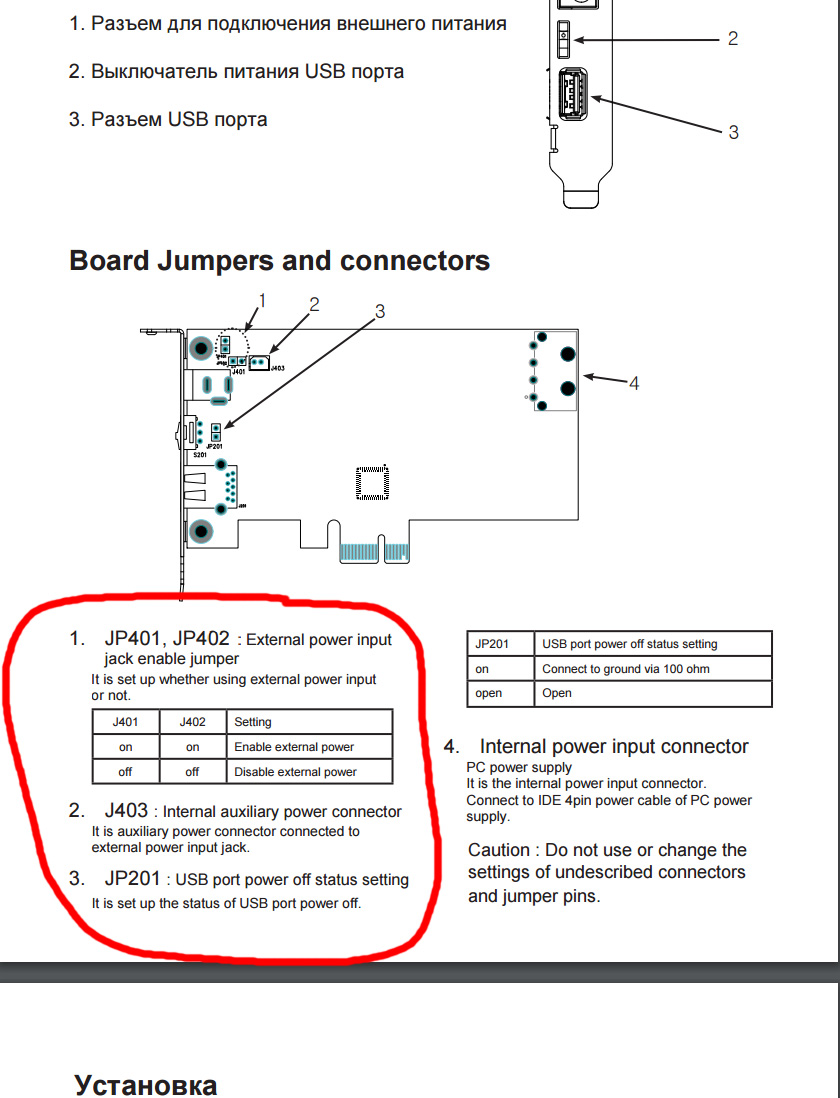

Если у вас используется внешний БП, то питание через внутренний молекс не нужно. Jp401,402 в "On" соответсвенно.

Есть нюанс, если у вас по каким либо причинам пропадает питание с внешнего БП, то карточка может перейти в нестабильный режим работы, или ОС зависнет.

Т.е. вам надо гарантировать непрерывную подачу внешнего питания и не в коем случае не дергать его и не перетыкать.

2) По поводу Джампера JP201.



Если питание конвертора (цапа) по USB выключено тумблером на плате, то провод +5 Волть с USB кабеля может либо болаться в воздухе (JP201 = Off) Либо он подключен к земле. На практике, с разными конверторами и цапами у меня всегда звучало лучше, когда JP201 = Off

Изменено 28 декабря, 2015 пользователем ravich1984

[takedo 41 7 Тракты]

@Jbons,

Есть нюанс, если у вас по каким либо причинам пропадает питание с внешнего БП, то карточка может перейти в нестабильный режим работы, или ОС зависнет.

Т.е. вам надо гарантировать непрерывную подачу внешнего питания и не в коем случае не дергать его и не перетыкать.



Бывало что у меня питание пропадало, просто уходит из системы в нерабочий режим, приходиться перезагружаться для инициализации.

Зависнет операционка только в случае полного отрыва от PCI слота.



А с джампером 201 надо попробовать вот это действительно интересно

Изменено 28 декабря, 2015 пользователем takedo

[ravich1984 513 1 Тракты]



Бывало что у меня питание пропадало, просто уходит из системы в нерабочий режим, приходиться перезагружаться для инициализации.

Зависнет операционка только в случае полного отрыва от PCI слота.





У меня бывало, что карта пропадала и в таком режиме неопознавалась некоторое время, даже после перезагрузки.

Спасало перетыкаение из PCI разъема в разьем. Т.е. это режим всё таки опасный и лучше не доводить до этого.

[Jbons 146]

ravich1984

takedo

спасибо А если воспользоватся советом производителя и оставить молекс, я так понял есть опасения, что это все-таки привнесет "каку" в звук?

[ravich1984 513 1 Тракты]

На сундуке упоминали, что перегревается иногда в этом случае.

[takedo 41 7 Тракты]

ravich1984

takedo

спасибо А если воспользоватся советом производителя и оставить молекс, я так понял есть опасения, что это все-таки привнесет "каку" в звук?



Влиять на звук не должно, т.к. карта уже подключена к шине питания Pci exp, где 3 линии по 12v, линия 3.3v, молекс дает + 12 v, по крайней мере я у себя ничего особенного не замечал.

[takedo 41 7 Тракты]

Воо

@Jbons,

1)

Если у вас используется внешний БП, то питание через внутренний молекс не нужно. Jp401,402 в "On" соответсвенно.

Есть нюанс, если у вас по каким либо причинам пропадает питание с внешнего БП, то карточка может перейти в нестабильный режим работы, или ОС зависнет.

Т.е. вам надо гарантировать непрерывную подачу внешнего питания и не в коем случае не дергать его и не перетыкать.

2) По поводу Джампера JP201.



Если питание конвертора (цапа) по USB выключено тумблером на плате, то провод +5 Волть с USB кабеля может либо болаться в воздухе (JP201 = Off) Либо он подключен к земле. На практике, с разными конверторами и цапами у меня всегда звучало лучше, когда JP201 = Off



Без джампера звук абсолютно перевернулся с ног на голову ))))



Да, действительно звук без джампера намного лучше, только что проверил. В уши сразу бросилось аналоговая подача без какой-либо резкости, услышал отличные послезвучия . Два раза перепроверил



JP201 нужно вынимать из карты, если питание приемнику по usb не нужно.

Изменено 28 декабря, 2015 пользователем takedo

[Jbons 146]

так на плате с торца есть тумблер "USB Power Off" есть ли смысл еще и джемпер 201 вынимать...хотя нужно пробовать. Пока плата не прогретая, я особой разницы не услышал. Владельцы подскажите, что меняется с прогревом и как долго?

[ravich1984 513 1 Тракты]

так на плате с торца есть тумблер "USB Power Off" есть ли смысл еще и джемпер 201 вынимать...хотя нужно пробовать. Пока плата не прогретая, я особой разницы не услышал. Владельцы подскажите, что меняется с прогревом и как долго?



Когда тубмлер на торце платы включен, то этот джампер вообше не должен играть роли.

Когда он выключен - возникает вопрос схемотехники - у USB кабеля лишний провод не используется - либо его замкнуть на землю либо оставить в воздухе. За это как раз и отвечает JP201



Если плата вообще новая, то с прогревом возрастает аналоговость, уменьшаются шумы. Греется это недели 2 минимум до приемлего результата.

Изменено 30 декабря, 2015 пользователем ravich1984

[vvar10ck 214 4 Тракты]

Приветствую сообщество!



Хотел бы поделиться информацией об end-of-game варианте питания платы SotM PCI-E + плата тактового генератора частоты sCLK от D.I.Y. Мастера...

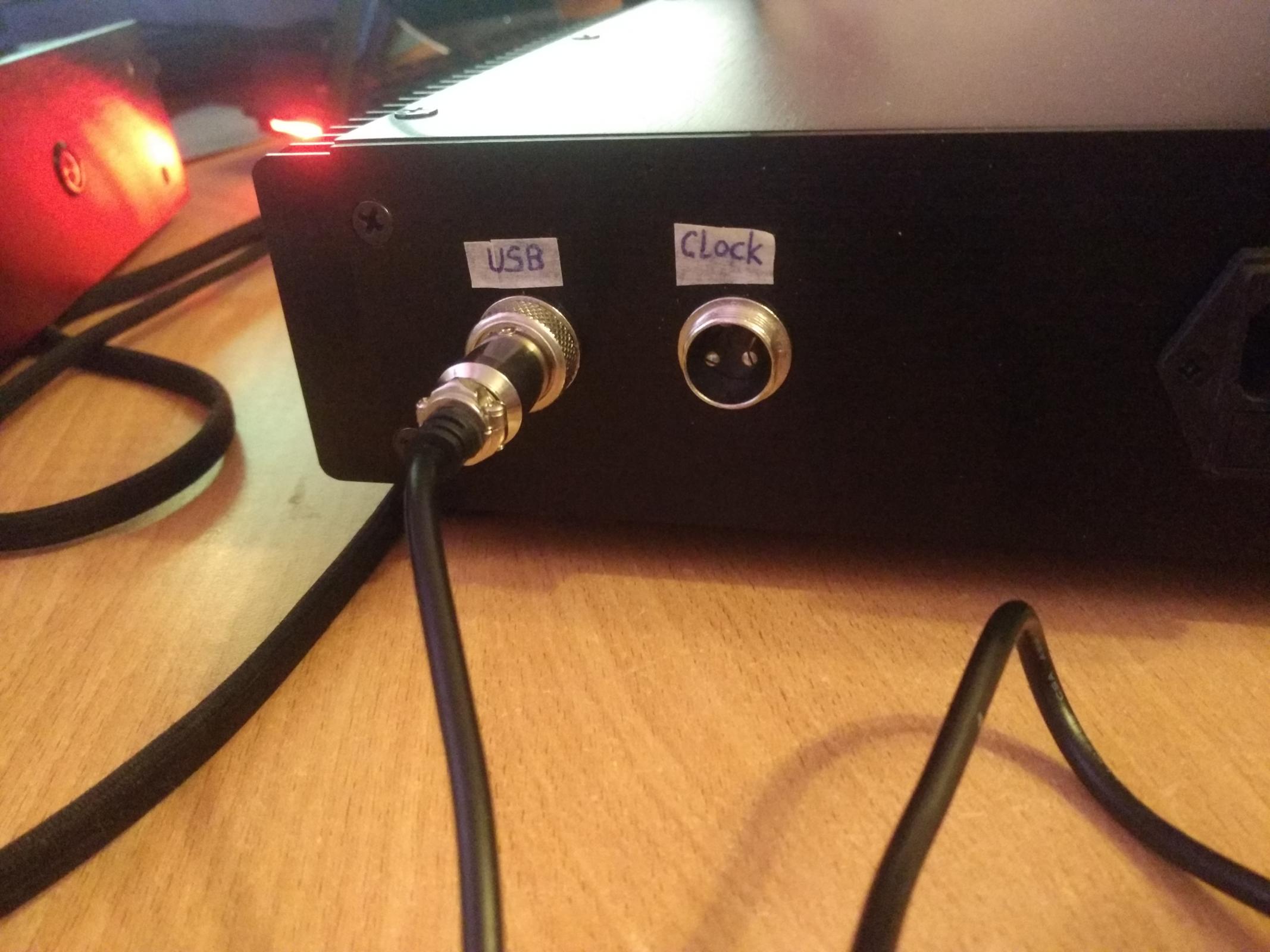

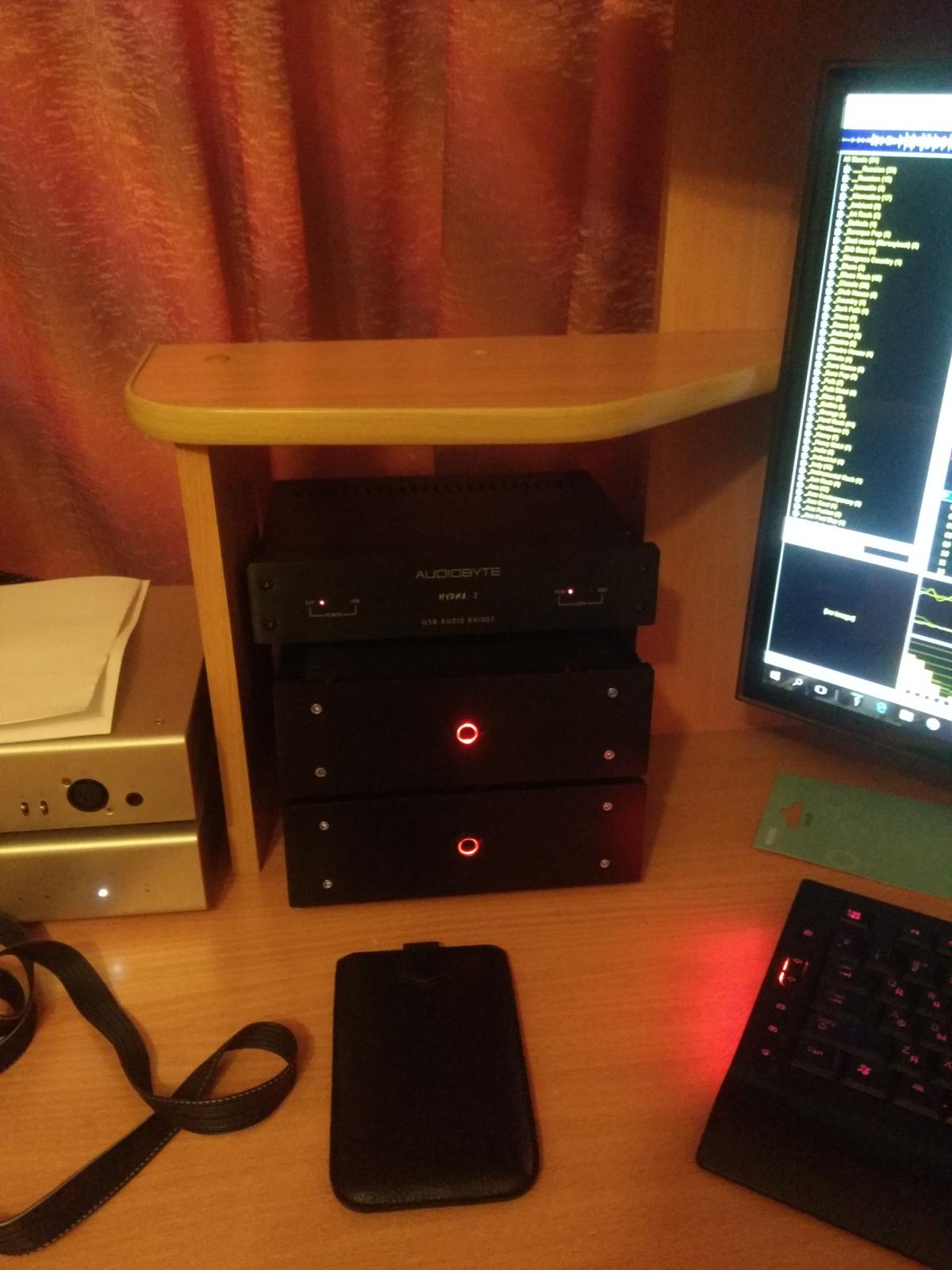

Получился D.I.Y. Bason SotM+clock Splitted Linear Power Supply. 9V/2A и 9V/3A

По плате SotM идея была такова, чтобы разделить нелинейное (непостоянное во времени) потребление питания (величины тока) платой USB, влияющее этим на питание платы клок (в случае, когда клок питается от usb-платы бело-синим кабелем), разорвать эту связь и получить максимальный результат.

До этого долго сидел с импульсным "компьютерным" питанием, так что сравнивал поэтапно.



Для начала, было отключено компьютерное питание от Sotm (molex), отключено компьютерное питание от платы clock (SATA gender) и на плату USB подано линейное питание, через внешний блок питания, плата SotM USB при этом питала плату clock шнурочком по J403-J305 контактам.



Результат: явно улучшился бас, общая динамика, чистота звука, звонкость, резкость подачи, вовлекатор - сел жене поставить её любмую Frozen Мадонны, да так весь альбом и отслушал )))

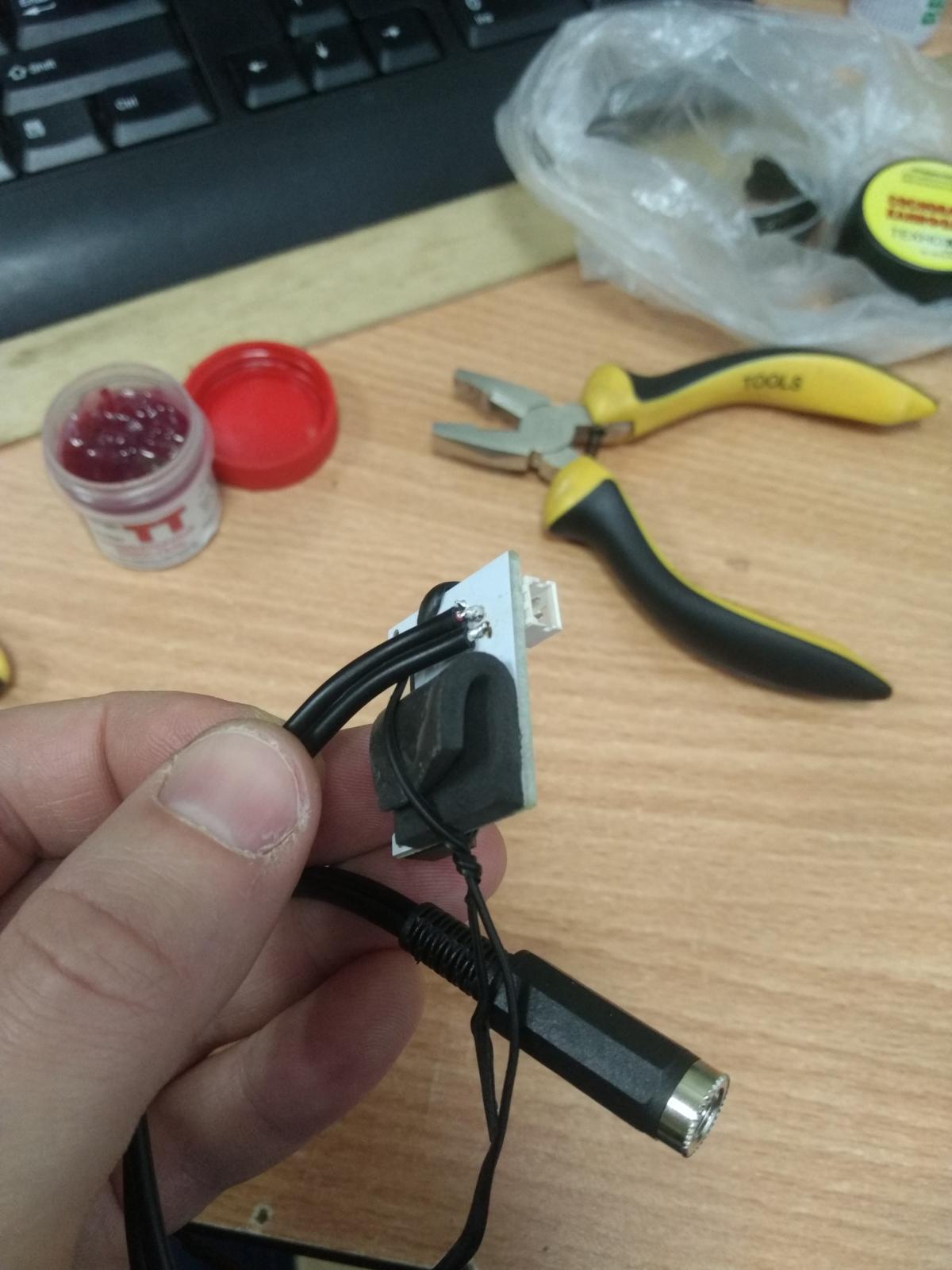

Через денек, чтобы не резать родной вышеуказанный бело-синий кабель питания, была обработана платка SATA Gender, благо на ней указана полярность, подтверждаю, полярность указана верно - ничего не сгорело ))) Фильтрующий красно/оранжевый кондер был удален.



Результ: удивительным образом "проявились" мельчайшие детали, как будто ушла муть из горного ручья и я увидел мельчайшие камушки, рыбок-мальков и искрящиеся искорки на его дне - очень возрасла детальность, микродинамика, мельчайшие ньюансы приоткрылись композиций, дополняя общую картину музыкального полотна.



Удовлетворенность результатом - 100%!



Всем спасибо за уделенное время! Подробности - милости прошу в личку!

[Urez 2 503]

@vvar10ck, поздравляю, молодец!)

[vvar10ck 214 4 Тракты]

1. Плата изначально с клок, апгрейд плат "без клока" не осуществляется (это написано в мануале, по крайней мере!)

2.Клок подключен к плате коаксиальным RF-кабелем. Есть его "прокачанная" версия "золотая" , еще не успел попробовать, говорят есть отличия в звуке.

3.Гидра у меня потому, что она лучшая )))).

[Urez 2 503]

1. Плата изначально с клок, апгрейд плат "без клока" не осуществляется (это написано в мануале, по крайней мере!)

осуществляется, просто ее надо приобретать у сотм по отдельному заказу(без клока на текстолите), а как "combo"

"Precaution The combo includes the modified tX-USBexp kit, the original tX-USBexp can not be used with sCLK-48.0 without the special modification."

В вашем случае- "special modification", которая в принципе тоже пошагово описана в мануалах

[vvar10ck 214 4 Тракты]

Будем знать!

[Urez 2 503]

Будем знать!

да, там сразу исключая пайку вашими руками, уже на плате стоит гнездо для RF кабеля вместо клока.

[vvar10ck 214 4 Тракты]

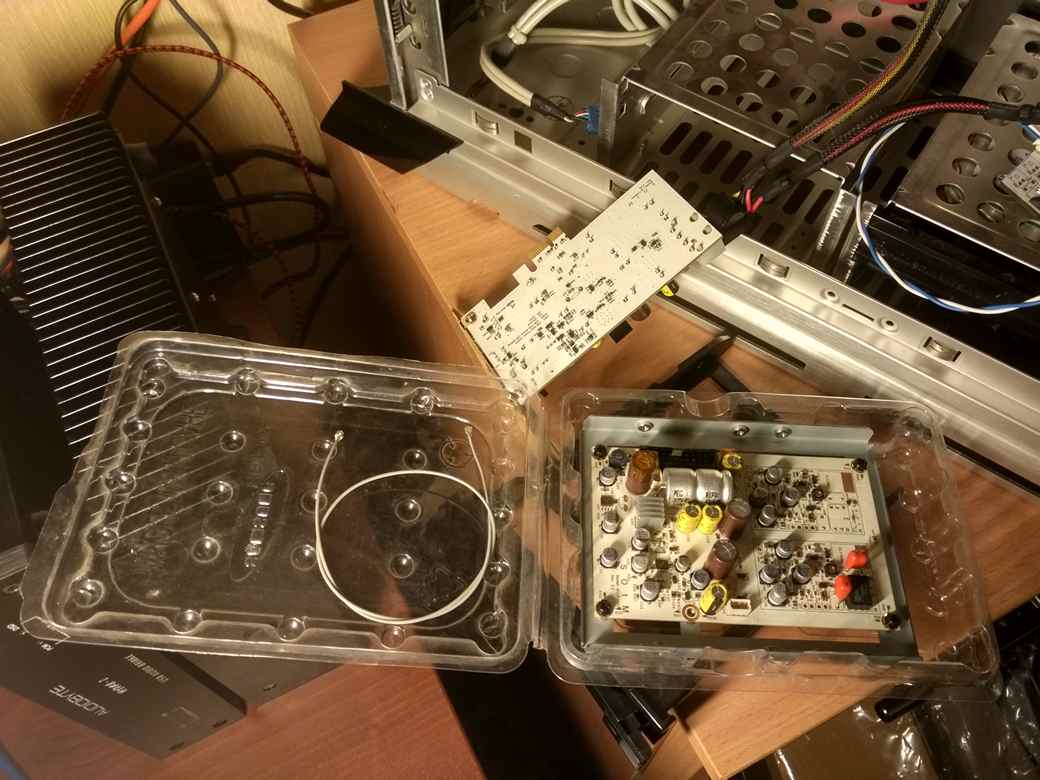

Плата клока лежит на "дне" системника в рамке 2.5''. Пока кондер-мод не был сделан, прекрасно влезала в бэй для харда. Корпус Цезарь VI от Термалтейк, на дне два ангара для хдд:



https://mdata.yandex...5__2.jpg&size=9





Гидру с СотМ внешним конвертером, вы имеете в виду? Нет, не сравнивал и не собираюсь. Так как у меня на ЦАП вход только максимум BNC, был опробован свисток M2TEch, с линейным питанием давший превосходный результат. Начал рыть дальше и понял, что Гидра - то, что доктор прописал и тема конвертера для меня закрыта. Остальное - ловля блох.



После установки Сотм ЮСБ+клок даже со свистком, даже с комп.питанием эффект на порядок +++в качестве. Линейное питание данной связки закрыло и эту тему.



Чего и Вам желаю.

Изменено 20 декабря, 2016 пользователем vvar10ck

[vvar10ck 214 4 Тракты]

Плата СотМ 9В 3А, плата клок 9В 2А, отдельное, независимое питание на обе платы.



Sent from my MI NOTE Pro using Tapatalk





[vvar10ck 214 4 Тракты]

Могу дать контакт автора БП - в личку пож.



Sent from my MI NOTE Pro using Tapatalk





[vvar10ck 214 4 Тракты]

Я в курсе. Но остальная инфо - у автора БП, пожалуйста.



...большего у Bason выведать не удалось :-)

Изменено 25 января, 2017 пользователем vvar10ck

[takedo 41 7 Тракты]

<p>Скажите, кто знает, какой коннектор подходит с внутреннему разъему питания? На плате он обозначен как <span style="color: #272A34">



Molex ATX 4 Pin
