Схемотехника усилителей для наушников.

[steel_monkey 99]

Нет, зачем. Мерялось по старинке, по точкам. 1.41 от "высокочастотного" значения.

[Jaster 634 5 Тракты]

@steel_monkey, да я просто привык для себя мерять по -0.5дб, а не по -3.

Кстати мерял несколько фабричных ламповых усилков хваленых - у всех параметры не ахти (хуже моих самодельных), хотя звук на слух нормальный бывал часто..

[steel_monkey 99]

А по трнсформатору "золотой середине" есть идеи? Вроде трансы недорогие, первичка 25 Гн. Но вот 6 вторичек меня останавливают, вроде бы при росте числа вторичек субъективно качество звука падает.

[Jaster 634 5 Тракты]

@steel_monkey, я мотал максимально 5 первичек и 4 вторички.. звук был не хуже, чем у 3-2. Но у меня тут опыта маловато.. всего пар 5 намотано.

[александр шумилов 428]

И тем не менее, мерялось с 50-омного генератора через 900 Ом с нагрузкой вторички на 50 Ом. Все точно, как в аптеке, 27 Гц.

900 ом это сопротивление 6н30 при каком режиме?



мой прогноз от 32гц

Изменено 29 июня, 2015 пользователем александр шумилов

[steel_monkey 99]

_{http://klausmobile.narod.ru/testerfiles/6n30p.htm}

[Брут 291]

Подскажите хороший интернет магазин с корпусами для усилителей.

Изменено 29 июня, 2015 пользователем Брут

[steel_monkey 99]

http://audioclub55.ru/index.php/kategoriya-tovarov-1

[александр шумилов 428]

_{http://klausmobile.n...files/6n30p.htm}

Ок, там даны шесть вариантов тока 3-8-20-30-40-50 ма

Первые три не наш случай,последний тот что 50 ма это выше её рассеиваемой мощности,пусть у Вас ламп много и Вам их не жалко))) выбираем 40 ма. но и в этом случае Ri 0.97kOm плюс активное транса,ну ни как не меньше 150 ом, итого на круг получаем 1120 Ом,из чего полоса снизу 35.6Гц

Более точные данные покажет замер реального каскада,но и так понятно что 5гн и 6н30п пляшут всяк выше 30гц.

[александр шумилов 428]

http://audioclub55.r...oriya-tovarov-1

Отличные корпуса,жаль я не умею дружить с транзисторами(((

[steel_monkey 99]

С расчетом согласен. В любом случае, 27 или 30 Гц - не столь принципиально. В любом случае, надо иметь меньше 5.

А по "золотосерединным" трансикам у Вас есть какое-нибудь мнение?

[александр шумилов 428]

С расчетом согласен. В любом случае, 27 или 30 Гц - не столь принципиально. В любом случае, надо иметь меньше 5.

А по "золотосерединным" трансикам у Вас есть какое-нибудь мнение?

В любом случае надо иметь больше пяти, Генри))

Если у ЗС вторичек больше чем первичек это не есть хорошо,должно быть наоборот.

[steel_monkey 99]

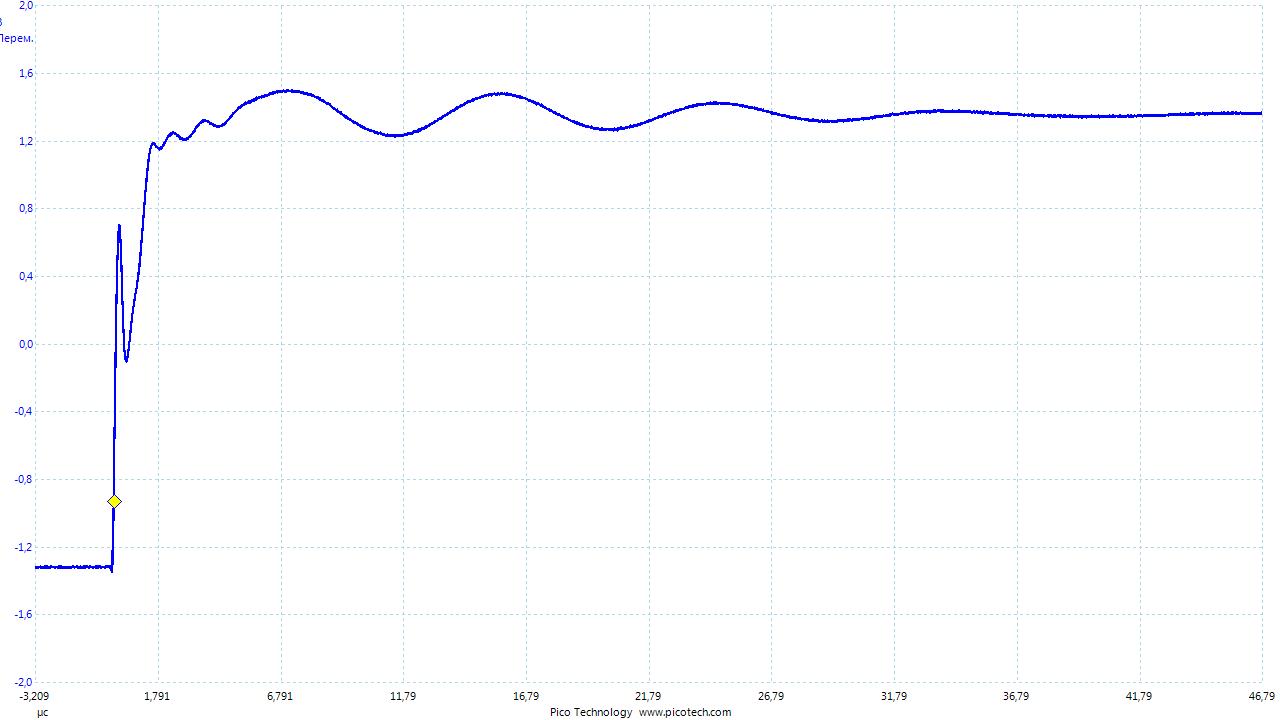

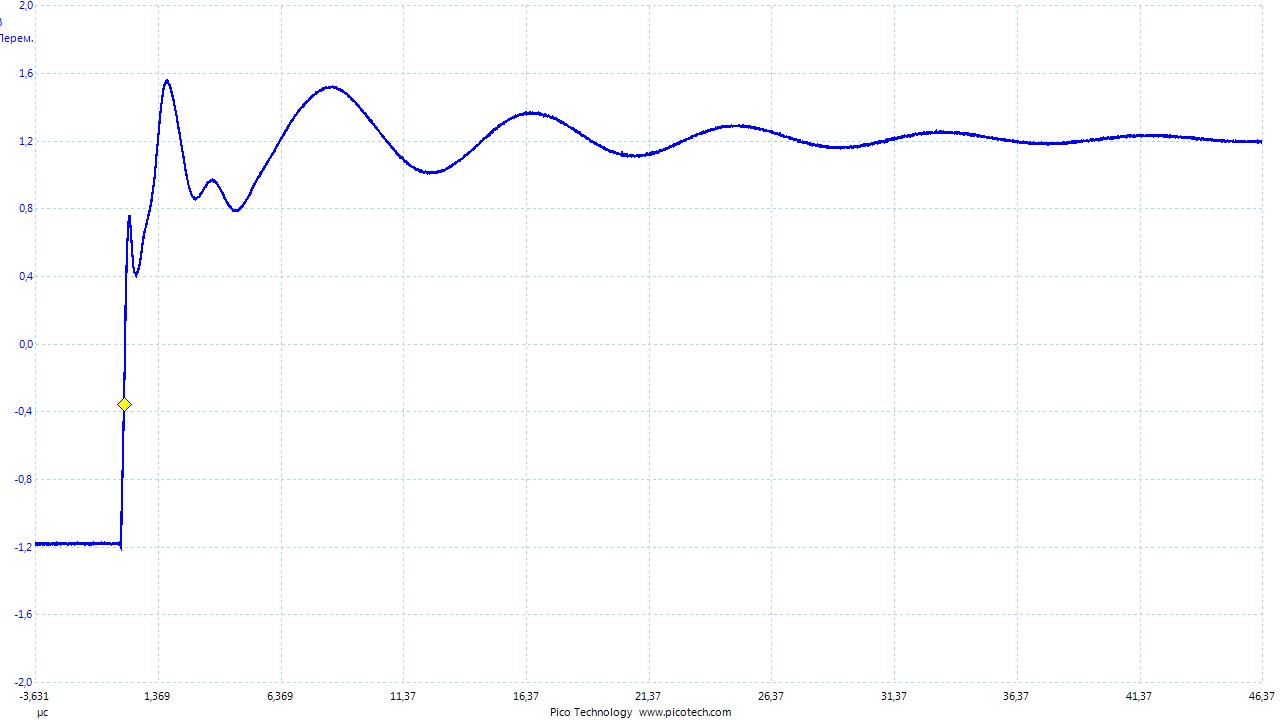

Померил реальный каскад на реальную нагрузку. Выходное сопротивление 8.3 Ом, ниженяя граничная частота по -3 дБ оказалась 22 Гц, что не столь уж плохо для столь гвенных трансов. Режим ламп - 108 Вольт 33 мА. Что сильно не понравилось - переходная характеристика. Ужас ужас. По АЧХ виден првал в 3 раза на 118 КГц.

[steel_monkey 99]

Кстати, подскажите пожалуйста высоковольтные (около 160 Вольт) электролиты в питание необходимо-достаточные.Сейчас стоят Хитано, но это вариант явно временный.

Изменено 6 июля, 2015 пользователем steel_monkey

[8street 393]

2 последовательно включенных силмика на 100V. 2 симметрирующих резистора в 300к параллельно электролитам.

Есть еще вариант с пленкой.

[Константин Мусатов 514]

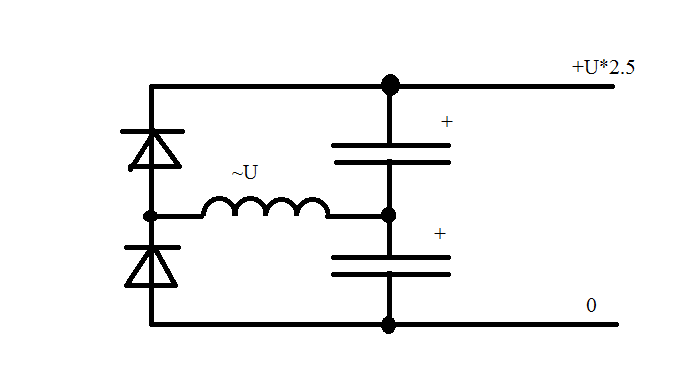

А еще лучше воспользоваться такой схемой выпрямителя

По сравнению с мостом, требуется в два раза меньшее напряжение обмотки и в два раза больший ток обмотки

Изменено 6 июля, 2015 пользователем Константин Мусатов

[steel_monkey 99]

А в чем преимущества такого выпрямителя перед двухполупериодной?

У меня, честно говоря, кЫноторон (А. Торрес (с)) стоит. Для задержки подачи анодного, и чтобы побольше напряжения упало. Потом, правда, выокоомные дросселя стоят, так что усилитель играет реально от последней банки.

Ставить банки последовательно - только как последний вариант.

Изменено 6 июля, 2015 пользователем steel_monkey

[anryarty 21 3 Тракты]

Не первый раз вижу про удвоители напряжения. Сам же имею положительный опыт удвоителя/утроителя в питании выхлопа простого цапа.

При измерениях пики кратные 100гц короче, и их меньше.

[steel_monkey 99]

Пики короче - это в спектре, или пики заряда емкостей? Последние надо как раз "размазывать" резисторами.

[Константин Мусатов 514]

Преимуществ такого выпрямления достаточно.

1. Не надо ставить выравнивающие резисторы, даже если увеличится утечка одного конденсатора, то разбаланса напряжения не будет.

2. При той же площади сечения вторичной обмотки, блок питания оказывается жестче, меньше дает просадку.

3. Требуется два диода, а не 4 для обычного моста или не требуется удвоенная обмотка для пуш-пул кенотронного выпрямителя (однако потребуются две обмотки накала).

По пульсациям у этой схемы нет никаких преимуществ, но и недостатков то же нет. Пульсации стандартные с частотой 100 Гц

[anryarty 21 3 Тракты]

Константин, как объяснить уменьшение пиков кратных 100гц на спектре? (в сравнении ДППВ от 24в переменки).

Утроитель с переменки 8.4в до 27в, далее резистор и 2 стабилитрона по 12в.

Изменено 6 июля, 2015 пользователем anryarty

[Константин Мусатов 514]

Я не могу давать объяснения не имея полной картины в сравниваемых решениях. Некая тонкость может заметно изменять ситуацию.

[Jaster 634 5 Тракты]

На практике уже применял подобный выпрямитель. Понравилось. Но конечное напряжение больше "гуляет" из-за перепадов напряжения сети. Других недостатков не обнаружил.

[Константин Мусатов 514]

Но конечное напряжение больше "гуляет" из-за перепадов напряжения сети.

К тому нет предпосылок. Либо не оптимальный выпрямитель был, либо так совпало с гулянием сети.

[steel_monkey 99]

Преимуществ такого выпрямления достаточно.

1. Не надо ставить выравнивающие резисторы, даже если увеличится утечка одного конденсатора, то разбаланса напряжения не будет.

А где такое нужно в ДПП или мостовом случае?



2. При той же площади сечения вторичной обмотки, блок питания оказывается жестче, меньше дает просадку.

Относительно ДПП/моста? Надо симулировать, сразу это не очевидно.



3. Требуется два диода, а не 4 для обычного моста или не требуется удвоенная обмотка для пуш-пул кенотронного выпрямителя (однако потребуются две обмотки накала).

Диоды разве дороги нынче?



По пульсациям у этой схемы нет никаких преимуществ, но и недостатков то же нет. Пульсации стандартные с частотой 100 Гц

у ДПП есть одно предполагаемое преимущество, а именно жесткая привязка земли к обмотке трансформатора. Не знаю, насколько это реально, но разумное зерно в этом есть.

Вообще, если на устройство влияет выпрямитель, устройство требует доработки.
