Lynx AES16

[bobbyGUN 26]

Помогите правильно настроить звук.

Удалил драйвера на встроенный Реалтек. Почистил реестр. Скачал с оф. сайта Lynx драйвер для AES16. Установил.

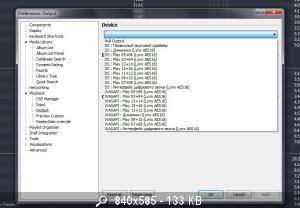

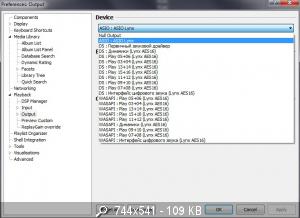

В фубаре:

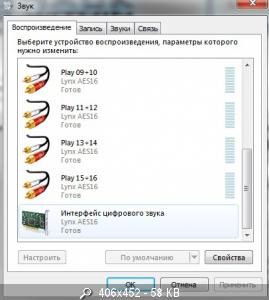

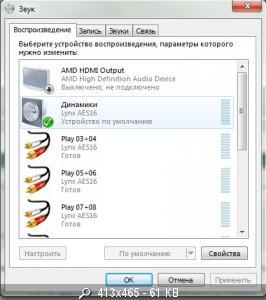

В Панели управления:

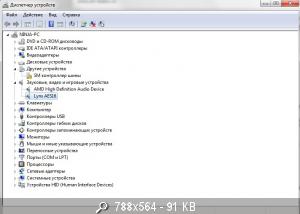

В Диспетчере устройств:



Воткнул в мать карту. Вставил стоковый шнур. Воткнул белый разьём в ЦАП. Подсоединил межблок.

Воткнул в INPUT1. Надеюсь правильно.

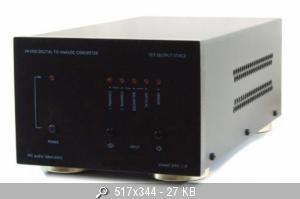

На ЦАПе горит Balance.



Звука нет. Что не так делаю?

[Dmitriy1963 211]

На цапе горит "баланс" - это тот выход, который подключен к входу стаксов? У меня на 007 стаксо усе "Баланс" - инпут 3.

[bobbyGUN 26]

Не могу понять в чём проблема. Не уж то этот sm контроллер шины не даёт звук?

Хотя не понимаю, почему после установки дров на AES16, вылез восклицательный знак.



Пробовал обновить драйвер с диска( который шёл на с мат. платой). Ничего не находит. С интернета не хочет обновляться тоже.



Dmitriy1963

Вы имеете в виду параллельный OUT? На 006tS нету 3.

[Dmitriy1963 211]

Надо понять, где теряется сигнал. Например, при выводе с линкса (картинка1) нужно выбрать тот провод, который подключен к ЦАПу. Провода стокового кабеля тоже пронумерованы. Нужно также вставить стоковый кабель в нужный из двух разъёмов на карте.

[Dmitriy1963 211]

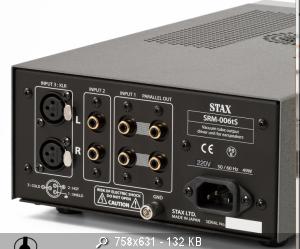

Нет, не параллельный выход, а судя по фото попы Вашего 006 - это большие разъёмы слева ( вход Баланс)

[Dmitriy1963 211]

т.е. мат плата и встроенный реалтек вообще ни при чём.

[Khronos 1 002]

bobbyGUN



1. Добавь ASIO в Foobar.

2. На шнуре есть стручки с названиями Input и output. Тебе нужен output 1. Да можно любой вообще, как настроишь. Но по дефолту надо 1.

3. Проверь, что есть звук, через DS. Если есть, то дальше ставь ASIO и смотри, как там. Так же контролируй через миксер карты, там видно, идет на нее что-то или нет идет. Если идет, а звука нет то надо смотреть, что с ЦАП. Если и ЦАП все вроде принимает, и вроде карта отправляет, тогда надо думать, такое у меня тоже бывало. Обычно рестарт компа помогал. Бывает ASIO канал забивается и не дает другим нормально работать. Но такое редкость.

[bobbyGUN 26]

Dmitriy1963

Пляха муха. То есть, получается что я не могу соединить ЦАП и усилитель по RCA межблоку?

У мня нет XLR шнурка.

[Khronos 1 002]

Dmitriy1963

Пляха муха. То есть, получается что я не могу соединить ЦАП и усилитель по RCA межблоку?

У мня нет XLR шнурка.



Можешь конечно. Тебе просто нужно переключится на вход 1 или 2. На усилке. А на ЦАПе не знаю, как там, обычно или тумблер баланс/небаланс или сразу и туда и туда идет.



Короче так должно быть

AES16 XLR в XLR вход ЦАПа (AES/EBU)

ЦАП RCA штур к усилку.

Все должно работать.

[Dmitriy1963 211]

Да нет, можно. только на цапе надо включить режим не "баланс" - есть другой режим? либо, действительно, идет везде сразу.

[bobbyGUN 26]

Да нет, можно. только на цапе надо включить режим не "баланс" - есть другой режим?

Есть. Два Coaxial, Balance и Optical.

http://doctorhead.ru/catalogue/?i=2095& ... r=4&inum=2

[Dmitriy1963 211]

На ЦАПЕ аналог аутпут лефт райт - соединяем с любым входом уся стакс (например, инпут1)

[Khronos 1 002]

bobbyGUN

И еще на будущее видишь там определяется Play 03+04 и т.д.

Так вот 01+02 - output 1 обычно по дефолту и обычно определятся, как само устройство.

03+04 - output 2 и т.д.



Проверь, что у тебя у AES16 шнур воткнут в тот разъем на котором сидят 1 по 8 каналы, может у тебя в том, в котором с 9-16.

Формально у тебя получится, что вроде как и карта все принимает, и ЦАП вроде как показывается, что сигнал есть. А реально у тебя сигнал идет по 1 каналу, а ЦАП ты подключил к 9-му.

[seraga 280]

bobbyGUN

И еще на будущее видишь там определяется Play 03+04 и т.д.

Так вот 01+02 - output 1 обычно по дефолту и обычно определятся, как само устройство.

03+04 - output 2 и т.д.



Проверь, что у тебя у AES16 шнур воткнут в тот разъем на котором сидят 1 по 8 каналы, может у тебя в том, в котором с 9-16.

Формально у тебя получится, что вроде как и карта все принимает, и ЦАП вроде как показывается, что сигнал есть. А реально у тебя сигнал идет по 1 каналу, а ЦАП ты подключил к 9-му.

Я помню этот прикол, хорошо, что с нами Женя был.

[bobbyGUN 26]

Что то я запутался совсем. По моему прикол где то зарыт там, про что пишет Кронос.

В карту воткнут стоковый кабель, который родной. В разьём А. Далее стоковый кабель, с разьёмом OUT1(белого цвета) воткнут прямо в ЦАП (AES/EBU).

ЦАП и усилитель соединён между собой межблоком RCA. В усилитель INPUT1, в ЦАП Coaxial.

На ЦАПе горит Balance, остальные пробовал перетыкать, там везде мигает лампочка. На усилителе горит INPUT1.



По сути, либо шнур от карты не тот воткнут( белый). Либо что то в настройках фубара. Сейчас кофе большой чан наварю, и буду пробовать.

И кстати, обязателен чтоли ASIO? Или это просто как совет, что он лучше WASAPI?

[Dmitriy1963 211]

Асио потом можно поставить. пока звук получить -хоть какой. Не надо в гнёзда коаксиал выход цапа тыкать - надо в средний ряд ЦАПА - не в нижний, а в средний ряд.

Да, проверить, есть ли звук на самой карте -там, когда установили дрова аес16, должна появится иконка либо на раб. столе, либо на панелях компа. При клике на эту иконку должны открыться окна самой карты, при проигрывании музыки должны дрыгаться индикаторы.



Вот тут темка с картинками в ссылках - когда-то напрягался тоже с подключением:

viewtopic.php?f=16&t=10308&start=30

[Khronos 1 002]

Что то я запутался совсем. По моему прикол где то зарыт там, про что пишет Кронос.

В карту воткнут стоковый кабель, который родной. В разьём А. Далее стоковый кабель, с разьёмом OUT1(белого цвета) воткнут прямо в ЦАП (AES/EBU).

ЦАП и усилитель соединён между собой межблоком RCA. В усилитель INPUT1, в ЦАП Coaxial.

На ЦАПе горит Balance, остальные пробовал перетыкать, там везде мигает лампочка. На усилителе горит INPUT1.



По сути, либо шнур от карты не тот воткнут( белый). Либо что то в настройках фубара. Сейчас кофе большой чан наварю, и буду пробовать.

И кстати, обязателен чтоли ASIO? Или это просто как совет, что он лучше WASAPI?



А почему на ЦАПе Balance, если у тебя подключение по RCA?



А все понял, фотку поглядел, мда... MS Audio жгут периодически, трудно было написать AES/EBU?

[bobbyGUN 26]

Dmitriy1963

Никаких иконок нигде нет. Качал отсюда: http://www.lynxstudio.com/support_downloads_results.asp



Шкалы прыгают при проверке звука, в панели управления. Я думаю с картой всё в порядке.

Поставил ASIO

[Khronos 1 002]

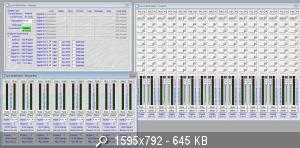

У тебя должна быть панель управления картой Lynx. Снизу, так же как у e-mu 1212m скажем. И вообще у всех видео, саунд карт есть панель управления.

Если дрова встали нормально, то должна быть.

http://www.lynxstudio.com/manuals/AES16eUserManual.pdf

[bobbyGUN 26]

На задней стенке, где разьёмы у ЦАПа. По моему не совсем удачно подписаны Coaxial. Или я вообще уже поехал куда то..



У тебя должна быть панель управления картой Lynx. Снизу, так же как у e-mu 1212m скажем. И вообще у всех видео, саунд карт есть панель управления.

Если дрова встали нормально, то должна быть.

В том то и дело, что дрова встали вроде нормально. А вот никакой панели нигде не вижу.

[Khronos 1 002]

В том то и дело, что дрова встали вроде нормально. А вот никакой панели нигде не вижу.



Когда на сайт заходишь посмотри, какой значек в браузере у закладки, вот с таким значком дрова в панели.

Далее ищешь Lynx Studio в пуске и запускаешь оттуда руками миксер, если нет так.



P.S. вообще я реально не понимаю откуда у вас ребята проблемы с этой картой, я ее первый раз принес, вставил, дрова с сайте установил и все сразу заработало. Я в панели управления только недели через 3 вообще начал реально копаться, когда просто любопытно стало.

[bobbyGUN 26]

Да, в пуске нашёл его.

[pkt 2]

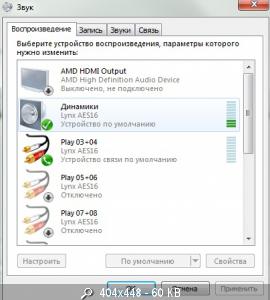

Далее - в винде - динамики(AES16)-устройство по умолчанию.

Кабель out1 в цап AES/ebu

2рса провода в верхние разъемы(левый правый) цапа и в усилитель.

и любой виндовый звук должен производиться в наушниках



Не забыть на цапе переключиться на AES вход

[bobbyGUN 26]

Ура.. Заработало.



Всем респект и уважуха. Сейчас буду тестить новый ЦАП.
