Lunch Box T-DAC

[MAC 18]

В выставочный зал магазина DOCTORHEAD передан первый экземпляр "Lunch Box T-DAC", это USB DAC с ламповым буфером. Желающие могут ознакомится и прослушать.

[Equalizer 15]

есть фотографии?

[MAC 18]

Да, есть, но не очень качественные

[Equalizer 15]

да так, примерно внешний вид и габариты прикинуть

[Alexander 717]

А подробнее про внутренности расскажите?

[MAC 18]

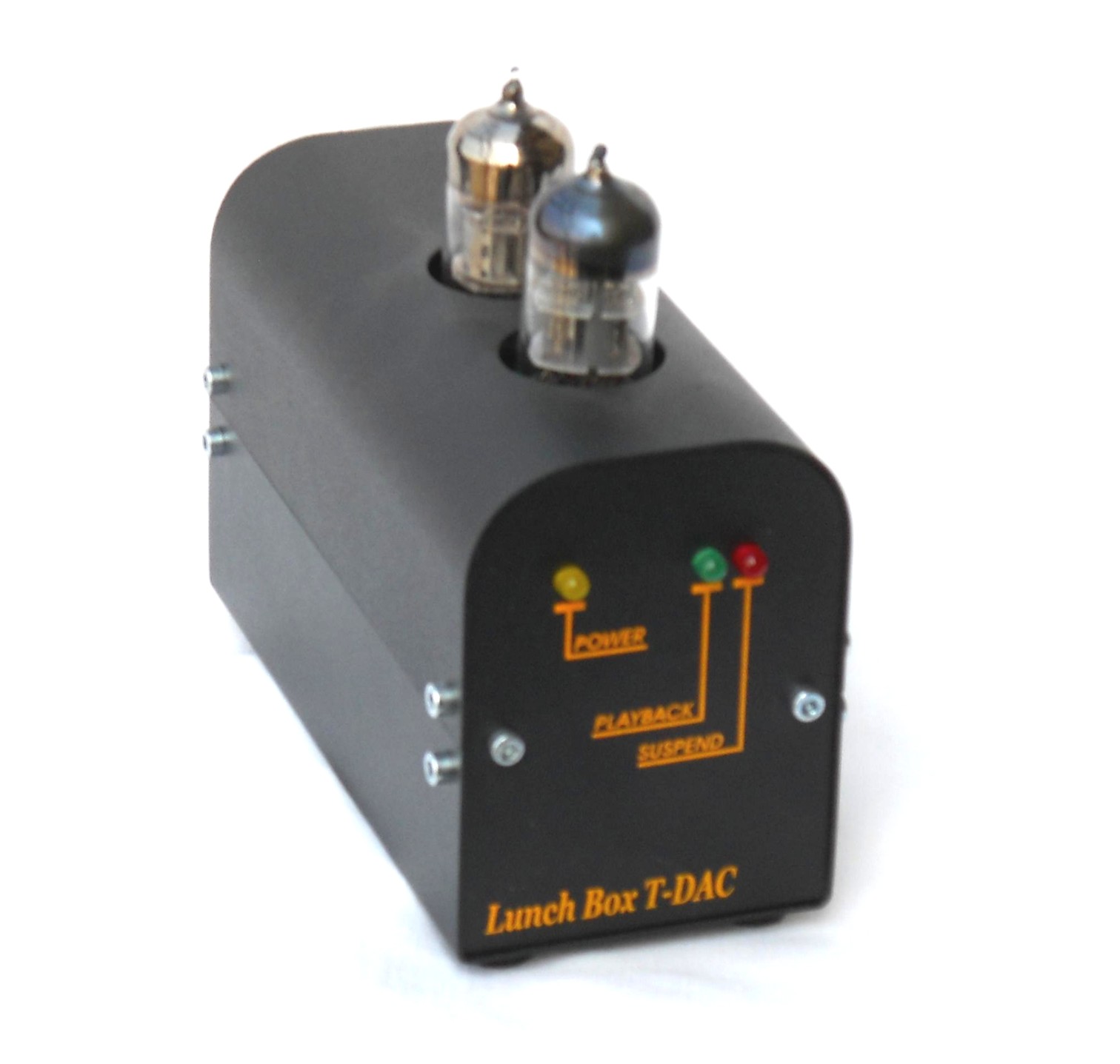

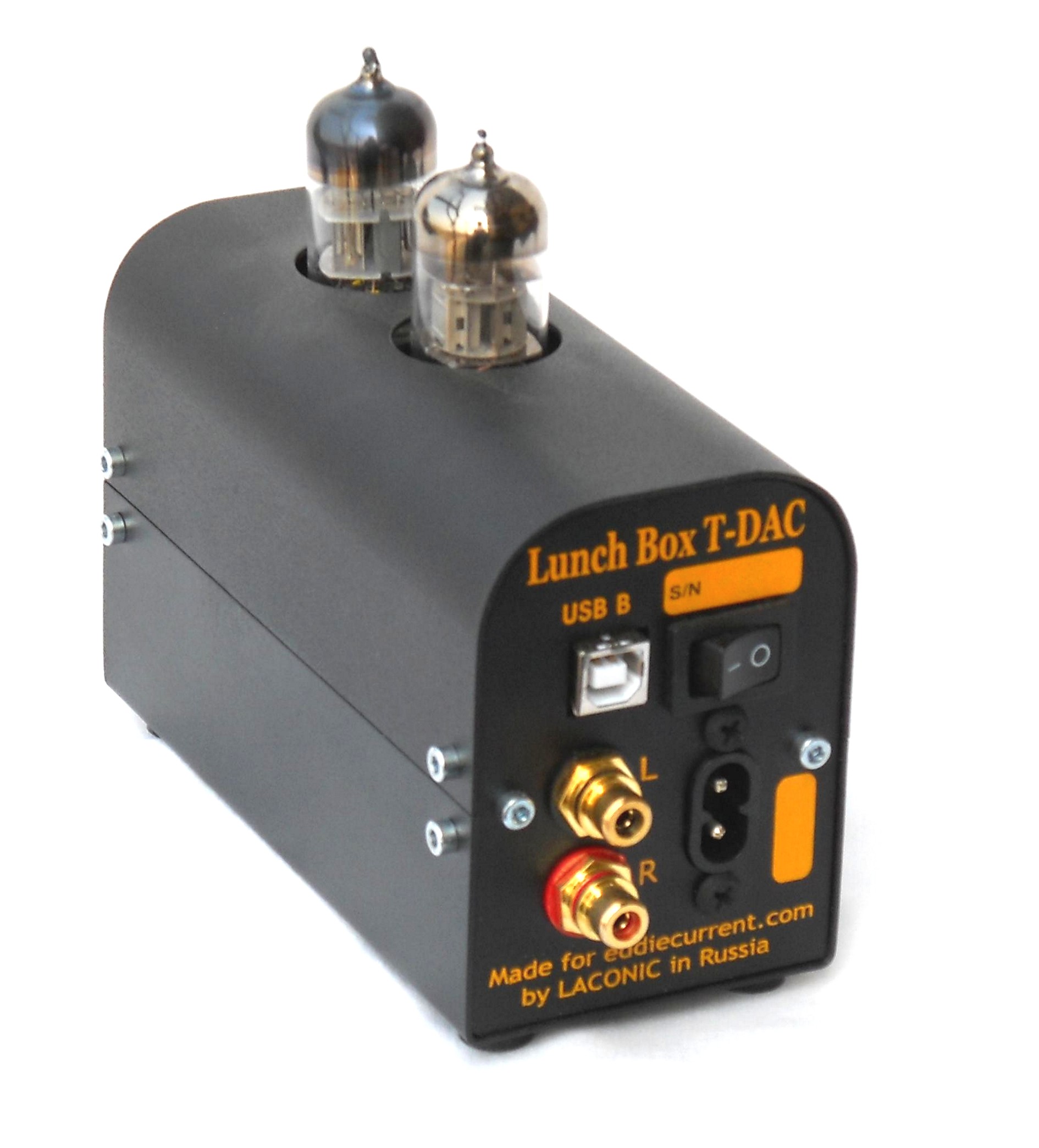

Фото, снят мыльницей, извините за качество.

По внутренностям, собран с использованием DAC PCM2702 производства Burr Brown и фильтра-буфера на р/лампах 6Н2П и 6Н23П. Конструкцией предусмотрен апгрейд на лампы ECC83 и ECC88.

[Drug 17]

Два паровоза рядом будут красиво смотреться

[KingFiercer 323 4 Тракты]

Интересный девайс. =) Сколько стоить будет?

[afanasy 1]

Два паровоза рядом будут красиво смотреться



Это уже ДЭПО получается!

[MAC 18]

Сколько стоить будет?

Примерно 7500 RUR

[immozart 985]

Ну что ж, симпатичный бюджетный ЦАП!

[seraga 280]

MAC

Я сегодня про КИТ этого изделия читал.

[MAC 18]

Да, есть и КИТ, но его человеку не имеющему опыта монтажа очень маленьких микросхем лучше не приобретать. Расстояние между ножками микросхемы 0,65 мм.

[andafan 97]

MAC



Очень интересно!

А версия с SPDIF входом не планируется?

[MAC 18]

А версия с SPDIF входом не планируется?

В планах есть, но еще не макетировался. Т-DAC создавался как "прикомпьютерный", а с SPDIF аппарат должен быть уже "привертушечный", хотя выход SPDIF есть в любом CDROMе, но не всякий его сможет вытащить.

[andafan 97]

MAC

Спасибо!

[MAC 18]

Наибольший интерес, наверно, будет представлять модуль, позволяющий из CDROM сделать вертушку весьма высокого качества. Особенно если CDROM старого образца, низкоскоростной, со стеклянными линзами и недеградированным лазером.

Такой модуль позволит сделать высококлассную аудиосистему за умеренные деньги

[Alexander 717]

Наибольший интерес, наверно, будет представлять модуль, позволяющий из CDROM сделать вертушку весьма высокого качества. Особенно если CDROM старого образца, низкоскоростной, со стеклянными линзами и недеградированным лазером.

Такой модуль позволит сделать высококлассную аудиосистему за умеренные деньги

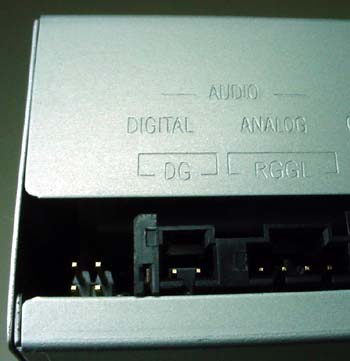

Я правильно понимаю, что достаточно спаять кабель, где на одном конце будет разъем к выходу Digital у сидирома, на другом конце, например, RCA, и в котором сигнальный контакт RCA соединить с контактом D, а земляной (или как его там) с контактом G, то у меня будет работать внешний ЦАП, у которого на входе RCA SPDIF?

[MAC 18]

Я правильно понимаю, что достаточно спаять кабель, где на одном конце будет разъем к выходу Digital у сидирома, на другом конце, например, RCA, и в котором сигнальный контакт RCA соединить с контактом D, а земляной (или как его там) с контактом G, то у меня будет работать внешний ЦАП, у которого на входе RCA SPDIF?



Не совсем, у CDROM выход SPDIF TTL уровня, однополярный, а RCA вход требует двухполярного. Т.е. требуется повторитель и крохотный трансформатор.

[Alexander 717]

Я правильно понимаю, что достаточно спаять кабель, где на одном конце будет разъем к выходу Digital у сидирома, на другом конце, например, RCA, и в котором сигнальный контакт RCA соединить с контактом D, а земляной (или как его там) с контактом G, то у меня будет работать внешний ЦАП, у которого на входе RCA SPDIF?



Не совсем, у CDROM выход SPDIF TTL уровня, однополярный, а RCA вход требует двухполярного. Т.е. требуется повторитель и крохотный трансформатор.



Понятно. Существуют ЦАПы со входом SPDIF TTL уровня?

[MAC 18]

Существуют ЦАПы со входом SPDIF TTL уровня?

Скорее всего нет, помехозащищенность несимметричной линии низкая, вряд-ли кто будет такой вход делать. Делают конверторы, подробнее по ссылке (на анг. языке):



http://www.epanorama.net/documents/audio/spdif.html

[Alexander 717]

Существуют ЦАПы со входом SPDIF TTL уровня?

Скорее всего нет, помехозащищенность несимметричной линии низкая, вряд-ли кто будет такой вход делать. Делают конверторы, подробнее по ссылке (на анг. языке):



http://www.epanorama.net/documents/audio/spdif.html



Спасибо! почитаю. Только одного не понимаю, зачем делать такой выход на сидироме, где он используется?

[MS audio laboratory 179]

Спасибо! почитаю. Только одного не понимаю, зачем делать такой выход на сидироме, где он используется?

На звуковых картах есть подходящий вход.

[andafan 97]

Наибольший интерес, наверно, будет представлять модуль, позволяющий из CDROM сделать вертушку весьма высокого качества. Особенно если CDROM старого образца, низкоскоростной, со стеклянными линзами и недеградированным лазером.

Такой модуль позволит сделать высококлассную аудиосистему за умеренные деньги



Ого!

[MAC 18]

Только одного не понимаю, зачем делать такой выход на сидироме, где он используется?

В CDROM SPDIF используется как промежуточный протокол, дальше идет встроенный DAC, но он как правило ущербный, "лишь бы был".
