Схема подключения, коммутация. провода... Как???

[SoniX 3]

Добрый день.



Значит так как на подавляющем большинстве, если не на всех усилителях, сзади входные разъемы - RCA, возникает вопрос по поводу подключения, коммутации, сопротивлений.



Итак, я имею у себя дома профессиональный студийный интерфейс Infrasonic Windy 6.





1) Power On/Off switch

2) External power supply connector ??? Connect to the included DC adapter

??? Note: If you have 4-pin FireWire connector that features on a lap-top computer usually, the bus power can??? be used. It should be required the external power supply?

3) IEEE 1394a(FireWire) Port

??? Connects the Windy6 to your computer using the included six-pin IEEE1394a(FireWire) cable.

??? 2 more Windy6s can be linked and used as multi-Device.

4) MIDI In/Out Port ??? Windy6 provides 16 MIDI channels I/O

5) S/PDIF 5/6 In/Out Connector ??? Windy6 has S/PDIF input and output(Coaxial) for digital connection

6) INSERT 1/2 Connector

??? Channel Insert 1/2 for connecting serial out board effects such as compressors (Tip : send /Ring : Return)

7) INPUT 3/4 Connector ??? Analog Balanced TRS Input Connector

8) OUTPUT 1/2/3/4 Servo-Balanced TRS Connector

??? The 4 output jack is built in a servo-balanced design, handling output level of unbalanced and balanced correctly.



С лицевой стороны имеем:





1, Power Indicator LED ???ndicates the status of power supply and digital input

2, Input Gain Control ??? Control input level of each microphone or line input (for both XLS and TRS)

3, SIGNAL and CLIP LED ??? Indicates the signal level of input 1/2 and clipping

4, INPUT 1/2 Connector ??? Analog Balanced XLR/TRS (NEUTRIK? Combo) Input Connector/ MIC must be connected by XLR.

5, Phantom Power (+48V) Switch ??? Supply 48V DC phantom power to input channels 1/2

6, Mix Level Knob ??? Mix the monitoring level between output 1/2 and output 3/4?? *Mix Level Knob

7, Headphone Output ??? The high powered stereo Headphone output

8, Headphone Level knob ??? Control the level of Headphone output





Данные по выходам карты:



ANALOG LINE OUTPUTS 1~4

Type Servo-Balanced 1/4” TRS Output

Level +4dBu nominal (@-10dBFS) , +14dBu max (@0dBFS)

Frequency Response +/- 0.05 dB, 20Hz to 20kHz +/- 0.2 dB 20Hz to 80kHz (@ 192kHz sampling rate)

Dynamic Range 115dB (1kHz @ -60dBFS, A-weighted)

Signal to Noise Ratio 115dB (A-weighted)

THD + N 0.0014% (1kHz @ -3dBFS)

Stereo Crosstalk < -110dB(1kHz @ 0dBFS)

D/A Converter(AK4620B) 24bit/192kHz 2channel



Headphone Output

Type Unbalanced 1/4” TRS Stereo Output Hi-gain and Hi-powered Class AB type Headphone amps.

Frequency Response +/- 0.05dB, 20Hz to 20kHz

Dynamic Range 110dB (1kHz @ -60dBFS, A-weighted, min gain)

Signal to Noise Ratio 110dB (A-weighted

THD+N 0.002% (1kHz @ -3dBFS, min gain)

Max Output Level +7.6dBV (@33 ohms)

Power into Ohms 175mW / channel (@33 ohms)

Output Impedance < 5 ohms

Load Impedance 16 to 600 ohms



Имеем также усилитель, скажем, Flux Lab:





Данные:



Технические характеристики

Импеданс наушников : 8-600Ом

Входное сопротивление: 50кОм

Выходное сопротивление оконечного каскада: 0,05Ом

Полоса воспроизводимых частот: 5Гц-400кГц -3дБ

Выходная мощность: <= 1,8Вт

Сигнал/Шум : 97дБ

Гармонические искажения : 0,001%

Напряжение питания: переменное 220В, 50/60Гц

Потребляемая мощность: 18Вт

Габариты: 255мм (Ш), 228мм (Г), 77мм (В)

Вес: 3кг



как их подключить между собой корректно и чтобы ничего не попалить?

[ringer 16]

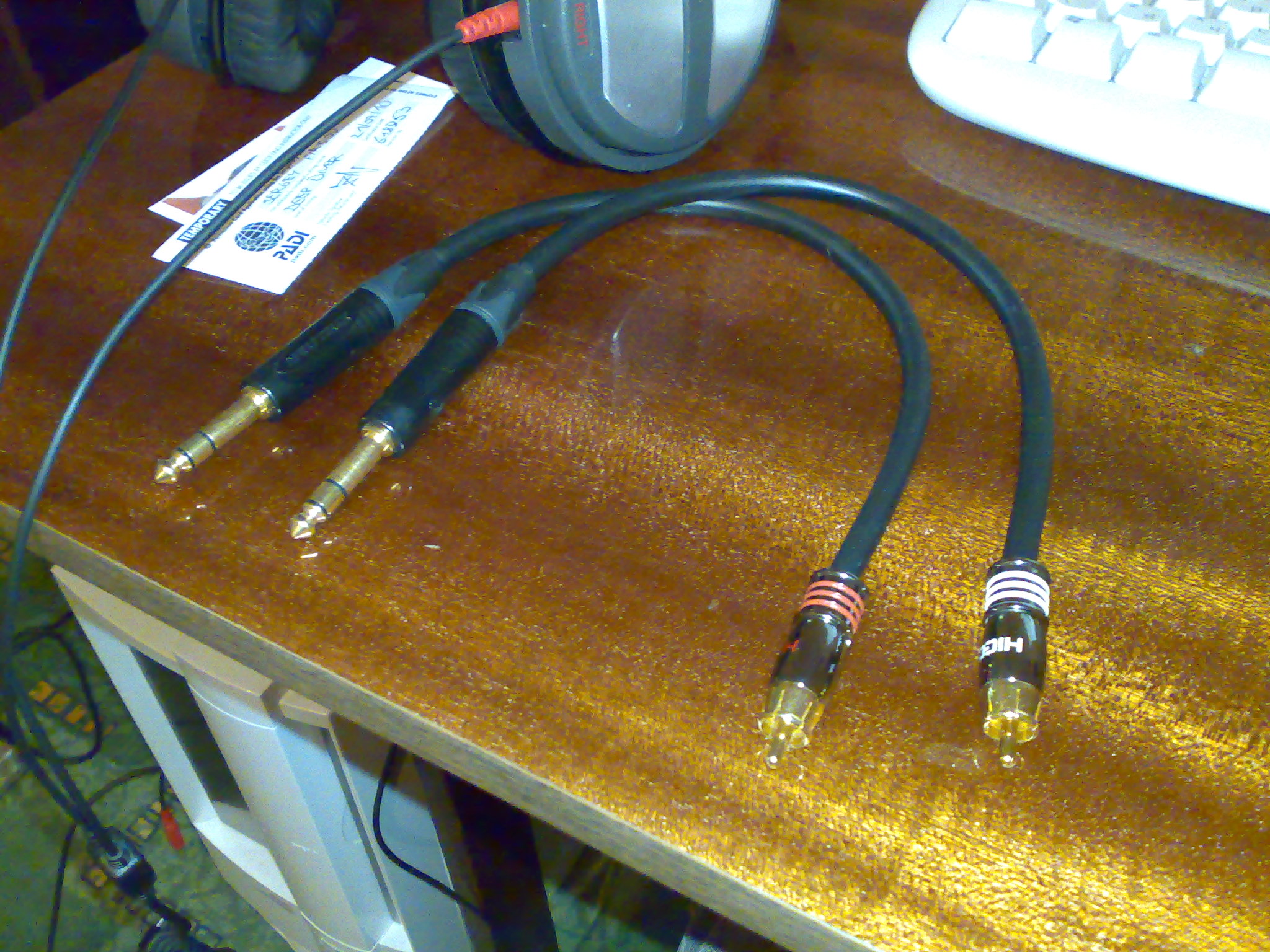

Вот такими штуками соединяете линейный выход сзади с усилителем. Джеки стерео или моно не важно. RCA коннекторы именно такие такие как на фотке не покупайте - внутренний диэлектрик от паяльника плавится. Отлчные коннекторы делает фирма Neutrik. Кабель любой микрофонный с хорошим экраном. Просто просите показать оголенный конец кабеля. Если к примеру экран состоит из алюминиевой фольги на которую сверху наложена медная сетка, то отлично... По ценам будет примерно 300р за коннектор, и 70-100р за метр кабеля.

[SoniX 3]

ringer

А поповоду сопротивлений всё нормально там? Входное у усилка 50 кОм... Выходное у карты я не знаю, там не будет ничего из ряда вон выходящего?

[ringer 16]

ringer

А поповоду сопротивлений всё нормально там? Входное у усилка 50 кОм... Выходное у карты я не знаю, там не будет ничего из ряда вон выходящего?



Конечно все нормально будет.

[clubnewmen 3 262 2 Тракты]

Можно попытаться сделать самому. Можно найти такие кабеля в профильных магазинах торгующими музыкальными инструментами.

Можно и в ДХ заказать кабель Klotz с любыми коннекторами.

[SoniX 3]

clubnewmen

Я себе делал паянные с каберями хорошими и TRS и мониторными разъёмами... Для акустики. У нас Музторг тут, знакомые ребята, так что сделают всё.

[clubnewmen 3 262 2 Тракты]

Ну вот в Музторге есть нужный кабель от Klotz

На его базе и делайте нужной вам длинны. Чем короче тем лучше и главное что бы он был НЕ микрофонный.

[SoniX 3]

Так мне надо два кабеля TRS-RCA, не Jack

[Вадим Арзамасцев 0]

SoniX

Можно заказать кабели с любыми разъемами у MS Audio Laboratory

[Bobby 5]

Чем короче тем лучше и главное что бы он был НЕ микрофонный.



А какая крамола заложена в использовании микрофонного кабеля?

Он ведь отличается лишь тем, что:

1. Балансный, как правило - 2 жилы сплетенные между собой.

2. Исполнение экрана отличается тем, что жилы завернуты в одну сторону для большей гибкости.

3. Внешняя оболочка толще и более гибкая.

4. Имеет меньшую погонную емкость.

Что не учтено? Очень интересно, как это может влиять на звук, если распаять его надлежащим образом (экран запаивается с одной стороны).

[clubnewmen 3 262 2 Тракты]

Bobby

Он отличается отличной работй в НЧ диапазоне и посредственной в облосити ВЧ.

[SoniX 3]

таким образом, какой кабель брать??? Аудиокабель? Баланс-небаланс, тонкий-толстый... Что именно?

[Bobby 5]

Bobby

Он отличается отличной работй в НЧ диапазоне и посредственной в облосити ВЧ.

А чем тогда подключают инструментальные микрофоны при записи

1. Скрипок

2. Тарелок ударных установок

Если на таких кабелях происходит деградация звучания на ВЧ- области звукового диапазона?



SoniX

Поступите проще:

Приобретите недорогой кабель (или закажите его тому, кто умеет держать паяльник в руках) типа того, что был показан на картинке выше. Определите для себя ценовую планку не ниже $15, чтобы избежать откровенного барахла при покупке.

Затем возьмите на прокат/под залог заведомо высококачественный и дорогой кабель любого из производителей, или несколько на перебор. Определите сами, имеет ли для вас разница в звуке при подключении различных кабелей и(или) навсегда задвиньте для себя эту тематику (или продолжайте искать свой вариант).

Вот как-то так...

[clubnewmen 3 262 2 Тракты]

Bobby

Ну кабеля бываю разные верно? Конкретно мой Klotz professional microphone cable зеленого цвета сильно гадит на ВЧ при этом передает глубочайший низ.

Я его использовл для сабвуфера.

[Equalizer 15]

Bobby

Ну кабеля бываю разные верно? Конкретно мой Klotz professional microphone cable зеленого цвета сильно гадит на ВЧ при этом передает глубочайший низ.

Я его использовл для сабвуфера.



а можно ссылочку на этот Клотз? ))

[SoniX 3]

clubnewmen

Т.е. просто смотреть "Аудио-кабель", но только чтобы не для микрофона, а именно как коммутация, к примеру, интерфейса и студийных мониторов??? Хм... Честно говоря, я када купил себе свои Ямашки, я даже не задумывался, сходил в Музторг и сказал спаять мне 2 кабеля TRS-XLR... И всё... Может они тоже гадят мне в мониторы, а я и не знаю???

[SoniX 3]

Приду домой сёдня - гляну что за кабеля у меня...

[SoniX 3]

Но я помню что брал именно балансный кабель... Туда другой и не сделаешь... Може Маранц... Он у них по-моему и был тока в бухте
