C A T A P H O N I C DAC 50 MICRO





Цифро-аналоговый преобразователь CATAPHONIC DAC 50 MICRO предназначен для работы с любым цифровым источником ( CDP , DVDP , компьютером ) , имеющим выход цифрового сигнала типа SPDIF .



Микроцап имеет :



-2 цифровых входа SPDIF : оптический и коаксиальный. Формат цифровых входов – до 96 кГц- 24 бит. Коаксиальный цифровой вход имеет развязывающий трансформатор.



-аналоговый , регулируемый линейный выход . Регулировка громкости осуществляется с помощью пассивной резистивной матрицы, которая коммутируется микрореле ( контакты –золото поверх серебра ). Шаг регулировки громкости -1 дБ , диапазон регулировки – 64 дб .

Регулировка громкости осуществляется кнопками, расположенными на передней панели , или с помощью пульта ДУ. Имеется возможность резкого уменьшения громкости на 20 дБ с помощью пульта ДУ ( mute ) .



-аналоговый выход для прослушивания на головные стереотелефоны. Усилитель для головных стереотелефонов работает в классе “ А “ и выполнен полностью на дискретных элементах . Выходное напряжение достаточно для работы с высокоомными стереотелефонами типа Zennheizer 580 600 650. Высокий выходной ток усилителя позволяет работать на низкоомную нагрузку до 8 Ом. Усилитель имеет защиту от КЗ в нагрузке.



-регулируемый аналоговый вход для подключения аналоговых источников сигнала. .



-переключатель фазы цапа “ 0 -180 “ ( только модель 50 ) . Тумблер переключателя фазы находится на передней панели.



-аккумуляторное питание ( под заказ ) . В микроцапе используется 12 шт. аккумуляторов емкостью около 2500 мАч , либо емкостью 3800-4500 мАч.



-сетевой выносной трансформатор для обеспечения режимов “ ЗАРЯДКА АКК. –РАБОТА “.



-стереопроцессор , имитирующий звук на головные стереотелефоны , -как на АС .

В результате этого отсутствует неприятный эффект локализации звука внутри головы слушателя. Поставляется под заказ.





В микроцапе используется приемник SPDIF , имеющий сверхузкую полосу пропускания , за счет чего подавляется входной джиттер. Трансформаторная развязка , при включении коаксиального входа , а также использование оптического цифрового входа , позволяет избавиться от помех источника , которые могут попасть в микроцап по земляной шине. Особенно актуально это при использовании компьютеров , БП которых имеет сильные импульсные помехи.



В микроцапе используется мсх РСМ 1794 ( в модели 500 ) , имеющая внутренний цифровой фильтр, подавляющий зеркальную помеху на 130 дБ. В модели CATAPHONIC DAC 50 MICRO используется асинхронный интерполятор, работающий в качестве цифрового фильтра , в синхронном режиме - типа SRC 4192 , имеющий степень подавления зеркальной цифровой помехи 143 дБ. Модель “50 “ имеет 2 мультибитные мсх цапов типа РСМ 1704 UK. Все вышеуказанные мсх – производства фирмы Burr-Brown , являющейся мировым лидером по производству высококачественных мсх цапов.



В качестве преобразователя I/U в микроцапе используются ОУ , выполненные на дискретных компонентах. Выходной каскад дискретного ОУ работает в классе “A “ .



В модели “ 500 “ используется цифровой корректор предискажений для формата CD . В модели “ 50 “ –используется аналоговый корректор предискажений (de-emphasis ) , переключаемый с помощью микрореле.



Для обеспечения максимально короткого пути сигнала в микроцапе используются фильтры 1-го порядка . Во всех корректирующих цепях используются высококачественные полипропиленовые конденсаторы фирмы Wima .







вес 0,6 кГ ( без акк. ) 1,1 кГ ( с акк . )



габариты 138х34х200 мМ





кому интересно - пишем на cataphonic пес engineer.com

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Прошу мне извинить , но старый ящик глючит , поэтому я прошу прощения , если не смог ответить . Просьба писать cataphonicnew пес mail.ru .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

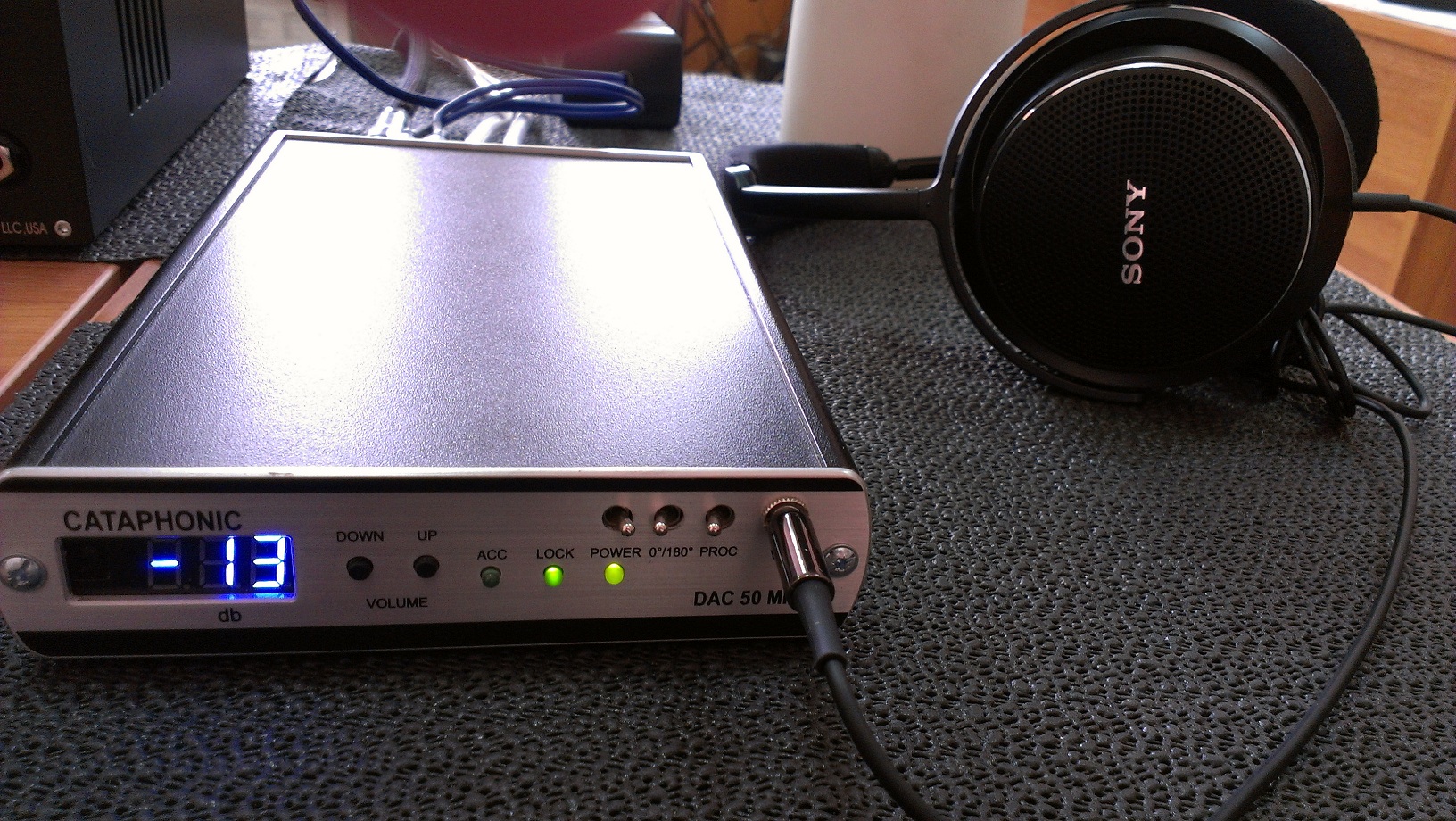

Оживлю немножко тему. Попал ко мне на стол сей чудный ящик. :)



[attachment=0]IMAG0243.jpg[/attachment]



Какие впечатления?
