по мощности не подходят, нужно минимум с 0.8a

Забейте в поиске на Али 50VA HIFI DC5V 9V PSU и закажите 5 или 9-вольтовую версию.

Отличный линейный БП. Внутри подстроечник, установите выходное напряжение по своему желанию.

Изменено 8 апреля, 2020 пользователем HOOD

[Игорь Тихомиров 347]

по мощности не подходят, нужно минимум с 0.8a

БПС 6-1 на максимальный ток 1А .

Изменено 8 апреля, 2020 пользователем Игорь Тихомиров

[Aibek 1 074]

@Игорь Тихомиров,

увы, Блок питания (адаптер) БПС 6-1 (6В, 0.7А, 4.2Вт)

[Игорь Тихомиров 347]

БПС 6-1 (6В, 0.7А, 4.2Вт)

У него максимальный ток 1 А. 0,7 А это номинальный (в непрерывном режиме). Изменено 8 апреля, 2020 пользователем Игорь Тихомиров

[АНДРЕЙ Л. 51]

Доброго дня всем!

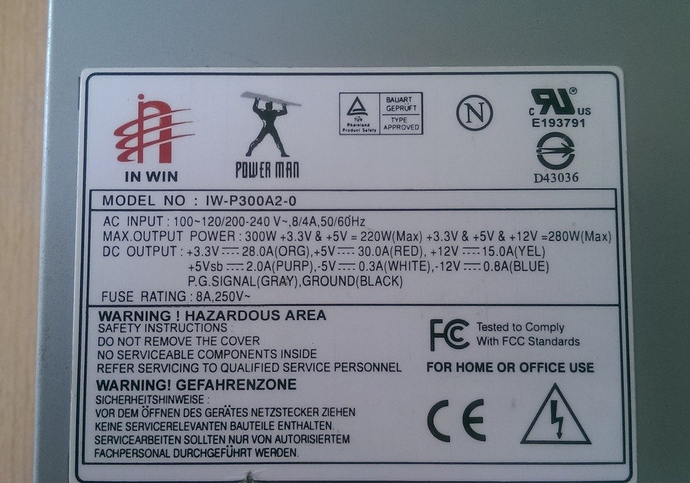

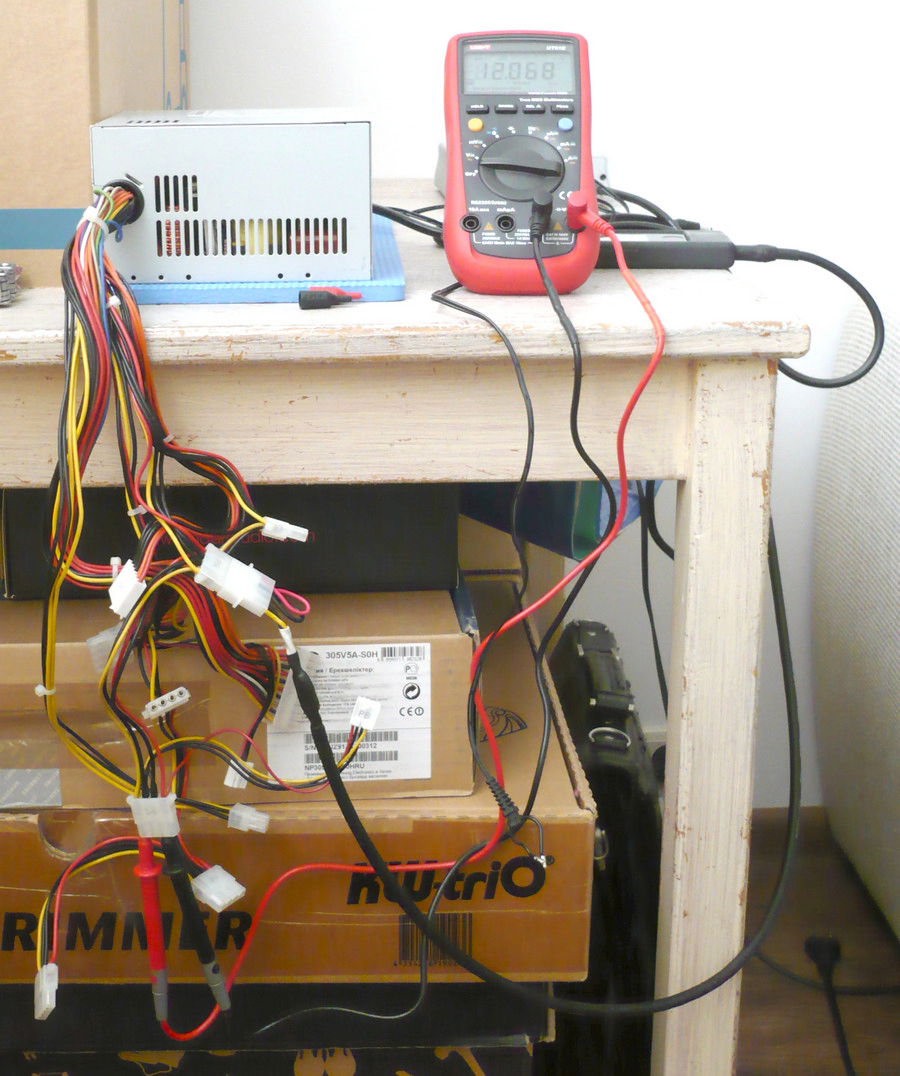

Пока с ЛБП для своего ЦАПуся дела не складываются решил попробовать то, что есть в наличии и пока бездействует. А именно БП от стационарного компа, “Power Men IW-P300A2-0” Он намного мощней и соответственно больше размером штатного. Вот его характеристики. У штатного мощность расчитана на нагрузку 1.8А у этого на 15А на 12В.

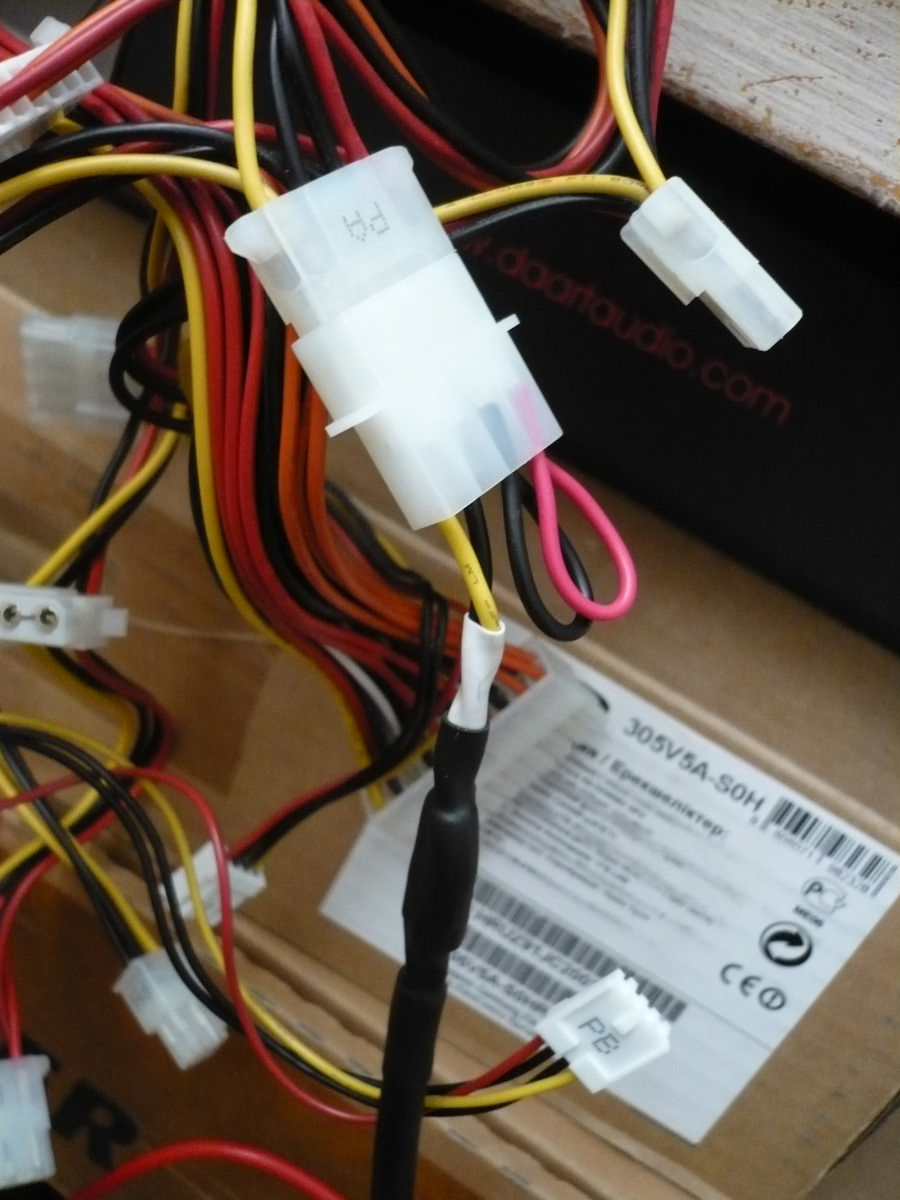

Меня вот какой вопрос интересует господа. А вот обилие стольких кишок не является ли так сказать "антенной" для ловли всевозможных наводок и помех?

Про изменение в звучании не вдаваясь в подробности, могу сказать, что стало немного громче звучать.

Изменено 2 мая, 2020 пользователем АНДРЕЙ Л.

[Dmitry KLD 1 495]

Всем привет.

Решил выполнить рекомендации Игоря Тихомирова (они даны в начале темы).

Нашёл промышленный трансформатор стержневого типа, на 600 Вт, производство ГДР, лет 40 ему, по-моему.

Обмотки первичная и вторичная равномерно разделены по стержням, дополнительно разделены на отдельные секции и не намотаны одна поверх другой, как трансформаторах броневого типа.

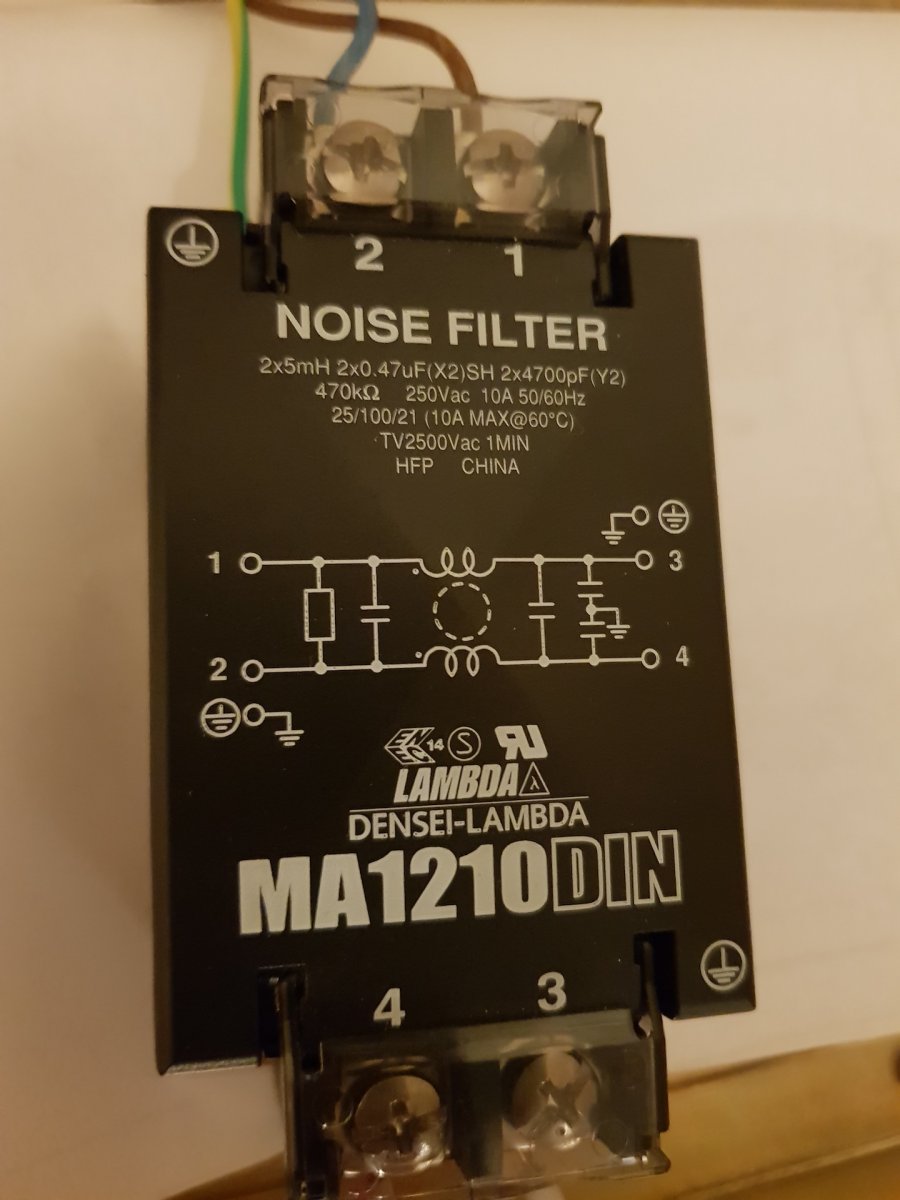

Искал трансформатор именно этого типа, так как обмотка разделена на две равные части, они включены навстречу друг другу, и  помехи должны компенсироваться. Включение первичной обмотки произвел через промышленный Noise Filter. Получился полновесный разделительный трансформатор с гальванической развязкой и входным фильтром помех. В принципе, вышли практически нулевые затраты, организовалась простая схема в реализации.

А вот со звуком произошли реальные улучшения. Особенно хорошо слышна разница на высоких частотах. Появилась их детальность, разборчивость, разнообразность. Да и целом звук как бы "выровнялся", стал неутомительным,  интересным, более телесным.

Решил протестировать всё это на недорогом Burson 160DS, который стоял без дела, из за своеобразного звучания, которое здесь часто описывали как стерильное, сухое, "частокол" и прочее.

Теперь, пожалуй, я не могу подтвердить ни одно из этих утверждений. Не высший класс, разумеется, но всё стало звучать более достойно.

Далее продолжу ещё некоторые эксперименты, по оптимизации питания источника.

К чему я это написал, когда об этом написано-переписано?

Простые решения самодостаточны порой, если это устраивает, то в принципе для подобного класса аппаратов это более чем оптимально.

Игорю спасибо!

На фотографиях всё выполнено "на соплях", в целях эксперимента. Далее всё оформлю как нужно.

Если есть такие то рекомендации, не стесняйтесь в своих порывах)



[HOOD 5 343]

10 минут назад, Дмитрий Калининград сказал:

А вот со звуком произошли реальные улучшения.
... Если есть такие то рекомендации, не стесняйтесь в своих порывах)

Пару недель послушаете, а потом обратно переключите просто в розетку.

Если улучшения были реальными, а не гримасами психоакустики, то ухудшение будет слышно ещё сильнее и в конкретных деталях.

Тогда и расскажете....



Изменено 24 марта, 2021 пользователем HOOD

[Dmitry KLD 1 495]

1 минуту назад, HOOD сказал:

Пару недель послушаете, а потом обратно переключите просто в розетку.

Если улучшения были реальными, а не гримасами психоакустики, то ухудшение будет слышно ещё сильнее.

Тогда и расскажете....

Понимаю и принимаю ваш скептицизм. Сейчас я думаю "вряд ли".

Но время покажет. Думаете заблуждаюсь?

[HOOD 5 343]

Только что, Дмитрий Калининград сказал:

Думаете заблуждаюсь?

Об этом я ни слова не написал.

Просто уже проходили внезапное возникновение нереальной "прозрачности" на ВЧ, а оказалось что за стеной импульсный блок питания от игрового ноутбука в розетку включили.

[Dmitry KLD 1 495]

Только что, HOOD сказал:

Об этом я ни слова не написал.

Просто уже проходили внезапное возникновение нереальной "прозрачности" на ВЧ, а оказалось что за стеной импульсный блок питания от игрового ноутбука в розетку включили.

У меня не тот случай)

Как вариант, будет это работать именно с Burson. Раз его хозяину это нравится.

Было реально хуже, в разные периоды времени суток и  года.

Кстати, "за стеной" у меня никого нет. У меня свой дом, так что все от меня достаточно далековато)

[HOOD 5 343]

13 минут назад, Дмитрий Калининград сказал:

Кстати, "за стеной" у меня никого нет.

Речь не о том, что кто-то за стеной, а о различии между кажущимися псевдо-улучшениями и реальными.

И полностью оценить это можно только привыкнув к новому звуку и расслушав малейшие нюансы, а потом вернувшись к старой схеме подключения.



Изменено 24 марта, 2021 пользователем HOOD

[Dmitry KLD 1 495]

1 минуту назад, HOOD сказал:

Речь не о том, что кто-то за стеной, а о различии между кажущимися псевдо-улучшениями и реальными.

И полностью оценить это можно только привыкнув к новому звуку и расслушав малейшие нюансы, а потом вернувшись к старой схеме подключения.

С этим не поспоришь, есть своя философия.

Но "сегодня", уверенность в том что останусь на такой схеме питания, меня не покидает)

Да и заняться после работы, пока всё равно, нечем.

[HOOD 5 343]

18 минут назад, Дмитрий Калининград сказал:

С этим не поспоришь, есть своя философия.

Всего-навсего, методология, а не критика.

Убираете то, что было добавлено, и вся разница налицо, если она реально была....

Люди бывает, кругами ходят не по одному разу. Добавляют что-то, добавляют, "качество растёт" с каждым разом всё больше, а потом слышат минималистичный референсный тракт и понимают, что заигрались. Проходили такое не раз.

Изменено 24 марта, 2021 пользователем HOOD

[Dmitry KLD 1 495]

1 минуту назад, HOOD сказал:

Всего-навсего, методология, а не критика.

Убираете то, что было добавлено, и вся разница налицо, если она реально была....

Для чистоты эксперимента, нужно реализовать все нагромождения, для начала.

Ну а потом, методология.

Куда же без неё, здесь форум верующих но сомневающихся)

[HOOD 5 343]

4 минуты назад, Дмитрий Калининград сказал:

Ну а потом, методология.

Куда же без неё, здесь форум верующих но сомневающихся)

Да можно вообще на это внимания не обращать. Этож не ради спора.

Нравится, и слава Богу....

Просто, Вы написали - "Если есть такие то рекомендации, не стесняйтесь в своих порывах) ".

Изменено 24 марта, 2021 пользователем HOOD

[Dmitry KLD 1 495]

1 минуту назад, HOOD сказал:

Да можно вообще на это внимания не обращать. Этож не ради спора.

Нравится, и слава Богу....

Просто, Вы написали - "Если есть такие то рекомендации, не стесняйтесь в своих порывах) ".

С удовольствием принимаю)



[Dmitry KLD 1 495]

Подведу итог своим опытам по разделительному трансформатору и сетевому фильтру, их влиянию на звук.

Началось всё с блендера, вернее факта  приобретения его моей женой. При его использовании, в момент  включения,  в сеть проникают помехи, вызванные коммутационным процессом.

От них мой ЦАП Метрум Октав просто сходил с ума, выпадали целые фрагменты звука. Именно этот фактор, заставил меня немного позаниматься этим вопросом, переборов свою лень.

Как выше я уже писал, дополнительно в линию питания был установлен разделительный трансформатор плюс фильтр с затуханием в диапазоне до 540 кГц.

Результат таков: теперь, помеха ослаблена до такой степени, что ее влияние на звук не только отсутствует, но и не прослушивается, в принципе в звуковом тракте.

Пробовал ставить фильтры других производителей, понял что влияние на звук они оказывают значительное. Больше всего не понравилось впечатление от фильтра белорусского производителя F&F OP230. Его установка в линию питания, производит самое неприятное впечатление оказываемым влиянием на звук.

В ходе экспериментов, остановился на первоначальной связке фильтр-трансформатор, так как именно она наиболее оптимальна с моей точки зрения влиянием на звук,  технически обеспечивает параметры, исключающие влияние  на процесс в целом.

Всем хорошего звука, удачи)



Дополню описание ещё одним наблюдением: корпус аппарата стал меньше нагреваться, при одной и той же величине питающего  напряжения (снимаемого со вторичной обмотки разделительного трансформатора). А вот железо разделительного трансформатора, ощутимо нагревается.

Изменено 28 марта, 2021 пользователем Дмитрий Калининград

[Игорь Тихомиров 347]

Всем добрый день... Рад, что хоть кому то материал пригодился.

[vladbit 567]

Электро Магнитная Совместимость (ЭМС) - термин из советских времен, который и сейчас является стандартом в нашей современной отечественной технической литературе. Всегда интересовала устойчивая работа устройств в сочетании с другими устройствами с точки зрения сбоев или ухудшения технических параметров при их взаимодействии или совместной работе.

Для аудио актуальнее термин EMI  или ЭМИ (Электро Магнитная Интерференция), наряду с радиочастотной интерференцией (RFI), так как такая взаимосвязь не приводит к сбоям или неисправности, а только к влиянию на  звуковой сигнал.

P.S. Материал нормальный, пригодится.
