Приветствую любителей музыки!

Внезапно стал обладателем этой древности:

Характеристики





3-х полосная напольная АС с фазоинвертором

Диапазон частот: 40 (-8 дБ) – 25000 Гц

Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ

Чувствительность: 84 дБ (0,31 Па/√Вт)

Гармонические искажения при звуковом давлении 90 дБ на частотах:

250 – 1000 Гц: 2

1000 – 2000 Гц: 1,5 %

2000 – 6300 Гц: 1 %

Сопротивление: 8 Ом

Минимальное значение импеданса: 6,4 Ом

Предельная мощность: 50 Вт

Кратковременная мощность: 75 Вт

Вес: 15,6 кг

Размер: (ВхШхГ): 58х28х30 см

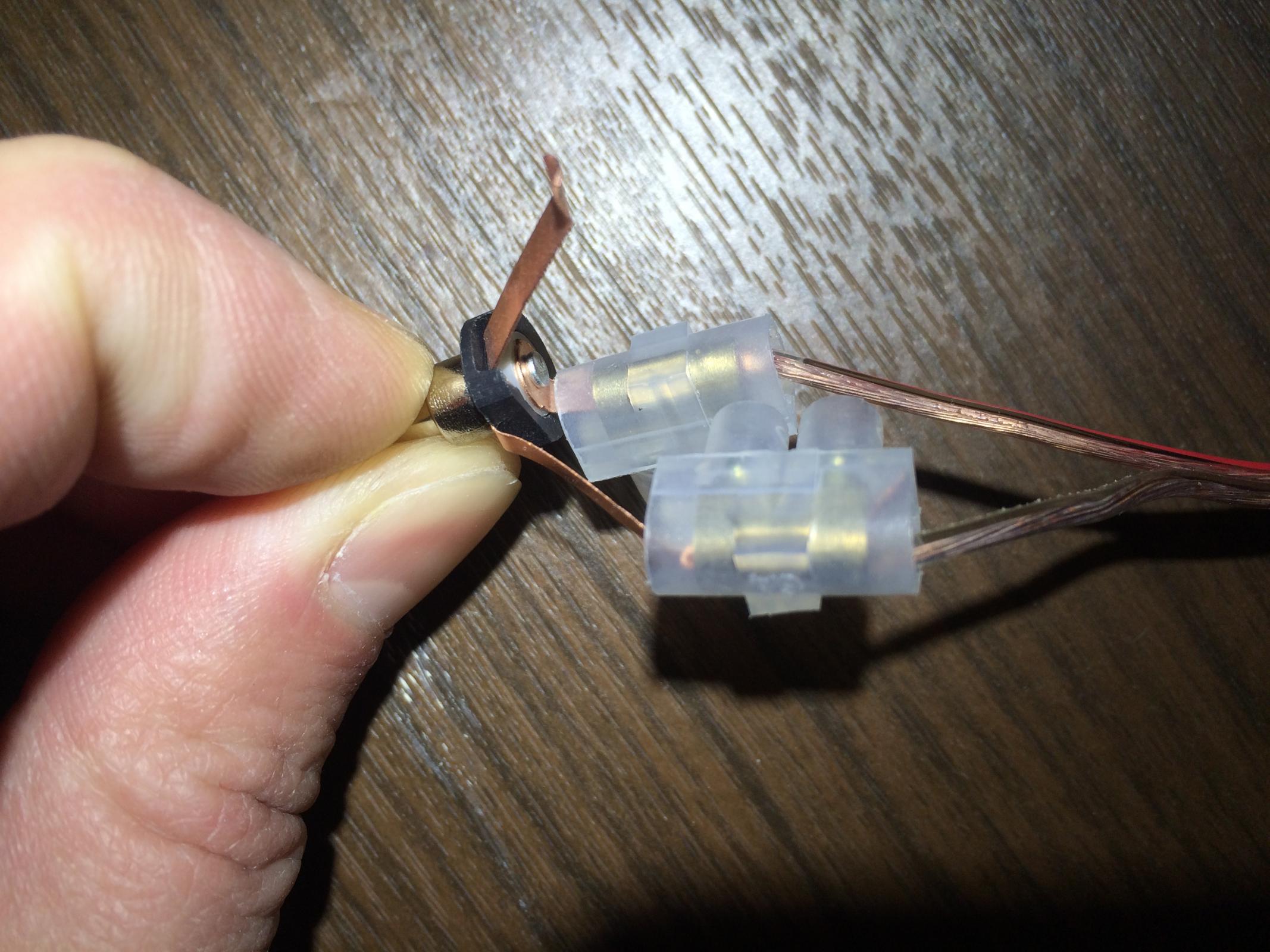

Наспех скрутил проводок для проверки:



Из каждой колонки торчат по два провода, единственный мой источник c4pro. Подключая колонки по отдельности не услышал НЧ динамика, ни на первой ни на второй. ВЧ и СЧ играют нормально.



Думаю варианта может быть всего три:

1-На обоих колонках сгоревшие НЧ, либо обрыв проводников.

2-Мощность сигнала слишком слаба, пройдя через внутреннюю схему АС его уже не достаточно чтобы НЧ издавали хоть какой-то звук.

3-Из-за длительного воздействия сырости и перепада температур (хранились в гараже, с остальным мусором) повреждены элементы схемы. Довольно избирательно надо сказать...



Вот собственно такие внутренности, взял фотку с интернета, эти пока не разбирал:



Подскажите пожалуйста, в чем может быть проблема.

Изменено 28 ноября, 201510 г пользователем Radio_shack

Ну как бы, без усилителя их нет смысла подключать. Динамики можно прозвонить тестером, либо просто подать на каждый из них сигнал в обход фильтра. Замерить и в случае необходимость заменить емкости.

Вот только что занимался этим вопросом, когда доставал динамик одного проводка на клемме не оказалось, была еще надежда. Но к сожалению ни на мультиметр, ни на сигнал напрямую, динамик не среагировал. Вторую колонку даже разбирать не стал. Видимо их не очень жалели в свое время.

Схемка кстате там немного отличается от фото в первом посте. Ну да ладно, тему можно закрывать.

Изменено 29 ноября, 201510 г пользователем Radio_shack

Вот только что занимался этим вопросом, когда доставал динамик одного проводка на клемме не оказалось, была еще надежда. Но к сожалению ни на мультиметр, ни на сигнал напрямую, динамик не среагировал. Вторую колонку даже разбирать не стал. Видимо их не очень жалели в свое время.

Схемка кстате там немного отличается от фото в первом посте. Ну да ладно, тему можно закрывать.

на некоторых динамиках проводок от клемника идет к задней стороне диффузора где вмонтированы металлические площадки от которых тонкая медь идет на катушку. если ваши динамики такой конструкции и катушка жива то можно подпаяться к этим площадкам. можно звонить в них, если катушка не сдохла то тестер покажет кз. этот трюк например проходил с этими динамиками (контактные пластинки на дифузоре видно, сзади к ним тянутся провода)

Изменено 29 ноября, 201510 г пользователем parmezanen

Да, конструкция именно такая, но обрыв в катушке.
