Laconic - транзисторный КИТ

[Cashmoney 169]

Наконец то собрал, выражаю благодарность и respect за разъяснение разных вопросов мне - человеку неопытному: SergAl, Lukich, ringer, LabAT.



Собрал без фанатизма, от родной комплектации остались: корпус, разъем neutrik, подстроечники, переключатель on/off.



Изменения:

Плата питания: ТТП15 18V, L7818, ATL IEC, 1N5818, Nichicon KW 6800мкф, fuse.

Плата усилителя: Toshiba 2SC2238/2SA968/2SC1815GR, APLS blue, Mundorf MCap-ZN Tinfoil 2.7мкф 250VDC, RCA Cardas CTFA.

Заземление как тут описано: http://www.amb.org/audio/mmm/



Все остальные конденсаторы Elna Sillmic тех же номиналов что и в комплекте самого TLM07. Резисторы: Vishay - 2ом, Kiwame 5W - 3.6ком, все остальные Takman 1W тех же номиналов что и в комплекте TLM07.



Так как корпус приехал в "непотребном" виде, поцарапанный, передняя панель - алюминиевая заготовка и не более, то пришлось доводить корпус до ума самому.



Прошу не судить строго, получилось как получилось. Все работает отлично, шума нет, запас громкости хороший.







остальное в галерее.



Так как в создании своего TLM07 использовалась краска синий металлик Лагуна, то решил назвать усилок TLM07 Blue Lagoon Edition. Краска играет светом, поэтому снять так красиво как она выглядит в реале, сложно.

[Lukich 1 496]

Cashmoney усилок выглядит здорово!

С такой комплектухой и играет наверняка отлично!

[ringer 16]

Cashmoney

Клево выглядит

Но я бы не сказал что обошлось без фанатизма

[ringer 16]

Так как с модом LabATa греются транзисторы сильно задумался по поводу радиаторов. Да и так как сейчас есть чем измерять коэффициент передачи подобрал с маленьким отклонением.

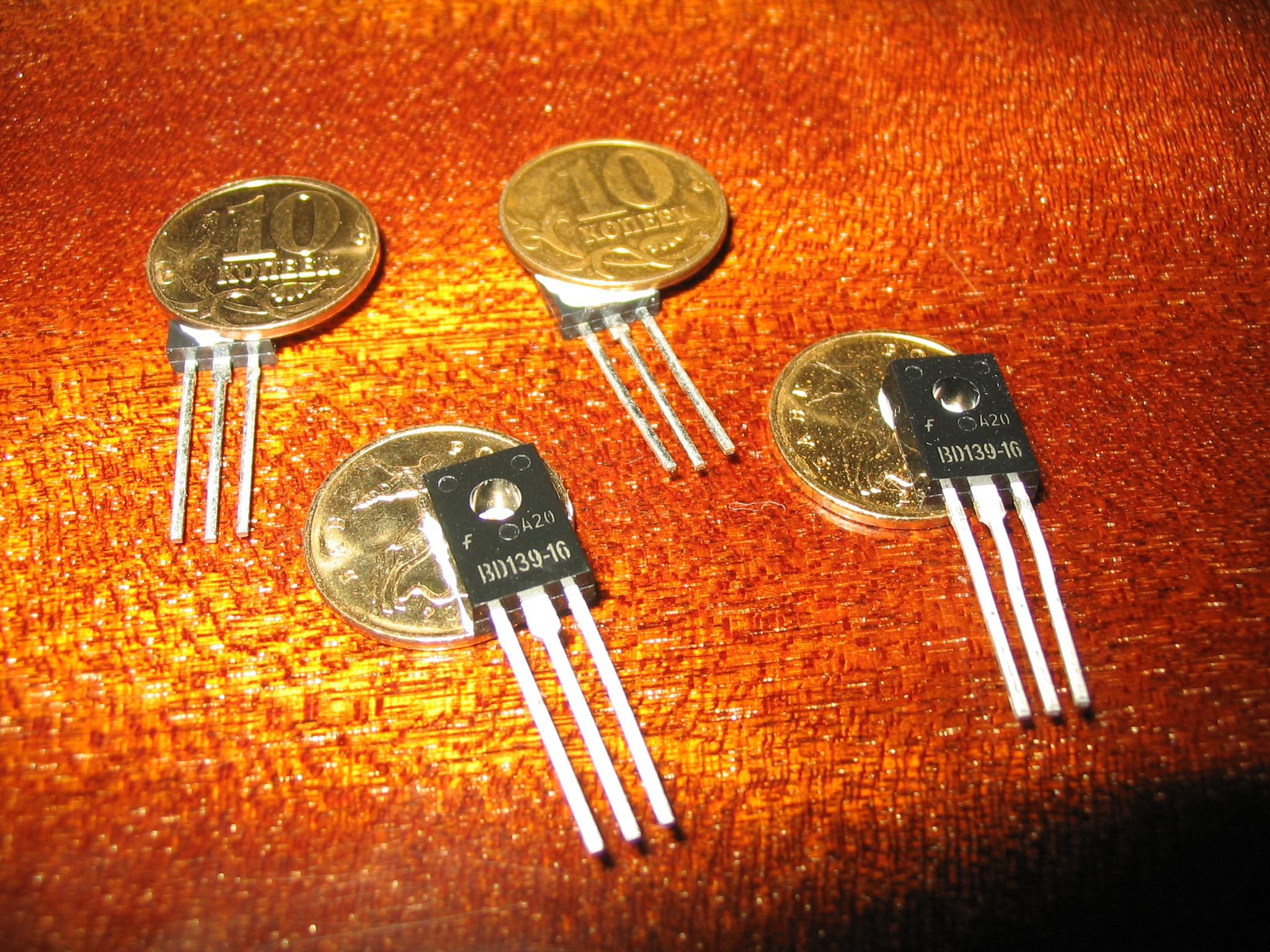

Решил повесить вот такие радиаторы. Не поверите, они стоят по 10 копеек

[Cashmoney 169]

Cashmoney

Клево выглядит

Но я бы не сказал что обошлось без фанатизма



это просто педантичный подход к сути вопроса и не более.



оригинальные радиаторы

[SergAl 0]

Cashmoney

Наконец свершилось. Поздравляю!

Выглядит очень хорошо. Может и к лучшему, что корпус пришёл поцарапанный, зато теперь такого, как у вас ни у кого нет.



Но главное, чтобы звук соответствовал, на что очень надеюсь.

[Cashmoney 169]

пока буду греть 300 часов как сказали, потом можно будет делать выводы, но уже сейчас "не прогретый" звук превзошел ожидания.

[ringer 16]

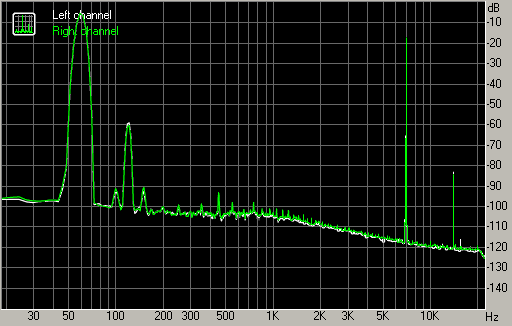

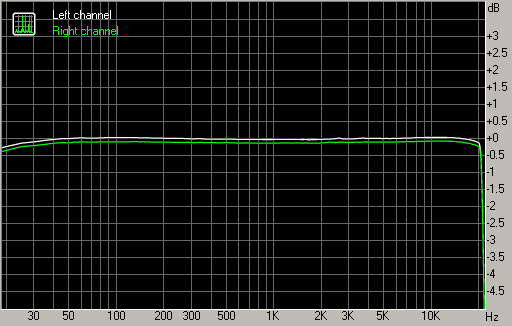

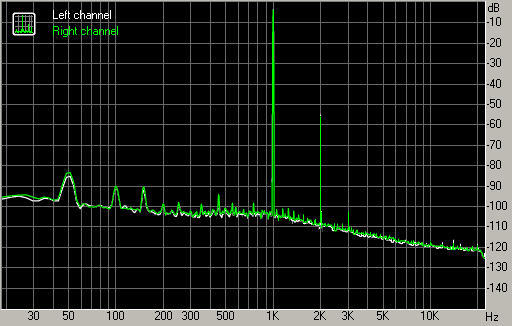

Измерения TLM-07 с модом LabATa на высокой громкости, на которой я еще могу наушники держать одетыми на голове. Измерял так потому что при -1 дБ по входу звуковой карты гармоник дофига, а слушать так все равно врядли кто то будет. На такой громкости более объективная картинка получается. Из мода убраны конденсаторы шунтирующие диоды, потому что из за них подъем на басе получается. Так же из отличий от стокового - дохренища емкостей в питании (что то около 12200uF до стабилизатора и 28000uF на выходе), и шунты на 22nF, 0.5uF и 1.5uF в разных местах расставлены (про большую емкость я уже писал, но вдруг кто то не читал ветку). К усилителю были подключены GM 8.300 в качестве нагрузки.



Вполне себе ламповый спектр получился.

[Cashmoney 169]

а как столько емкостей поместилось в корпусе, у меня 6800мкф впритык

[ringer 16]

а как столько емкостей поместилось в корпусе, у меня 6800мкф впритык

Не все на плате расположены, часть в пространстве между плат.

[RomanSt 34]

Измерения TLM-07 с модом LabATa на высокой громкости, на которой я еще могу наушники держать одетыми на голове. Измерял так потому что при -1 дБ по входу звуковой карты гармоник дофига, а слушать так все равно врядли кто то будет. На такой громкости более объективная картинка получается. Из мода убраны конденсаторы шунтирующие диоды, потому что из за них подъем на басе получается. Так же из отличий от стокового - дохренища емкостей в питании (что то около 12200uF до стабилизатора и 28000uF на выходе), и шунты на 22nF, 0.5uF и 1.5uF в разных местах расставлены (про большую емкость я уже писал, но вдруг кто то не читал ветку). К усилителю были подключены GM 8.300 в качестве нагрузки.



Вполне себе ламповый спектр получился.

Зачем же над собою издеваться! Проводите измерения на эквивалентном резисторе. Можно еще и разную нагрузку попробовать.

Насчет емкости после стаба. Это для него КЗ, пока конденсатор не зарядится. Защитный диод поставили на LM-ку?

[LabAT 57]

Измерения TLM-07 с модом LabATa на высокой громкости, на которой я еще могу наушники держать одетыми на голове. Измерял так потому что при -1 дБ по входу звуковой карты гармоник дофига, а слушать так все равно врядли кто то будет. На такой громкости более объективная картинка получается. Из мода убраны конденсаторы шунтирующие диоды, потому что из за них подъем на басе получается. Так же из отличий от стокового - дохренища емкостей в питании (что то около 12200uF до стабилизатора и 28000uF на выходе), и шунты на 22nF, 0.5uF и 1.5uF в разных местах расставлены (про большую емкость я уже писал, но вдруг кто то не читал ветку). К усилителю были подключены GM 8.300 в качестве нагрузки.



Вполне себе ламповый спектр получился.

А теперь попробуйте поставить конденсаторы, шунтирующие диоды и снова сделайте замеры. Этот конденсатор – вольтодобавка, снижающая искажения.

Если «бас» имеет подъем, то на АЧХ это будет видно. Если это не подъем на НЧ, значит, динамика сигнала улучшается.

[rk914 0]

Добрый день всем!

На прошлой неделе купил этот набор в DH. За выходные собрал. Столкнулся с теми же ошибками в схеме, о которых уже писали ранее (не правильное направление диодов, не правильное обозначение транзисторов и т.д.). Просто в магазине дали инструкцию, а форум нашел только вчера, когда вопросы появились. Но со схемой смог разобраться сам и после сборки всё заработало. Когда то в молодости собирал разные вещи, так что навыков хватило. Буду очень благодарен, если сообщество поможет разобраться с несколькими вопросами.

1. По БП: В комплекте был стабилизатор КР142, а не LM 317. На выходе блок питания выдает 24 вольта, а не 15. Это нормально? Не много? На форуме народ пишет, что поднимали напряжение.

2. Соответственно, какое напряжение выставлять на выходах? 7,5 вольт, как пишут в инструкции или половину питания, т.е. 12 вольт? Кто-то писал, что выставлял 9. Сколько надо?

3. В наушниках сильный белый шум. Даже если нет сигнала на вход. Есть проверенный способ его устранить?

4. В комплекте были транзисторы 4АС4 и 5АН4. Это такое обозначение 814го и 815го? Или это какие-то импортные аналоги. Если их менять на BD139,140 то, какое соответствие между ними? КТ814 это BD139, КТ815 это BD140 так?

Спасибо всем ответившим!

[Cashmoney 169]

Мда, я вообще собирал по картинке, только проверял по схеме.

1) по поводу 24V, не знаю, в роде бы комплектный трансформатор на 15V, может быть уже другая комплектация. Поставьте, L7815 если нужно 15V.

2) Про 9V писал я, так как использовал трансформатор на 18V, на выходе по половине.

3) Про шум не знаю, у меня ничего нет, но думаю что это связано с питанием, если остальное все правильно припаяно.

4) КТ815 в роде npn, BD139 тоже, КТ814 pnp, BD140 тоже, где какие ноги не знаю, так как на тошибах их порядок другой с чем я напарился, лучше сверить даташиты.



В остальных феничках я не силен, пользовался этой темой и советами знающих людей.

[rk914 0]

To Cashmoney: Спасибо за комментарии.

У меня комплектный трансформатор выдает 19 вольт. После диодного моста тоже 18-19 вольт.

По транзисторам получается соотвветствие такое: 814=139 и 815=140. Специалисты проверьте плиз (я не очень силен в этом).

[Cashmoney 169]

Интересно, значит комплектацию улучшили раз трансформатор уже не 15V, тогда вам можно L7818 - отлично работает.

А корпус у вас нормальный (не царапаный)?

по транзисторам: http://www.chipdip.ru/product1/1850390309.aspx

http://www.chipdip.ru/product/kt814g.aspx

http://www.chipdip.ru/product1/35642431.aspx

[rk914 0]

Корпус нормальный, не царапанный, покрашен хорошо. А зачем менять стабилизатор на L7818? Это поможет уменьшить шум? По транзисторам спасибо - разобрался.

[Cashmoney 169]

Как, шум исчез? Может еще добавить емкости на C11(2200мкф маловато)? стабилизатор менять необязательно, просто его проще поставить.

[rk914 0]

А я ещё ничего не менял, чего бы ему исчезнуть. Пока никто ничего не подсказал.

[ringer 16]

rk914

Так тут в ветке много раз писали как от шума избавиться, видимо просто новых способов не придумали...

[RomanSt 34]

Если у Вас на выходе 24 В, то и электролитические конденсаторы в блоке питания должны быть на напряжение не меньшее, а лучше с небольшим запасом. А так - большее напряжение питания - большая мощность на выходе.

Уже писал об этом. Простым решением для подавления шума является подключение конденсатора 47-100 мКф (по габаритам смотрите) между первым выводом (Adj) микросхемы и землей блока питания. Дальше - наращивать емкость входного С11 (6000-10000 мКф) и выходного С10 (раза в два) конденсатора. Выходной конденсатор уменьшает помехи существенно, но повышать емкость сильно не стоит. Большая емкость - медленная зарядка, а это КЗ для микросхемы. Если повышаете его емкость, ставьте защитный диод, как это показано в схеме ниже.

Предполагаю, что это примерно вот такая микросхема: http://www.gaw.ru/html.cgi/txt/ic/VZPP/doc/kren12.htm

[ringer 16]

RomanSt

А может просто микруху с большим запасом по напряжению использовать? Например есть модификации LM317 с максимальным напряжением регулирования около 50 вольт. Может быть ей не страшны перегрузки при напряжении в 2 раза ниже того, на какое она рассчитана? По крайней мере в даташитах написано было, что в нее встроены защиты от КЗ и перегрева (если не путаю).



Хотя нет, путаю. 48 вольт максимальное входное напряжение (LM317HVT/NOPB TO220), а диапазон выходного видимо всех LM317 одинаковый.

[RomanSt 34]

А смысл? Если там стоит именно та КРЕНка, то она до 37В нормально должна работать. Защита от КЗ там тоже есть. Но тут нужно автора вопроса дождаться.

Какая точно микросхема используется в наборе? Думаю, близкий аналог LM317.

[rk914 0]

Господа, спасибо всем за подсказки! По поводу шума, я видимо невнимательно тему читал. Было много про замену транзисторов и электролитов, а про шум я что-то пропустил. RomanST всё понятно расписал - буду пробовать, только подскажите конденсатор 47-100 мКф какого типа должен быть? В блоке питания стоит КР142ЕН12А. И ещё, по транзисторам: посмотрел чип и дип, там есть BD140 и BD140ТО126. Между ними какая разница?

Всем хорошего дня!

[ringer 16]

rk914

ТО126 это формфактор корпуса.
