OTL усилитель для наушников Abbasz Audio

Рекомендуемые сообщения

Ламповый OTL усилитель для наушников Abbasz Audio

Входные лампы: ЕС88

Выход: 6080

Выходное сопротивление порядка 100ом, но с 50 омными наушниками усилитель все еще работает хорошо.

К передачи выходного каскада зависит от наушников и меняется от 0,8 до 1,4

Входной каскад порядка 40.

Коэффициент передачи,за него отвечает лампа ЕС88,у которой мю около 70

Входное сопротивление потенциометра 10ком

Максимальное выходное напряжение на нагрузке 600ом дай бог памяти вольт 20,что достаточно для того чтобы спалить любые наушники icon_razz.gif .

Полоса пропускания составляет 470мкф.

Снизу полоса ограничена и граница меняется 3-15гц и даже выше (по уровню 0,7), смотря какие наушники подключаем.

Чем высокоомнее - тем ниже граница.

Верхняя граница 250кгц (по уровню 0,7)

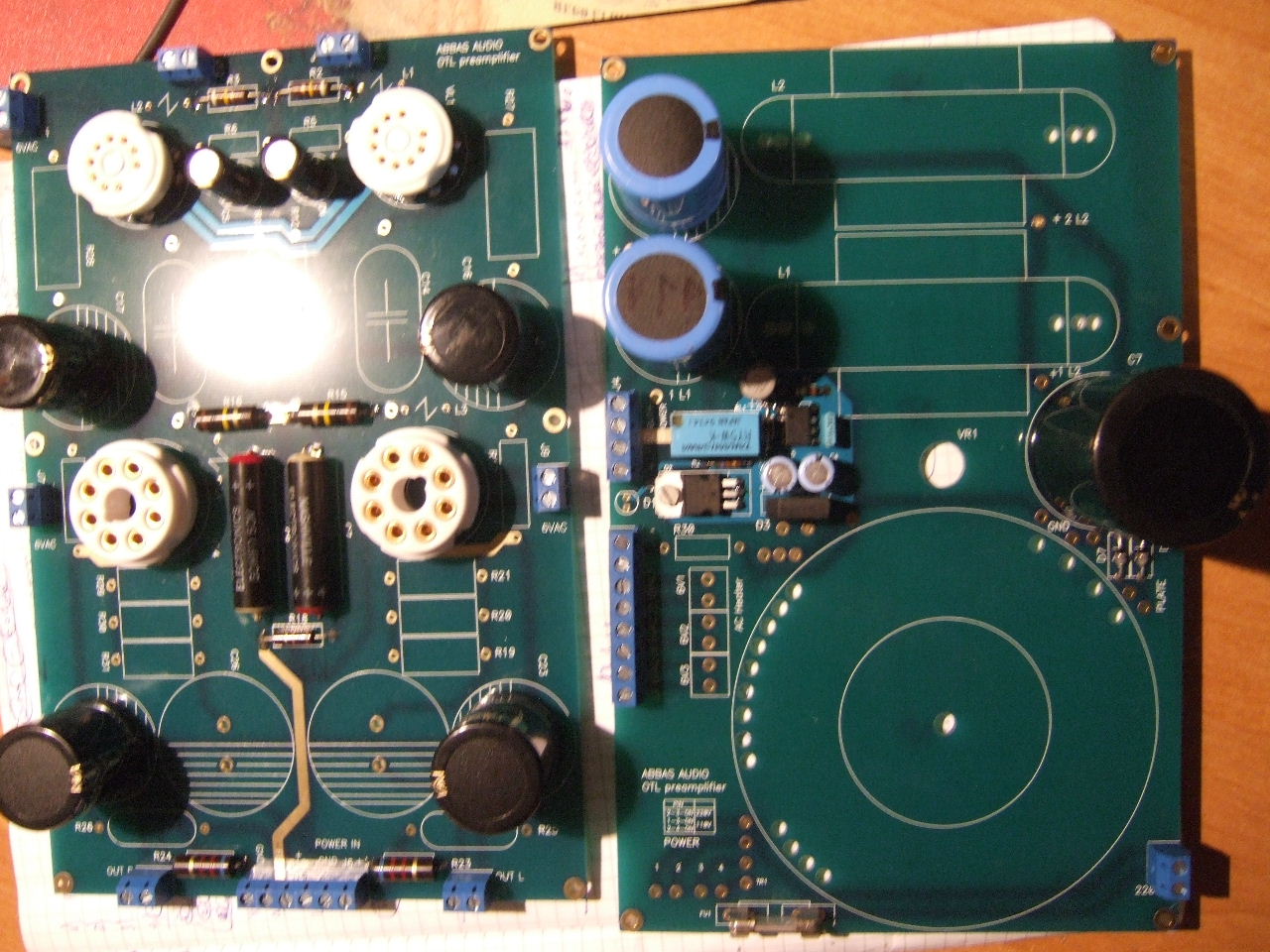

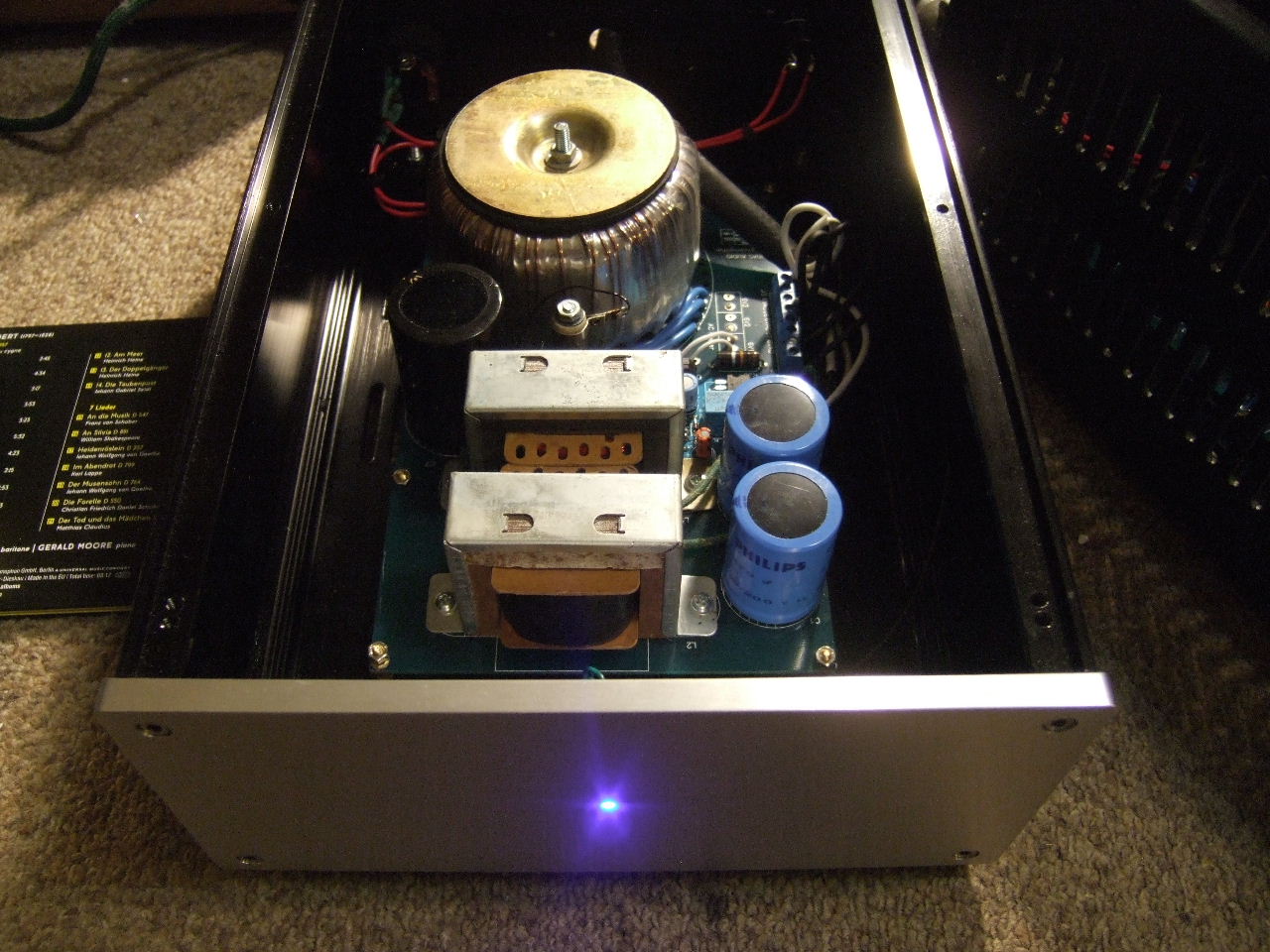

post-3672-0-53699800-1440178606_thumb.jpg post-3672-0-77356800-1440178615_thumb.jpg post-3672-0-80953500-1440178626_thumb.jpg

post-3672-0-48485900-1440178634_thumb.jpg post-3672-0-11013700-1440178644_thumb.jpg



И самое главное - подбор винтажных деталей по общей гармонии и специальное покрытие дорожек и платы - золото и специальный авторский лак!

Изменено пользователем cosmos





Источник: 502DAC-Малинка 3b+ \ Meracus Imago

DAC:

Усилитель:

Наушники:

Цифровик:

Межблок:

Сетевик:AN Isis Maine Cable
