Sony MDR-MA900

[unideny 13]

@Demonz, нужно очень тщательно осмотреть / почистить мембрану,

один полсантиметровый волосок способен вызывать очень сильный хрип.



И да, аналогичных по комфорту и звуку (с учетом универсальности), за те же деньги, пожалуй, не найти.

[unideny 13]

Вот сделал мод (по впечатлениям, все никак времени не было написать - они не однозначные),

так вот решил сверить схемы - смотрю, а после мода у меня сменилась фаза.

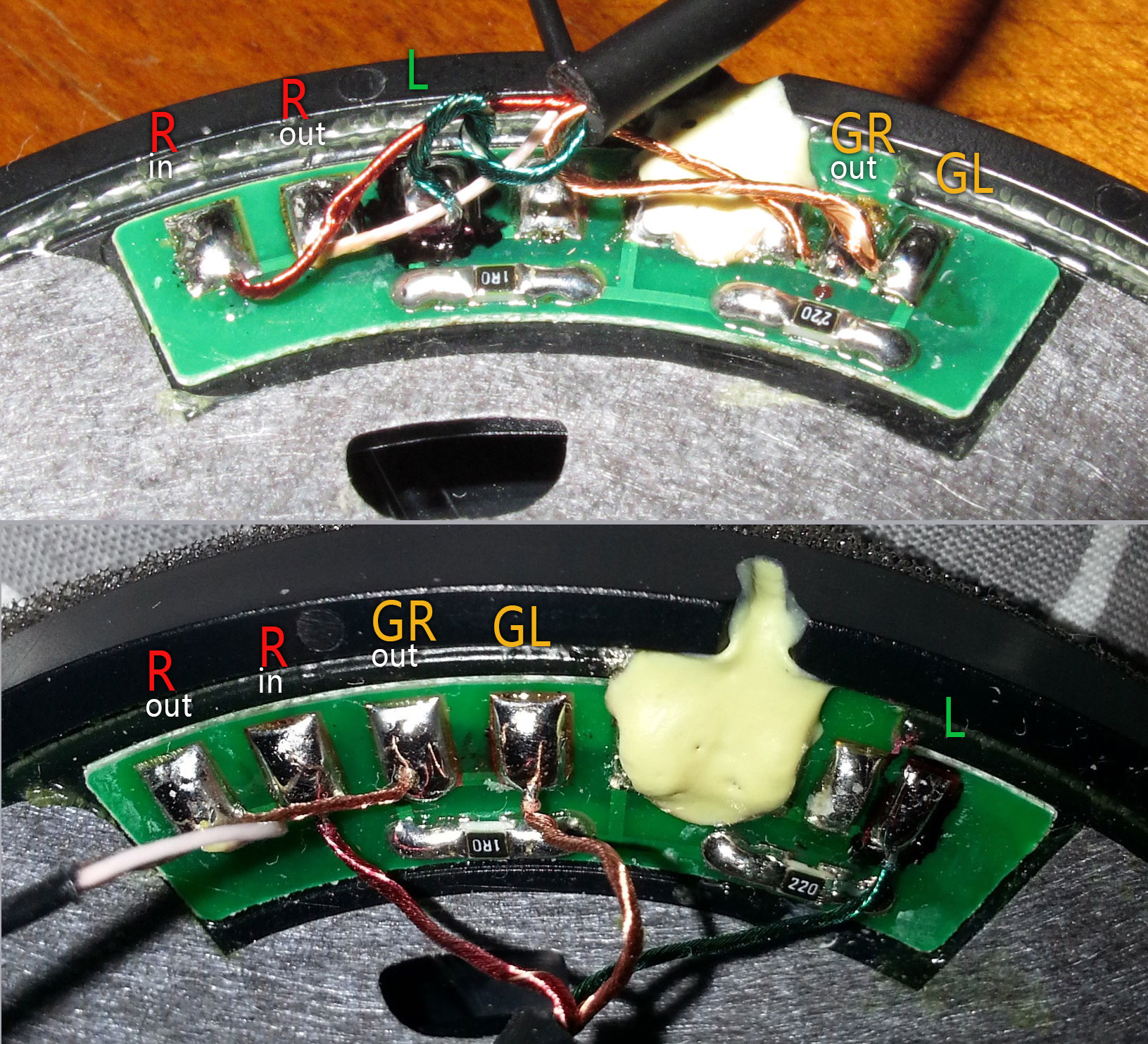

С трудом, но отыскал в нете фото оригинальной спайки и обнаружил два разных вида подключения:





у меня была нижняя схема... после мода (по последнему фото в теме) фаза меняется.



вот я и понять теперь не могу... как правильно,то???

Изменено 22 апреля, 2015 пользователем unideny

[Mopo3ko 298]

Таак, стоп. Интересно получается.

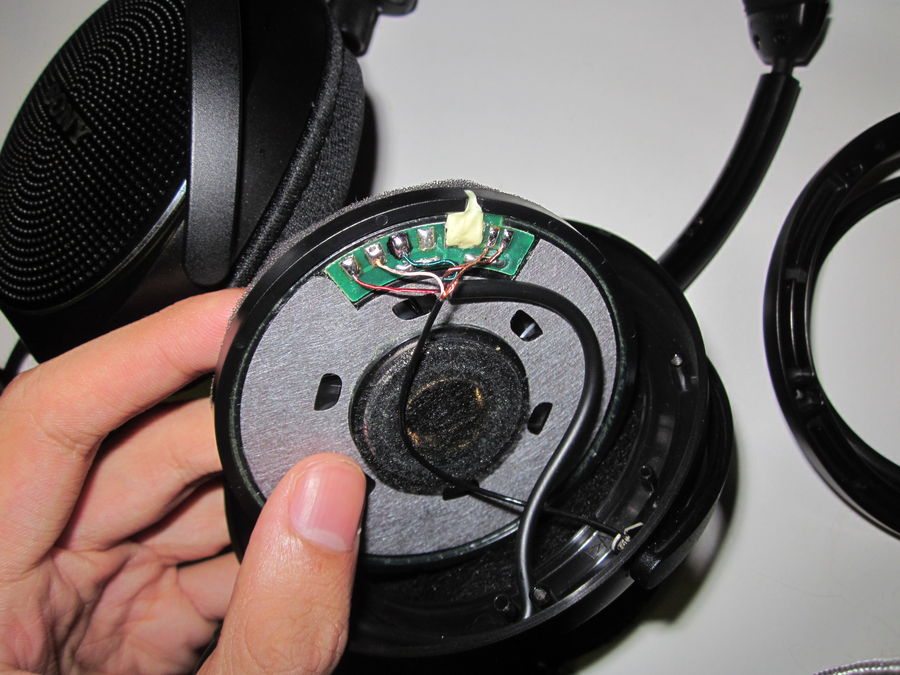

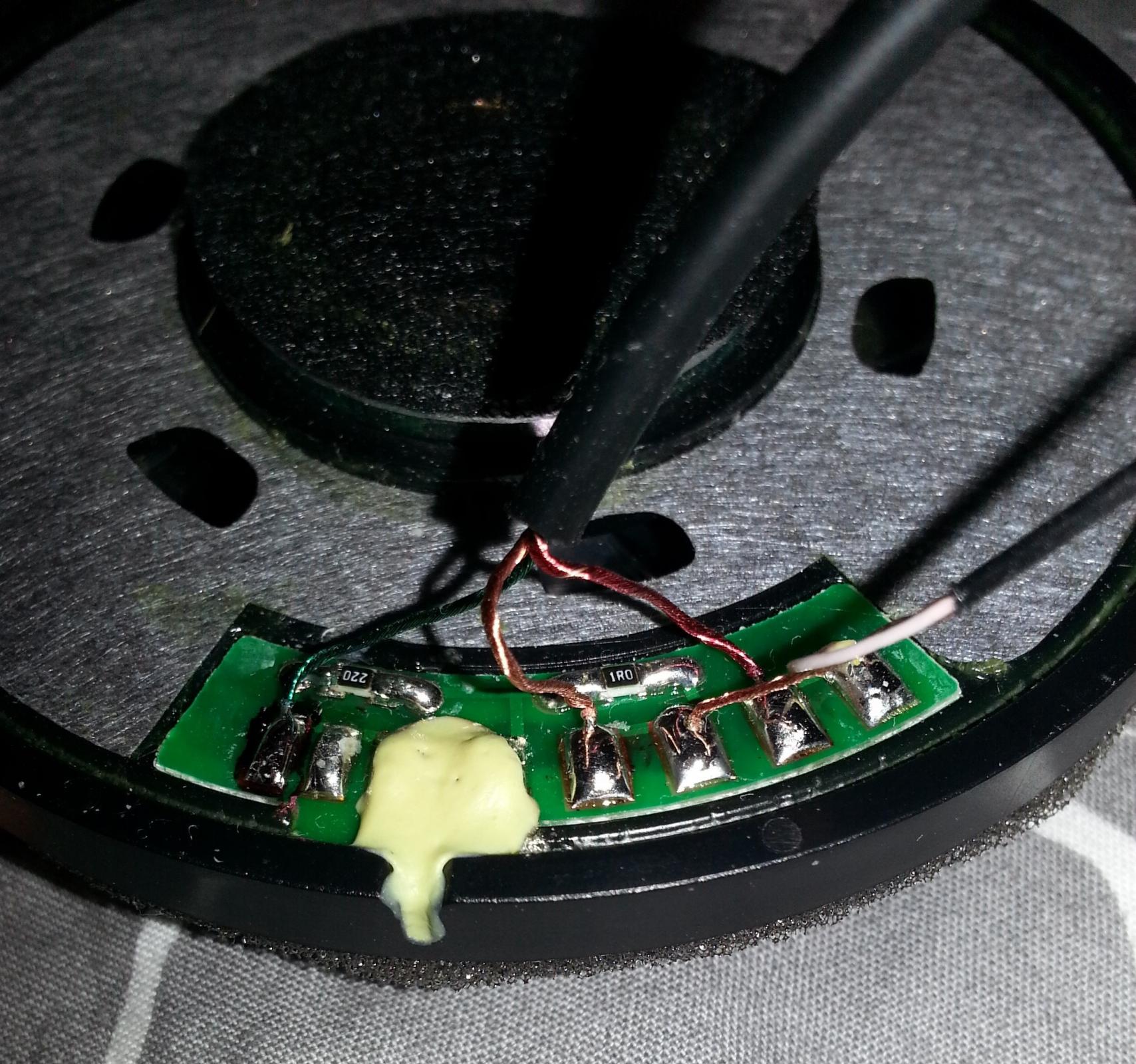

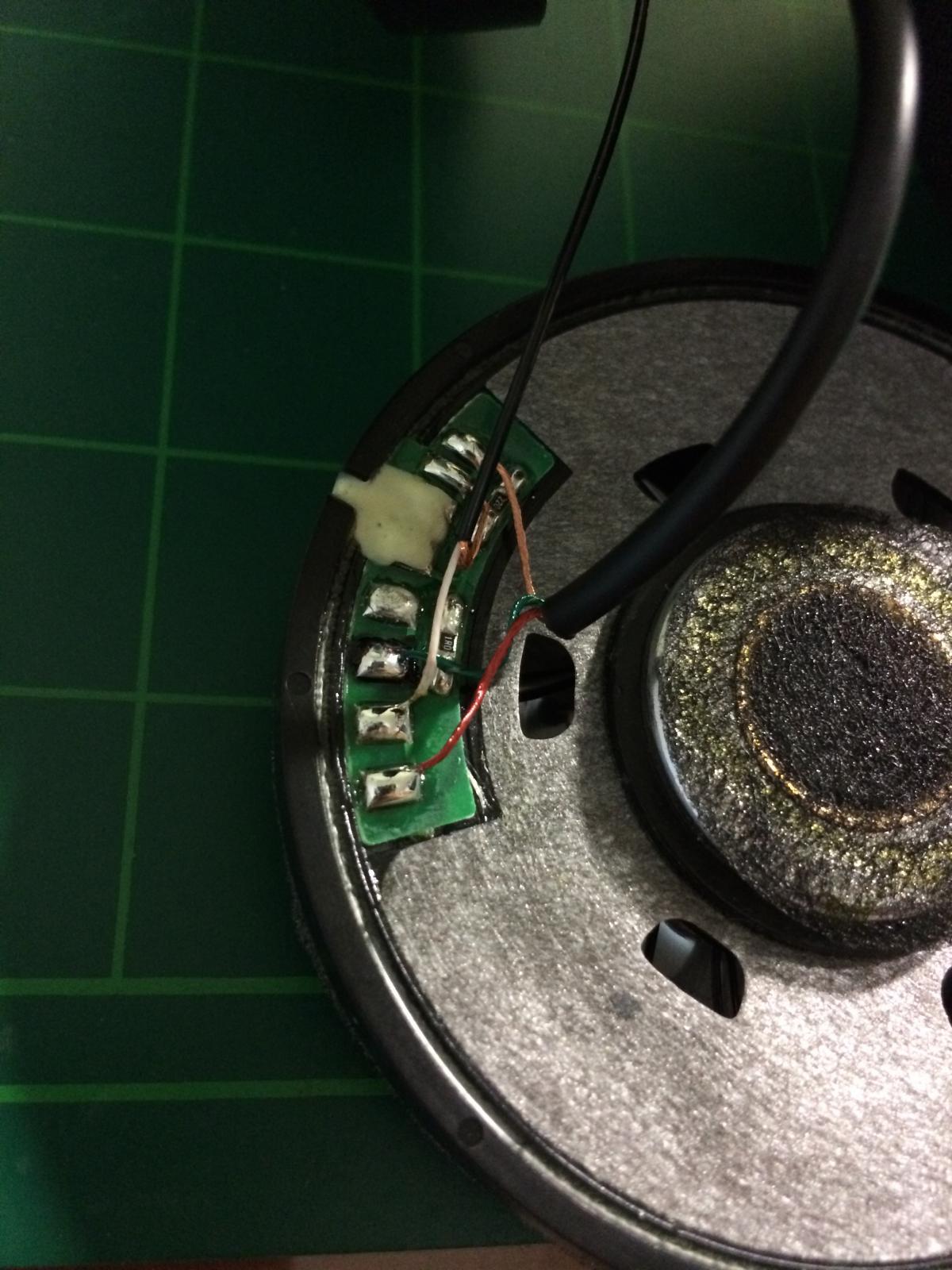

Внимательно смотрим на фото трех разных плат MA900:

На первых двух снимках (а также на нижней половинке Вашей картинки, @unideny) зеленый (сигнальный) провод припаян к крайнему правому углу платы, если смотреть на драйвер, расположенный платой вверх. Сигнальная дорожка в крайнем правом углу, как это принято, обозначена пятном темно-красной краски.

На третьем снимке, а также на верхней половине Вашего снимка -краской помечена уже дорожка в центре платы, и соответственно туда же припаян сигнальный контакт.

Т.е. фазировка драйвера может быть разной, ага. В других наушниках ничего страшного в этом нет, сталкивался с этим: нужно просто смотреть, где отмечено красным. Но в сони то применены резисторы которые (это видно на фото) паяются по одной и той же схеме! То есть, в одном случае последовательный резистор демпфирует сигнальный контакт, а в другом- висит на земле Спецы, прокомментируйте пожалуйста.



Так, теперь нужно вспомнить, какая фазировка была на моих соньках, красный маркер стёрт спиртом безвозвратно... может я и зря первый снимок мода удалил

Изменено 22 апреля, 2015 пользователем Mopo3ko

[unideny 13]

О! Однако не показалось. Значит паять обратно.

Ну может звук поправится, а то уж мод, мягко говоря, не особо впечатлил...





И действительно, интересно, что правильнее демпфировать резистором Землю или Сигнал?





Ещё одно, есть у кого нибудь схема мода, когда выпаивается только один - 22 резистор???

Думаю попробовать вернуть дополнительный... оценить изменения. Может там золотая середина)))

[Demonz 0]

Demonz, нужно очень тщательно осмотреть / почистить мембрану,



да там все закрыто не подберешься к ней(

[andrey83ru 368 5 Тракты]

@Demonz, Пылесосом её, пылесосом!!



@Mopo3ko, @unideny, не зря я все таки делал перемычкой, так вроде надежнее с фазировкой. В любом случае диск доктором фазировку можно послушать, я так мучился, когда паял новый шнур к HD202 брата, диск доктор помог.

Изменено 23 апреля, 2015 пользователем andrey83ru

[andrey83ru 368 5 Тракты]

Ребята помогите. Срочно нужно решить, купить-ли усилок Aune S2 Panda MK2. У меня beyerdynamic dt770 pro и sony ma900. Будет-ли толк от этого усилка с ma900? Услиок работает от 36ом.

Слышал, что этот усилитель, для низкоомных наушников больше подходит хотя транзистор довольно универсален (и все берут его для HD650) утверждать не берусь, но владельцы довольны. Что касается ма900 тут только методом проб и ошибок, странные наушники в этом плане, как не крути.

[toshi 65 1 Тракты]



@toshi, вот перепайка без перемычек:



Мою старую фотку из галереи забудьте, там каналы в противофазе =/ Как на HE-6 прямо. Всем сорри кто уже сделал.

И все же, этот вариант правильный?

Изменено 23 апреля, 2015 пользователем toshi

[unideny 13]

@toshi, да, вариант правильный, при условии того,

что оригинале земля подключена к крайней правой паре контактов.



@andrey83ru, а есть схема мода с перемычкой?



И можно подробнее о "диск доктор", ссылочку)

(а то я чтот ничего не нагуглил, кроме программы для извлечения инфы)

[andrey83ru 368 5 Тракты]

@unideny, по поводу диска "Аудиодоктор". смотрите у @clubnewmen, http://forum.doctorh...?showtopic=2944

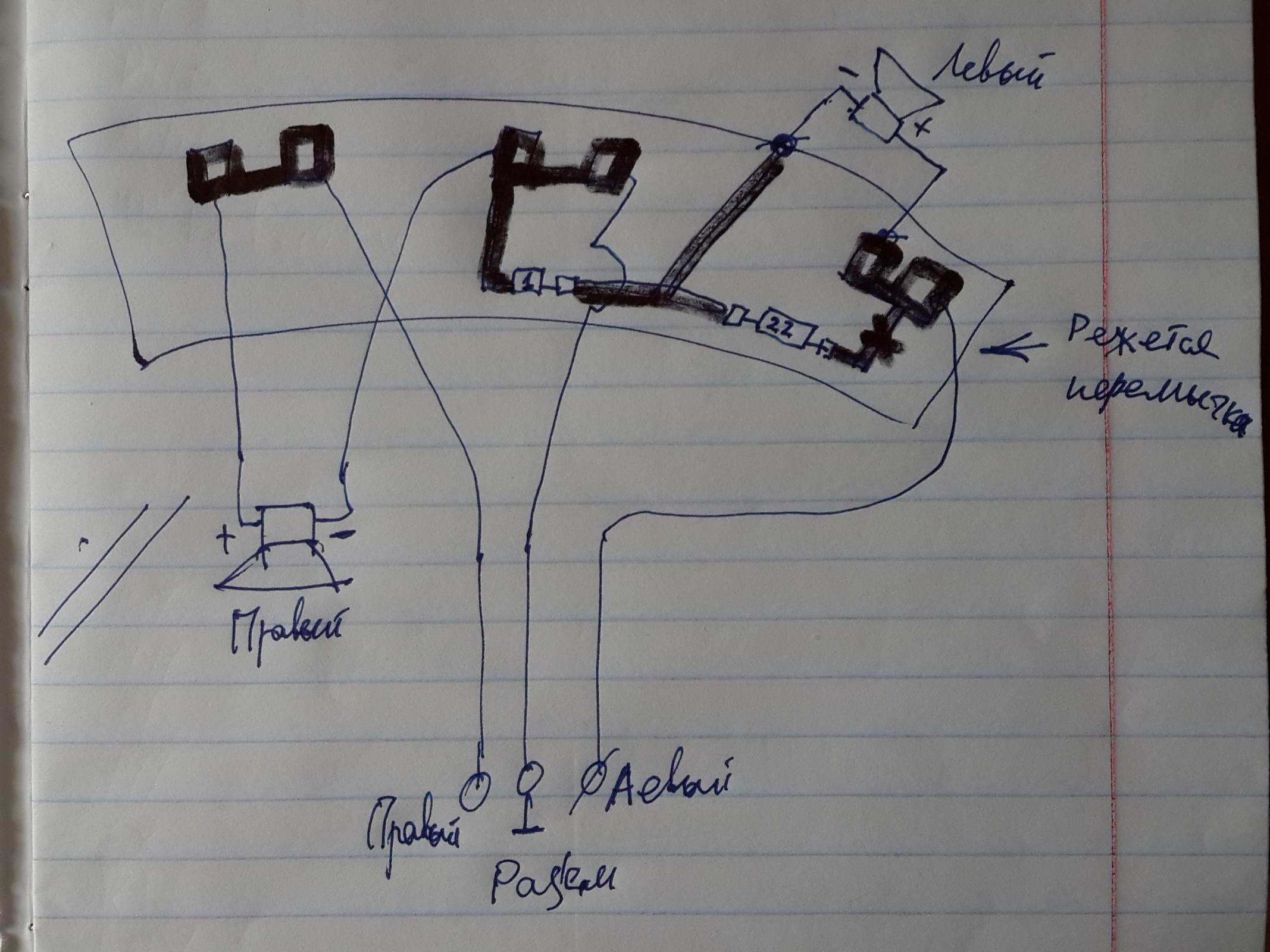

а с перемычкой мод я уже не раз выкладывал (фото не мое, н я делал так)





Изменено 23 апреля, 2015 пользователем andrey83ru

[Mopo3ko 298]

Нашел свою старую картинку, где ещё красная метка не стёрта -в итоге на моем экземпляре она справа . Смутили меня короче, изначально я сделал правильно:





@toshi, если у вас красной меткой обозначена дорожка с правого края и зеленый кабель припаян к ней же - делать как на этой фото.

Если зеленый кабель припаян в центре платы, а земля (неокрашенный провод)-справа - то как на предыдущей (с надписями Left, Right).



Опять буду свои переделывать зато разобрались.

Изменено 23 апреля, 2015 пользователем Mopo3ko

[unideny 13]

@Mopo3ko,

Опять буду свои переделывать



Да, и не один Вы(

Изменено 24 апреля, 2015 пользователем unideny

[unideny 13]

@andrey83ru, спасибо за ссылку и фото!

думаю, не плохо что здесь сконцентрировались все эти версии,

информативно!



Ещё бы раздобыть схему когда удаляется только основной резистор.

Народ!!! поделитесь фото / схемой / описанием такого мода!



И ещё открытый вопрос:

Что правильнее демпфировать резистором Землю или Сигнал?

[andrey83ru 368 5 Тракты]

Ещё бы раздобыть схему когда удаляется только основной резистор. Народ!!! поделитесь фото / схемой / описанием такого мода!

Где то, тут об этом был разговор, сошлись во мнении, что если и выпаивать, то уже лучше все резисторы.

[unideny 13]

Нашел свою старую картинку, где ещё красная метка не стёрта -в итоге на моем экземпляре она справа . Смутили меня короче, изначально я сделал правильно:

Опять буду свои переделывать зато разобрались.



Пытался разобраться с теоретической частью, и в итоге: а зачем переделывать то?

Противофазы то нет. Просто изменено подсоединение. Что в итоге изменится?

Поправьте меня, если не прав... а то я уже не уверен)

[saltman 7]

У меня распаяно, как на нижнем фото. Я просто обрезал перемычку между резистором 22 Ом и плюсом левого динамика.

Можно еще закоротить резистор 1 Ом, но большого смысла в этом не вижу.

[Fall 127]

вариант правильный, при условии того, что оригинале земля подключена к крайней правой паре контактов.

Земля на фото это кабель без изоляции с права?



Mopo3ko (23 Апрель 2015 - 19:06) писал: Опять буду свои переделывать Да, и не один Вы(

Это что ж люди месяцами, годами слушали, радовались улучшению зря). Самовнушение сильная штука.

[unideny 13]



Земля на фото это кабель без изоляции с права?





Угу, земля это не окрашенный (медного цвета кабель) и не изолированный (чтоб уж точно не перепутать))

[unideny 13]

Это что ж люди месяцами, годами слушали, радовались улучшению зря). Самовнушение сильная штука.



Ну я вот не очень порадовался улучшению и выяснилась деталька)

Хотя в итоге по-моему нет особой разницы куда припаяно, главное чтоб противофазы не было.



Но свои точно как было перепаяю... как опять смелости наберусь и паяльник поточу)))



А вообще я сейчас, жду детальки что-бы сделать переходник из выпаянных резисторов,

вот как сделаю - смогу практически адекватно - напрямую сравнить оригинал и мод.

[andrey83ru 368 5 Тракты]

Это что ж люди месяцами, годами слушали, радовались улучшению зря). Самовнушение сильная штука.

Ну не знаю, зачем вообще людям наушники такого класса, если они фазу от противофазы не отличают, да еще и радуются при этом. Как минимум должно было возникнуть сомнение, что что то не то.

[Fall 127]

должно было возникнуть сомнение, что что то не то.

Когда все вокруг пишут, что "стало круче и правильней", некоторые силом заставляют себя принять это. Силом слушают и привыкают и продолжают распространять, что "стало круче и правильней" при каждом удобном случае.

Изменено 28 апреля, 2015 пользователем Fall

[andrey83ru 368 5 Тракты]

@Fall, "круче и правильнее" это обычная рекреация аудиофила на любое изменение звука (если оно совсем не убого). После любого изменения нужно отслушать как минимум половины своей аудиотеки, что бы понять, что это не так ( а не писать первые впечатления, которые как правило 90% не верны). Хотя не отрицаю, слух у всех разный, может кому в противофазе комфортнее слушать, звук то не ухудшается, изменения в основном с сцене, на сколько я ощущал, и уж если брать ма900, то сцена в них, довольно пикантный момент.

Самовнушение тоже имеет место быть, но это больше у новичков.

[unideny 13]

Нее, народ, вроде противофазы не было, просто к обоим динамикам припаяли минус к плюсу,

это же не противофаза (противофаза когда к динамикам не одинаково подключено),

так что просто изменилось направление тока - направление колебаний мембраны.



По сути вроде как ничего не должно было измениться, просто меня МА900 после мода не совсем устроили,

и как то мне кажется что в Них направление колебаний могло привести к "неправильной" работе...

вот и озадачился разобраться, и выяснилось "неправильное" подключение.



@Mopo3ko, а у Вас в последней версии мода, как был подключен правый динамик,

земля справа, сигнал в центре? если так то противофазы не было...так же?

[Mopo3ko 298]

(противофаза когда к динамикам не одинаково подключено),

Неа)

это когда при подаче сигнала (скажем, прямоугольного, неважно) мембрана двигается в направлении от слушателя, а не к нему, как должно быть.



В первый раз все припаял правильно. Около года слушал в таком варианте. Затем меня смутил в личке один человек картинкой других сонек, и я недавно решил перепаять, заметил что звук изменился, да. Оказалось - не туда, куда нужно) Сейчас опять перепаял как надо, фотки выкладывать не стал. Последнее время соньки не слушал практически, не до них было.

Изменено 29 апреля, 2015 пользователем Mopo3ko

[andrey83ru 368 5 Тракты]

припаяли минус к плюсу,

направление колебаний мембраны.

Вот это как раз и есть противофаза.
