svb1261

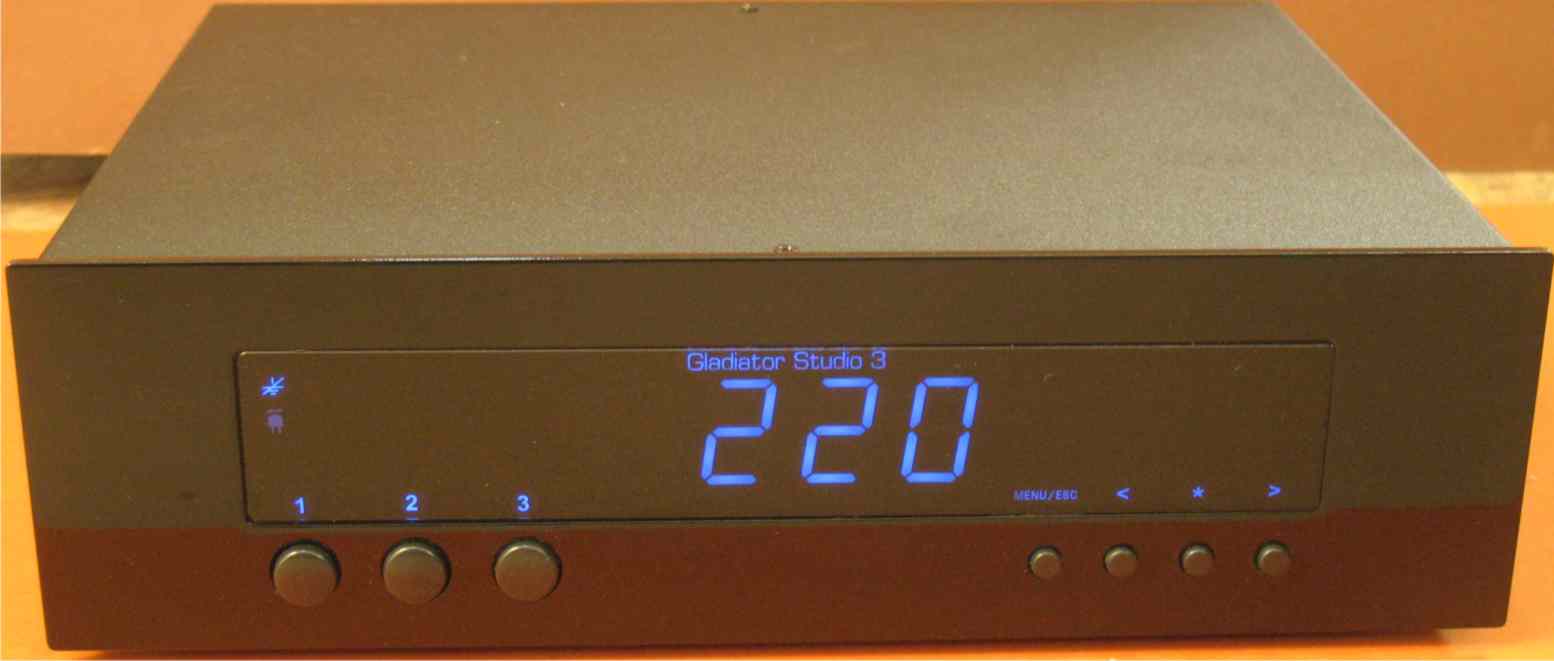

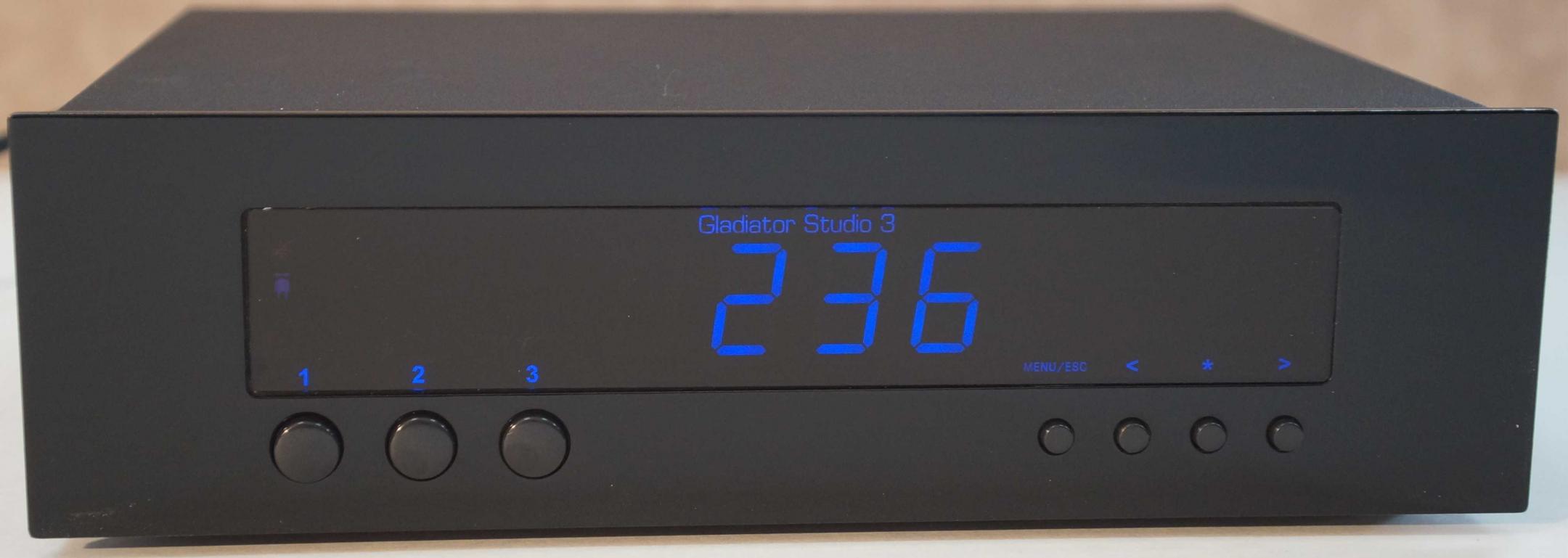

Сетевой фильтр-дистрибьютор питания "GLADIATOR Studio.3"

Рекомендуемые сообщения

Сетевой фильтр-дистрибьютор питания «Studio.3» применяется для комплексной защиты профессиональной и бытовой аудио-видео техники от сетевых высокочастотных и импульсных помех, вносящих искажения в воспроизводимый сигнал, а также от опасного повышения или критического снижения напряжения питания.



Этот небольшой аппарат не только надежно защит дорогостоящее AV-оборудование от возможного повреждения из-за проблем с электропитанием (которые случаются не так уж и редко), но и обеспечит правильное функционирование встроенных блоков питания техники. Качественный сетевой фильтр является неотъемлемой частью любой аудио/видео системы, и к его подбору необходимо отнестись так же внимательно, как к выбору соединительных кабелей или стоек.



Блоки питания электронной аппаратуры рассчитаны на вполне определенный диапазон сетевого напряжения. При выходе напряжения за допустимые значения ухудшается качество работы аппаратуры, снижается срок ее службы, а также возможны серьезные повреждения вплоть до полного выхода из строя. Чтобы этого не произошло, «Gladiator» постоянно измеряет сетевое напряжение, и как только оно выходит за заданные при настройке границы, происходит полное отключение соответствующего канала от сети. Если сетевое напряжение возвращается в норму, то канал будет снова автоматически включен. Устройство оборудовано автономным модулем защиты от перенапряжений свыше 270 вольт, который полностью обесточивает всю аппаратуру независимо от настроек параметров защиты.



Устройство представляет собой многокаскадные пассивные фильтры с низким импедансом.

Они функционально аналогичны, и решают следующие задачи:



- Защита от кратковременных импульсов высокого напряжения в сети;

- Защита от повышенного напряжения сети;

- Защита от синфазных (асимметричных) помех;

- Защита от дифференциальных помех;

- Защита от помех по цепи заземления.



Для улучшения качества работы воспроизводящей аппаратуры используются фильтры электромагнитных и высоковольтных импульсных помех, причем фильтры электромагнитных помех стоят не только на входе сети, но и между выходами, чтобы минимизировать взаимные помехи от аппаратуры.

Предусмотрена возможность программирования порядка подключения и отключения нагрузок.



Особенности:

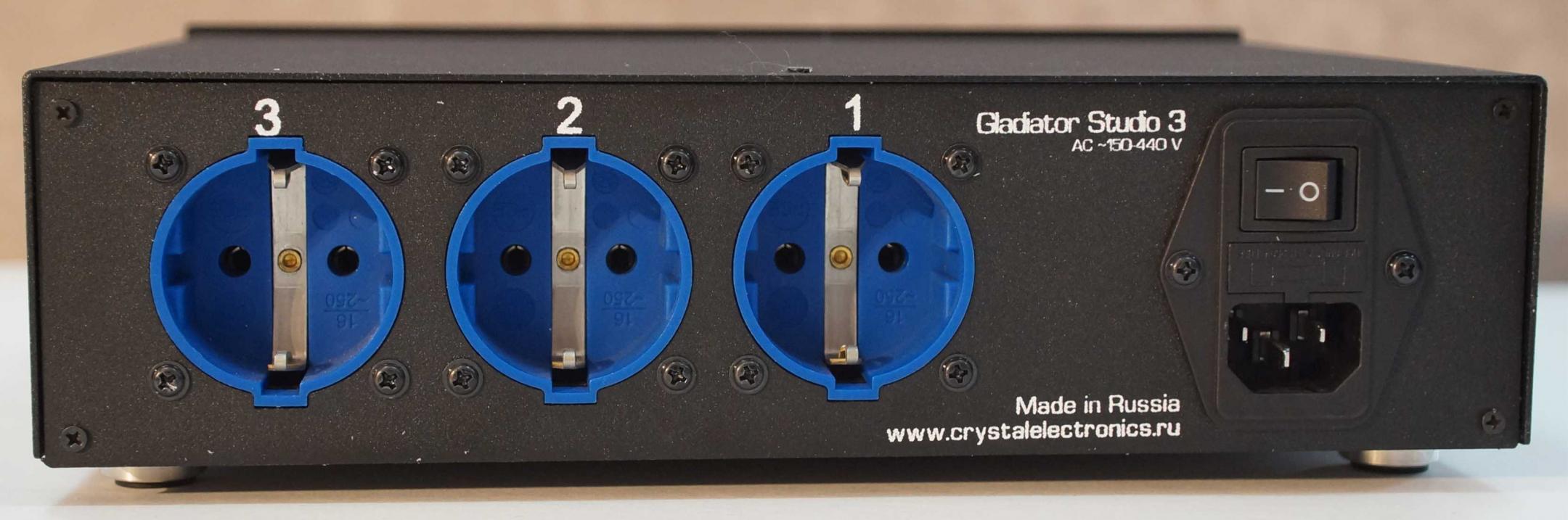

• 3 сетевых выходов (2 для источников сигнала + 1 для мощных потребителей (усилителей мощности))

• Подавление радиопомех до 70дБ

• Устройство рассчитано на работу в диапазоне напряжений от 120 до 270В и безаварийно выдержит перенапряжение до 440В (отключив нагрузку)

• Предусмотрена возможность выбора порогов срабатывания защиты по напряжению

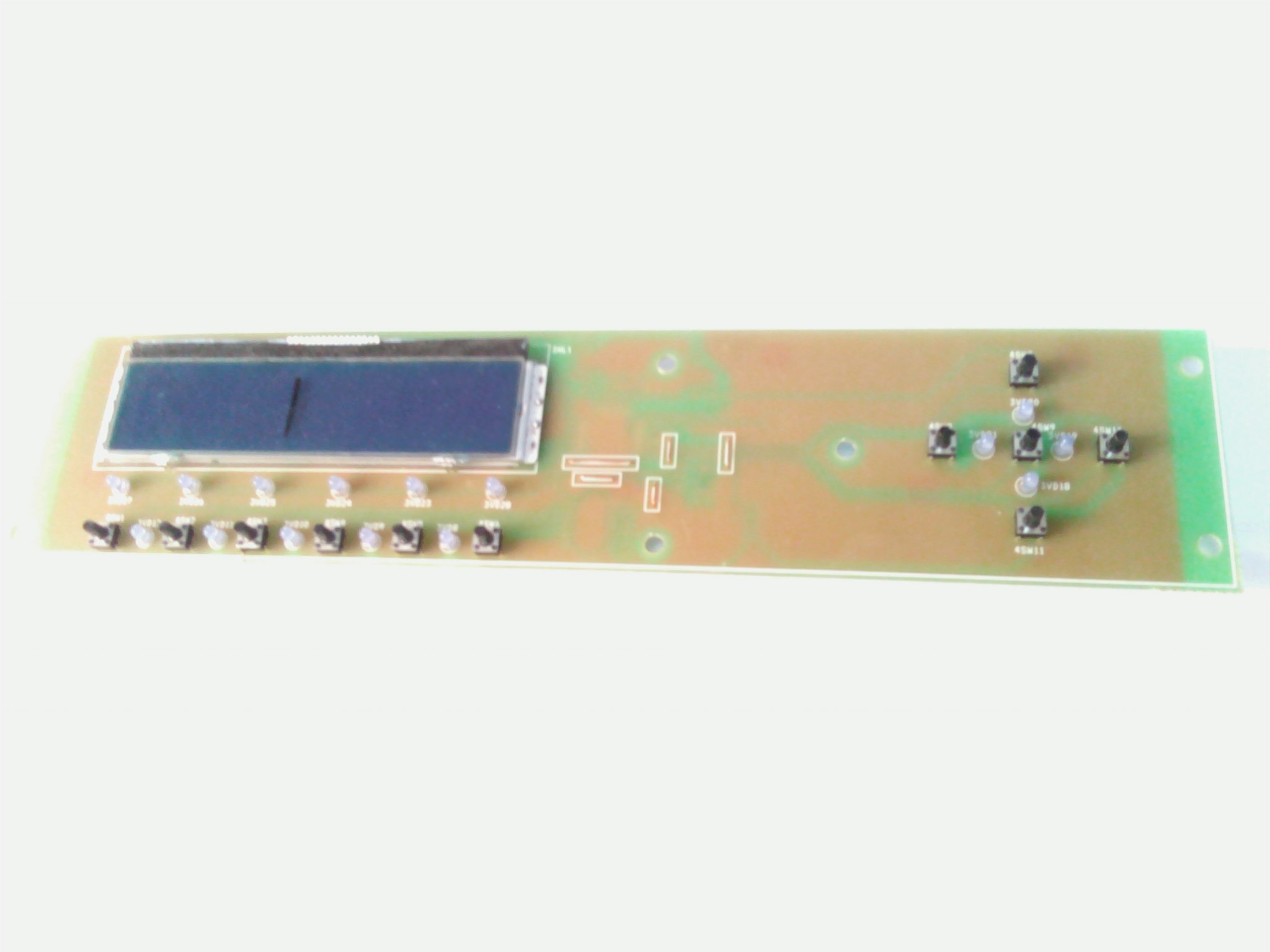

• Индикация сетевого напряжения

• Межрозеточные разделительные фильтры

• Защита антенной и телефонной линий

• Управление питанием нагрузки одной кнопкой



Что Вы получаете:

• Безопасную эксплуатацию Вашей аппаратуры в любых сетях

• Улучшение качества изображения и звука

• Выбор наиболее подходящего режима работы

• Контроль за состоянием сети

• Визуальную совместимость с аппаратурой в стойке



Технические характеристики:



Количество выходных каналов

3



Рабочее напряжение, В

120...270

Рабочая частота, Гц

47...60

Предельное долговременое напряжение, В

400

Максимальная суммарная мощность нагрузки, Вт

2200

Нижний порог отключения нагрузки, В

150...210*

Верхний порог отключения нагрузки, В

240...260*

Дискретность изменения порогов, В

1





Время отключения нагрузки при превышении напряжения, мс

≤5

Время отключения нагрузки при проседании напряжения, с

≤4

Время ожидания нормализации напряжения, с

≥10





Дискретность изменения времени ожидания, с

1

Максимальный ток нагрузки для одного канала по выходам 1-2 А

4

Максимальный ток нагрузки для одного канала по выходам 3, А

10

Поглощаемый ток помехи, А

19500

Защита антенной линии, А

10000 (при длительности импульса 8x20 мкс)



















Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

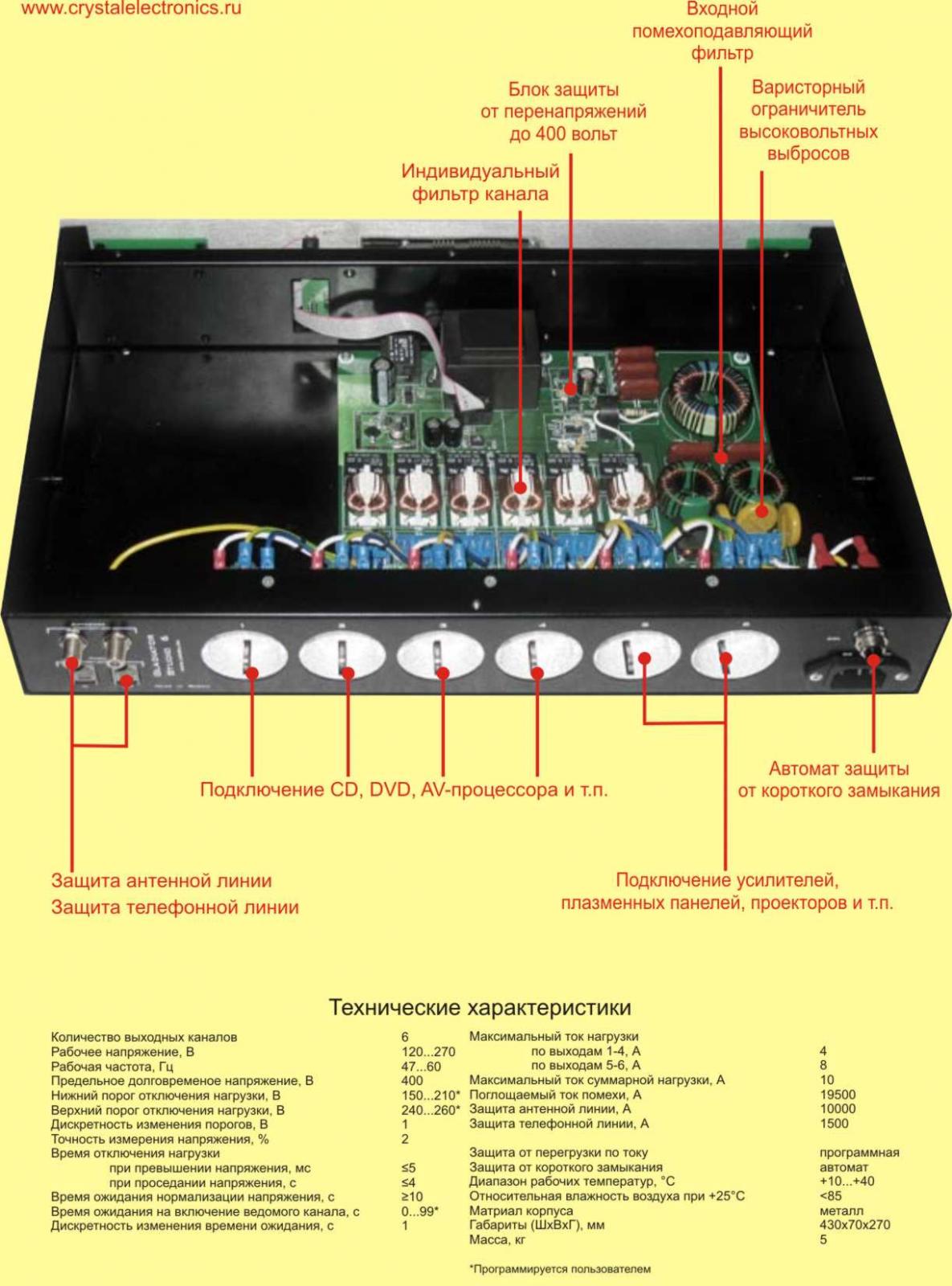

Сетевой фильтр-дистрибьютор питания «Gladiator Studio6 MK



Сетевой фильтр-дистрибьютор питания «Studio6» применяется для комплексной защиты профессиональной и бытовой аудио-видео техники от сетевых высокочастотных и импульсных помех, вносящих искажения в воспроизводимый сигнал, а также от опасного повышения или критического снижения напряжения питания.



Этот небольшой аппарат не только надежно защитит дорогостоящее AV-оборудование от возможного повреждения из-за проблем с электропитанием (которые случаются не так уж и редко), но и обеспечит правильное функционирование встроенных блоков питания техники. Качественный сетевой фильтр является неотъемлемой частью любой аудио/видео системы, и к его подбору необходимо отнестись так же внимательно, как к выбору соединительных кабелей или стоек.



Модель собрана в элегантном корпусе, размеры которого совпадают с габаритами стандартной AV-аппаратуры.



Блоки питания электронной аппаратуры рассчитаны на вполне определенный диапазон сетевого напряжения. При выходе напряжения за допустимые значения ухудшается качество работы аппаратуры, снижается срок ее службы, а также возможны серьезные повреждения вплоть до полного выхода из строя. Чтобы этого не произошло, «Gladiator» постоянно измеряет сетевое напряжение, и как только оно выходит за заданные при настройке границы, происходит полное отключение соответствующего канала от сети. Если сетевое напряжение возвращается в норму, то канал будет снова автоматически включен. Устройство оборудовано автономным модулем защиты от перенапряжений свыше 270 вольт, который полностью обесточивает всю аппаратуру независимо от настроек параметров защиты.



Устройство представляет собой многокаскадные пассивные фильтры с низким импедансом.

Они функционально аналогичны, и решают следующие задачи:



- Защита от кратковременных импульсов высокого напряжения в сети;

- Защита от повышенного напряжения сети;

- Защита от синфазных (асимметричных) помех;

- Защита от дифференциальных помех;

- Защита от помех по цепи заземления.



Для улучшения качества работы воспроизводящей аппаратуры используются фильтры электромагнитных и высоковольтных импульсных помех, причем фильтры электромагнитных помех стоят не только на входе сети, но и на каждом выходе, чтобы минимизировать взаимные помехи от аппаратуры. Также имеется защита антенной и телефонной линии от помех возникающих в кабельных сетях.

Предусмотрена возможность программирования порядка подключения и отключения нагрузок.



Особенности:



• 6 сетевых выходов (4 для источников сигнала + 2 для мощных потребителей (усилителей мощности))

• Подавление радиопомех до 80дБ

• Устройство рассчитано на работу в диапазоне напряжений от 120 до 270В и безаварийно выдержит перенапряжение до 440В (отключив нагрузку)

• Предусмотрена возможность выбора порогов срабатывания защиты по напряжению

• Индикация сетевого напряжения

• Индикация мощности, потребляемой нагрузкой

• Последовательное программируемое включение каналов

• Межрозеточные разделительные фильтры

• Защита антенной и телефонной линий

• Управление питанием нагрузки одной кнопкой



Что Вы получаете:



• Безопасную эксплуатацию Вашей аппаратуры в любых сетях

• Улучшение качества изображения и звука

• Выбор наиболее подходящего режима работы

• Контроль за состоянием сети

• Визуальную совместимость с аппаратурой в стойке



Технические характеристики:



Количество выходных каналов

6

Рабочее напряжение, В

120...270

Рабочая частота, Гц

47...60

Предельное долговременое напряжение, В

400

Максимальная суммарная мощность нагрузки, Вт

2200

Нижний порог отключения нагрузки, В

150...210*

Верхний порог отключения нагрузки, В

240...260*

Дискретность изменения порогов, В

1

Точность измерения напряжения, %

2

Время отключения нагрузки при превышении напряжения, мс

≤5

Время отключения нагрузки при проседании напряжения, с

≤4

Время ожидания нормализации напряжения, с

≥10

Время ожидания на включение ведомого канала, с

0...99*

Дискретность изменения времени ожидания, с

1

Максимальный ток нагрузки для одного канала по выходам 1-4, А

4

Максимальный ток нагрузки для одного канала по выходам 5-6, А

8

Поглощаемый ток помехи, А

19500

Защита антенной линии, А

10000 (при длительности импульса 8x20 мкс)

Защита телефонной линии, А

1500









Защита от перегрузки по току и короткого замыкания

предохранитель

Индикация

· входное напряжение

· мощность, потребляемая нагрузкой

· состояние выходов

· качество заземления

Настраиваемые параметры

· нижний порог

отключения

· верхний порог

отключения

· ведущий канал

· время задержки

Диапазон рабочих температур, °C

+10...+40

Относительная влажность воздуха при +25°C

<85

Матриал корпуса

металл

Габариты (ШxВxГ), мм

430х70х270

Масса, кг

3

*Программируется пользователем




























Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

<p>

<br />трансы скромные очень<br />
<br /></p>

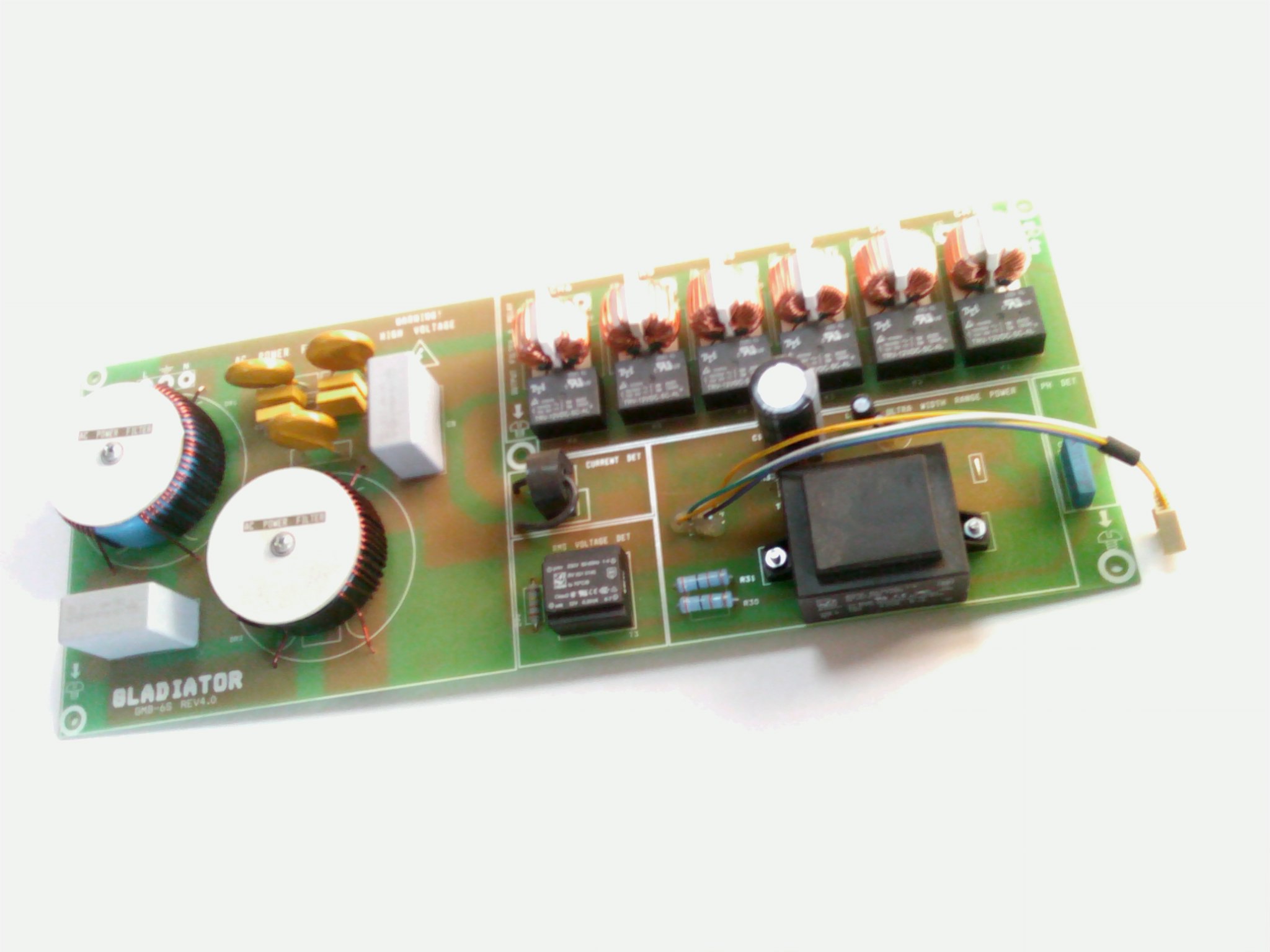

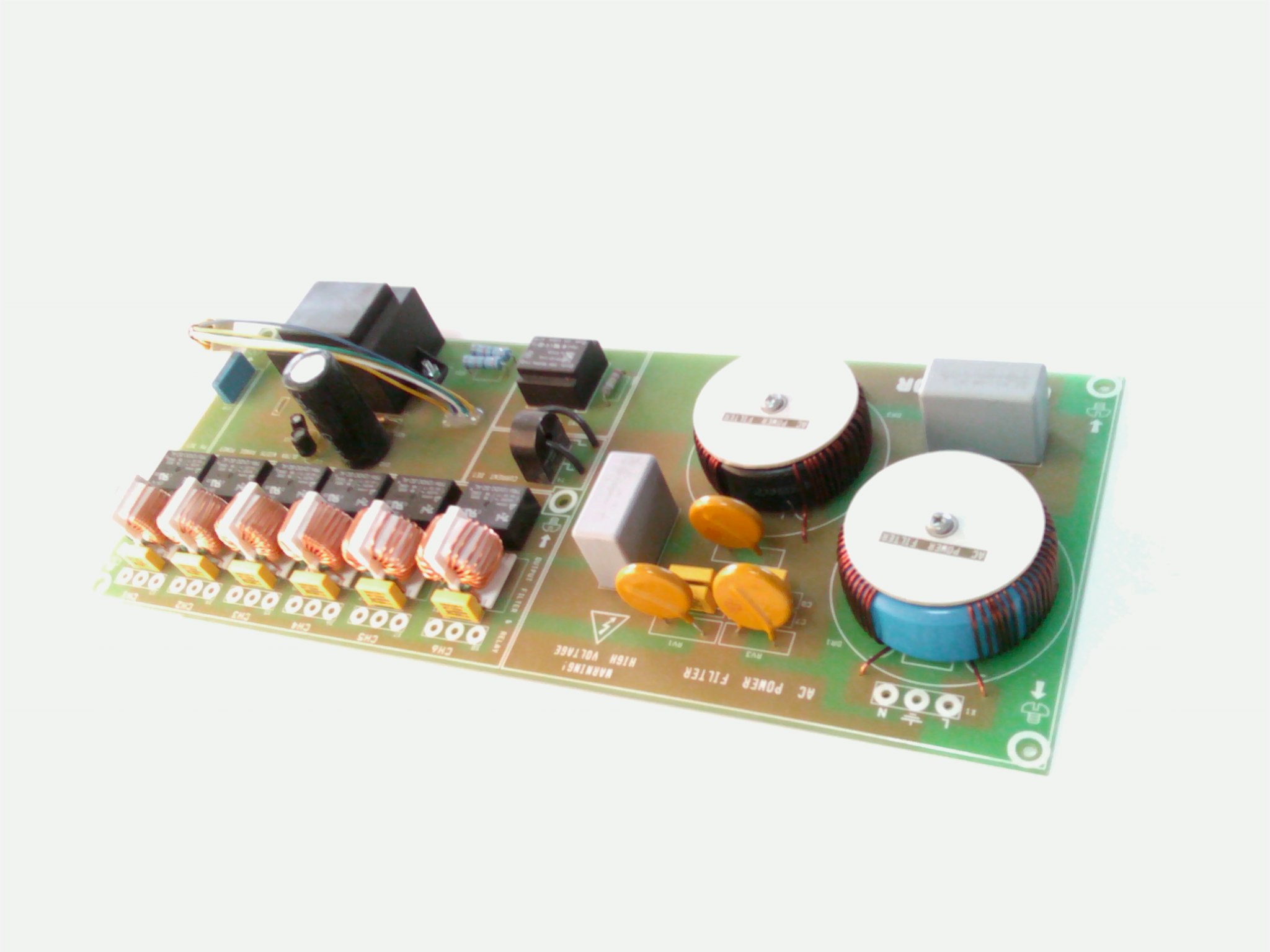

А это и не трансв, катушки на входе. Интересно что по чем?

Изменено пользователем Мелкий Пэ

«Объяснения вообще считаются в порядочном обществе признаком дурного тона. Мне и самому становится не по себе, когда кто-нибудь начинает что-либо объяснять, — в случае необходимости я и сам сумею все понять.»



Регенератор ASA/ Eaton 9130 1,5kVa/Arcam 33_Pioneer PD73/C.E.C. TL5100/MacMini/Sonore MicroRendu/Sonore UltraRendu/HOLO Audio Spring Lev.3/OPPO Sonica DAC_Mytek Stereo192_Aune S16-_Lynx D68_/AMB Beta22 4-board balanced+2xSigma22 (by Helium)_Ратша_AMB Beta22 3-board w/Active ground(by Helium)_ LynxHA 61_MF X-can V3(upgrd) /Fostex TH900Mkll_Hifiman He-6 (FocusPad-A)__ Sennheiser HD 800_AKG 612 Pro/HD 650__ Fostex TH 600__Audio-Technica ATH-A2000X__Philips SPC-HP 890 (убиты )

цифрокабели: Ortofon DGI-K2 Silver USB 2.0/IFI nano iUSB3.0/USB WireWorld Platinum Starlight 7

DH-Labs D-750/Nordost Silver Shadow



portable for the countryside: Lenovo VSh 128Gb / xDuoo 05 / AKG 612 Pro

extreme portable: Lenovo VSh 128Gb / SonyEricson HBH-DS 200 / Yamaha EPH-50

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот здесь можно посмотреть...http://pro-acoustics.ru/nergeticheskaya-lektronika/setevye-filtry-zaschita

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Цена вполне адекватная, вопрос как фильтры на звук влияют, и какая разница по звуку от регенераторов? Может у кого был опыт сравнения?


Дома: ноут ==>Berkeley Audio Alpha Usb ==>Esoteric D-05 ==> KGBH FLUX LAB ==> Stax Sigma Pro, PHENOMENON Canorum (на реконструкции), Stax SR-009



В командировке: Sony NW-WM1Z ==> KIMBER KABLE MUC-B20SB1 ==> Sony MDR-Z1R, ТДС-15 snorry super mod

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@SeReGa63,

У Вас в конвертере Беркли в инлет подобный встроен уже.


«Объяснения вообще считаются в порядочном обществе признаком дурного тона. Мне и самому становится не по себе, когда кто-нибудь начинает что-либо объяснять, — в случае необходимости я и сам сумею все понять.»



Регенератор ASA/ Eaton 9130 1,5kVa/Arcam 33_Pioneer PD73/C.E.C. TL5100/MacMini/Sonore MicroRendu/Sonore UltraRendu/HOLO Audio Spring Lev.3/OPPO Sonica DAC_Mytek Stereo192_Aune S16-_Lynx D68_/AMB Beta22 4-board balanced+2xSigma22 (by Helium)_Ратша_AMB Beta22 3-board w/Active ground(by Helium)_ LynxHA 61_MF X-can V3(upgrd) /Fostex TH900Mkll_Hifiman He-6 (FocusPad-A)__ Sennheiser HD 800_AKG 612 Pro/HD 650__ Fostex TH 600__Audio-Technica ATH-A2000X__Philips SPC-HP 890 (убиты )

цифрокабели: Ortofon DGI-K2 Silver USB 2.0/IFI nano iUSB3.0/USB WireWorld Platinum Starlight 7

DH-Labs D-750/Nordost Silver Shadow



portable for the countryside: Lenovo VSh 128Gb / xDuoo 05 / AKG 612 Pro

extreme portable: Lenovo VSh 128Gb / SonyEricson HBH-DS 200 / Yamaha EPH-50
