esoteric i 05 можно ли изменить вольтаж?

Рекомендуемые сообщения

У меня такая же проблемма, но мой ещё в пути из Японии, перекоммутировать на 220 вроде можно, транс стоит мультивольтажный, а это фото вашего или из сети?


Esoteric k-07 . Audio valve rkv mark-2 . audio valve impedanser . sennheiser hd-800 ( Alo audio reference-8) sennheiser hd-265 (leineer) . Stax sr-007 mk-2 усил. для электростатов (victorvvo) . atlas mavros .Stereovox Colibri-X.. Shunyata Research . Black mamba . Kubala-Sosna Emotion, Systems and Magic Slim3,

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А вижу это же cd проигрыватель! Причём насколько я понимаю именно европейский вариант на 230v


Esoteric k-07 . Audio valve rkv mark-2 . audio valve impedanser . sennheiser hd-800 ( Alo audio reference-8) sennheiser hd-265 (leineer) . Stax sr-007 mk-2 усил. для электростатов (victorvvo) . atlas mavros .Stereovox Colibri-X.. Shunyata Research . Black mamba . Kubala-Sosna Emotion, Systems and Magic Slim3,

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Выложите фото подключения трансформатора к блоку питания.




Дома:PurePower, dCS, AMB ВETA22, HiFiMAN, KRELL, ATC...

Обвязка:Kubala-Sosna, Audioquest, Atlas, Neotech,Toxic Cables, NBS, Shunyata Research Anaconda Ztron...

.На улице:iPod nano 7>WESTONE UM PRO 50



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

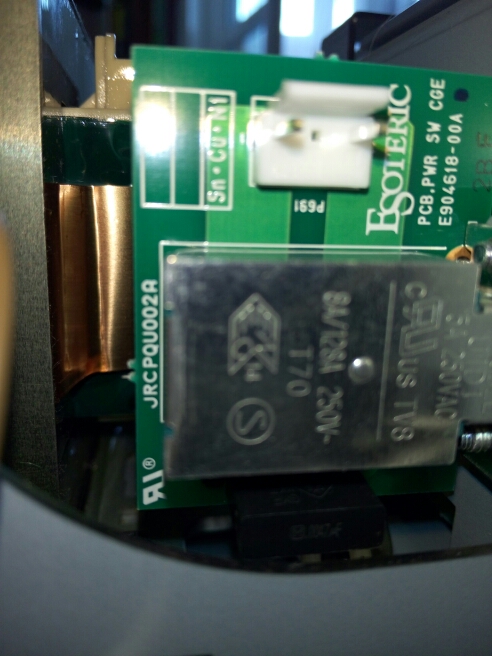

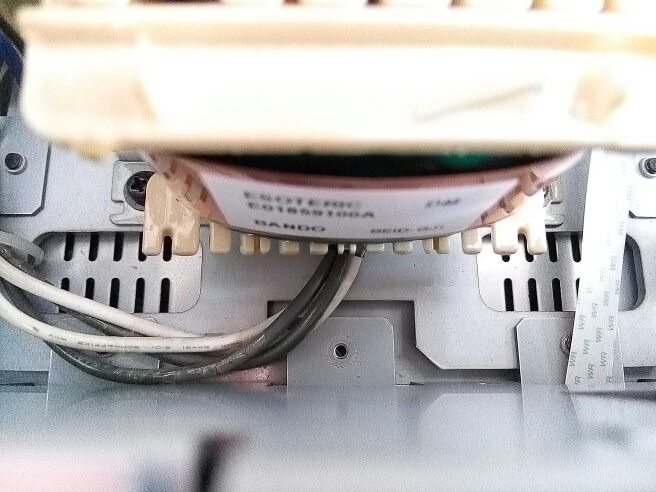

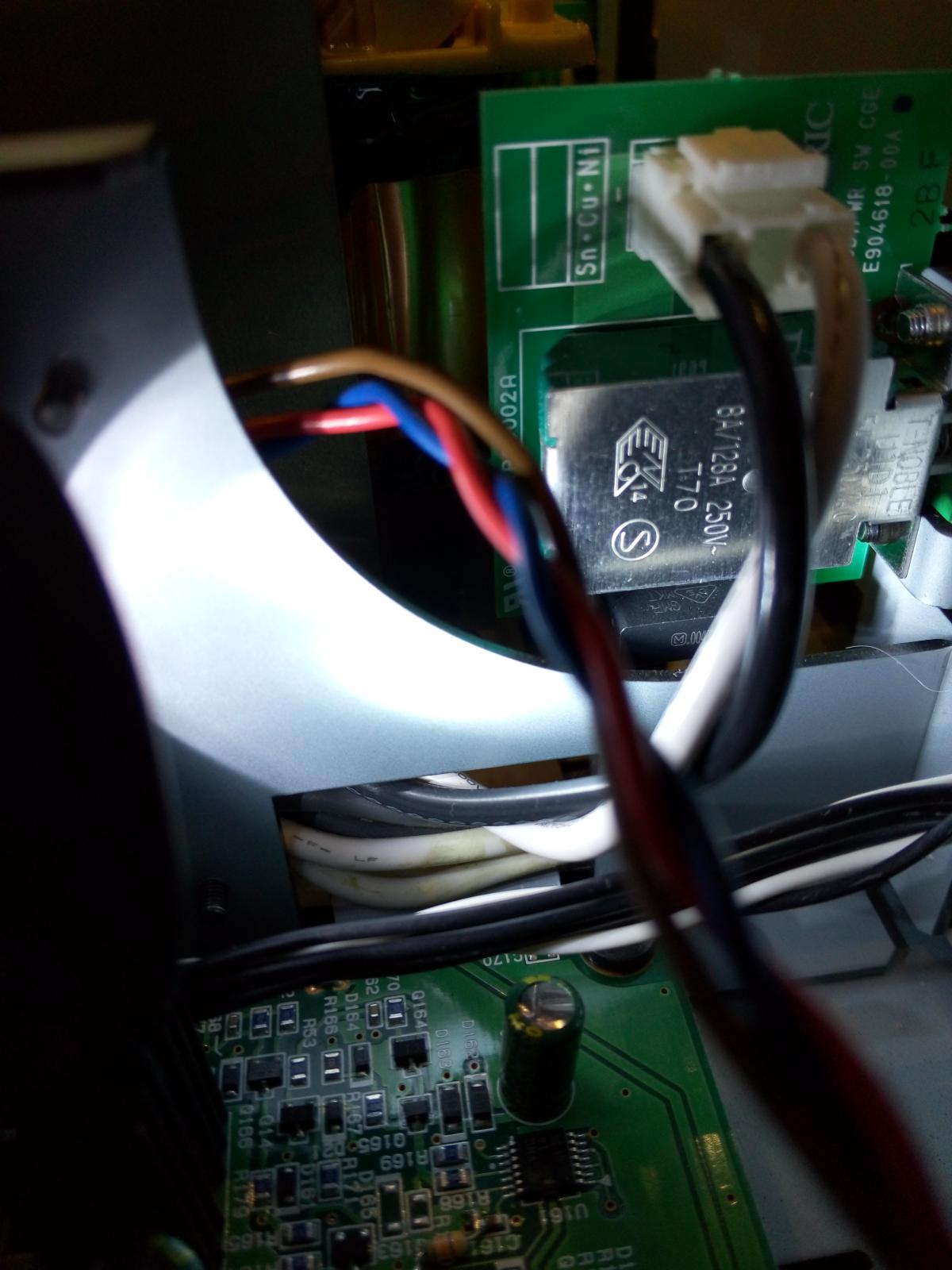

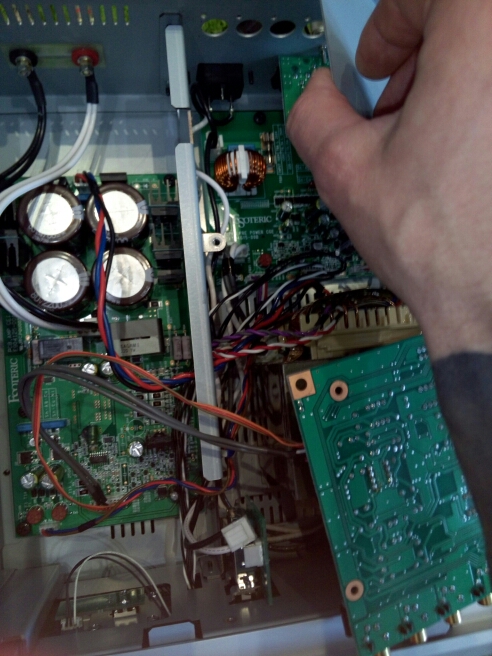

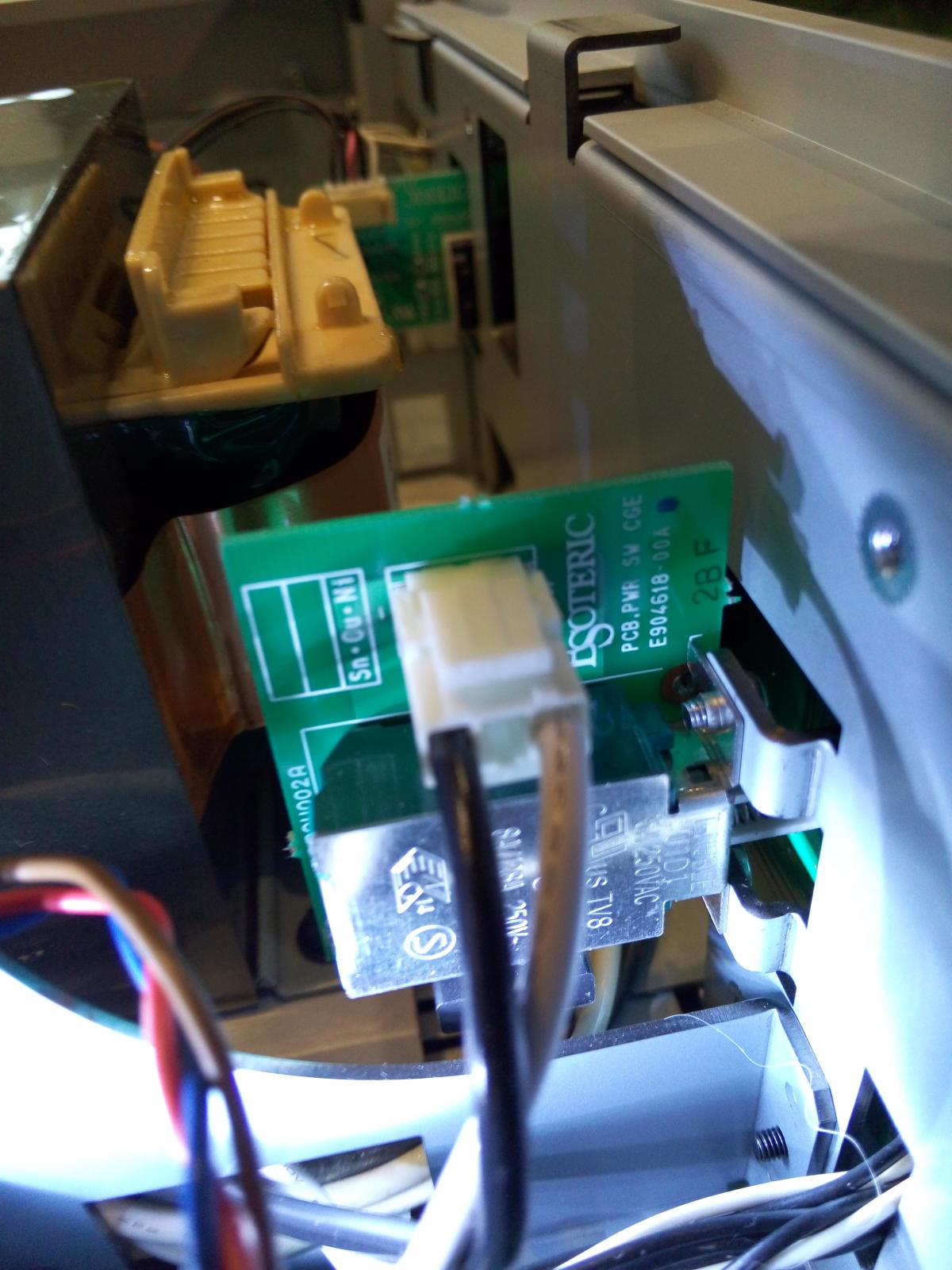

4 провода (2 белых и 2 черных) от транса идут в в плату(фото 3,4)

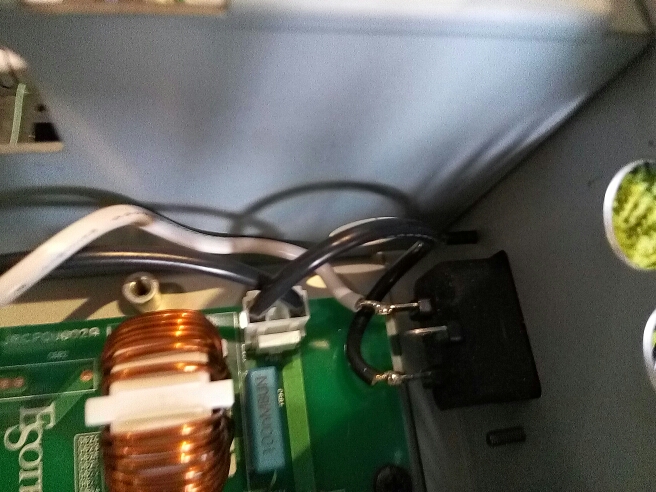

от входа сетевого два кабеля(черный и белый) идут к кнопке включения






Изменено пользователем karpeta

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обычно в Esoteric на плате блока питания стоят три разъема под разное напряжение, от трансформатора вставляется в нужный. В вашем случае они отсутствуют, но на трансформатор подается питание на две обмотки, которые возможно запитаны в параллель если их запитать последовательно то получите 200v или 220v в зависимости от того на какое напряжение рассчитаны обмотки. За более подробной информация обратитесь к спецам.




Дома:PurePower, dCS, AMB ВETA22, HiFiMAN, KRELL, ATC...

Обвязка:Kubala-Sosna, Audioquest, Atlas, Neotech,Toxic Cables, NBS, Shunyata Research Anaconda Ztron...

.На улице:iPod nano 7>WESTONE UM PRO 50



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обычно в Esoteric на плате блока питания стоят три разъема под разное напряжение, от трансформатора вставляется в нужный. В вашем случае они отсутствуют, но на трансформатор подается питание на две обмотки, которые возможно запитаны в параллель если их запитать последовательно то получите 200v или 220v в зависимости от того на какое напряжение рассчитаны обмотки. За более подробной информация обратитесь к спецам.



у меня esoteric i-03 мультивольтажный.

там на плате имеется соответствующая перемычка - и пояснения о необходимости замены предохранителя на 5А при переключении на 220-240 вольт.

Обращаю внимание что перемычка установлена в положении 100 вольт.

Установку перемычки на 220-240 вольт не выполнял.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Перемычка ставится в положение 1-6


Esoteric k-07 . Audio valve rkv mark-2 . audio valve impedanser . sennheiser hd-800 ( Alo audio reference-8) sennheiser hd-265 (leineer) . Stax sr-007 mk-2 усил. для электростатов (victorvvo) . atlas mavros .Stereovox Colibri-X.. Shunyata Research . Black mamba . Kubala-Sosna Emotion, Systems and Magic Slim3,

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

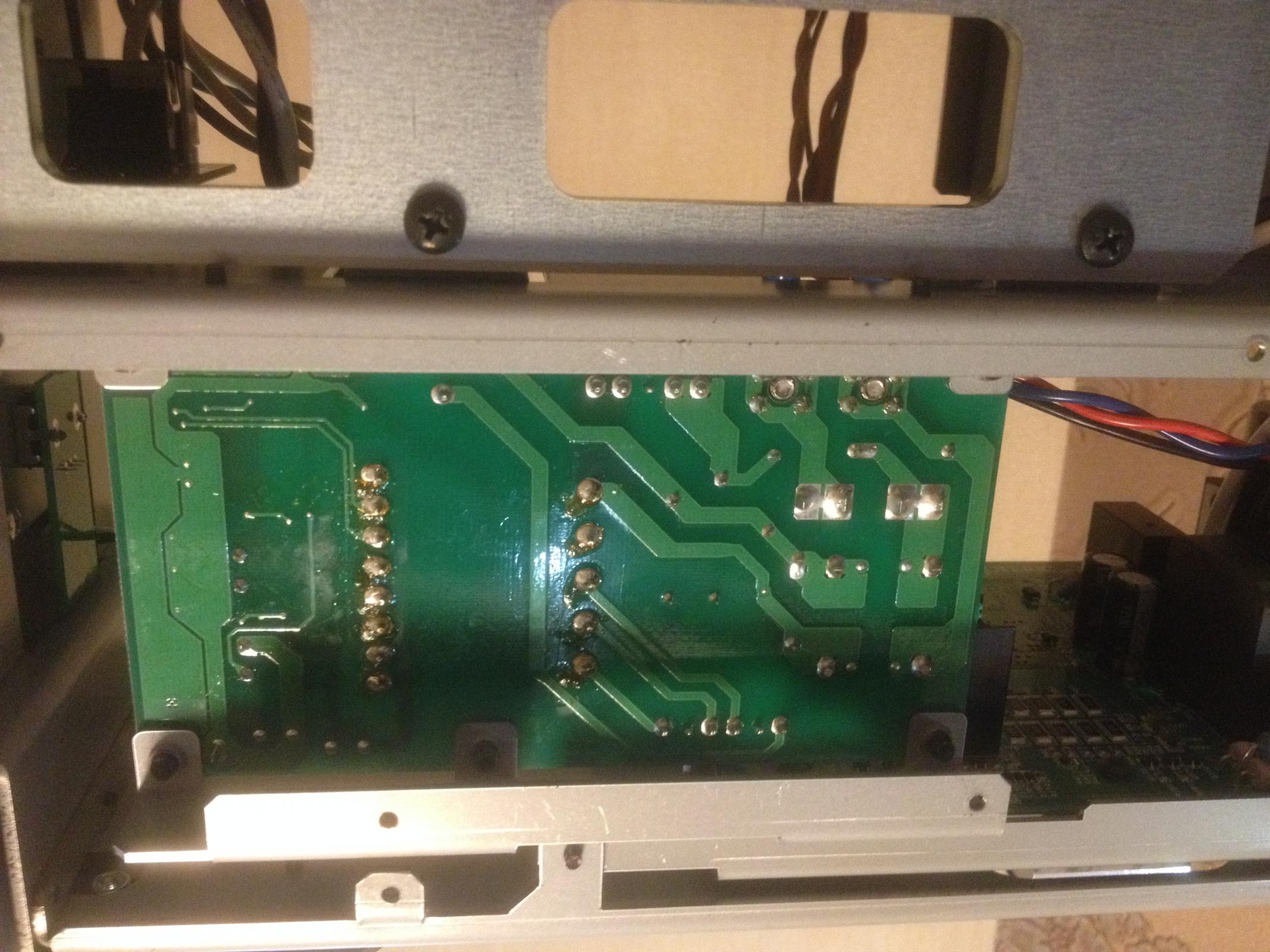

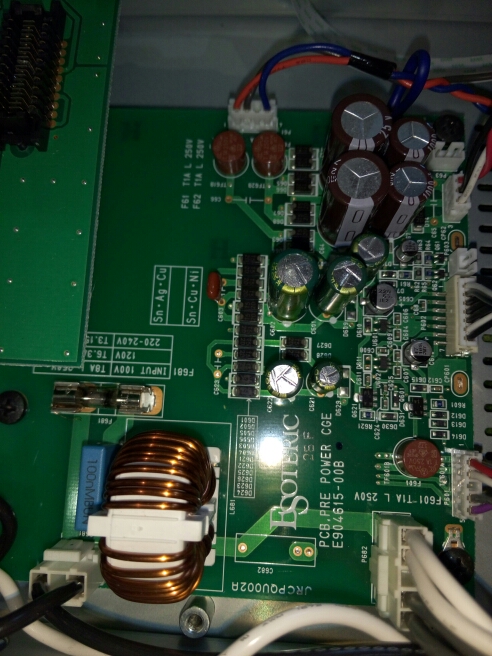

Нашёл в сети.

Только на фото не видно какой предохранитель установлен...

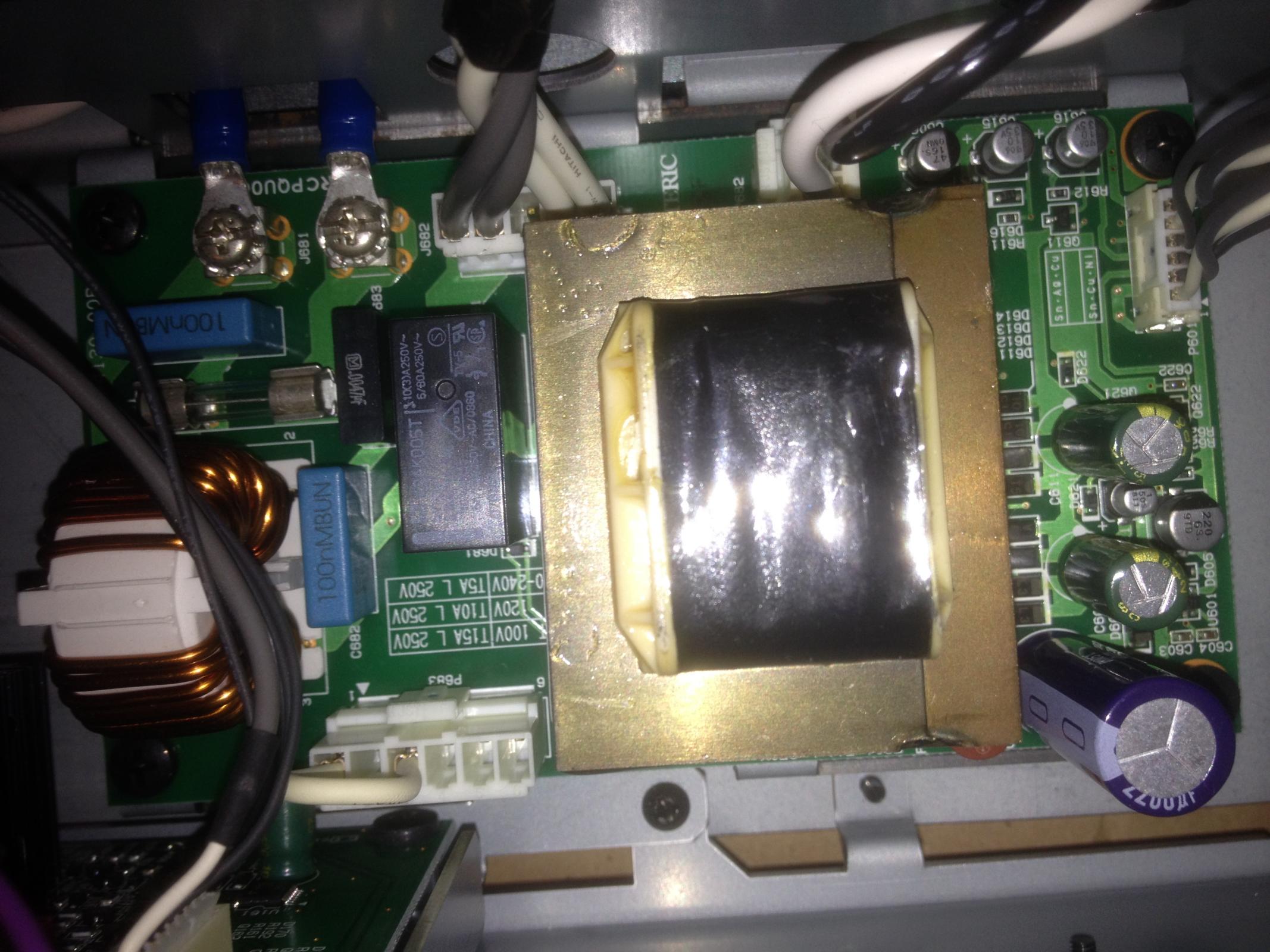

Фото к предыдущему сообщению.

Перемычкам установлена в положении 1-6.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я когда у себя перекоммутировал, даже не посмотрел какой предохранитель стоит, работает уже давно, как нибудь залезу гляну, сейчас неохота.


Esoteric k-07 . Audio valve rkv mark-2 . audio valve impedanser . sennheiser hd-800 ( Alo audio reference-8) sennheiser hd-265 (leineer) . Stax sr-007 mk-2 усил. для электростатов (victorvvo) . atlas mavros .Stereovox Colibri-X.. Shunyata Research . Black mamba . Kubala-Sosna Emotion, Systems and Magic Slim3,

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Будет возможность - покажите фотки своего аппарата!

Для общего развития интересно, поскольку архитектура плат у данной модели разная, несмотря на идентичное содержание...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

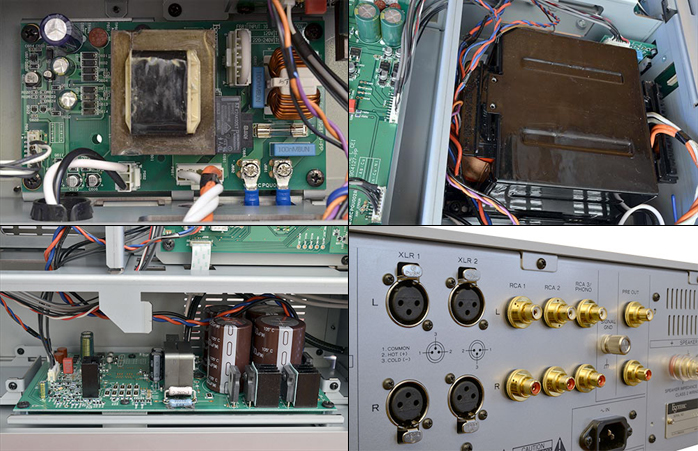

Правда не именно мой, но идентичный, собственно коммутировал руководствуясь именно этим изображением.
