svb1261

Усилитель для наушников BLACK DIAMOND HPA mini X с функцией предварительного усилителя

Рекомендуемые сообщения

Всем добрый день!



Предлагаю Вашему вниманию усилитель для наушников BLACK DIAMOND HPA mini X с функцией предварительного усилителя.



Усилитель для наушников BLACK DIAMOND HPA mini X может работать в двух режимах:

  • как усилитель для стереонаушников;
  • как предварительный усилитель для активных АС или усилителя мощности с пассивной акустикой.



К усилителю для наушников BLACK DIAMOND HPA mini X по линейному входу можно подключать любые аналоговые устройства, которые имеют несимметричные выходы.

К входу AUX (3,5 мм minijack) можно подключать любые портативные гаджеты.

К аналоговому выходу PRE OUT можно подключить активные колонки (мониторы) или оконечный усилитель с выходом на пассивную акустику.

Основная изюминка этого усилителя состоит в том, что в нем применены два абсолютно независимых друг от друга усилителя для головных стереонаушников, что позволяет прослушивать музыкальные композиции и другие программы двум слушателям с разным уровнем громкости, при этом наушники могут обладать разным импедансом.

Также усилитель обладает функцией AUTOPLAY, позволяющей включать/отключать предварительный усилитель по наличию входного сигнала (кнопка AUTO).

Есть режим обхода предварительного усилителя, когда входной сигнал сразу поступает на выход, минуя схемы предварительной обработки входного сигнала (кнопка BY-PASS).

Кнопка MUTE полностью отключает звук.



Особенности:

  • усилитель для любых стереонаушников с сопротивлением от 32 до 600 Ом;
  • возможность слушать музыку одновременно двум слушающим, благодаря двум встроенным независимым друг от друга усилителям для наушников с раздельными регулировками громкости и коэффициента усиления, поэтому наушники могут быть с разным импедансом;
  • отдельная регулировка громкости для предварительного усилителя;
  • регуляторы громкости выполнены на микросхеме PGA 2311;
  • регулировка чувствительности для входа предварительного усилителя и для входа AUX (3,5 мм minijack для подключения портативных аудиоустройств);
  • функция предварительного усилителя, возможность подключить к выходу PRE OUT усилителя две активных колонки (монитора) или усилитель мощности с парой пассивных АС;
  • предварительный усилитель выполнен на JFET-транзисторах;
  • работа в чистом классе А;
  • встроенный сверхбыстродействующий импульсный источник питания, выполненный по технологии UPFD (Ultra Fast Power Device – ультрабыстрое устройство питания);
  • основные цвета покраски корпуса усилителя – черный и серебристый;
  • по заказу любой цвет покраски корпуса усилителя;
  • по заказу светодиодная индикация любого цвета;
  • по заказу алюминиевая или изготовленная из массива дерева передняя панель.
  • по заказу возможна установка линейного источника питания на тороидальном трансформаторе, но цена при этом увеличится на 25%.



Усилитель отличается весьма демократичной ценой для такого уровня функционала и качества звука.

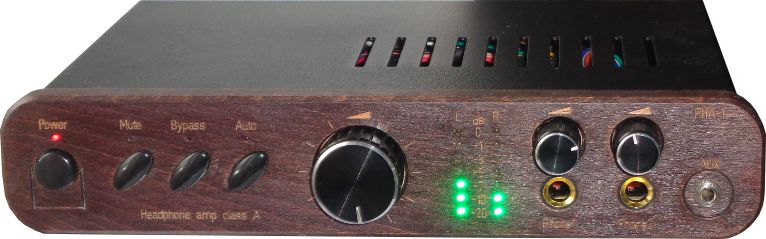

На фото приведены предсерийные образцы усилителя с передней панелью из массива дерева.



Вот вкратце и всё, что можно сказать об этом усилителе для наушников.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты


1 - Кнопка включения;

2 - Кнопка включения режима "Mute";

3 - Кнопка включения режима "Bypass";

4- Включение режима "Auto" - запуск устройства при наличии сигнала;

5 - Регулятор громкости;

6 - Индикатор уровня;

7 - Регулятор громкости наушников1;

8 - Регулятор громкости наушников2;

9 - Аудио вход AUX;

10 - Разъем подключения наушников 2;

11 - Разъем подключения наушников 1;

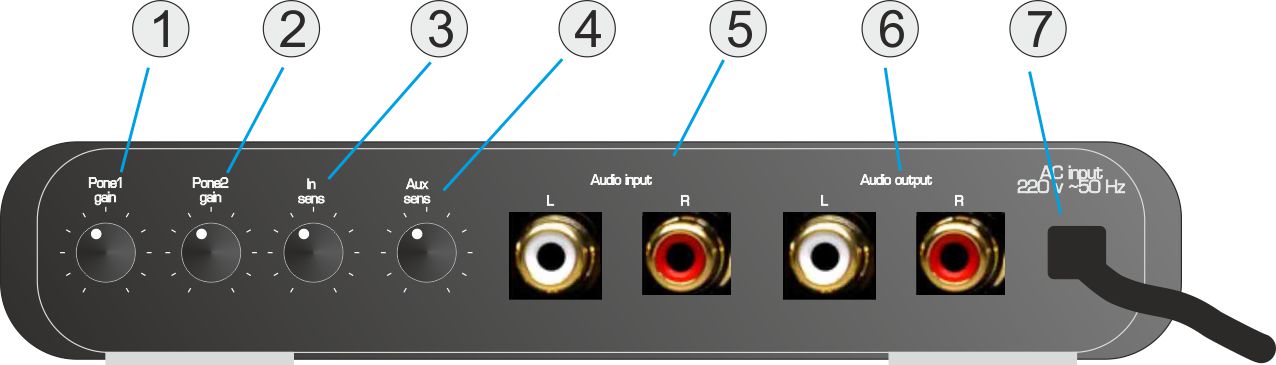

1 - Регулировка усиления для наушников1;

2 - Регулировка усиления для наушников2;

3 - Регулятор чувствительности RCA;

4 - Регулятор чувствительности AUX;

5 - RCA вход;

6 - RCA выход;

7 - Сетевой шнур;

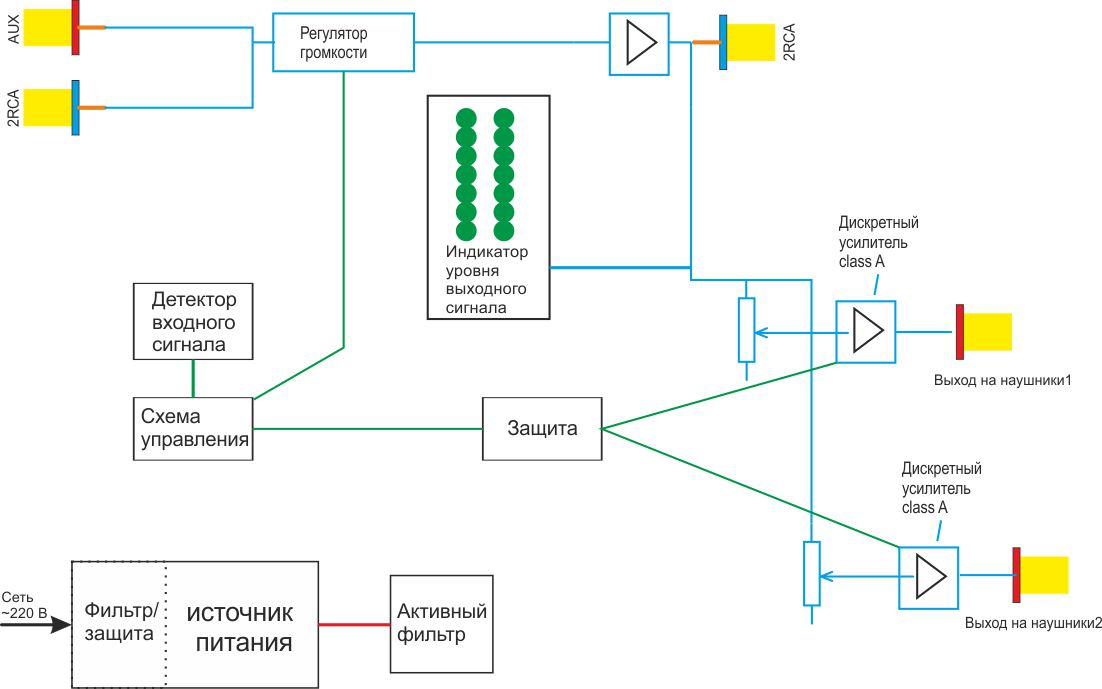

Блок-схема


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Появилась версия усилителя для наушников BLACK DIAMOND mini B c входом USB -AUDIO B type (1.1 и 2.0).

Сохранена очень демократичная цена.

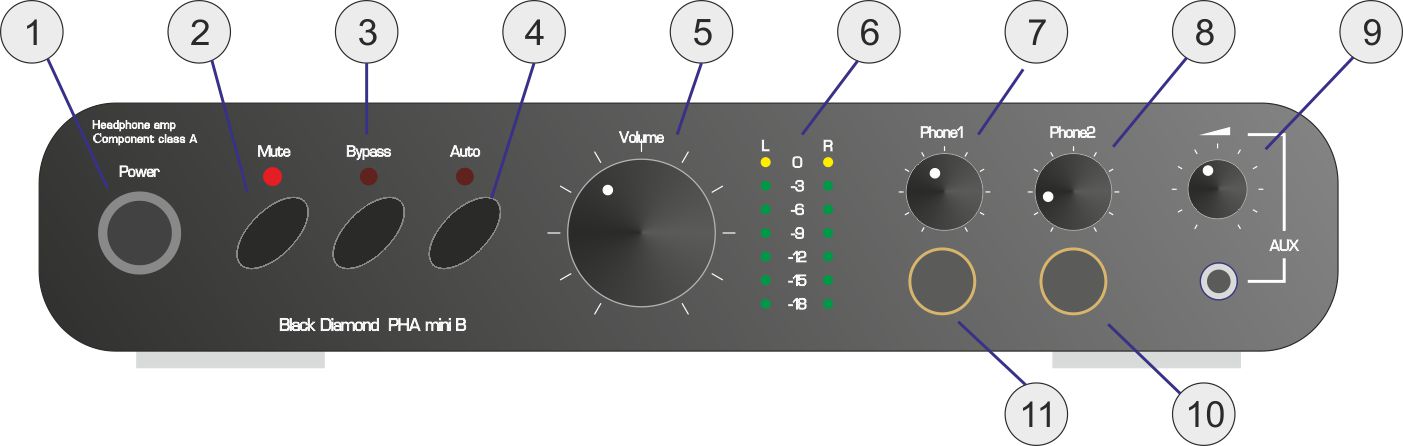

1. Кнопка включения питания;

2. Кнопка включения режима глушения "Mute";

3. Кнопка обход "Bypass";

4. Кнопка включения режима активации при наличии сигнала;

5. Регулятор громкости;

6. Индикатор выходного уровня;

7. Регулятор громкости наушников1;

8. Регулятор громкости наушников2;

9. Регулятор громкости сигнала AUX;

10. Выход на наушники2;

11. Выход на наушники1;


1. Усиление сигнала наушников1;

2. Усиление сигнала наушников2;

3. Регулятор чувствительности RCA входа;

4. Регулятор уровня сигнала ЦАП/USB;

5. Аудио вход RCA;

6. USBB вход;

7. Выход RCA;

8. Сетевой шнур.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день.



Цена?



Какое выходное сопротивление?



Какая мощность?


1. ES100 > Ibasso IT04, beyerdynamic Aventho

2. Hiby R3 > Chord Mojo > Sony Z7

3. PS Audio Digital Link Generation Two(AD1860) > Elekit 8200 > LCD2 nofazor, Audio-Technica w5000

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вопросы по цене в личку пожалуйста...

Выходная мощность 2 × 400 мВт (60 Ом), 2 × 200 мВт (300 Ом);

Входы RCA;

Выходы на две пары наушников (2×6,3 mm Jack), PRE OUT RCA;

Регулировка усиления 0 дБ, +10 дБ, +20 дБ

Диапазон частот 10 Гц (-0,3 дБ) ÷ 35 кГц (-1 дБ)

Общие гармонические искажения менее 0,001% (6 мВт/300 Ом)

Соотношение сигнал/шум более 95 дБ

Разделение стерео каналов более 70 дБ (10 кГц)

Входное сопротивление 47 кОм

Выходной импеданс линейный выход (Line out) 60 Ом, выход на наушники (Phones out) 5 Ом

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вышли в свет новые модели усилителей для наушников BLACK DIAMOND HPA mini X, BLACK DIAMOND HPA mini B, BLACK DIAMOND HPA-X1 W(A), BLACK DIAMOND HPA-X2 W (A). Высота корпуса моделей немного подросла.



В данные модели введены:

- отключаемые ламповые буферы на лампах 6Э5П (6Э6П);

- регуляторы громкости секции предварительного усилителя и секции усилителя для наушников выполнены на микросхемах PGA2311;

- полностью переработана усилительная часть секции для наушников, теперь она выполнена на выходных транзисторах EXC10N20R и EXC10P20R

- секция предварительного усилителя выполнена на jFET-транзисторах.



Данные усилители тестировались с наушниками BEYERDYNAMIC DT990 PRO 250 Ohm, BEYERDYNAMIC DT880 PRO 250 Ohm, SENNHEISER HD650, PHILIPS FIDELIO X2, SONY MDR-1ABT. Результат порадовал.
