ЭХО ТДС-16 стерео. Распиновка. Проверка.

[Fall 125]

Хочу проверить эти старые, случайно оказавшиеся у меня наушники на предмет работоспособности и конечно музыкальности))

Штекер там круглый 5ти контактный DIN, припаяю миниджек для проверки.

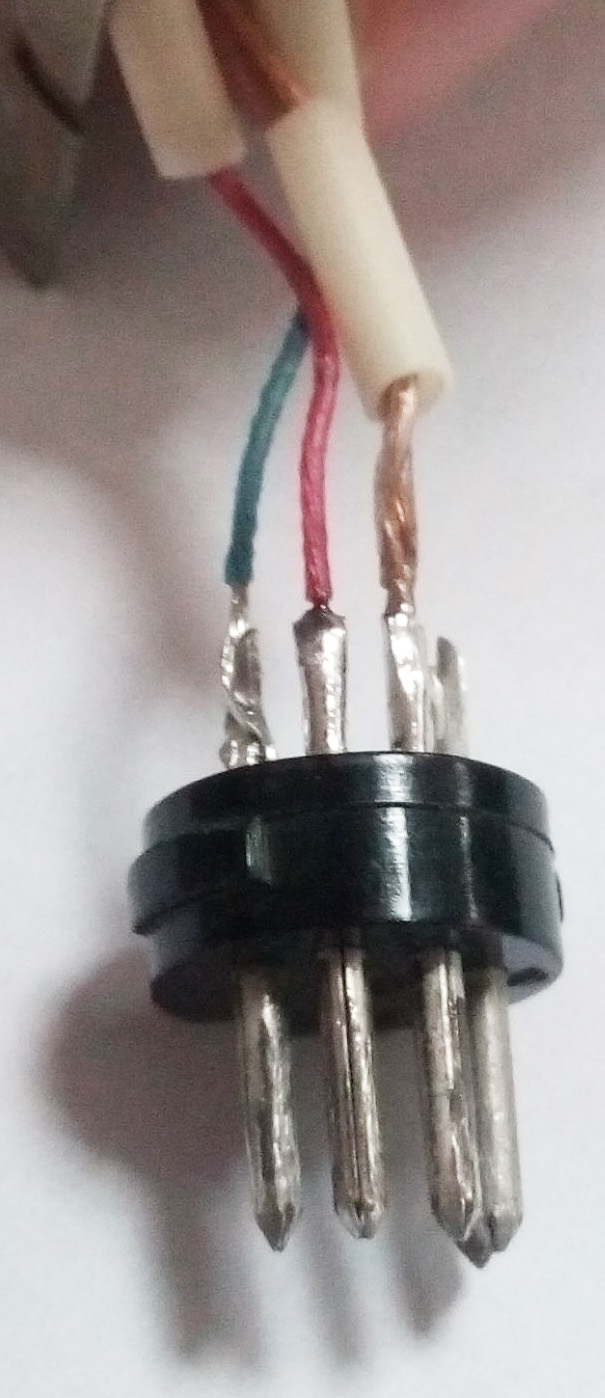

На фото: синий, красный и золотистый (двойной) проводники.

Какие сигнальные?



Вопрос корявости или шикарности звучания наушников желательно не обсуждать, т. к. сам пока сам не услышу не поверю).

[Sam5248 228]

белый = земля, остальное не помню)



а вообще есть переходники с этой красоты)

[pollar 8 808]

Хочу проверить эти старые, случайно оказавшиеся у меня наушники на предмет работоспособности и конечно музыкальности))

Штекер там круглый 5ти контактный DIN, припаяю миниджек для проверки.

На фото: синий, красный и золотистый (двойной) проводники.

Какие сигнальные?



Вопрос корявости или шикарности звучания наушников желательно не обсуждать, т. к. сам пока сам не услышу не поверю).

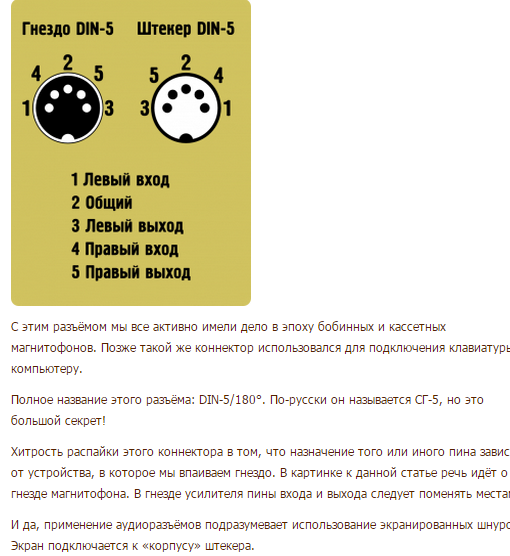

Стандартная распиновка Диновских разъёмов выглядит так

Там заморочки с входом-выходом, но в Вашем случае это не актуально, поскольку у Вас уже "сторона" задана(3-5-2). Ну а "горячие" левый-правый на схемке "видны"

5(красный) - "горячий" правый канал

3(зеленый) - "горячий" левый канал

2(сдвоенный) - "холодные" правый + левый (общий)

Изменено 21 июля, 2015 пользователем pollar

[Fall 125]

Sam5248



Ага, совпало. За переходником надо куда-то идти, покупать...)

Сделал пока скрутку, работает прекрасно.

На удивление очень слушабельно и притягательно, но сильно жанрово, что-то прям аж заслушаешься, а что-то просто плохо.

Очень сильно не похожее звучание на современные наушники.

[Sam5248 228]

они под металл

[Fall 125]

Похоже на то, послушал что было рядом. "Сектор газа - пора домой". Мурашки аж по заднице пробежались от удовольствия)

Но 4-ые наушники дома это перебор.

Послушаю еще чуть и наверно продам.

[Sam5248 228]

мне продай)

[Fall 125]

Начал читать тему http://www.lossy.ru/forums/showthread.php?t=9

и очень заинтересовался сравнением с LCD и прочими) По настойчивым рекомендациям уже начал демпфирование. Пока успел разобрать левую чашку. Так что они уже на половину "вскрытые", правая сторона не вскрытая. Интересно?

[Sam5248 228]

тдс-16 было 4 вида

если на руках смеловские то можно сразу заканчивать) вот 15е...

[Fall 125]

вот 15е...

ТДС-16 е

Смеловские или нет, не написано. Дуга с перфорацией, 16Ом, чашки круглые с перфорацией по кругу, кабель тонкий весь черный.

[SerB2 170]

Это Киевские.

[Fall 125]

Ни о чем не говорит)

[Sam5248 228]

сие говорит о том, что они даже достойны моддинга) хотя я сток люблю - хардкоррр!

[Fall 125]

@Sam5248,

Читал, читал про дополнительное демпфирование, замену кабеля и прочее, а сам ловлю себя на мысли, что лучше может от этого и не быть, другой звук может быть, но не лучше. Прекрасно и сейчас играют с родным поролоном. Амброшуры правда слишком не дышащие, ушам жарковато. Сам менять их не буду. Так что если все еще интересно-в личку.
