Гибридный усилитель для GRADO RS-1i

От doctorheaduser_1
в DIY

Featured Replies

Опубликовано

Какую схему выбрать?Собственно задача:

1. Гибридный - потому что обеспечит выходное сопротивление 0.5 Ома, что для Градо - весьма хорошо.

2. Желательно примеры собранного варианта. Эксперементировать не хочу, пересчитывать - нет желания. Хочется купить комплектуху и собрать.

3. Крайне желательна поддержка сообщества (примеры, обсуждение дальнейшего апгрейда)







Пока ориентируюсь на Hybrid_Zen отсюда easytubeamp.com/вариации-zen.



Надеюсь автор подскажет если что :) плюс автора - он много чего сделал и много чего прослушал - советы будут объективными.





С автором пока не связывался :)



Какие есть еще варианты?







Изменено пользователем doctorheaduser_1

Hifiman hm-603->YAMAHA HPH-MT5, JVC HA-RX700

Fiio BTR3->klipsch x10i,ETYMOTIC ER5->Myst nail 2

  • 4 weeks later...
Опубликовано
  • Автор

Итак...выбрана схема Hybrid_Zen форумчанина victorvvo. Виктор также любезно проапдейтил свою схему относительно 2013 года и любезно разрешил мне копировать здесь информацию.

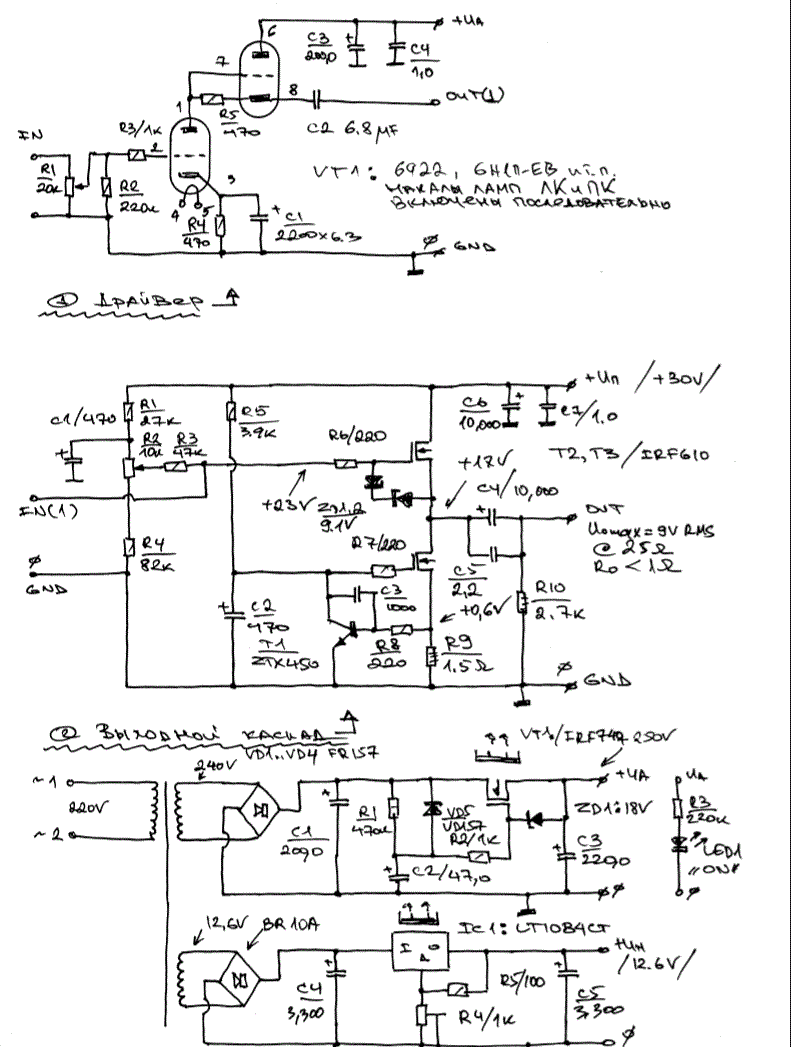

На его сайте схема выложена здесь: Двухблочный Zen Hybrid (версия 2014 года): http://easytubeamp.c...m/вариации-zen

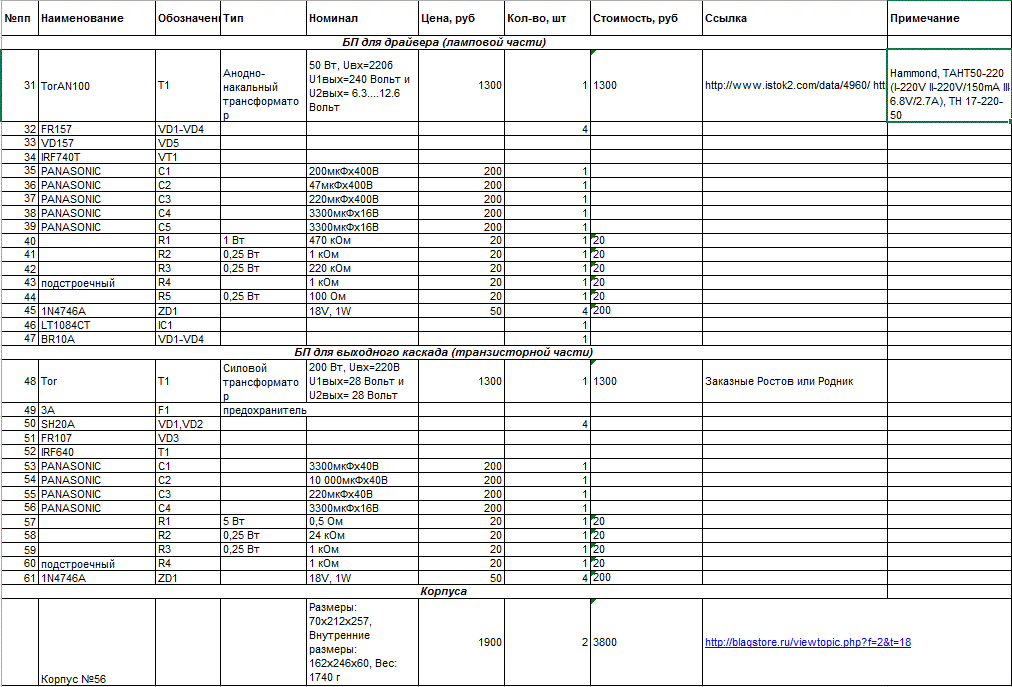

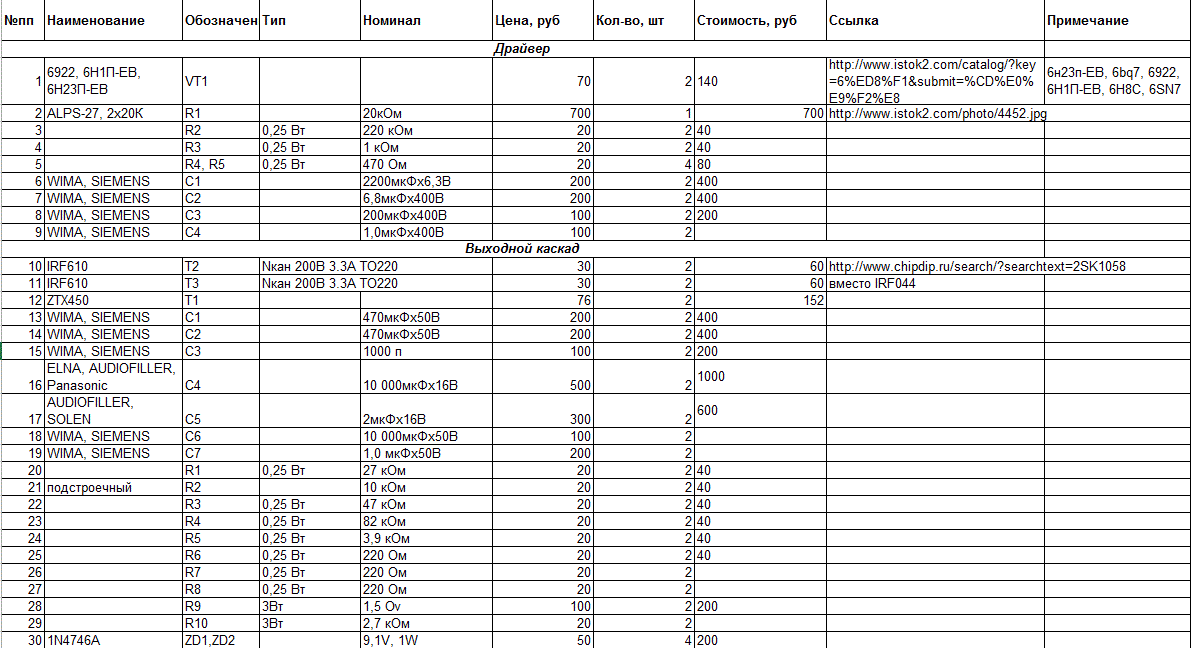

Для указанной схемы сделал отдельный файл с перечнем элементов к закупке: "Спецификация усилителя Hybrid_Zen_2014"


Корпуса скорее всего будут самодельные. Для этого в Лакруа закуплен алюминиевый лист и деревянные щиты.

Хотелось бы помощь форума в поиске места закупки комплектующих.

Пока определился с тороидальными трансформаторами - буду заказывать (см. ветку тут http://forum.doctorh...showtopic=27441 )



Лампы судя по всему надо покупать либо в Истоке либо на Молотке?







А вот где закупить остальную "мелочь": транзисторы, резисторы, конденсаторы, провод монтажный, припой с серебром (нужен?)...на всяких Маузерах?

Hybrid_Zen_PS_DR.pdf

Hybrid_Zen_PS_OP.pdf



Изменено пользователем doctorheaduser_1

Hifiman hm-603->YAMAHA HPH-MT5, JVC HA-RX700

Fiio BTR3->klipsch x10i,ETYMOTIC ER5->Myst nail 2

  • 2 months later...
Опубликовано

@doctorheaduser_1,

Как у Вас дела с "построением" усилителя?

То-же интересует эта тема. Присматриваюсь к возможным вариантам.

Philips CD104(винтаж) - MS Audio FHA1.2 - Denon 2000 /всё в разной степени доработано/

Опубликовано
  • Автор

:) купил лампы 6н14п - ев. Оплатил 3 транса, жду когда придут.

Далее буду заказывать остальную комплектуху.



Потом все разложу на бумажке, выложу фото возможных компановок...долго еще :)

Hifiman hm-603->YAMAHA HPH-MT5, JVC HA-RX700

Fiio BTR3->klipsch x10i,ETYMOTIC ER5->Myst nail 2

    • Нравится 1
