Описание и технические характеристики взяты с сайта разработчика.

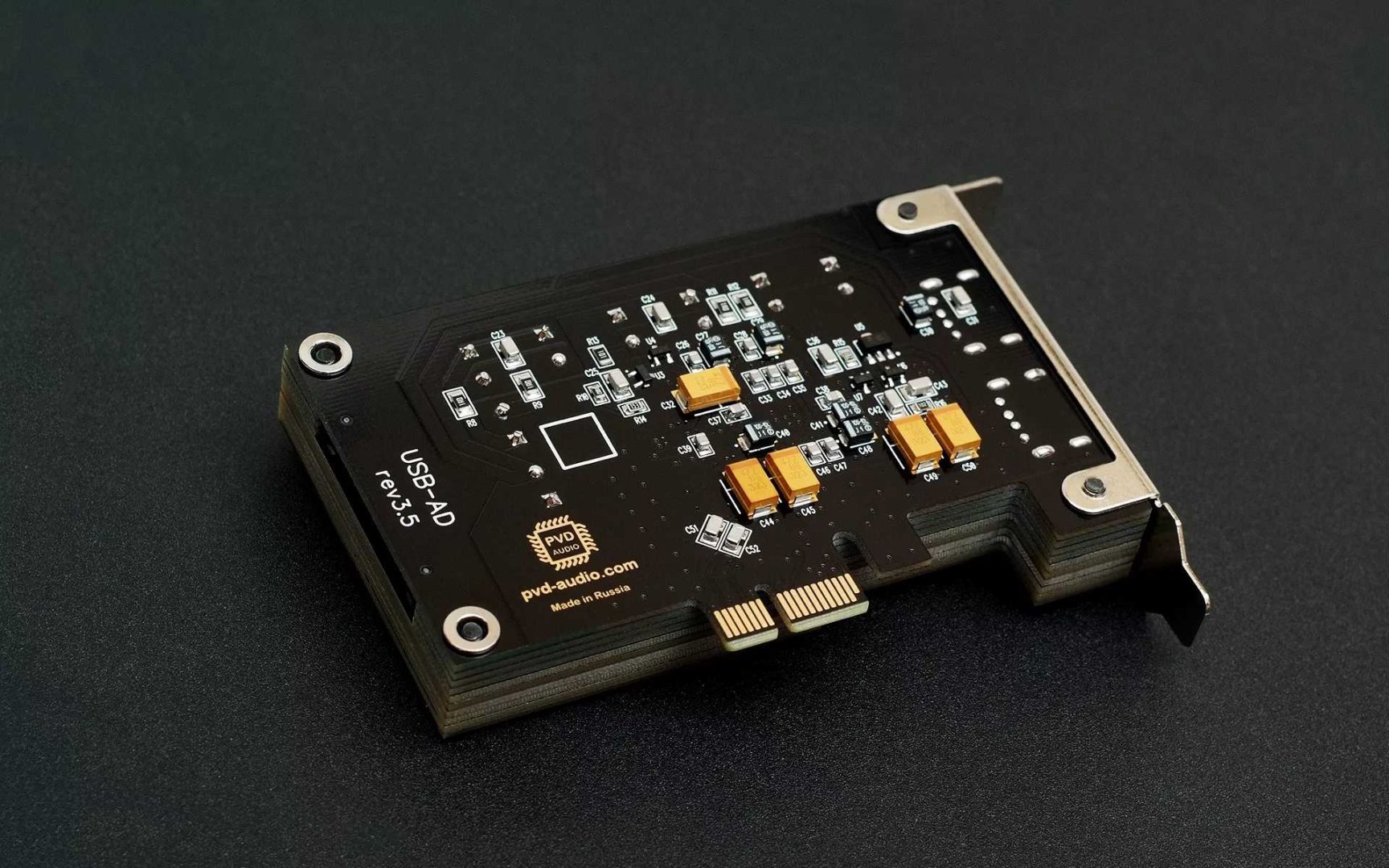

USB-AD

Особенности

Генератор с ультра малым уровнем фазового шума (джиттером)

Концепция POL для организации питания платы

Малошумящие стабилизаторы без петлевой ООС по напряжению

Полностью внешнее питание (не используются напряжения из PCIe)

Выделенный USB порт без подачи напряжения 5В на ЦАП

Четырехслойная печатная плата с секционированием общего полигона

Поддержка внешнего БП PWR-USB

Полимерные и танталовые LongLife, Low ESR/ESL конденсаторы

Высококачественные комплектующие

Крепежные планки под стандартные и slim корпуса

Плата занимает один PCIe X1 слот (совместима с X4/X16)

Поддерживаемые ОС: Windows 7/8/8.1/10, GNU/Linux

Характеристики

Слот PCI Express X1 (совместима с X4/X16)

Версия PCI Express 2.0 — 3.0

Тип разъемов USB USB A

Версия USB 2.0

Тип разъема питания SATA Power Connector

Отклонение входного напряжения 5 В от номинального+/- 5 %

Отклонение входного напряжения 12 В от номинального -25…+10 %

Потребляемый ток по шине 5 В< 300 мА

Потребляемый ток по шине 12 В< 10 мА

Максимальный выходной ток через порт USB1 А

Выходное напряжение на порту USB-50 мВ от входного

Допустимая температура окружающей среды 20 — 40 °С

Габариты (Д х Ш х В)100 х 66 х 20 мм

Вес 100 г

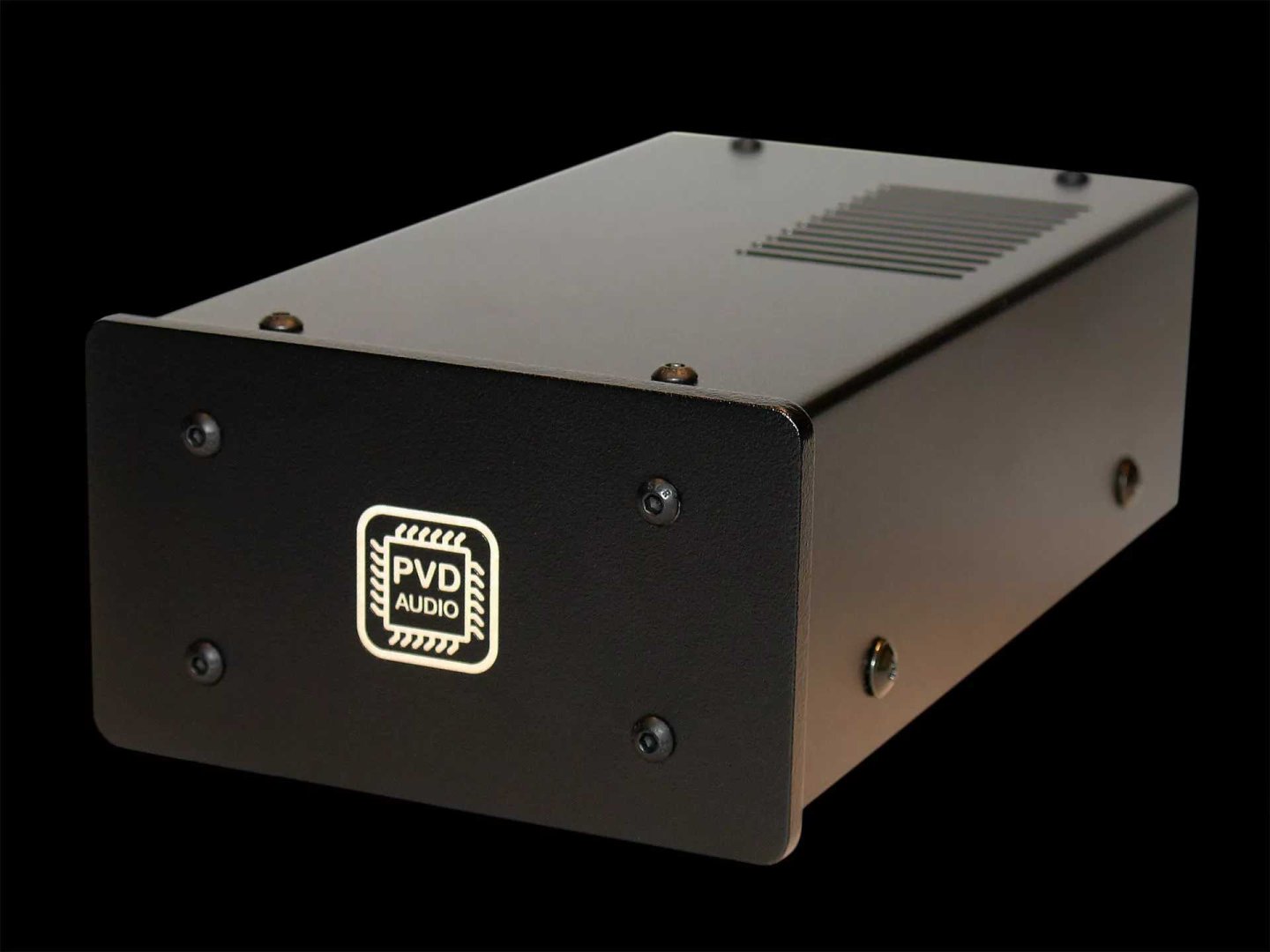

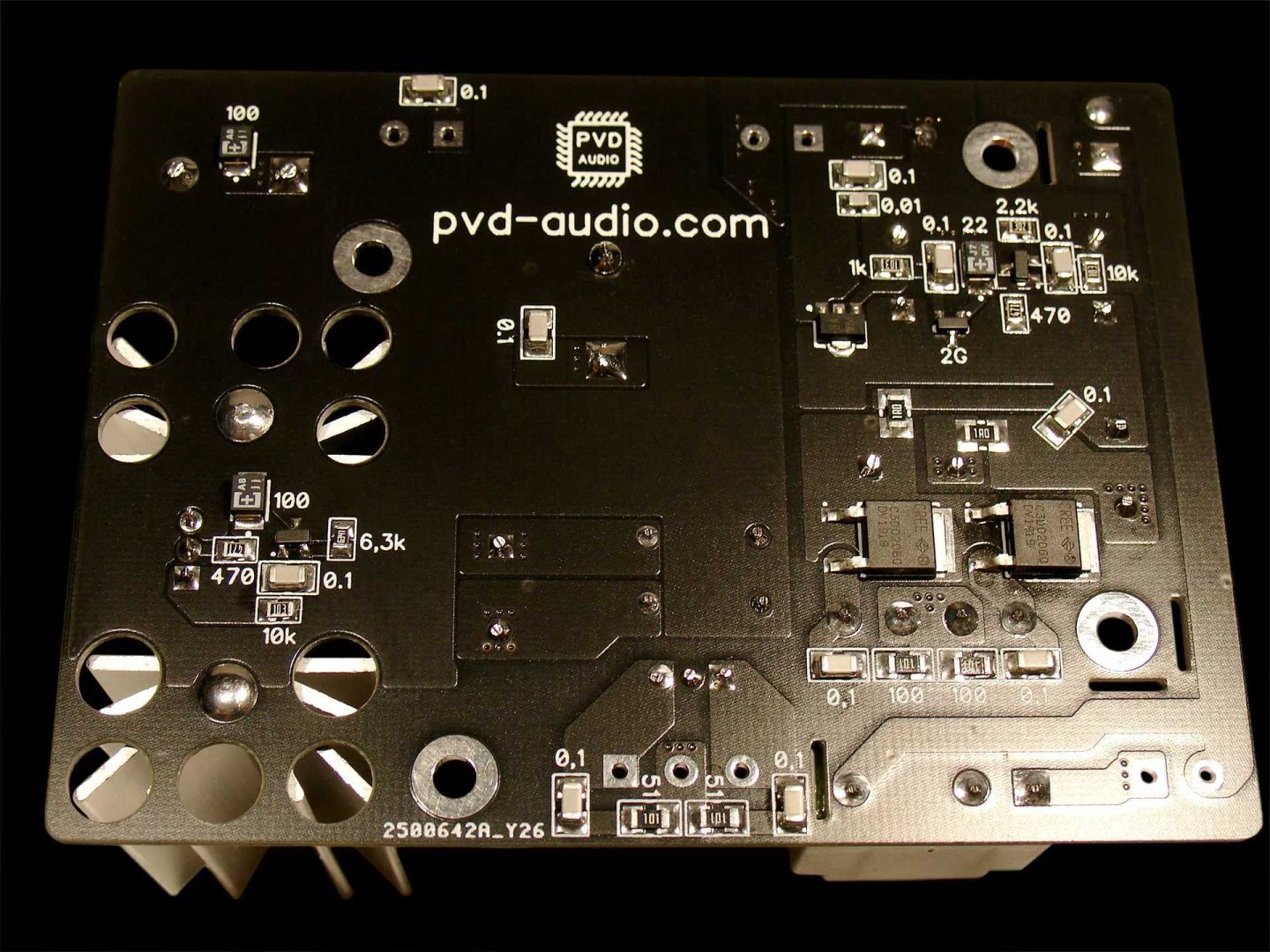

PWR-USB

Особенности

Два независимых стабилизированных источника питания на 5 и 9 В

Малошумящие стабилизаторы без петлевой ООС по напряжению

Транзисторы для аудио применения

Гальваническая развязка выходных напряжений

Отсутствие «земляных петель»

Низкий уровень шума

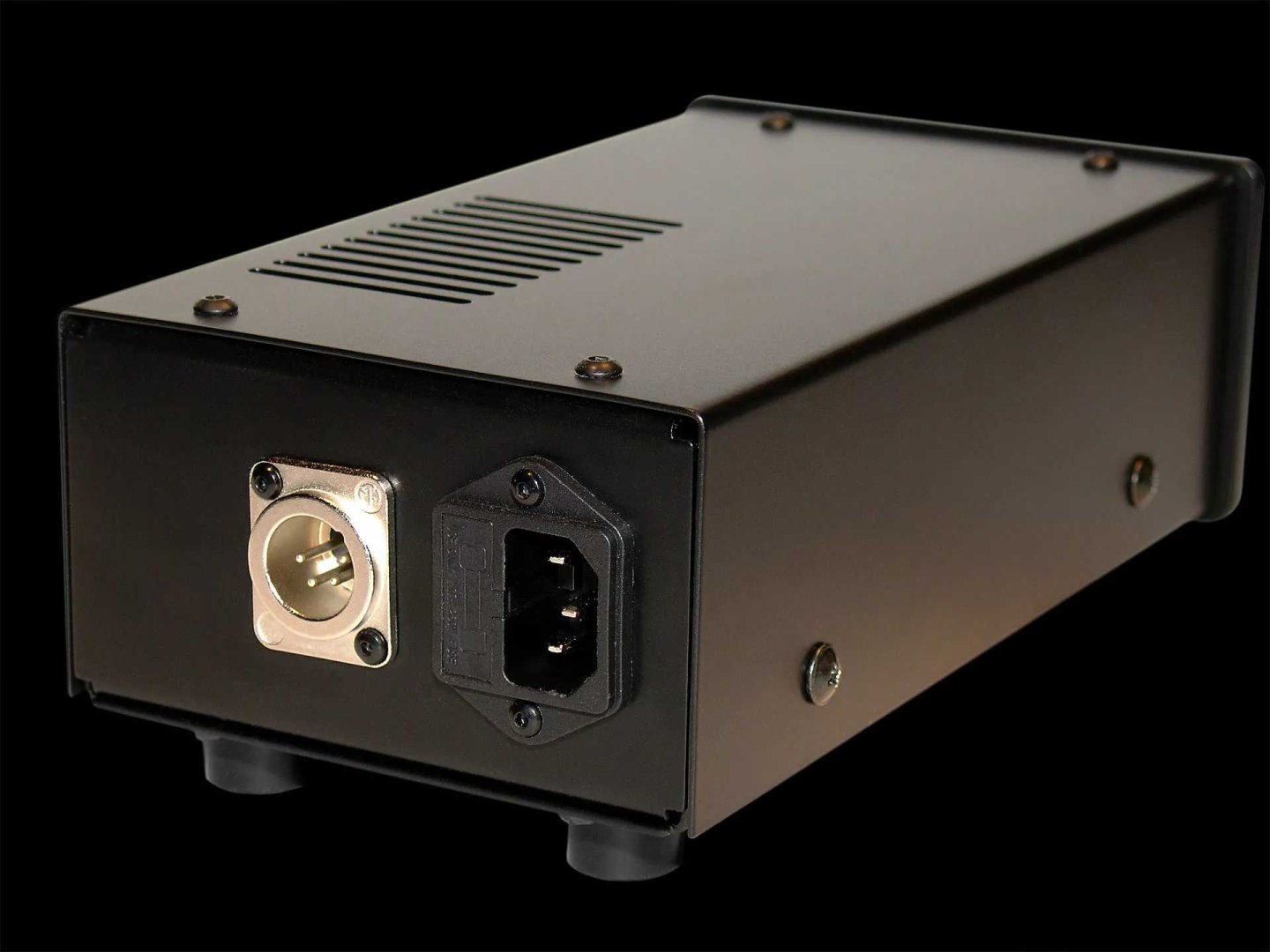

DC коннекторы NC4MD-LX и NC4FXX

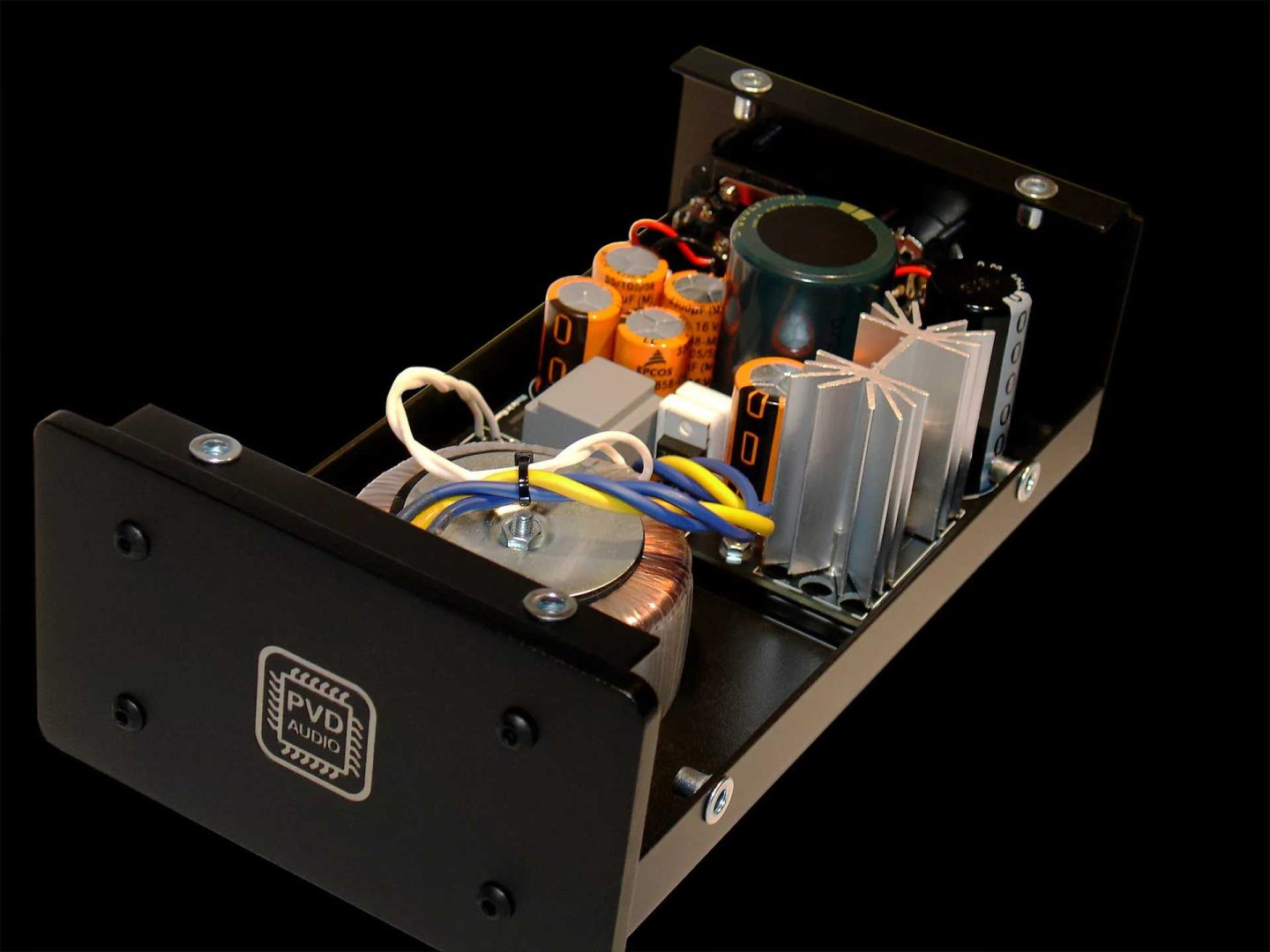

Заказной тороидальный трансформатор с пониженной индукцией (контроллер USB-AD)

Ш-образный трансформатор с малой межобмоточной емкостью (генератор USB-AD)

Выходные выпрямительные SiC диоды (генератор USB-AD)

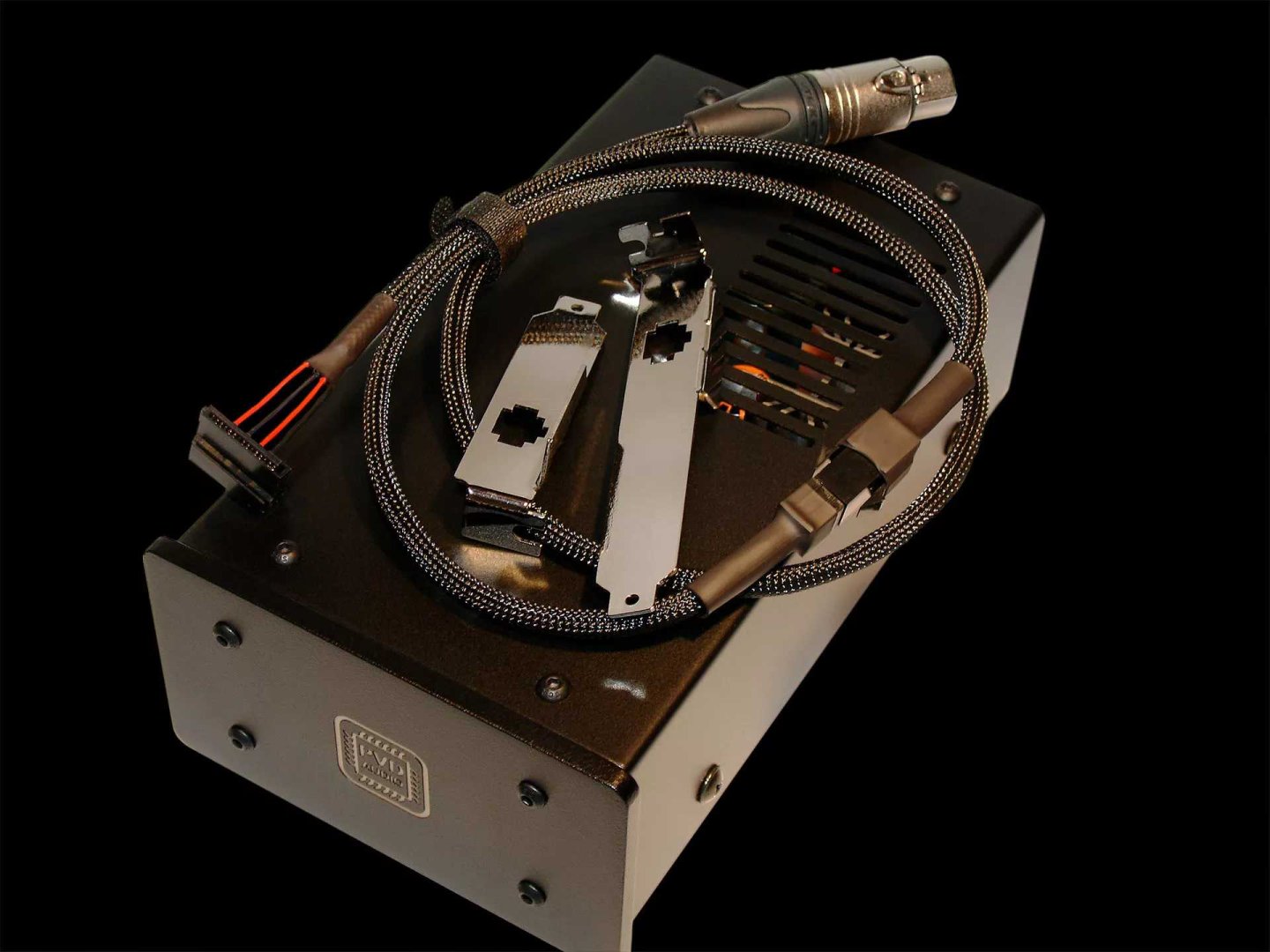

Внутренняя разводка и DC-кабель OCC моножила

Режим работы — 24/7 (не нужно выключать из розетки)

Высококачественные комплектующие

Характеристики

Допустимая рабочая температура 40 °С

Входное напряжение ~230 В ±10%

Потребляемая мощность (при максимальном токе) до 20 Вт

Габариты (Ш х В х Г)125 х 85 х 220 мм

Вес БП 2,0 кг
